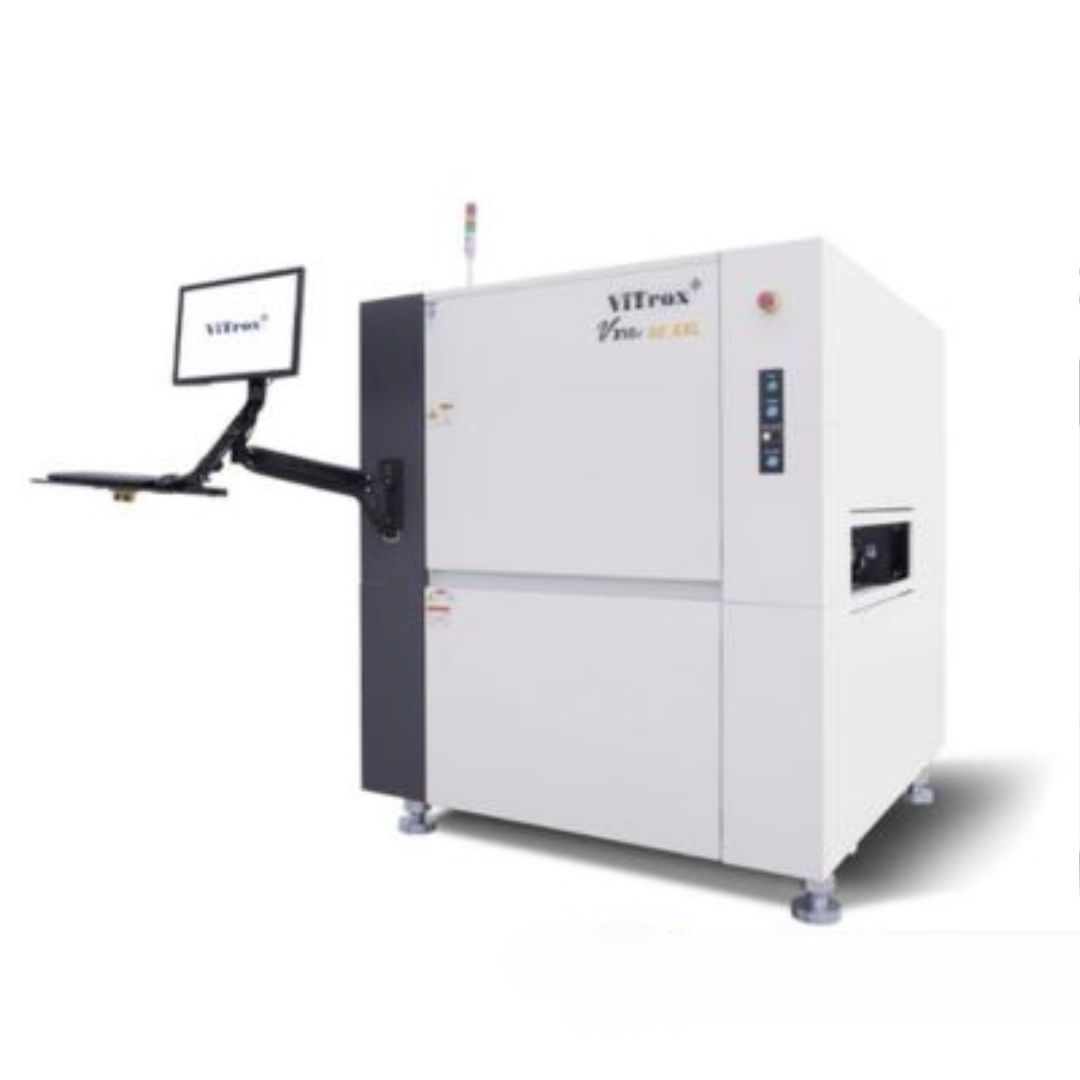

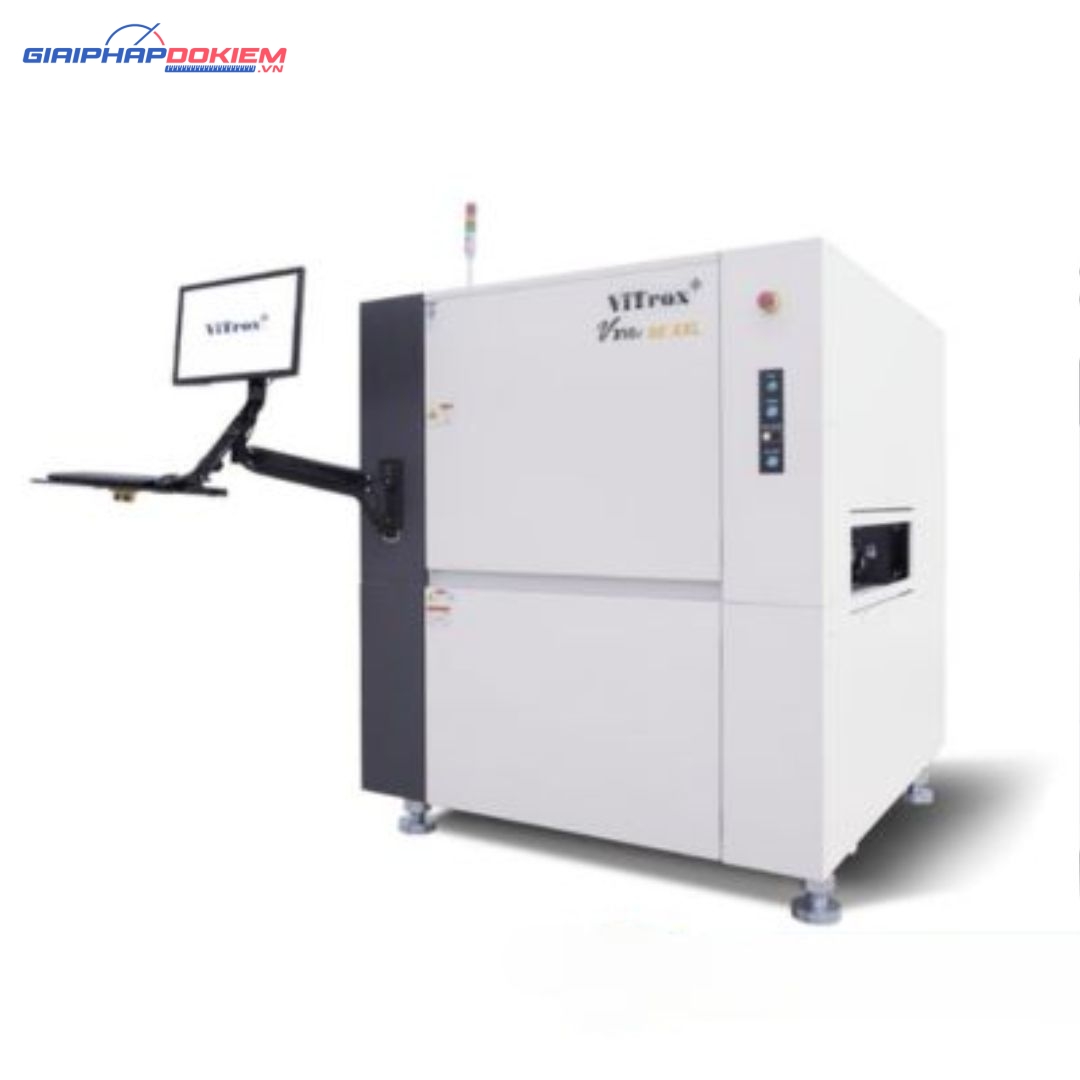

Máy kiểm tra lớp kem hàn 3D (SPI) Vitrox V310i SE XXL

Tổng quan sản phẩm Máy kiểm tra lớp kem hàn 3D (SPI) Vitrox V310i SE XXL

Máy kiểm tra lớp kem hàn 3D (SPI) Vitrox V310i SE XXL là hệ thống kiểm tra tình trạng kem hàn (Solder Paste Inspection – SPI) tự động thế hệ mới, thuộc nhóm thiết bị kiểm tra board mạch tiên tiến của Vitrox, được thiết kế nhằm đáp ứng các dây chuyền SMT hiện đại với yêu cầu kiểm soát chất lượng cao và kích thước bảng mạch lớn. Thiết bị giúp phát hiện sớm các lỗi in kem hàn, từ đó nâng cao độ ổn định của quá trình sản xuất và chất lượng sản phẩm đầu ra.

Hệ thống kiểm tra lỗi điểm hàn SPI V310i SE XXL cho phép kiểm tra các bảng mạch PCB có kích thước rất lớn, lên đến 47,2” x 27,2”, phù hợp với các bo mạch công nghiệp, bo mạch kích thước lớn hoặc thiết kế phức tạp. Máy được trang bị các công nghệ quang học 3D tiên tiến nhất, cho khả năng đo chính xác chiều cao, thể tích và độ phủ của lớp kem hàn trên từng pad, đảm bảo độ chính xác và tính lặp lại cao trong quá trình kiểm tra.

Bên cạnh khả năng đo kiểm chính xác, Vitrox V310i SE XXL còn nổi bật với thiết kế tối ưu cho vận hành và bảo trì. Giao diện thân thiện, lập trình nhanh, mức độ tự động hóa cao giúp người vận hành dễ dàng sử dụng, giảm thời gian thiết lập và hạn chế phụ thuộc vào kinh nghiệm cá nhân. Điều này giúp doanh nghiệp rút ngắn thời gian kiểm tra, giảm lỗi phát sinh ở các công đoạn tiếp theo và tối ưu chi phí sản xuất.

Với khả năng kiểm tra PCB kích thước cực lớn, công nghệ SPI 3D hiện đại và hiệu suất vận hành vượt trội, Máy kiểm tra lớp kem hàn 3D (SPI) Vitrox V310i SE XXL là giải pháp lý tưởng cho các nhà máy sản xuất linh kiện và thiết bị điện tử đang hướng tới sản xuất thông minh, kiểm soát chất lượng toàn diện và nâng cao năng lực cạnh tranh.

Ứng dụng của Vitrox V310i SE XXL

• Kiểm tra 3D lớp kem hàn trong dây chuyền SMT cho các bảng mạch PCB kích thước rất lớn

• Phát hiện sớm các lỗi in kem hàn như thiếu, thừa, lệch vị trí, sai chiều cao và thể tích

• Ứng dụng trong các nhà máy sản xuất linh kiện điện tử, thiết bị điện – điện tử, công nghiệp, viễn thông, ô tô

• Phù hợp với các dây chuyền sản xuất yêu cầu độ chính xác cao, năng suất lớn và mức độ tự động hóa cao

Thông số kỹ thuật của Vitrox V310i SE XXL

• Kích thước PCB tối đa (L x W):
  620mm x 690mm (24,4 ”x27,2”)
  960mm x 690mm (37,8 ” x27,2 ”) (Option)
• FDL
  DL Equal: 620mmx325mm (24.4”x12.8”)
  Single Lane: 620mmx600mm (24.4”x23.6”)
• Kích thước PCB tối thiểu (L x W): 50mm x 50mm (2”x2”)
• Vùng có thể kiểm tra PCB tối đa (L x W):
  620mmx683mm (24.4”x26.9”)
  1200mmx683mm (47.2”x26.9”) (Option)
• FDL
  DL Equal: 620mmx318mm (24.4”x12.5”)
  Single Lane: 620mmx593mm (24.4”x23.3”)
• Độ dày PCB tối đa: 15mm (0.59″)
• Độ dày PCB tối thiểu: 0.5mm (0.02″)
• Trọng lượng PCB tối đa: 7kg
• Độ hở mặt trên PCB: 50mm
• Độ hở mặt dưới PCB: 70mm
• Độ hở cạnh bảng điều khiển: 3,5 mm
• Chiều cao vận chuyển PCB: 890mm – 965mm
• Nhiệt độ PCB: Nhiệt độ hoạt động xung quanh là ~ 5⁰C đến 40⁰C, nhiệt độ PCB tối đa 80⁰C.
• Nguồn cung cấp: 100-120 V, 16A / 200-240V, 8A một pha
• Yêu cầu khí nén: 0,6 Mpa / 85 psi
• Kích thước: 1410mmx1600mmx2209mm
• Trọng lượng: 1180kg
