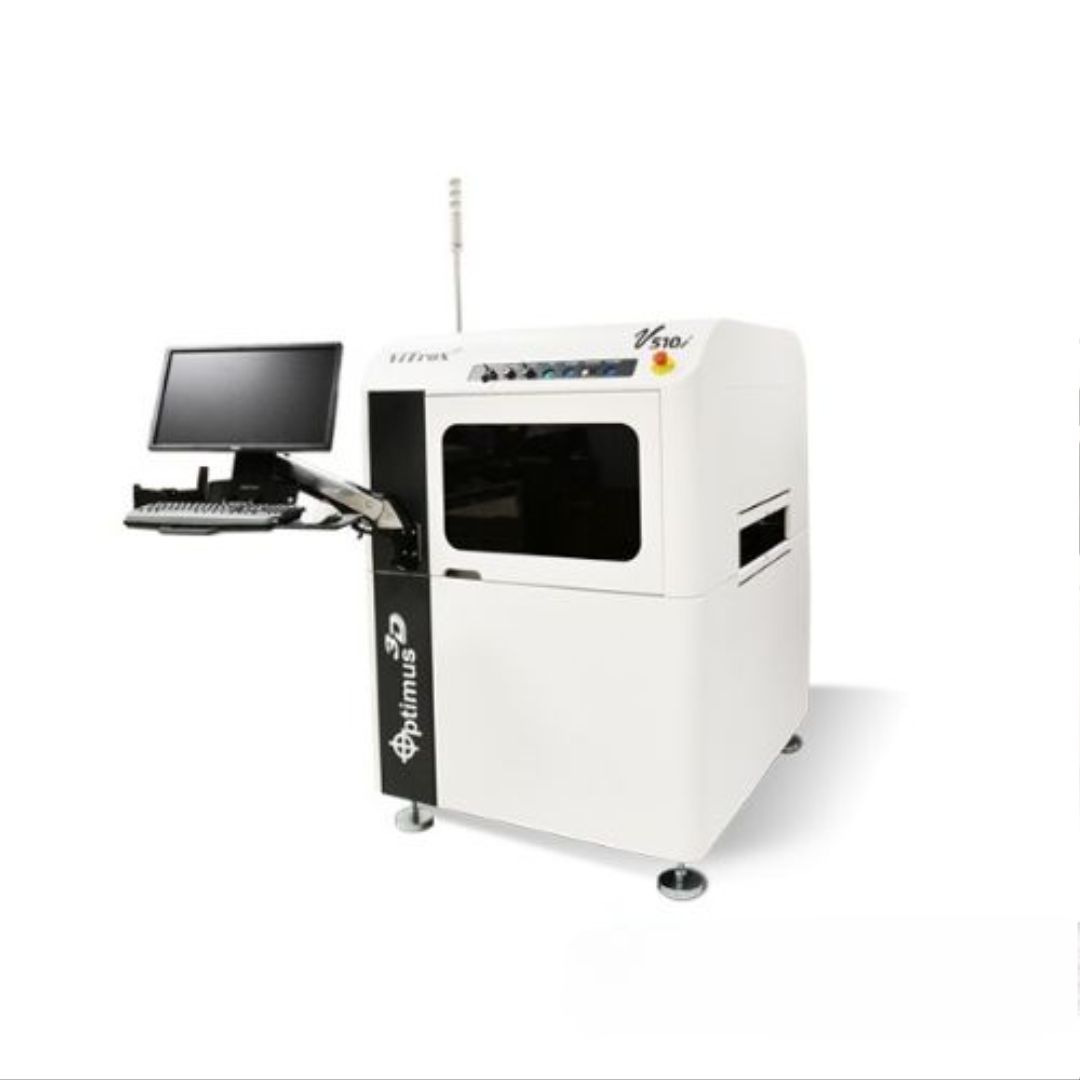

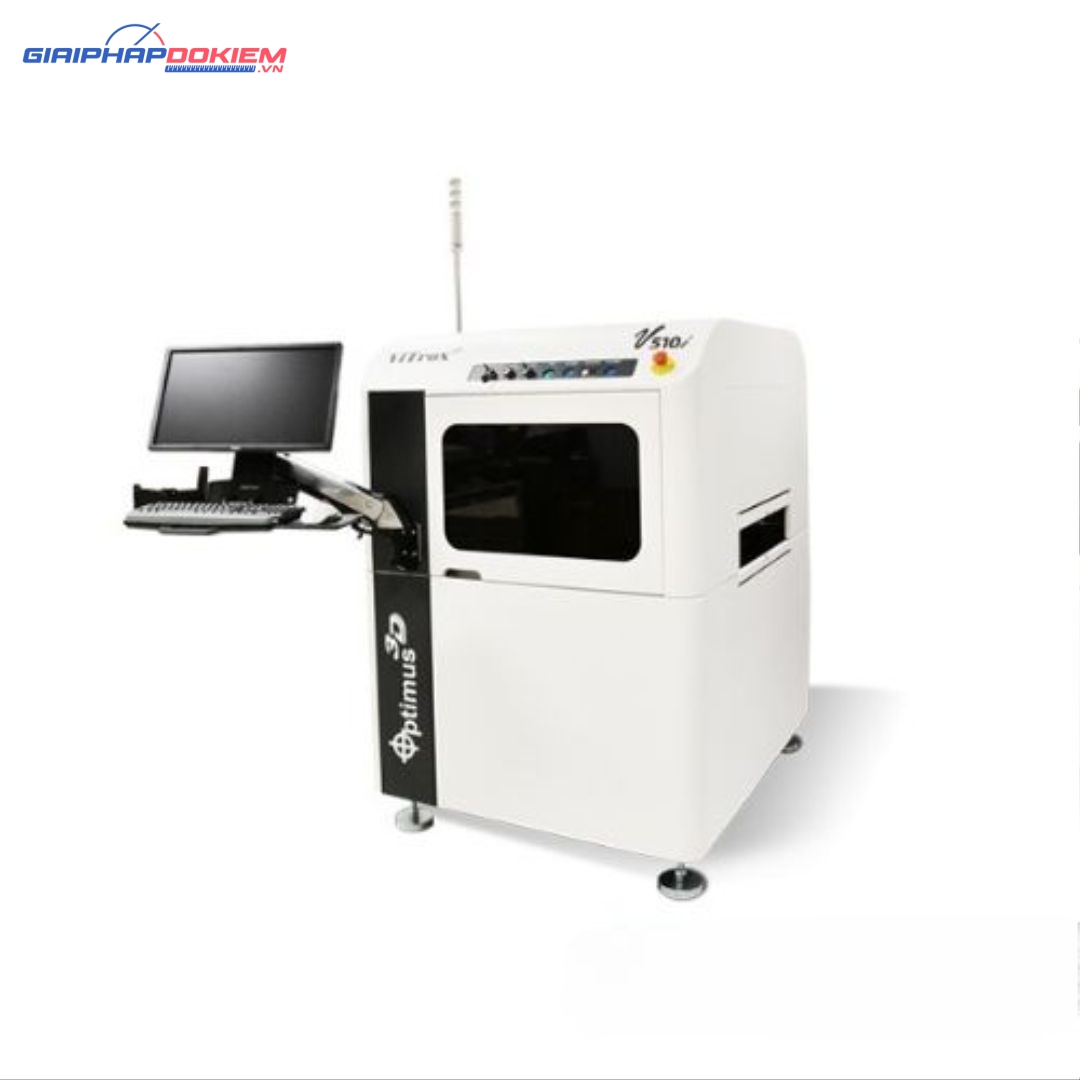

Máy kiểm tra quang AOI Vitrox V510i Optimus 3D

Tổng quan sản phẩm Máy kiểm tra quang AOI Vitrox V510i Optimus 3D

Máy kiểm tra quang AOI Vitrox V510i Optimus 3D là giải pháp kiểm tra tiên tiến, được thiết kế chuyên biệt cho việc phát hiện lỗi linh kiện và mối hàn trong các dây chuyền sản xuất SMT hiện đại. Với công nghệ kiểm tra 3D mạnh mẽ, thiết bị cho phép đánh giá chính xác hình dạng, chiều cao và thể tích mối hàn, giúp phát hiện hiệu quả các lỗi mà hệ thống AOI 2D truyền thống khó nhận biết.

Vitrox V510i Optimus 3D tích hợp hệ thống camera độ phân giải cao cùng thuật toán xử lý hình ảnh thông minh, mang lại khả năng kiểm tra nhanh, ổn định và độ tin cậy cao ngay cả với các linh kiện có kích thước nhỏ hoặc mật độ lắp ráp lớn. Thiết bị hỗ trợ đầy đủ các công đoạn kiểm tra trước và sau hàn, góp phần nâng cao chất lượng sản phẩm, giảm tỷ lệ lỗi và tối ưu chi phí sản xuất.

Nhờ thiết kế linh hoạt và khả năng mở rộng cao, AOI Vitrox V510i Optimus 3D đặc biệt phù hợp cho các nhà máy sản xuất linh kiện điện tử, doanh nghiệp SMT, nhà sản xuất thiết bị điện – điện tử, cũng như các dây chuyền yêu cầu kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn quốc tế.

Ứng dụng của Vitrox V510i Optimus 3D

• Kiểm tra lỗi linh kiện và mối hàn SMT trong dây chuyền sản xuất điện tử công nghệ cao.

• Phát hiện chính xác các lỗi 3D như thiếu hàn, thừa hàn, mối hàn không đạt chiều cao, hàn cầu, lệch linh kiện, dựng đứng (tombstone)…

• Kiểm tra trước và sau quá trình hàn reflow nhằm đảm bảo chất lượng lắp ráp PCB.

• Phù hợp cho các dây chuyền sản xuất mật độ cao, sử dụng linh kiện kích thước nhỏ và siêu nhỏ.

• Ứng dụng trong các nhà máy sản xuất linh kiện điện tử, thiết bị điện – điện tử, ô tô, viễn thông và các ngành công nghiệp yêu cầu kiểm soát chất lượng nghiêm ngặt.

Thông số kỹ thuật của Vitrox V510i Optimus 3D

• Kích thước PCB tối đa (L x W):510mmx510mm (20”x20”)
• Kích thước PCB tối thiểu (L x W): 50mmx50mm (2 ”x2”)
• Vùng có thể kiểm tra PCB tối đa (L x W): 510mmx503mm (20 ”x19,8”)
• Độ dày PCB tối đa: 4mm (0,16 “)
• Độ dày PCB tối thiểu: 0,5mm (0,02 “)
• Trọng lượng PCB tối đa: 3kg
• Độ hở mặt trên PCB: 50mm
• Độ hở mặt dưới PCB: 70mm
• Độ hở cạnh bảng điều khiển: 3,5 mm
• Chiều cao vận chuyển PCB: 890mm – 965mm
• Nhiệt độ PCB: Nhiệt độ hoạt động xung quanh là ~ 5⁰C đến 40⁰C, nhiệt độ PCB tối đa 80⁰C.
• Nguồn cung cấp: 100-120 V, 16A / 200-240V, 8A một pha
• Yêu cầu khí nén: n/a
• Kích thước: 1060mm x 1353mm x 2111mm
• Trọng lượng: 900 kg
