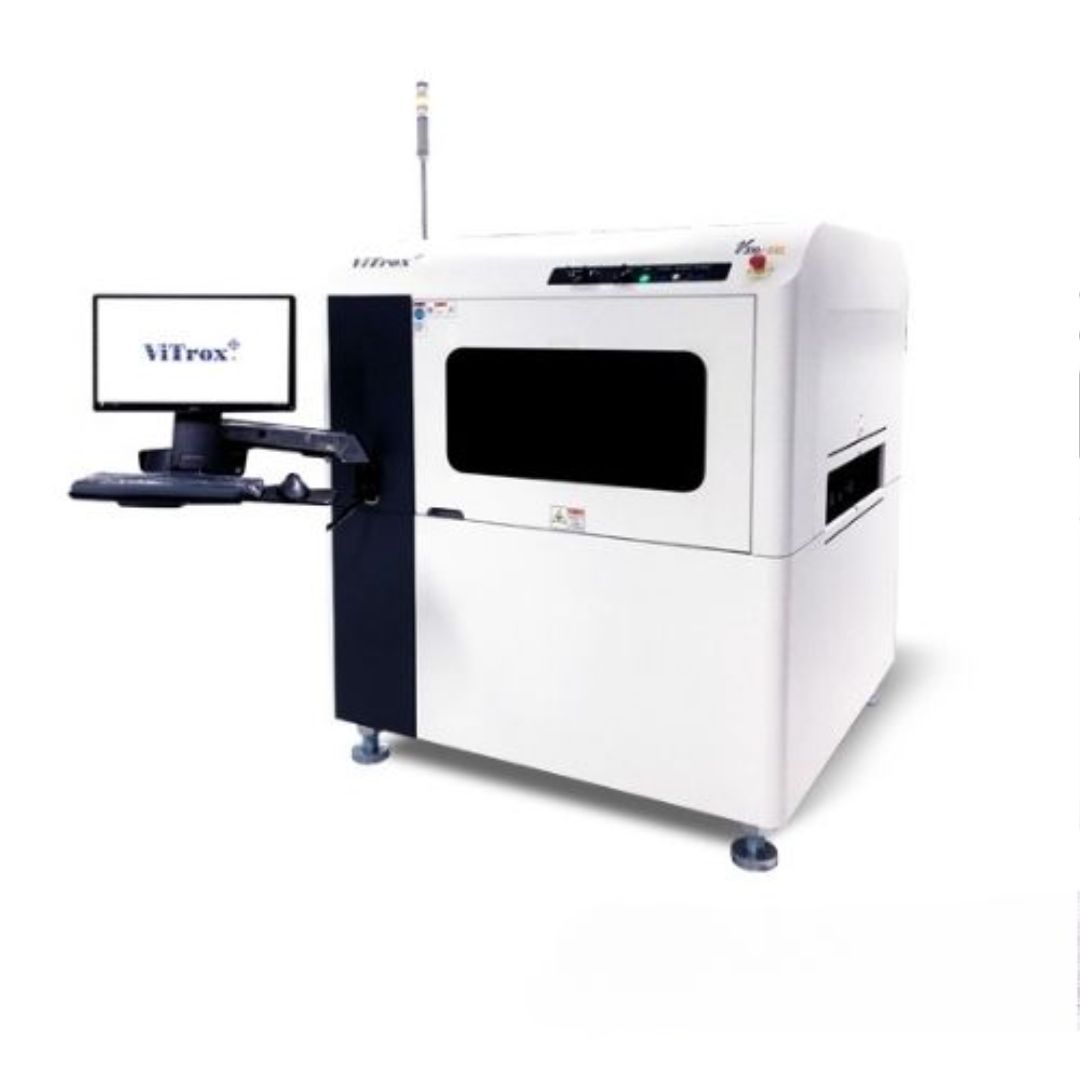

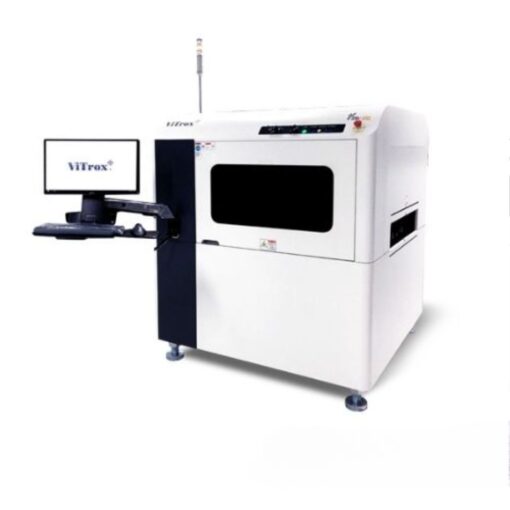

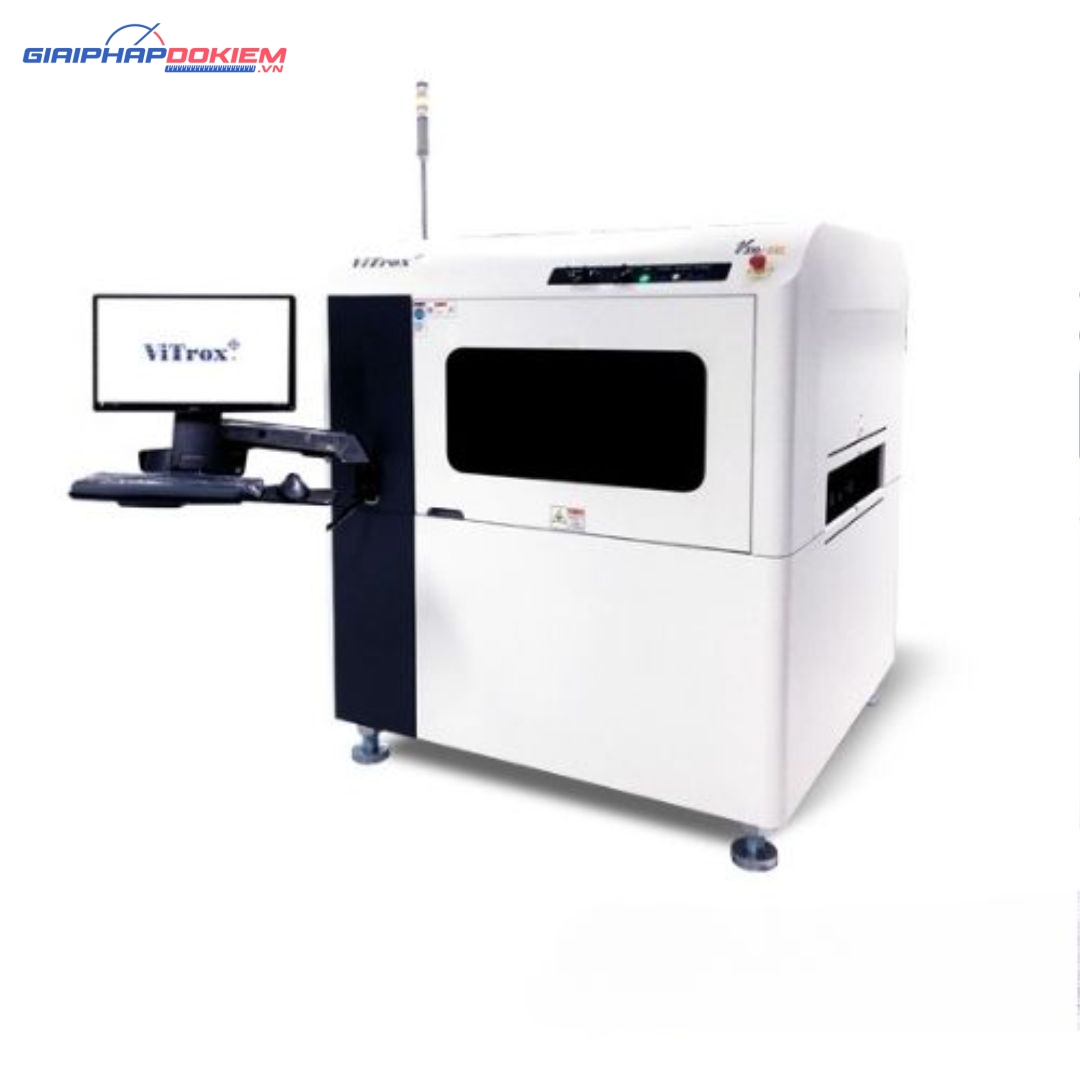

Máy kiểm tra lớp kem hàn 3D (SPI) Vitrox V310i XXL

Giới thiệu sản phẩm Máy kiểm tra lớp kem hàn 3D (SPI) Vitrox V310i XXL

Máy kiểm tra lớp kem hàn 3D (SPI) Vitrox V310i XXL là hệ thống kiểm tra tình trạng kem hàn (Solder Paste Inspection – SPI) tự động thế hệ mới, thuộc nhóm thiết bị kiểm tra board mạch tiên tiến của Vitrox, được phát triển dành riêng cho các dây chuyền SMT yêu cầu kiểm soát chất lượng nghiêm ngặt ngay từ công đoạn in kem hàn. Thiết bị đóng vai trò quan trọng trong việc phát hiện sớm các lỗi tiềm ẩn, góp phần nâng cao độ ổn định và chất lượng tổng thể của sản phẩm PCB.

Hệ thống kiểm tra lỗi điểm hàn API V310i XXL cho phép kiểm tra các bảng mạch PCB có kích thước rất lớn, lên đến 37,7” x 23,6”, đáp ứng tốt nhu cầu sản xuất các bo mạch cỡ lớn, bo mạch công nghiệp hoặc các thiết kế phức tạp. Máy được trang bị đầy đủ các công nghệ quang học 3D tiên tiến nhất, cho khả năng đo chính xác chiều cao, thể tích và độ phủ của lớp kem hàn trên từng pad, đảm bảo kết quả kiểm tra ổn định và đáng tin cậy.

Bên cạnh độ chính xác cao, Vitrox V310i XXL còn được thiết kế nhằm tối ưu hiệu suất vận hành trong môi trường sản xuất công suất lớn. Giao diện thân thiện, khả năng lập trình nhanh và mức độ tự động hóa cao giúp người vận hành dễ dàng thiết lập, theo dõi và phân tích kết quả kiểm tra. Nhờ đó, doanh nghiệp có thể rút ngắn thời gian kiểm tra, giảm tỷ lệ lỗi phát sinh ở các công đoạn sau, đồng thời tiết kiệm chi phí sửa chữa và tối ưu hiệu quả sản xuất.

Với khả năng kiểm tra PCB kích thước lớn, công nghệ SPI 3D hiện đại và độ tin cậy cao, Máy kiểm tra lớp kem hàn 3D (SPI) Vitrox V310i XXL là giải pháp lý tưởng cho các nhà máy sản xuất điện tử đang hướng tới sản xuất thông minh, kiểm soát chất lượng toàn diện và nâng cao năng lực cạnh tranh.

Ứng dụng của Vitrox V310i XXL

• Kiểm tra 3D lớp kem hàn trong dây chuyền SMT cho các bảng mạch PCB kích thước lớn

• Phát hiện sớm các lỗi in kem hàn như thiếu, thừa, lệch vị trí, sai chiều cao và thể tích

• Ứng dụng trong các nhà máy sản xuất linh kiện điện tử, thiết bị điện – điện tử, công nghiệp, viễn thông, ô tô

• Phù hợp với các dây chuyền sản xuất yêu cầu độ chính xác cao, năng suất lớn và tự động hóa cao

Thông số kỹ thuật của Vitrox V310i XXL

• Kích thước PCB tối đa (L x W):
  620mm x 690mm (24,4 ”x27,2”)
  960mm x 690mm (37,8 ” x27,2 ”) (Option)
• Kích thước PCB tối thiểu (L x W): 50mm x 50mm (2 ”x2”)
• Vùng có thể kiểm tra PCB tối đa (L x W):
  620mmx683mm (24,4 ”x27,1”)
  1200x683mm (47,2 ”x27,2”) (Option)
• Độ dày PCB tối đa: 15mm (0.59″)
• Độ dày PCB tối thiểu: 0.5mm (0.02″)
• Trọng lượng PCB tối đa: 7kg
• Độ hở mặt trên PCB: 50mm
• Độ hở mặt dưới PCB: 70mm
• Độ hở cạnh bảng điều khiển: 3,5 mm
• Chiều cao vận chuyển PCB: 890mm – 965mm
• Nhiệt độ PCB: Nhiệt độ hoạt động xung quanh là ~ 5⁰C đến 40⁰C, nhiệt độ PCB tối đa 80⁰C.
• Nguồn cung cấp: 100-120 V, 16A / 200-240V, 8A một pha
• Yêu cầu khí nén: 0,6 Mpa / 85 psi
• Kích thước: 1410mm x 1500mm x 2207mm
• Trọng lượng: 1180kg
