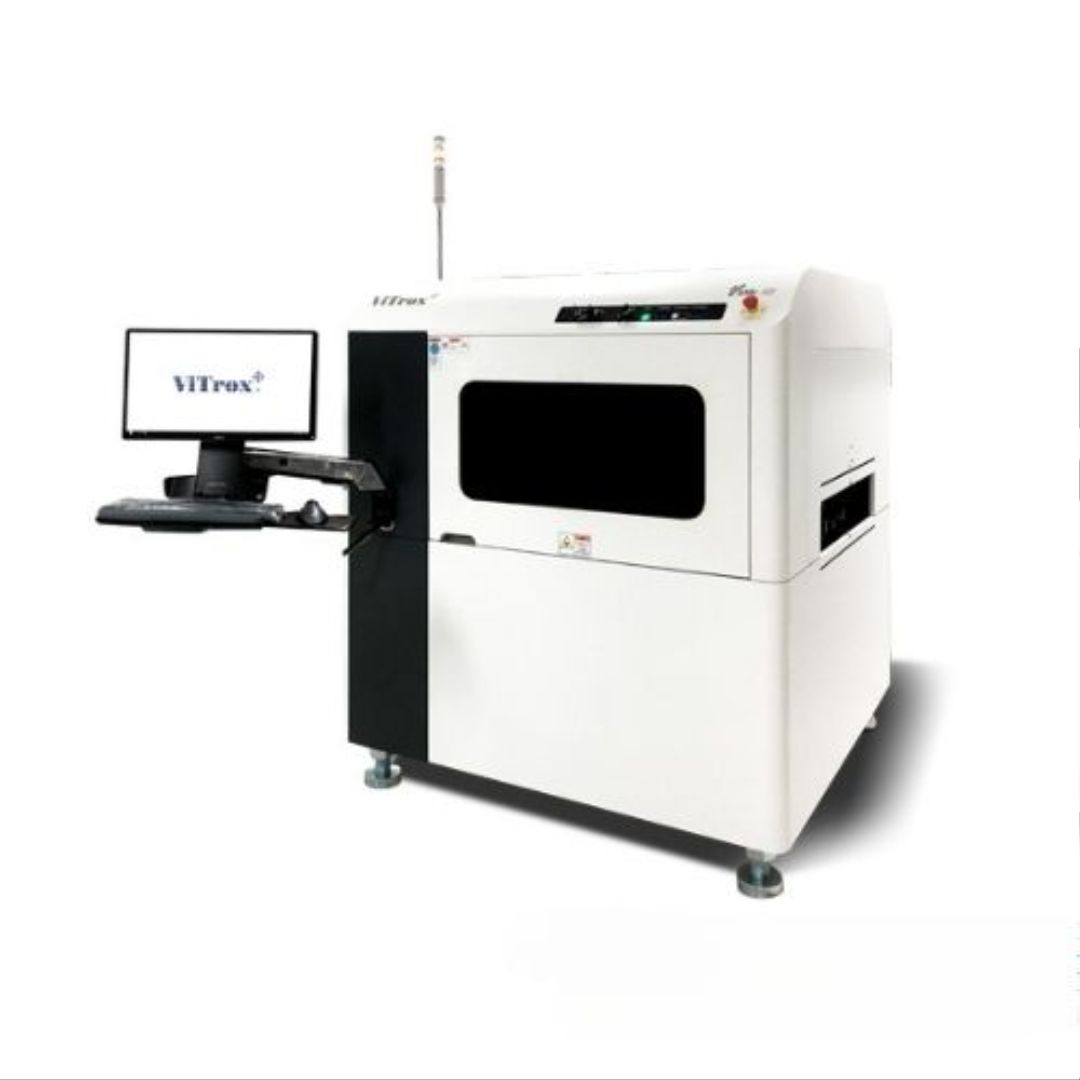

Máy kiểm tra lỗi PCB AOI Vitrox V510i 4.0

Mô tả chung về Máy kiểm tra lỗi PCB AOI Vitrox V510i 4.0

Máy kiểm tra lỗi PCB AOI Vitrox V510i 4.0 là hệ thống kiểm tra quang học tự động (AOI) thế hệ mới, được phát triển như một giải pháp tiên tiến cho công đoạn kiểm tra SMT trong các dây chuyền sản xuất điện tử hiện đại. Thiết bị được thiết kế đặc biệt nhằm nâng cao khả năng phát hiện các lỗi khó quan sát, bao gồm cả những lỗi ẩn mà phương pháp quan sát thông thường từ trên xuống khó nhận biết.

Với công nghệ xử lý hình ảnh tiên tiến và thuật toán kiểm tra thông minh, Vitrox V510i 4.0 cho phép kiểm tra chính xác các lỗi lắp ráp linh kiện và mối hàn trên bảng mạch PCB ngay trong quá trình sản xuất. Hệ thống hỗ trợ kiểm tra tự động in-line, giúp doanh nghiệp kiểm soát chất lượng 100% sản phẩm, giảm thiểu lỗi lọt ra ngoài và nâng cao độ tin cậy của sản phẩm đầu ra.

Bên cạnh hiệu suất kiểm tra vượt trội, Vitrox V510i 4.0 còn được thiết kế tối ưu cho môi trường sản xuất công suất lớn, với độ ổn định cao, tỷ lệ báo lỗi giả thấp và khả năng tích hợp linh hoạt vào các dây chuyền SMT hiện hữu. Đây là giải pháp AOI lý tưởng cho các nhà máy hướng tới tự động hóa, nâng cao chất lượng và tối ưu hiệu quả sản xuất.

Ứng dụng của Vitrox V510i 4.0

• Kiểm tra lỗi lắp ráp linh kiện SMT và mối hàn trên bảng mạch PCB

• Phát hiện các lỗi khó quan sát từ góc nhìn trên xuống, bao gồm lỗi ẩn và lỗi hình dạng phức tạp

• Kiểm tra trước hàn (Pre-reflow) và sau hàn (Post-reflow) trong dây chuyền SMT

• Ứng dụng cho các bo mạch mật độ linh kiện cao, bo mạch nhiều lớp và thiết kế phức tạp

• Phù hợp cho các doanh nghiệp EMS, OEM, ODM trong các lĩnh vực điện tử công nghiệp, viễn thông, ô tô, y tế

• Hỗ trợ kiểm soát chất lượng in-line, giảm tỷ lệ lỗi và nâng cao độ tin cậy của sản phẩm cuối cùng

Thông số kỹ thuật của Vitrox V510i 4.0

• Kích thước PCB tối đa (L x W): 620mmx620mm (24,4 ”x24,4”)
  810mmx620mm (31,8 ”x24,4”)(Option)
• Kích thước PCB tối thiểu (L x W): 50mmx50mm (2 ”x2”)
• Vùng có thể kiểm tra PCB tối đa (L x W): 620mmx613mm (24,4 ”x24,1”)
  810mmx613mm (31,8 ”x24,1”)(Option)
• Độ dày PCB tối đa: 7mm (0,27 “)
• Độ dày PCB tối thiểu: 0,5mm (0,02 “)
• Trọng lượng PCB tối đa: 3kg
• Độ hở mặt trên PCB: 50mm
• Độ hở mặt dưới PCB: 70mm
• Độ hở cạnh bảng điều khiển: 3,5 mm
• Chiều cao vận chuyển PCB: 890mm – 965mm
• Nhiệt độ PCB: Nhiệt độ hoạt động xung quanh là ~ 5⁰C đến 40⁰C, nhiệt độ PCB tối đa 80⁰C.
• Nguồn cung cấp: 100-120 V, 16A / 200-240V, 8A một pha
• Yêu cầu khí nén: 0,6 Mpa / 85 psi
• Kích thước: 1410mm x 1500mm x 2207mm
• Trọng lượng: ~ 1350 kg
