Máy kiểm tra tuổi thọ phích cắm và ổ cắm xe điện IEC 62196-1 6 vị trí
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm
Máy kiểm tra tuổi thọ phích cắm và ổ cắm xe điện IEC 62196-1 6 vị trí cho thử nghiệm khả năng cắt và vận hành bình thường
1. Giới thiệu thiết bị kiểm tra tuổi thọ công tắc, phích cắm và ổ cắm
Thiết bị kiểm tra tuổi thọ phích cắm và ổ cắm được thiết kế nhằm đáp ứng đầy đủ các yêu cầu thử nghiệm theo tiêu chuẩn IEC 60884-1 điều khoản 20/21, IEC 60309-1 điều khoản 20/21 và VDE 0620, đồng thời tuân thủ theo tiêu chuẩn IEC 62196-1 điều khoản 22/23. Thiết bị phù hợp cho các thử nghiệm vận hành bình thường và thử nghiệm khả năng cắt của phích cắm xe điện (EV plug) hoặc đầu nối xe điện (vehicle connector), cũng như ổ cắm xe điện (EV socket-outlet) hoặc cổng nạp xe điện (vehicle inlet).

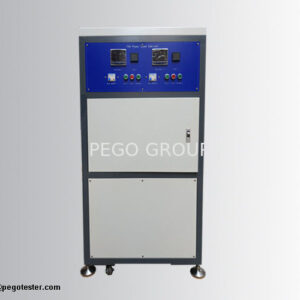

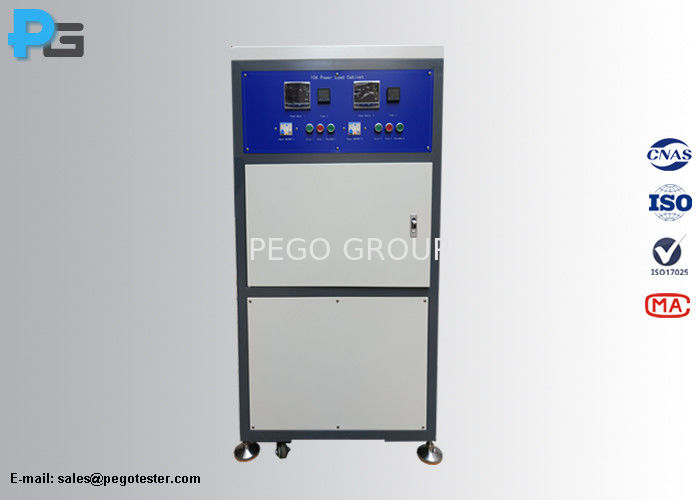

Mục đích của máy là kiểm tra khả năng chịu đựng của phích cắm và ổ cắm đối với các hư hại cơ học và tổn hao điện tích lũy trong điều kiện sử dụng thông thường; kiểm tra xem có xảy ra hiện tượng dính tiếp điểm, ngắt quãng kéo dài hay không ngắt mạch, đồng thời đánh giá độ mài mòn quá mức cùng các hệ quả bất lợi khác. Khi kết hợp với tải nguồn điện trở (resistive power load), hệ thống có khả năng tiến hành thử nghiệm mang tải trực tiếp, thử nghiệm vận hành bình thường và thử nghiệm độ bền khả năng đóng cắt.
Máy thử nghiệm được truyền động bằng động cơ servo kết hợp nam châm điện phụ trợ để vận hành cụm ray trượt gắn đồ gá (có thể điều chỉnh trục X, Y, Z), tạo chuyển động tịnh tiến qua lại mô phỏng thao tác cắm và rút phích cắm/ổ cắm. Tần số tác động và thời gian đóng/ngắt được điều khiển, cài đặt chuẩn xác thông qua bộ điều khiển PLC và màn hình cảm ứng, mang lại khả năng vận hành đơn giản, thuận tiện và có độ tin cậy cao.
2. Thông số kỹ thuật của thiết bị kiểm tra tuổi thọ công tắc, phích cắm và ổ cắm

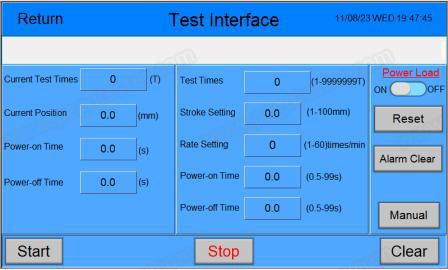

| Hệ thống điều khiển (Control unit) | PLC kết hợp màn hình cảm ứng 7 inch |
| Vị trí thử nghiệm (Test stations) | 1). 6 vị trí làm việc: 3 vị trí cho phích cắm và ổ cắm, 3 vị trí cho công tắc. 2). Đồ gá tại các vị trí thử công tắc có thể thay thế linh hoạt để phù hợp với công tắc bập bênh (rocker switch), công tắc dạng nút nhấn (nail switch) và công tắc tự phục hồi (self-recovery switch). |
| Cơ cấu truyền động thử nghiệm (Test driver) | Động cơ servo (6 vị trí làm việc được điều khiển truyền động độc lập) |
| Cơ cấu chuyển động (Moving structure) | Trục vít me bi (Ball screw rod) kết hợp ray trượt tuyến tính |
| Tốc độ thử nghiệm (Test speed) | 1 – 80 mm/s (có thể cài đặt độc lập cho từng vị trí làm việc) |
| Hành trình thử nghiệm (Test travel) | 1 – 200 mm (có thể điều chỉnh), khoảng cách giữa phích cắm và ổ cắm ≥ 60 mm |
| Phương thức thử nghiệm (Test method) | Độc lập hoặc đồng thời (nếu một vị trí dừng bất thường, các vị trí còn lại vẫn hoạt động bình thường) |
| Thời gian thử nghiệm / Thời gian đóng ngắt điện (Test time / power on-off time) | 0 – 99 s (có thể điều chỉnh) |
| Số lần thử nghiệm (Test times) | 1 – 999999 lần (Mỗi vị trí đếm độc lập, máy tự động dừng khi số lần đếm đạt giá trị cài đặt) |
| Đồ gá gá đặt mẫu (Mounting fixture) | 1). Có thể điều chỉnh đa hướng theo các trục X, Y, Z. 2). Đế đồ gá có thể dịch chuyển lên/xuống, trái/phải, trước/sau để thích ứng với các mẫu thử có hình dạng khác nhau. |
| Chức năng cảnh báo (Alarming function) | 1). Tự động phát hiện dòng điện trong mạch thử độc lập; nhận diện thông minh các sự cố dính tiếp điểm (soldering deadness), mất dẫn điện (non-conductivity) và đóng điện kéo dài. Máy ghi nhớ số lần dính tiếp điểm, số lần mất dẫn điện và phát tín hiệu cảnh báo bằng còi hú. 2). Khi xảy ra lỗi thử nghiệm, máy phát hiện kịp thời và lập tức ngắt nguồn tải. 3). Mỗi trạm làm việc đều được trang bị thiết bị bảo vệ ngắn mạch riêng biệt. |
| Kích thước thiết bị (Dimension) | Dài 1200 mm × Rộng 200 mm × Cao 1500 mm (L1200mm*W200mm*H1500mm) |
| Nguồn điện làm việc (Working Power) | AC 220V / 50Hz |

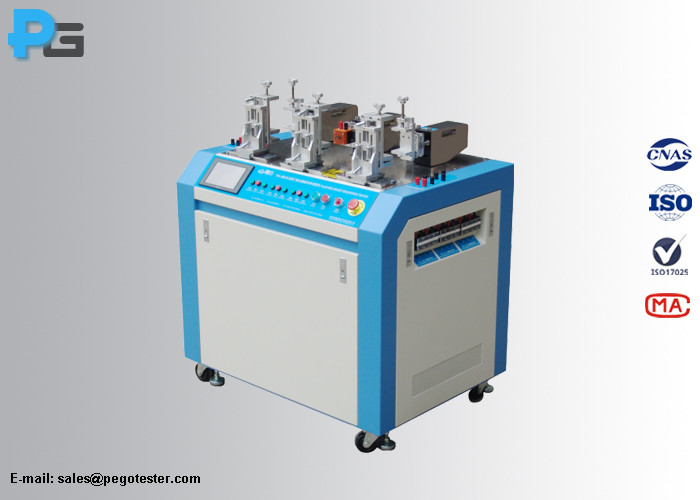

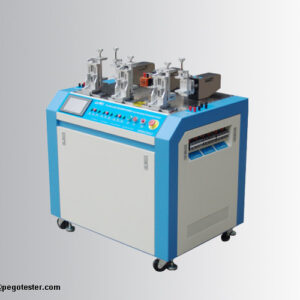

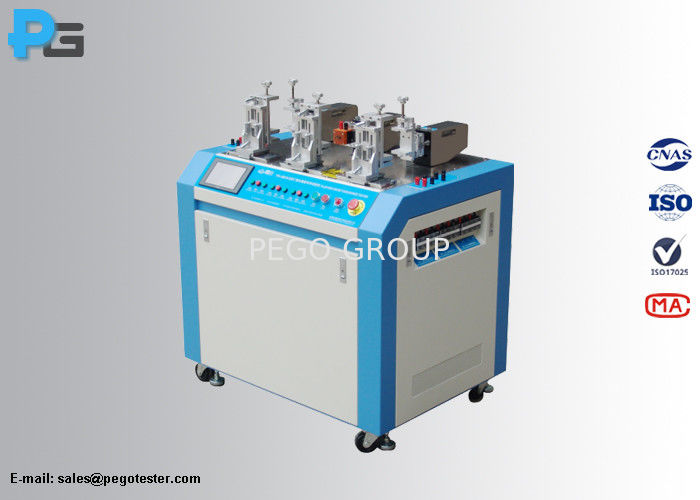

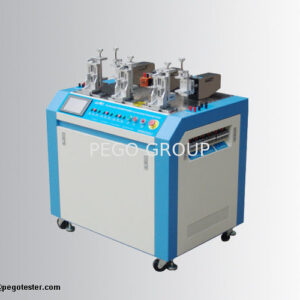

3. Hình ảnh thiết bị kiểm tra tuổi thọ phích cắm, ổ cắm và công tắc
Tại sao nên chọn PEGO?
- Chuyên môn hàng đầu: PEGO là đơn vị chuyên nghiệp trong lĩnh vực thiết bị thử nghiệm phòng lab điện, cam kết mang đến cho khách hàng mức giá tối ưu, chất lượng vượt trội và dịch vụ hoàn hảo.
- Dịch vụ tùy chỉnh linh hoạt: Hỗ trợ thiết kế và phát triển thiết bị mới dựa trên nhu cầu cụ thể của từng khách hàng với khả năng đáp ứng kỹ thuật cao.
- Chất lượng đảm bảo: Bảo hành chính hãng 12 tháng, 100% sản phẩm được kiểm tra nghiêm ngặt trước khi xuất xưởng. Toàn bộ thiết bị đều có khả năng vượt qua hiệu chuẩn từ phòng thí nghiệm bên thứ ba được chứng nhận theo ISO 17025.
- Hỗ trợ kỹ thuật và hậu mãi tận tâm: Hỗ trợ kỹ thuật 24/7 qua email. Đội ngũ chuyên gia luôn sẵn sàng tư vấn, giải đáp mọi vấn đề kỹ thuật cho khách hàng.
- Giao hàng nhanh chóng: Thực hiện giao hàng đúng tiến độ (just-in-time), kết nối đơn vị vận chuyển uy tín với chi phí hợp lý nhất để bảo đảm quyền lợi tối đa cho khách hàng.
- Phản hồi nhanh chóng: Cam kết phản hồi và xử lý thông tin yêu cầu của khách hàng trong vòng 24 giờ.
