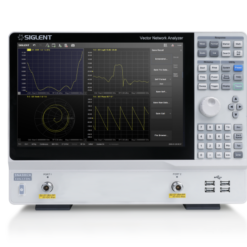

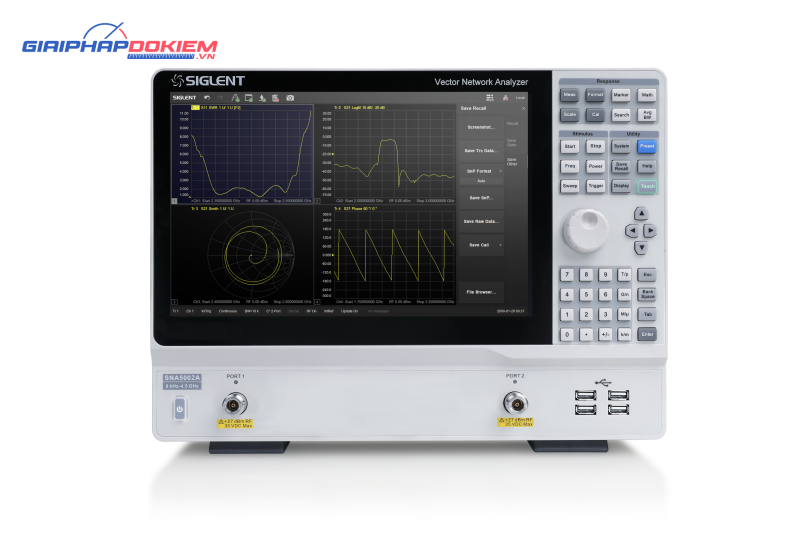

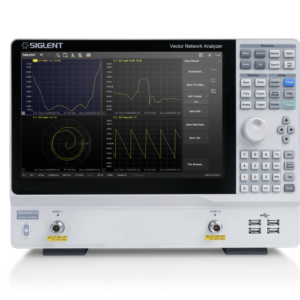

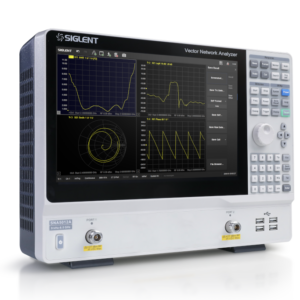

Máy phân tích mạng vector Siglent SNA5002A 9kHz ~ 4.5GHz

Giới thiệu Máy phân tích mạng vector Siglent SNA5002A

Máy phân tích mạng vector Siglent SNA5002A là dòng máy phân tích cao cấp. Máy phân tích này có dải tần từ 9kHz đến 4.5GHz. Chúng có thể được sử dụng để xác định hiệu suất của thiết bị RF/vi sóng bằng cách tính toán hệ số phản xạ và truyền dẫn. Để làm được điều này, các máy phân tích này hỗ trợ đo lường các thông số tán xạ, vi sai và miền thời gian với 2/4 cổng (tùy thuộc vào số lượng cổng vật lý).

Với các máy phân tích mạng vector này, hệ số Q, băng thông và suy hao chèn của bộ lọc cũng có thể được xác định. Hơn nữa, chúng còn có các chức năng chuyển đổi trở kháng, di chuyển mặt phẳng đo, kiểm tra giới hạn, kiểm tra gợn sóng, mô phỏng thiết bị và điều chỉnh tháo/lắp bộ chuyển đổi.

Dòng sản phẩm Siglent SNA5002A sở hữu màn hình cảm ứng lớn 12,1 inch, cho phép hiển thị nhiều cửa sổ đo cùng lúc. Dữ liệu đo từ bộ nhớ có thể được so sánh với dữ liệu hiện tại và máy phân tích có chức năng giữ dữ liệu. Hơn nữa, máy phân tích có đầu ra video HDMI và có thể được điều khiển từ xa bằng kết nối USB hoặc máy chủ web.

Các tính năng của Siglent SNA5002A

Phần cứng hiệu suất cao

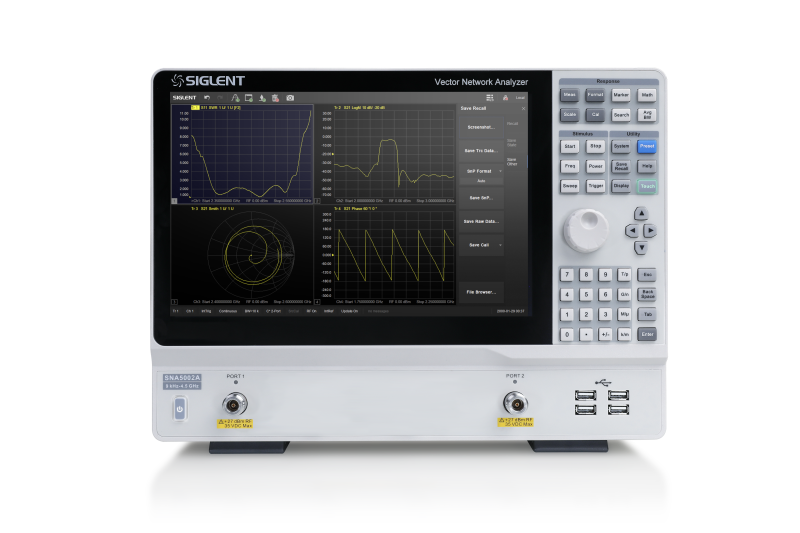

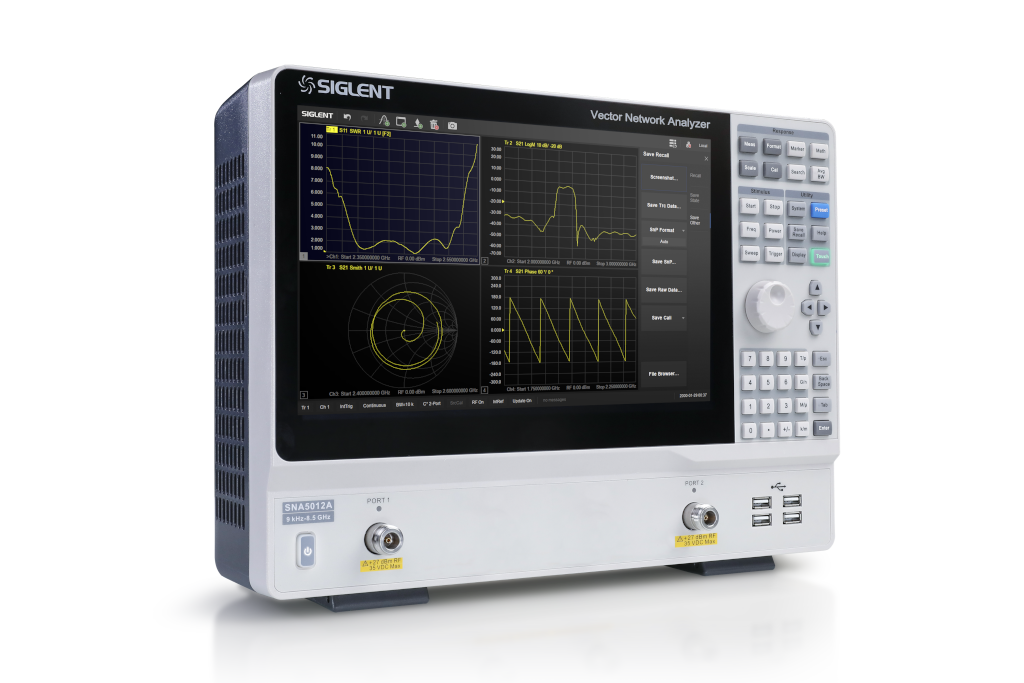

Được trang bị màn hình cảm ứng đa điểm 12,1 inch, Siglent SNA5002A  cung cấp khả năng vận hành trực quan với chế độ xem đa cửa sổ và đa định dạng. Các kỹ sư có thể hình dung đồng thời biểu đồ Smith, biểu đồ biên độ/pha và kết quả miền thời gian để hiểu sâu hơn về hoạt động của thiết bị.

Khả năng đo lường nâng cao
Siglent SNA5002A hỗ trợ một bộ đo lường toàn diện, bao gồm các tham số tán xạ (tham số S), phân tích tham số vi sai, đo lường miền thời gian (TDR) và phân tích phổ. Với dải động lên đến 125 dB, các kỹ sư có thể thực hiện đặc trưng hóa chính xác cao các bộ lọc, bộ khuếch đại, ăng ten và các thiết bị RF khác.

Siglent SNA5002A cung cấp nhiều chế độ quét — tần số tuyến tính, tần số logarit, quét công suất, CW-thời gian và quét phân đoạn — mang lại cho người dùng sự linh hoạt cho các kịch bản thử nghiệm khác nhau. Các tùy chọn hiệu chuẩn nâng cao như SOLT, TRL và hiệu chỉnh phản hồi nâng cao giúp cải thiện độ tin cậy bằng cách giảm các lỗi hệ thống trong các phép đo quan trọng.

Thông số kỹ thuật của Siglent SNA5002A

Siglent SNA5002A:

Dải tần: 9kHz đến 4.5GHz

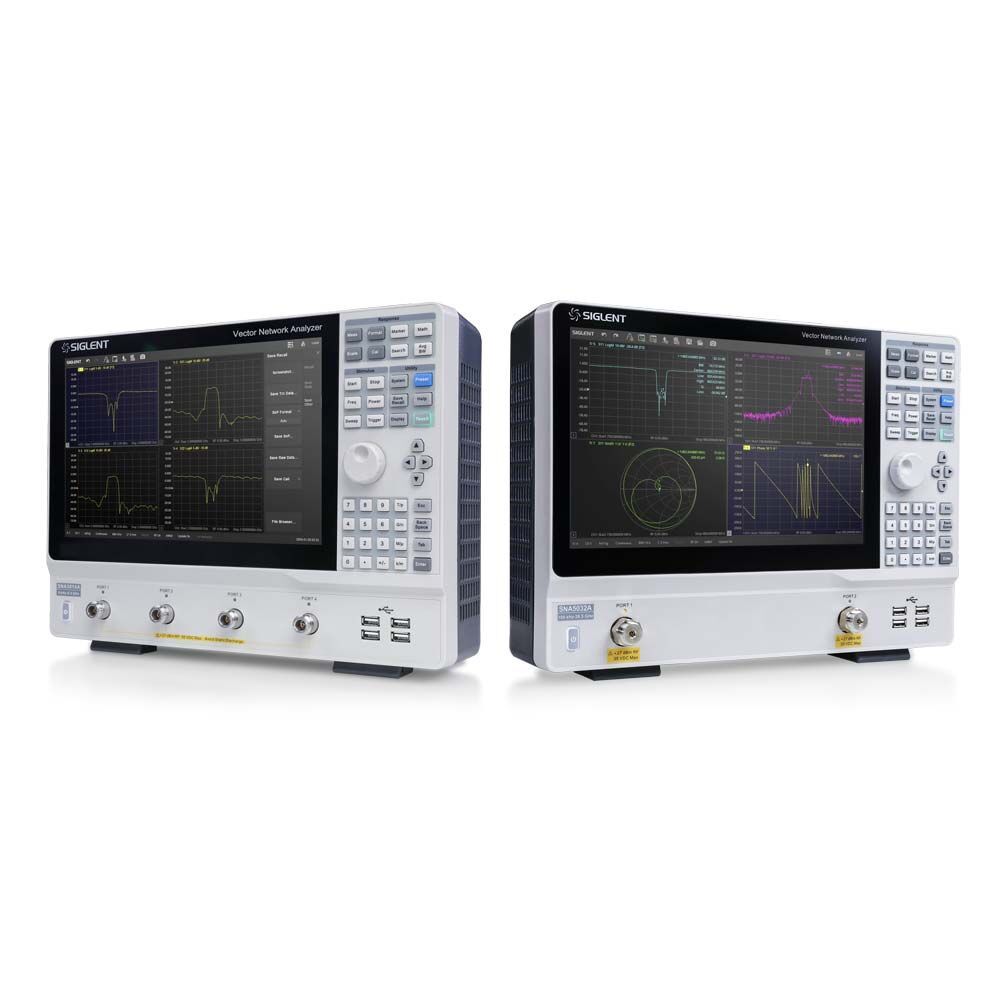

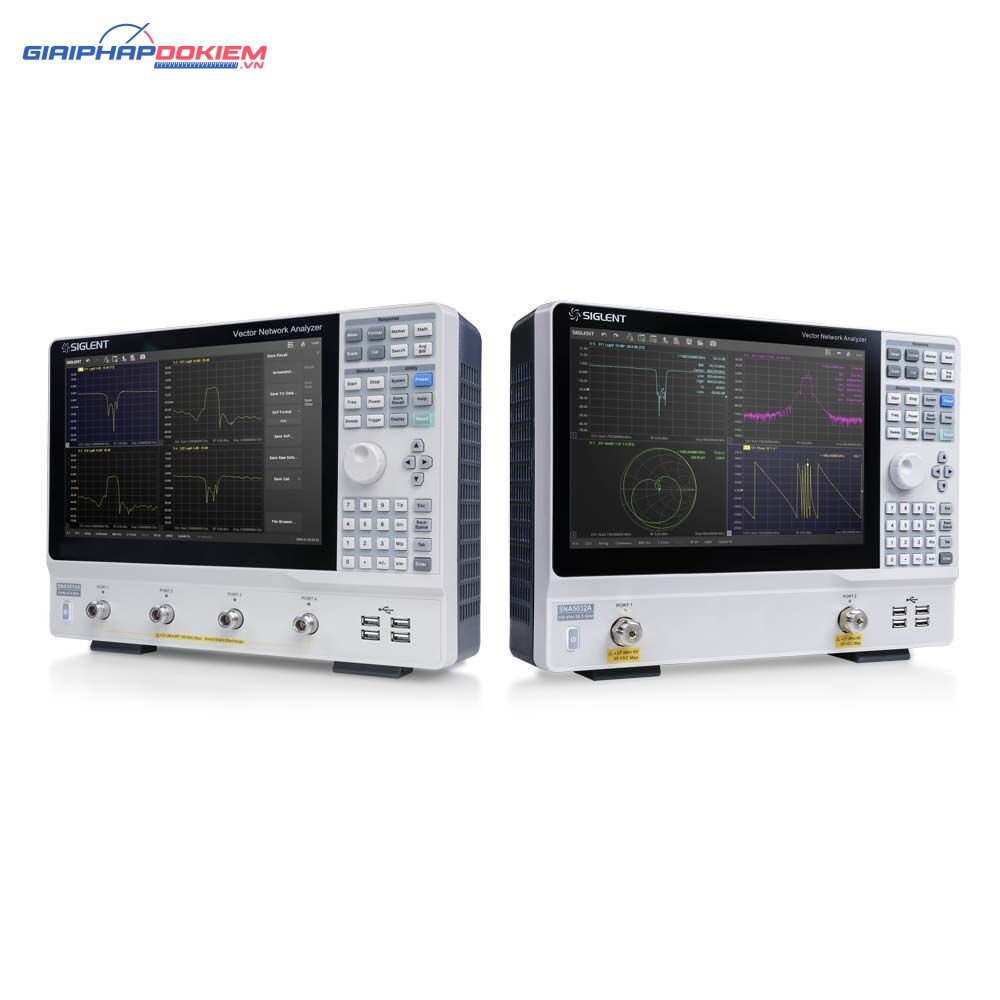

Số cổng: 2/4

Độ phân giải tần số: 1Hz

Độ phân giải mức: 0.05dB

Dải IFBW: 10Hz đến 3MHz

Nhiễu vết: 0.003dB rms,0.03°rms

Cài đặt phạm vi đầu ra: -55dBm đến +10dBm

Dải động: 125dB

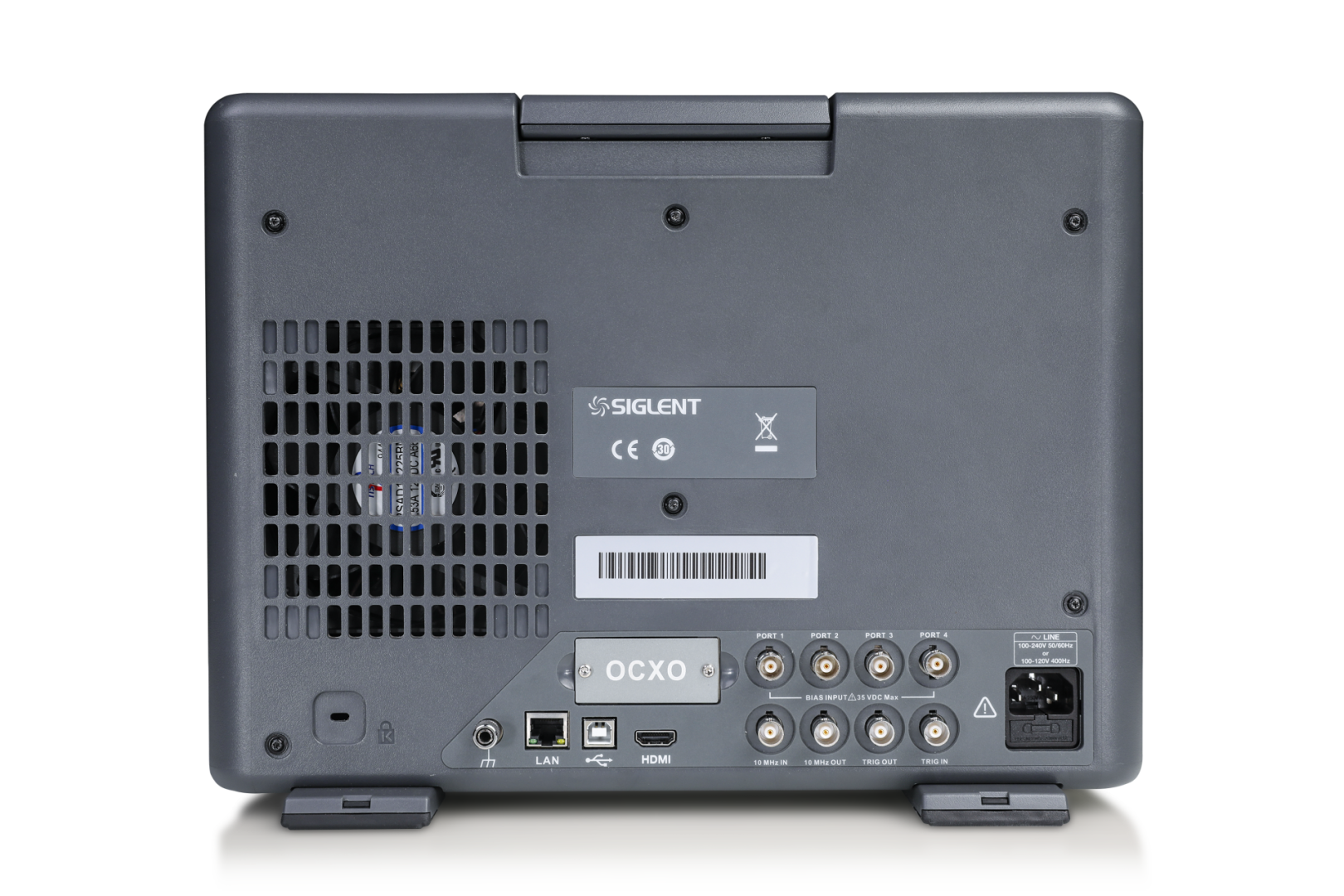

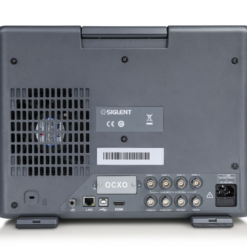

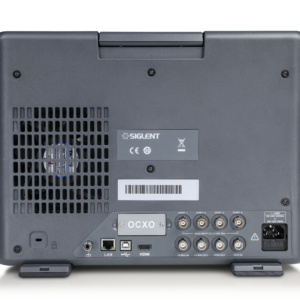

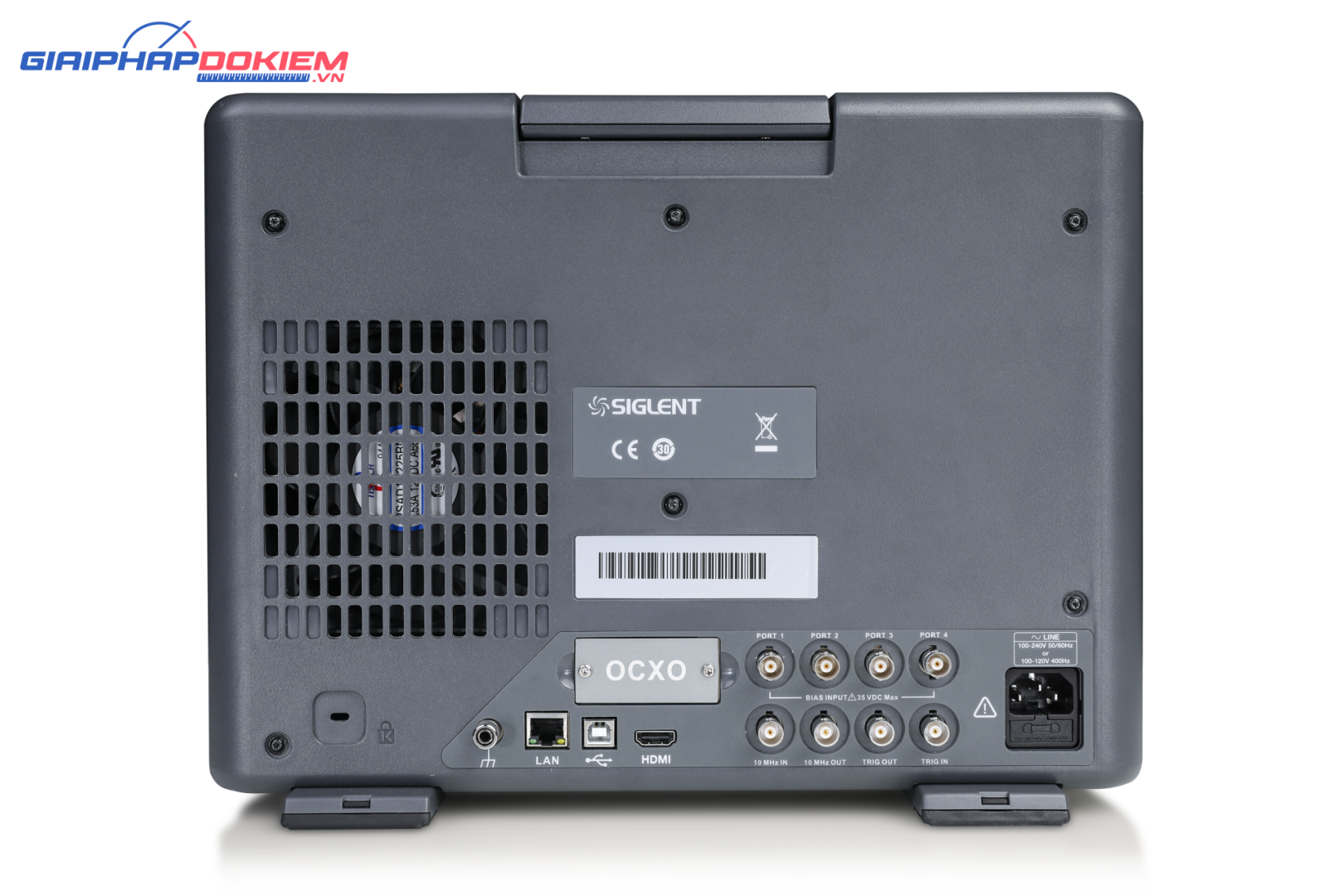

Cổng kết nối: LAN, USB Device, USB Host(USB-GPIB

Màn hình: 12 inch cảm ứng
