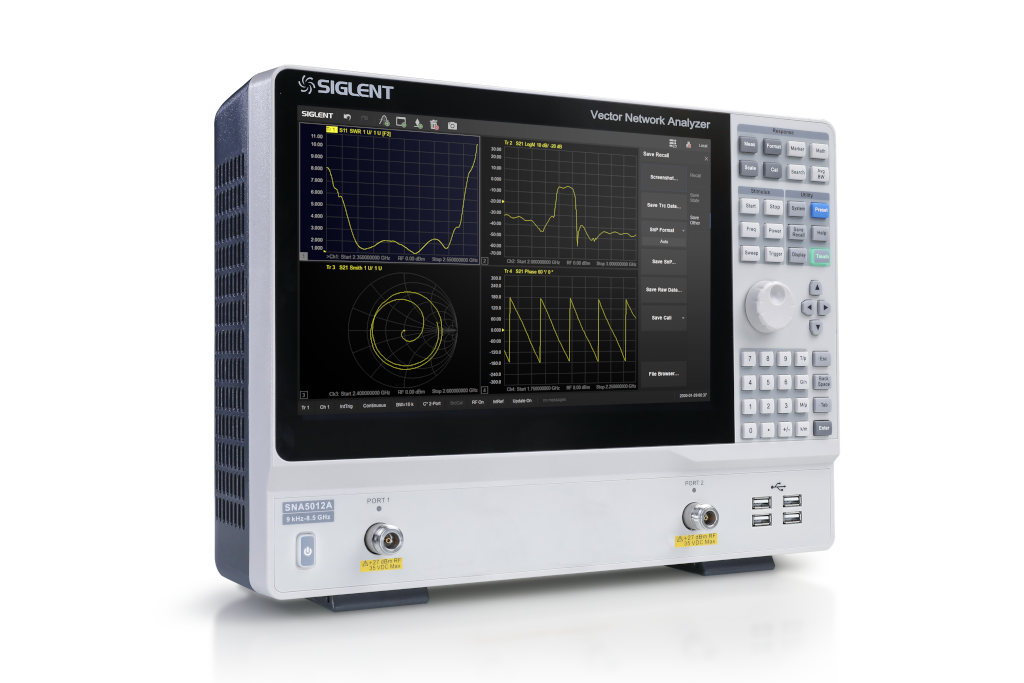

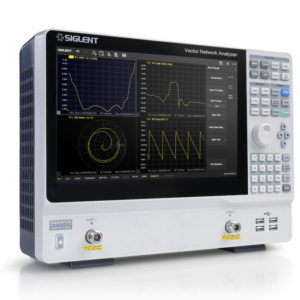

Máy phân tích mạng vector Siglent SNA5032A
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm
Giới thiệu Máy phân tích mạng vector Siglent SNA5032A
Máy phân tích mạng vector Siglent SNA5032A là máy phân tích mạng vector (VNA) 2 cổng hiệu suất cao, bao phủ dải tần rộng từ 100 kHz đến 26,5 GHz, phù hợp cho việc kiểm tra các linh kiện RF và vi sóng tiên tiến.
Được thiết kế cho cả phòng thí nghiệm nghiên cứu và môi trường sản xuất, máy phân tích này kết hợp độ chính xác đo lường, tốc độ và thao tác thân thiện với người dùng trong một kiểu dáng nhỏ gọn.
Siglent SNA5032A cung cấp màn hình đa cửa sổ cho phép người dùng xem nhiều kết quả đo cùng lúc. Các kỹ sư có thể so sánh các thông số S, biểu đồ Smith, tín hiệu miền thời gian và kết quả phổ cạnh nhau trên màn hình cảm ứng 12,1 inch, giúp nâng cao hiệu quả và khả năng phân tích.
Giao diện linh hoạt này giúp dễ dàng liên kết các phép đo khác nhau và hiểu sâu hơn về hiệu suất của thiết bị.
Với tùy chọn Phân tích Miền Thời gian Nâng cao (TDR), Siglent SNA5032A chuyển đổi các phép đo miền tần số thành những thông tin chi tiết mạnh mẽ trong miền thời gian.
Tính năng này của Siglent SNA5032A cho phép các kỹ sư xác định vị trí các điểm gián đoạn trở kháng, đo đặc tính đường truyền và phân tích phản xạ với độ phân giải cao.
Hỗ trợ cả chế độ kích thích bước và xung, tùy chọn TDR cho phép kiểm tra chi tiết cáp, đầu nối, PCB và các kết nối. Băng thông cao lên đến 26,5 GHz đảm bảo độ phân giải không gian tuyệt vời, giúp nhanh chóng xác định lỗi, sự không khớp hoặc các vấn đề về tính toàn vẹn tín hiệu trong các thiết kế tốc độ cao.
Các tính năng chính của Siglent SNA5032A
Phần cứng hiệu suất cao
Được trang bị màn hình cảm ứng đa điểm 12,1 inch, SNA5032A cung cấp khả năng vận hành trực quan với chế độ xem đa cửa sổ và đa định dạng. Các kỹ sư có thể hình dung đồng thời biểu đồ Smith, biểu đồ biên độ/pha và kết quả miền thời gian để hiểu sâu hơn về hoạt động của thiết bị.
Khả năng đo lường nâng cao
SNA5032A hỗ trợ một bộ đo lường toàn diện, bao gồm các tham số tán xạ (tham số S), phân tích tham số vi sai, đo lường miền thời gian (TDR) và phân tích phổ.
SNA5032A hỗ trợ một bộ đo lường toàn diện, bao gồm các tham số tán xạ (tham số S), phân tích tham số vi sai, đo lường miền thời gian (TDR) và phân tích phổ.
Với dải động lên đến 125 dB, các kỹ sư có thể thực hiện đặc tính hóa chính xác cao các bộ lọc, bộ khuếch đại, ăng ten và các thiết bị RF khác.
Nó cung cấp nhiều chế độ quét — tần số tuyến tính, tần số logarit, quét công suất, CW-thời gian và quét phân đoạn — mang lại cho người dùng sự linh hoạt cho các kịch bản thử nghiệm khác nhau.
Các tùy chọn hiệu chuẩn nâng cao như SOLT, TRL và hiệu chỉnh phản hồi nâng cao giúp cải thiện độ tin cậy bằng cách giảm các lỗi hệ thống trong các phép đo quan trọng.
Dải tần rộng: 100 kHz đến 26,5 GHz cho các ứng dụng RF và vi sóng
VNA 2 cổng: Phân tích tham số S chính xác và phân tích miền hỗn hợp cho các thiết bị và linh kiện
Dải động cao: Lên đến 125 dB cho các phép đo tín hiệu mức thấp chính xác
Độ phân giải cao: Độ phân giải tần số 1 Hz và độ phân giải mức 0,05 dB cho đặc tính chi tiết
Nhiều loại phép đo: Tham số tán xạ, miền thời gian (TDR), phân tích phổ, nén độ lợi, kiểm tra bộ trộn và đo vật liệu
Tính linh hoạt trong hiệu chuẩn: SOLT, TRL, phản hồi nâng cao và các phương pháp hiệu chuẩn khác để giảm thiểu sai số hệ thống
Bộ chia tín hiệu tích hợp: Hỗ trợ kiểm tra linh kiện chủ động mà không cần phần cứng bên ngoài
Nhiều chế độ quét: Tuyến tính, logarit, quét công suất, CW-thời gian và quét phân đoạn cho các thiết lập kiểm tra linh hoạt
Màn hình cảm ứng lớn 12,1 inch: Màn hình đa cửa sổ, đa định dạng với biểu đồ Smith, biểu đồ biên độ/pha và Chế độ xem miền thời gian
Ngõ ra HDMI: Kết nối màn hình ngoài cho phòng học, phòng thí nghiệm hoặc làm việc nhóm
Các tùy chọn kết nối: LAN, Thiết bị/Máy chủ USB, USB-GPIB với điều khiển từ xa qua SCPI, LabVIEW, IVI, Telnet và Máy chủ web
Nhỏ gọn và bền chắc: Thiết kế 7,5 kg với các chứng nhận an toàn và tuân thủ EMC tiên tiến
Phụ kiện tiêu chuẩn đi kèm: Dây nguồn, cáp USB, hướng dẫn nhanh, chuột không dây, vỏ bảo vệ và chứng chỉ hiệu chuẩn
Ứng dụng của SNA5032A
Phạm vi tần số rộng và bộ tính năng phong phú của SNA5032A làm cho nó phù hợp với nhiều ứng dụng RF và vi sóng, chẳng hạn như:
Thiết kế và kiểm định anten – Đặc trưng hóa suy hao phản xạ, khớp trở kháng và hiệu suất bức xạ trên các dải tần số.
Kiểm tra bộ lọc và bộ khuếch đại – Đo suy hao chèn, độ lợi và băng thông với độ chính xác cao.
Hệ thống truyền thông tần số cao – Hỗ trợ phát triển và xác minh các mô-đun 5G, vệ tinh và radar.
Đặc trưng hóa vật liệu – Sử dụng các phương pháp dựa trên VNA để đánh giá các đặc tính điện môi.
Phát triển thiết bị IoT và không dây – Đảm bảo tuân thủ các yêu cầu hiệu suất RF nghiêm ngặt trong các thiết kế nhỏ gọn.
Kết nối và điều khiển

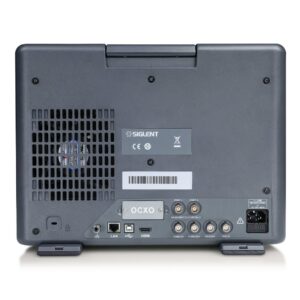

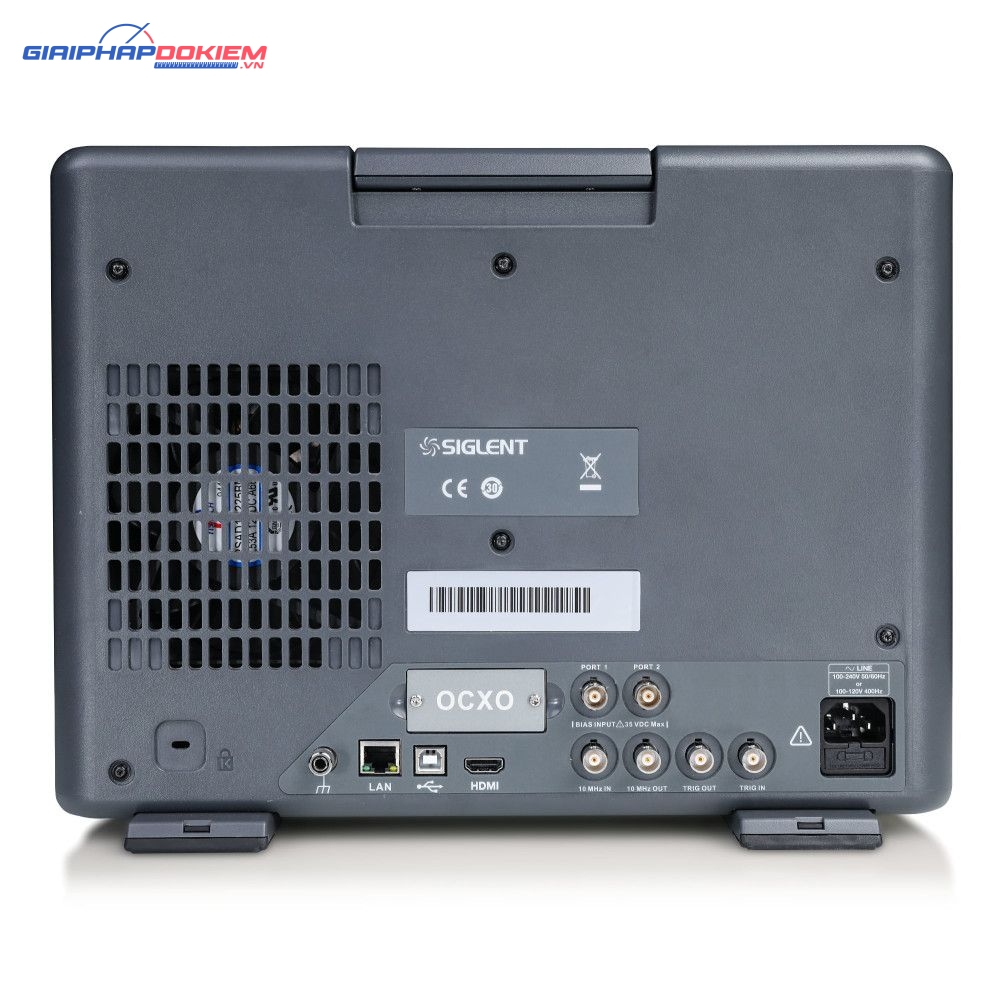

Để tích hợp liền mạch vào các hệ thống kiểm tra hiện đại, SNA5032A cung cấp kết nối LAN, thiết bị/máy chủ USB và USB-GPIB, cùng với hỗ trợ điều khiển từ xa đầy đủ qua SCPI, LabVIEW, IVI, Telnet hoặc máy chủ web nhúng. Điều này đảm bảo khả năng tương thích với môi trường kiểm tra tự động và giúp dễ dàng thu thập, phân tích và chia sẻ kết quả giữa các nhóm kỹ thuật.
Một giải pháp đáng tin cậy cho các kỹ sư RF
Siglent SNA5032A cân bằng giữa hiệu suất tiên tiến, các tính năng đo lường linh hoạt và giá cả cạnh tranh, làm cho nó trở thành một công cụ mạnh mẽ cho bất kỳ kỹ sư nào làm việc với các hệ thống tần số cao.
Sự kết hợp giữa khả năng đo lường chính xác và dễ sử dụng đảm bảo kết quả đáng tin cậy cho cả thử nghiệm hàng ngày và các dự án nghiên cứu nâng cao.
Thông số kỹ thuật phần cứng chính bao gồm:
Độ phân giải tần số: 1 Hz
Dải mức đầu ra: –55 dBm đến +10 dBm
Độ phân giải mức: 0,05 dB
Dải động: lên đến 125 dB
Tích hợp mạch bias-tee để kiểm tra đặc tính thiết bị chủ động
Ngõ ra video HDMI để kết nối màn hình ngoài
