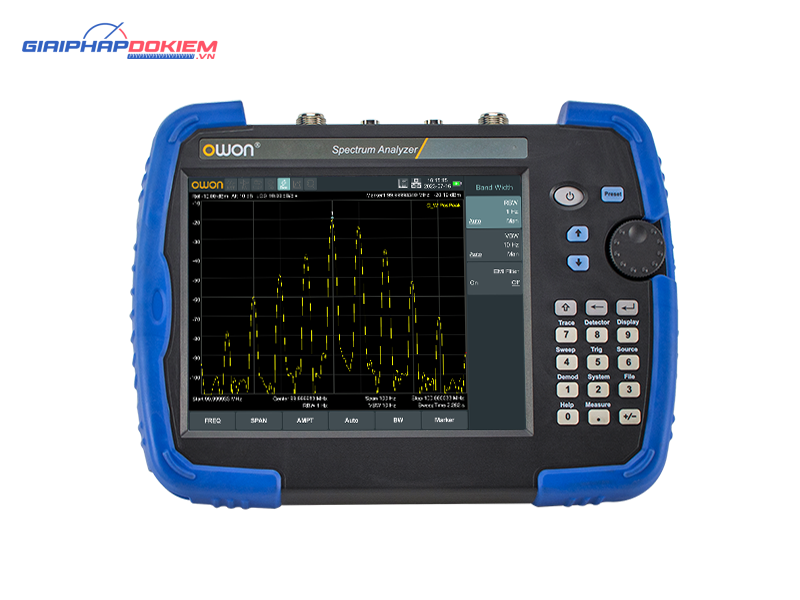

Máy phân tích phổ cầm tay OWON HSA1075-TG (9 kHz – 7.5 GHz)

Thông số kỹ thuật máy phân tích phổ cầm tay OWON HSA1075-TG

Tần số

• Dải tần số: 9 kHz đến 7.5 GHz
• Độ rộng quét tần (Frequency Span):
  • Dải quét: 0 Hz, 100 Hz đến tần số cực đại của thiết bị
  • Sai số quét: ± span / (sweep points – 1)
• Nhiễu pha SSB (20℃ đến 30℃, fc = 1 GHz, RBW = 1 kHz, VBW = 1 kHz):
  • Độ lệch sóng mang 10 kHz: < -106 dBc/Hz (Typical)
  • Độ lệch sóng mang 100 kHz: < -104 dBc/Hz (Typical)
  • Độ lệch sóng mang 1 MHz: < -115 dBc/Hz (Typical)

Băng thông

• Độ phân giải RBW: 1 Hz đến 1 MHz (theo chuỗi 1 – 3 – 5 – 10)
• Độ chính xác RBW: < 5% (Typical, RBW ≤ 1 MHz)
• Hệ số dạng bộ lọc RBW (60 dB : 3 dB): < 5:1 (Typical, kỹ thuật số, gần dạng Gaussian)
• Độ rộng băng thông video (VBW): 10 Hz đến 3 MHz

Biên độ và mức đo

• Dải đo biên độ: DANL đến +20 dBm, 1 MHz đến 3.6 GHz, Preamp Off
• Mức tham chiếu: -80 dBm đến +30 dBm, bước 0.1 dBm
• Tiền khuếch đại (Preamp): 20 dB (danh định), 9 kHz đến 3.6 GHz
• Mức nhiễu trung bình hiển thị (DANL):
  • Preamp Off:
    • 9 kHz đến 1 MHz: -95 dBm (Typical), < -88 dBm
    • 1 MHz đến 500 MHz: -140 dBm (Typical), < -130 dBm
    • 500 MHz đến 3.6 GHz: -138 dBm (Typical), < -128 dBm
    • 3.6 GHz đến 6 GHz: -134 dBm (Typical), < -124 dBm
    • 6 GHz đến 7.5 GHz: -129 dBm (Typical), < -119 dBm
  • Preamp On:
    • 9 kHz đến 1 MHz: -135 dBm (Typical), < -128 dBm
    • 1 MHz đến 500 MHz: -160 dBm (Typical), < -150 dBm
    • 500 MHz đến 3.6 GHz: -158 dBm (Typical), < -148 dBm
    • 3.6 GHz đến 6 GHz: -154 dBm (Typical), < -144 dBm
    • 6 GHz đến 7.5 GHz: -149 dBm (Typical), < -139 dBm
• Đáp ứng tần số (20℃ đến 30℃, độ ẩm tương đối 30% đến 70%, suy giảm ngõ vào = 20 dB, tần số tham chiếu = 50 MHz):
  • Preamp Off (fc ≥ 100 kHz): ±0.8 dB; ±0.4 dB (Typical)
  • Preamp On (fc ≥ 1 MHz): ±0.9 dB; ±0.5 dB (Typical)

Độ chính xác và sai số

• Độ chính xác biên độ tuyệt đối:
  (Điều kiện: 20℃ đến 30℃, fc = 50 MHz, Span = 200 kHz, RBW = 10 kHz, VBW = 10 kHz, Detector peak, suy giảm RF = 10 dB, mức tin cậy 95%)
  • Preamp Off: ±0.4 dB, mức tín hiệu ngõ vào -20 dBm
  • Preamp On: ±0.5 dB, mức tín hiệu ngõ vào -40 dBm

Nguồn tín hiệu quét (Tracking Generator)

• Dải tần số: 100 kHz đến 7.5 GHz
• Mức công suất ngõ ra: -40 dBm đến 0 dBm
• Độ phân giải mức công suất: 1 dB
• Độ phẳng công suất ngõ ra: ±3 dB

Giao diện và hiển thị

• Màn hình: LCD TFT 8 inch
• Giao diện kết nối: USB Host / USB Device / LAN

Kích thước và trọng lượng

• Kích thước (W × H × D): 265 mm × 190 mm × 58 mm
• Trọng lượng: Xấp xỉ 2.5 kg (không bao gồm bao bì)
