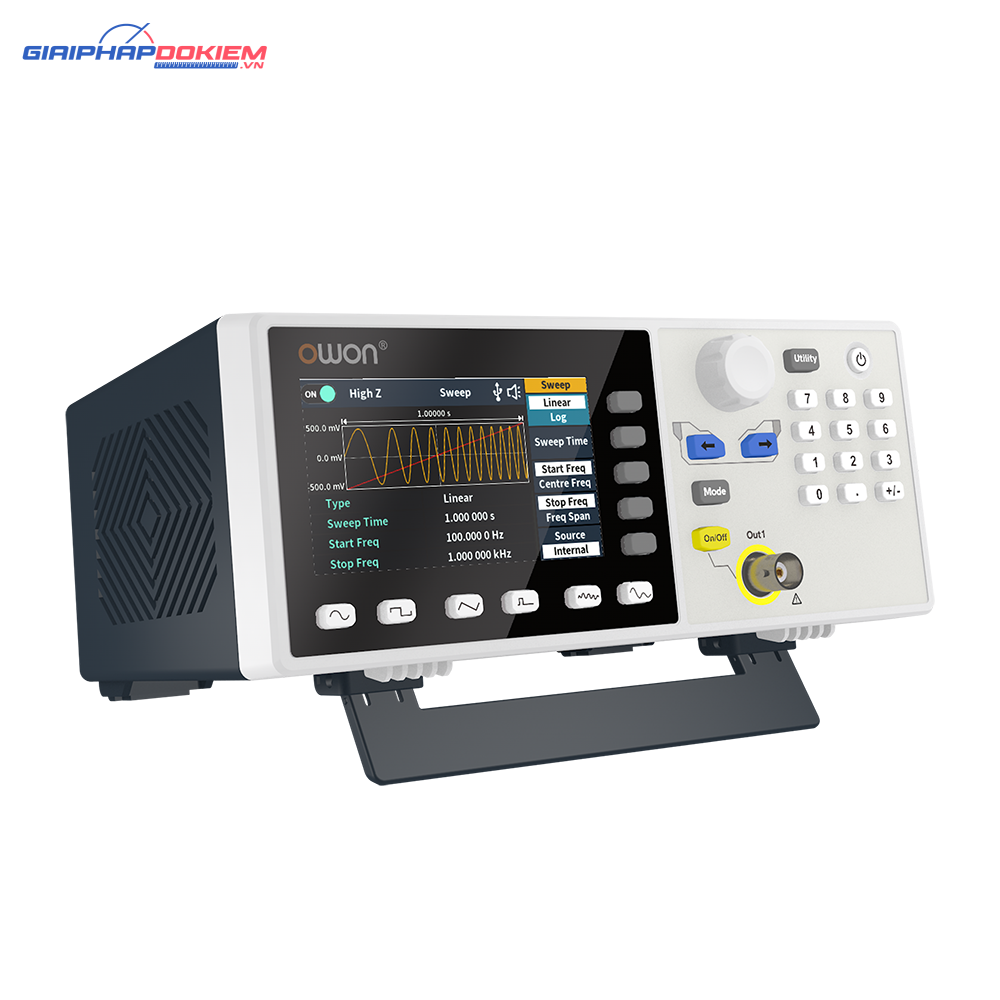

Máy phát xung OWON DGE3061 1CH 60MHz

Thông số kỹ thuật của Máy phát xung OWON DGE3061

Thông số cơ bản

• Số kênh đầu ra: 1 kênh
• Tần số đầu ra tối đa: 60 MHz
• Tốc độ lấy mẫu: 300MSa/s
• Độ phân giải dọc: 14 bit

Đặc tính dạng sóng

• Dạng sóng tiêu chuẩn: Sin, vuông, xung, ramp, nhiễu
• Dạng sóng tùy ý: Tăng theo cấp số nhân, giảm theo cấp số nhân, sin(x)/x, sóng bước và các dạng sóng khác (tích hợp sẵn 160 dạng sóng)
• Độ dài dạng sóng tùy ý: 2 điểm – 100K điểm
• Tốc độ lấy mẫu dạng sóng tùy ý: 300MSa/s

Dải tần số (Độ phân giải 1μHz)

• Sóng Sin: 1μHz – 60 MHz
• Sóng vuông: 1μHz ~ 20 MHz
• Sóng xung: 1μHz ~ 20 MHz
• Sóng ramp: 1μHz ~ 2 MHz
• Sóng nhiễu: 20 MHz (-3dB, điển hình)
• Sóng tùy ý: 1μHz ~ 10 MHz

Biên độ và bù DC

• Biên độ (ở tải 50Ω): 1mVpp ~ 10Vpp (≤ 10MHz); 1mVpp ~ 5Vpp (≤ 60 MHz)
• Phạm vi bù DC (AC+DC): ±(10 Vpk – Biên độ Vpp/2) ở trở kháng cao; ±(5 Vpk – Biên độ Vpp/2) ở 50 Ω
• Độ phân giải bù DC: 1mV hoặc 4 chữ số
• Trở kháng tải: 50Ω (điển hình)
• Độ chính xác độ lệch DC: ±(1% của |setting| + 1 mV + biên độ Vpp * 0,5%)

Chức năng điều chế (Modulation)

• Các loại điều chế: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, Sweep, Burst

Thông số bộ đếm tần số (Counter)

• Chức năng đo: Tần số, chu kỳ
• Dải tần số: 100 MHz ~ 200 MHz
• Độ phân giải tần số: 6 chữ số

Thông số chung và cổng kết nối

• Màn hình hiển thị: LCD 3.6 inch
• Chế độ đầu vào: Đầu vào điều chế bên ngoài, đầu vào kích hoạt bên ngoài, đầu vào / đầu ra đồng hồ tham chiếu bên ngoài
• Cổng giao tiếp: USB Host, USB Device

Kích thước và trọng lượng

• Kích thước (Rộng × Cao × Sâu): 200 x 92 x 157 mm
• Trọng lượng (không bao gồm bao bì): 0.8 kg
