Máy tạo xung EFT IEC61000-4-4 đầu ra 5KV tích hợp CDN 3 pha và màn hình cảm ứng PLC
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm
Máy tạo xung EFT IEC61000-4-4 đầu ra 5KV tích hợp CDN 3 pha và màn hình cảm ứng PLC
Tổng quan sản phẩm
Dòng máy tạo xung đột biến điện nhanh (EFT) series EFT-5K là thiết bị đo kiểm chuẩn xác cao được thiết kế chuyên dụng cho các thử nghiệm tương thích điện từ (EMC) theo tiêu chuẩn quốc tế IEC61000-4-4. Thiết bị có khả năng phát ra các chuỗi xung đột biến nhanh với điện áp lên đến 5KV, hỗ trợ dải tần số lặp lại rộng từ 0.1 đến 1200kHz. Đây là giải pháp lý tưởng để đánh giá khả năng miễn nhiễm nhiễu xung của hệ thống điều khiển công nghiệp, thiết bị gia dụng, thiết bị y tế, linh kiện điện tử và ô tô.
Hệ thống tích hợp sẵn mạng ghép nối và tách tín hiệu (CDN) 3 pha 5 dây với tải dòng 16A hoặc 30A, đảm bảo mô phỏng chính xác các hiện tượng nhiễu điện lưới thực tế trên hệ thống điện 3 pha thương mại và công nghiệp.
Thông số kỹ thuật chi tiết
| Thông số | Giá trị kỹ thuật |
|---|---|
| Model | EFT-5K16 / EFT-5K30 |
| Tiêu chuẩn áp dụng | IEC61000-4-4 |
| Điện áp đầu ra mạch hở | 0.25 – 5kV ±5% |
| Điện áp đầu ra tải 50Ω | 0.125 – 2.5kV ±5% |
| Dạng sóng xung | 5/50ns (tải 50Ω/1000Ω) |
| Thời gian tăng (Rise Time) | 5ns ±30% (tải 50Ω) |
| Trở kháng đầu ra | 50Ω ±20% |
| Cực tính đầu ra | Dương / Âm (Positive / Negative) |
| Tần số lặp lại (Repetition Frequency) | 0.1 – 1200.0kHz ±10% |
| Thời gian chùm xung (Burst Duration) | [email protected]/5kHz, 750μs@100kHz, 250μs@300kHz |
| Chu kỳ chùm xung (Burst Period) | 100 – 999ms (có thể điều chỉnh) |
| Mạng ghép nối tích hợp (CDN) | 3 pha 380V/16A hoặc 380V/30A, 50/60Hz |
| Tụ ghép (Coupling Capacitor) | 33nF ±10% |
| Hệ thống điều khiển | Màn hình cảm ứng PLC LCD 7 inch |
| Nguồn điện hoạt động | AC220V ±10%, 50/60Hz, 300W |
| Kích thước (Dài x Rộng x Cao) | 470mm(W) × 215mm(H) × 500mm(D) |
| Trọng lượng | Khoảng 25kg |
| Bảo hành | 12 Tháng |
Đặc điểm nổi bật của thiết bị
Kiểm soát dạng sóng chính xác tuyệt đối
Sử dụng các điện trở công suất cao không cảm ứng (non-inductive resistors) nhập khẩu chất lượng cao, thiết bị đảm bảo dạng sóng xung phát ra luôn ổn định và không bị biến dạng, đáp ứng nghiêm ngặt các yêu cầu của IEC61000-4-4. Độ chính xác dạng sóng giúp loại bỏ rủi ro sai lệch kết quả thử nghiệm, tránh việc phải thiết kế lại sản phẩm không cần thiết hoặc bỏ sót lỗi tương thích điện từ.
Vận hành thông minh và thân thiện
Giao diện màn hình cảm ứng LCD 7 inch hiển thị trực quan các thông số theo thời gian thực. Hệ thống cho phép lưu trữ tới 1000 cấu hình thử nghiệm, giúp kỹ thuật viên dễ dàng truy xuất các quy trình đo lặp lại. Tích hợp sẵn cảm biến nhiệt độ – độ ẩm để theo dõi chặt chẽ điều kiện môi trường phòng lab trong suốt quá trình thử nghiệm.
Tích hợp mạng CDN 3 pha toàn diện
Mạng ghép/tách tín hiệu CDN 3 pha 5 dây được tích hợp trực tiếp bên trong khung máy, loại bỏ hoàn toàn nhu cầu kết nối thiết bị ghép nối bên ngoài phức tạp. Hỗ trợ tùy chọn linh hoạt các chế độ ghép nối (L1, L2, L3, N, PE) phù hợp với đa dạng cấu hình thử nghiệm thực tế.
Ứng dụng thực tế
Dòng máy phát xung EFT-5K là thiết bị không thể thiếu cho các phòng thử nghiệm đảm bảo chất lượng (QA), phòng đo kiểm EMC và các đơn vị chứng nhận tiêu chuẩn:
- Thử nghiệm trước chứng nhận (Pre-compliance) cho các bộ điều khiển tự động hóa công nghiệp (PLC, biến tần, cảm biến).
- Kiểm định chứng nhận thiết bị gia dụng và hệ thống quản lý năng lượng thông minh.
- Đánh giá độ tương thích điện từ cho thiết bị y tế và hệ thống theo dõi bệnh nhân.
- Thử nghiệm khả năng miễn nhiễm nhiễu đột biến cho linh kiện điện tử ô tô, bao gồm hộp điều khiển động cơ (ECU).
Cơ chế tự chẩn đoán và an toàn vận hành
Thiết bị kết hợp công nghệ xung tiên tiến cùng hệ thống điều khiển thông minh mang lại kết quả đo có độ lặp lại cao. Chức năng tự chẩn đoán (self-diagnosis) liên tục giám sát trạng thái đầu ra cao áp và xung lực, tự động phát hiện các điểm bất thường để bảo vệ an toàn cho cả thiết bị đo lẫn mẫu thử (DUT).
Hệ thống hỗ trợ linh hoạt các chế độ chùm xung đồng bộ (synchronous) hoặc không đồng bộ (asynchronous), cùng khả năng thiết lập góc pha tự do từ 0° đến 360°, hỗ trợ kỹ sư tái hiện chính xác kịch bản xung nhiễu thực tế.

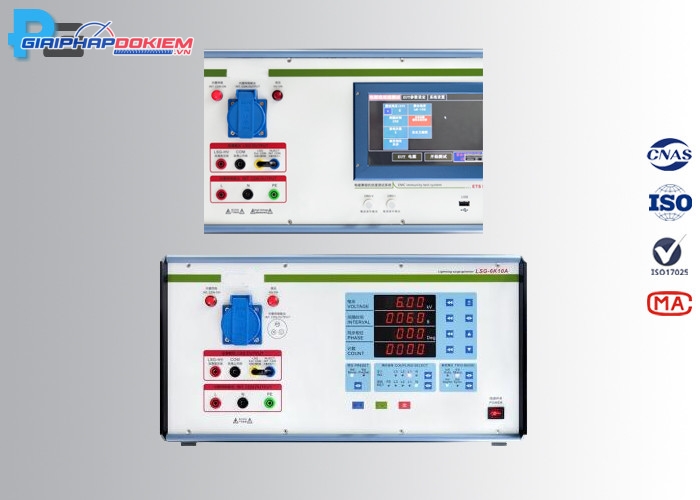

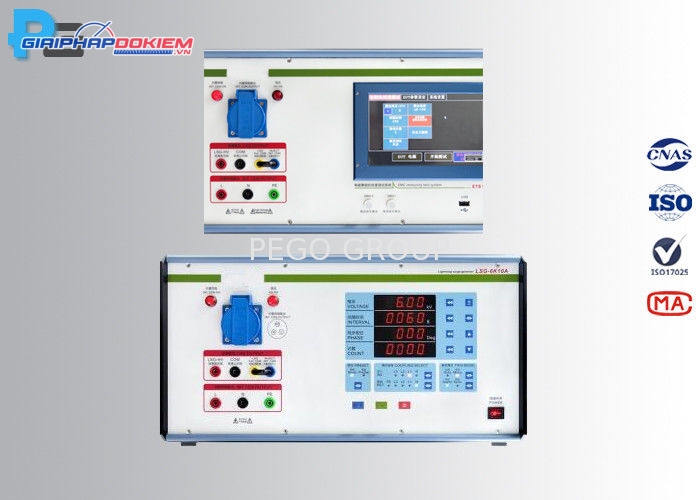

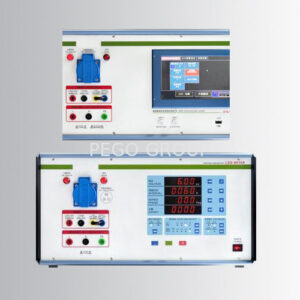

Hình ảnh thực tế sản phẩm
