Máy tạo xung sét và sóng dao động kết hợp 6kV chuẩn IEC61000-4-12
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm

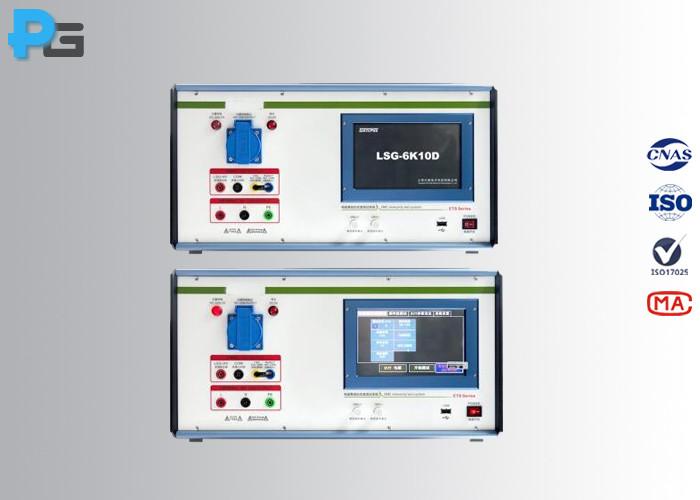

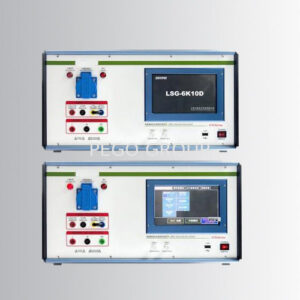

Máy tạo xung sét và sóng dao động kết hợp 6kV chuẩn IEC61000-4-12
Thiết bị kết hợp máy tạo sóng dao động (Ring Wave) và tạo xung sét (Surge Generator) 6kV được thiết kế đáp ứng hoàn toàn các tiêu chuẩn thử nghiệm khả năng tương thích điện từ quốc tế như IEC61000-4-12, GB/T17626.12, ANSI C62.41/45 cũng như IEC61000-4-5 và GB/T17626.5.
1. Giới thiệu tổng quan
Máy tạo sóng dao động (Ring Wave Generator): Thiết bị được ứng dụng để mô phỏng mạng lưới điện, nguồn cấp cho tải phản kháng, chuyển mạch đường dây điều khiển, cũng như cảm ứng sóng dao động tắt dần trên thiết bị đầu cuối của cáp điện áp thấp do ngắt mạch điện, sự cố đánh thủng cách điện hoặc xung sét gây ra. Thiết bị được sử dụng rộng rãi trong thử nghiệm các thiết bị điện tử.
Máy tạo xung sét (Surge Generator): Được thiết kế chuẩn theo IEC61000-4-5 và GB/T17626.5, đáp ứng tối đa các yêu cầu thử nghiệm xung sét lan truyền trong các lĩnh vực: thiết bị điều khiển công nghiệp, thiết bị gia dụng, điện tử y tế, điện tử viễn thông, linh kiện điện tử và thiết bị điều khiển tự động.
2. Tiêu chuẩn áp dụng
Thiết bị đáp ứng đầy đủ các tiêu chuẩn:
- IEC61000-4-12
- GB/T17626.12
- ANSI C62.41/45
- IEC61000-4-5
- GB/T17626.5
3. Đặc điểm tính năng nổi bật
- Màn hình cảm ứng LCD 7 inch với giao diện đa chức năng, dễ dàng vận hành và cập nhật phần mềm.
- Cho phép người dùng tự lập trình chương trình thử nghiệm, hỗ trợ lưu trữ tới 1000 nhóm dữ liệu bộ nhớ.
- Hỗ trợ kết nối với máy hiện sóng ngoài để giám sát dạng sóng điện áp và dòng điện xung sét.
- Tích hợp sẵn mạng ghép nối/khử ghép (CDN) 1 pha 10A (tối đa 16A), giúp thiết bị gọn gàng và thuận tiện khi sử dụng.
- Trang bị giắc cắm chịu lực cao trên bảng điều khiển, giúp kết nối mẫu thử (EUT) dễ dàng, chắc chắn và tin cậy.
- Giám sát liên tục điện áp và dòng điện làm việc của mẫu thử (EUT), tích hợp cơ chế bảo vệ quá áp và quá dòng.
- Kiểm tra đầu ra xung thông minh, tự động cảnh báo khi có lỗi điện áp hoặc không có đầu ra.
- Tự động nhận diện và phán đoán thông minh các trạng thái bất thường của điện áp cao và đầu ra xung.
4. Thông số kỹ thuật bộ tạo sóng dao động (Ring Wave Generator)
| Tần số dao động điện áp (hở mạch) | 100kHz ± 10% |
| Điện áp đầu ra (hở mạch) | (250V ~ 4000V) ± 10% |
| Thời gian đầu sóng (điện áp hở mạch, T1, 10%~90%) | 0.5μs ± 30% |
| Thời gian đầu sóng (dòng ngắn mạch, T2, 10%~90%) | ≤ 0.9μs |
| Tỷ lệ suy giảm (điện áp hở mạch) | 40% < (PK2)/(PK1) < 110% |
| 40% < (PK3)/(PK2) < 80% | |
| 40% < (PK4)/(PK3) < 80% | |
| Dòng ngắn mạch tại 3500V (PK1) | 292A ± 10% @ 12Ω |
| 117A ± 10% @ 30Ω | |
| Khoảng thời gian xung (Interval) | 1s ~ 99s |
| Số lần phát xung | 1 ~ 9999 lần |
| Chế độ đầu ra | Dương, âm, tự động đảo cực dương/âm |
| Trở kháng đầu ra | 12Ω, 30Ω |
| Góc pha | Không đồng bộ (asynchronous), đồng bộ (synchronous) |
| Mạng ghép và khử ghép (CDN) | 16A 1 pha hoặc 20A 2 pha / 5 dây |
5. Thông số kỹ thuật bộ tạo xung sét (Surge Generator)
| Điện áp đầu ra (hở mạch) | 6kV (Tối đa) ± 5% |
| Thời gian đầu sóng xung áp (Front time) | 1.2μs ± 30% |
| Thời gian nửa giá trị xung áp (Time to half-value) | 50μs ± 20% |
| Dòng điện đầu ra (ngắn mạch) | 3kA (Tối đa) ± 5% |
| Thời gian nửa giá trị xung dòng (Time to half-value) | 20μs ± 20% |
| Cực tính đầu ra | Dương, âm, tự động đổi cực dương/âm |
| Trở kháng đầu ra | 2Ω ± 10% |
| Chế độ đồng bộ | Đồng bộ (Synchronization), không đồng bộ (Asynchronization) |
| Góc pha bơm xung | Cài đặt tự do từ 0° － 360°, độ phân giải: 1° |
| Chế độ kích hoạt (Trigger mode) | Tự động, thủ công, kích đơn (single) |
| Số lần phát xung sét | 1 – 9999 lần |
| Bộ nhớ | 1000 nhóm |
| Khoảng thời gian phát xung sét | 20 – 9999s |
| Độ chính xác | 5% |
| Mạng ghép và khử ghép (CDN) tích hợp | AC: 1 pha 300V, 10A (Tối đa 16A), 50/60Hz |
| DC: 300V, 10A (Tối đa) | |
| Môi trường làm việc | Nhiệt độ: 15°C － 35°C; Độ ẩm: 0% － 75% |
| Nguồn cấp mẫu thử (EUT) | AC 220V ± 10%, 50/60Hz, khoảng 300W |
| Kích thước | Rộng 470mm x Cao 260mm x Sâu 500mm |
| Khối lượng | Khoảng 35kg |
