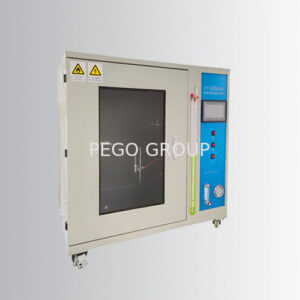

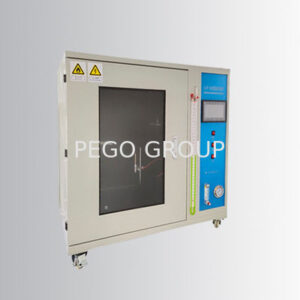

Máy thử nghiệm độ cháy ngang và thẳng đứng 50W IEC60695-11-4
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm
Máy thử nghiệm độ cháy ngang và thẳng đứng 50W IEC60695-11-4
1. Giới thiệu tổng quan
Máy thử nghiệm độ cháy ngang và thẳng đứng (Horizontal and Vertical Flame Tester) được thiết kế và chế tạo đáp ứng nghiêm ngặt các tiêu chuẩn IEC60695-11-4, GB/T 5169.22, IEC60695-11-10, GB/T 5169.16, GB/T2408, Điều 30.2 của tiêu chuẩn IEC60335-1, cũng như Điều 9.3.2 và Điều 14.7 của tiêu chuẩn IEC61010-1.
Thiết bị được ứng dụng rộng rãi trong thử nghiệm khả năng chống cháy của vật liệu sử dụng trong đèn chiếu sáng, thiết bị gia dụng gia đình, thiết bị IT/AV và các phụ kiện linh kiện điện tử. Máy có chức năng tạo ngọn lửa thử nghiệm hòa trộn trước công suất danh định 50W với tổng chiều cao ngọn lửa đạt khoảng 20mm.
Hệ thống được trang bị đồng bộ các linh kiện chất lượng cao gồm: màn hình cảm ứng màu 7 inch, bộ điều khiển lập trình PLC, đầu đốt Bunsen tiêu chuẩn, đồng hồ đo áp suất ngược Dwyer nhập khẩu, lưu lượng kế khí metan, đồng hồ đo áp suất, van điều tiết lưu lượng khí, khối đồng hiệu chuẩn, cặp nhiệt điện bọc giáp loại K Omega nhập khẩu và bộ điều khiển từ xa 4 nút bấm tiện lợi.
2. Tiêu chuẩn áp dụng
- IEC60695-11-4: Fire hazard testing – Part 11-4: Test flames – 50 W flame – Apparatus and confirmational test method
- IEC60695-11-10: Fire hazard testing – Part 11-10: Test flames – 50 W horizontal and vertical flame test methods
- UL94: Tests for Flammability of Plastic Materials for Parts in Devices and Appliances
- IEC60335-1: Household and similar electrical appliances – Safety – Part 1: General requirements clause 30.2
- IEC61010-1: Safety requirements for electrical equipment for measurement, control, and laboratory use – Part 1: General requirements clause 9.3.2 and 14.7
3. Thông số kỹ thuật chi tiết
| Thông số | Quy cách chi tiết |
|---|---|
| Nguồn điện (Power supply) | AC 220V/50Hz, tối đa 100W (100W max) |
| Hệ thống điều khiển (Control system) | Màn hình cảm ứng màu 7 inch + PLC |
| Bộ định thời gian (Timer) | Tích hợp trong PLC; Độ chính xác: ±0.1s |
| Hệ thống hiệu chuẩn ngọn lửa (Flame calibration system) | Hoàn tất hiệu chuẩn ngọn lửa chỉ với một phím bấm. Hệ thống tự động thực hiện hiệu chuẩn 3 lần và tự động đánh giá từng lần. Nếu có bất kỳ lần nào không đạt, hệ thống sẽ cảnh báo yêu cầu điều chỉnh lại ngọn lửa và tạm dừng lần hiệu chuẩn tiếp theo; nếu đạt yêu cầu, hệ thống sẽ tiếp tục quá trình hiệu chuẩn kế tiếp. |
| Chiều cao ngọn lửa (Flame height) | 20 ± 2mm |
| Khối đồng hiệu chuẩn (Copper Block) | Thiết kế theo Hình 1 tiêu chuẩn IEC60695-11-4, chất liệu đồng điện phân, đường kính: 5.5 ± 0.01mm, chiều cao: 8.8 ± 0.02mm, khối lượng trước khi khoan: 1.76 ± 0.01g |
| Cặp nhiệt điện (Thermocouple) | Cặp nhiệt điện loại K đường kính Φ0.5mm |

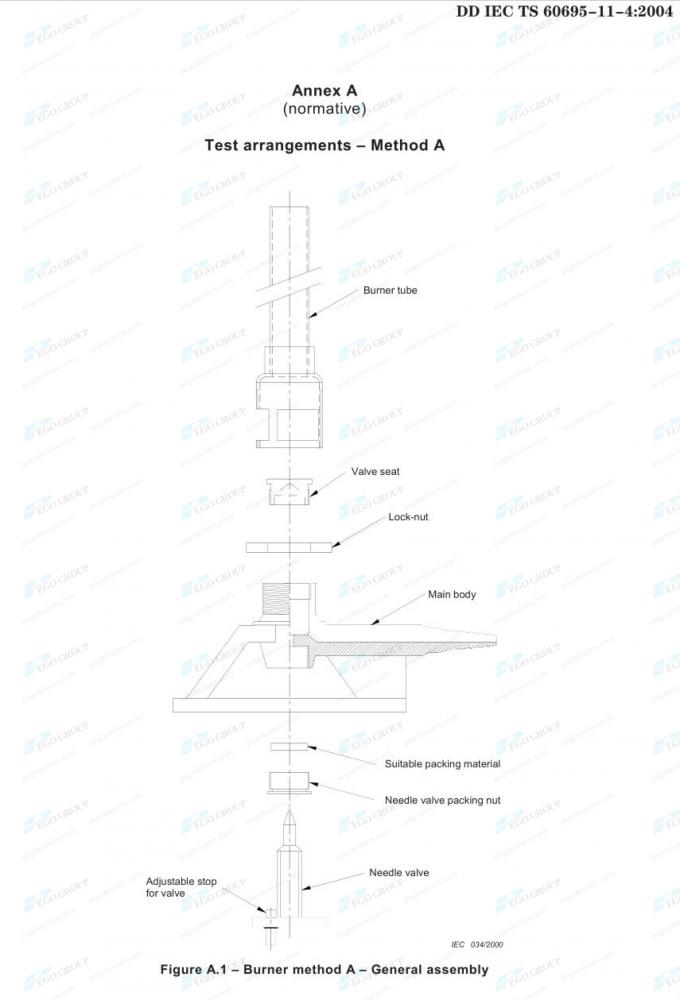

| Đầu đốt (Burner) | Thiết kế theo Hình A.1, đường kính Φ9.5mm ± 0.3mm, đầu đốt Bunsen chiều dài 100mm, công suất nguồn nhiệt: 50W |
| Số lần thử ngọn lửa (Number of flame) | 0 ~ 9999 lần (có thể cài đặt trước) |
| Thể tích buồng thử (Volume of chamber) | ≥0.5 CBM (m³), tích hợp sẵn quạt hút khí thải, đường kính lỗ thông gió/thoát khí: Φ100mm |
| Phương thức đánh lửa (Ignition way) | Thủ công (Manual) |
| Góc nghiêng đầu đốt (Dip angle) | 0°, 20°, 45° (điều chỉnh thủ công) |
| Khí đốt (Fuel gas) | Khí metan 98% (khách hàng tự chuẩn bị) |
| Chế độ dẫn động (Drive Mode) | Tự động, trang bị điều khiển từ xa 4 nút bấm |
| Kích thước thiết bị (Dimension) | 1060mm * 650mm * 1200mm |

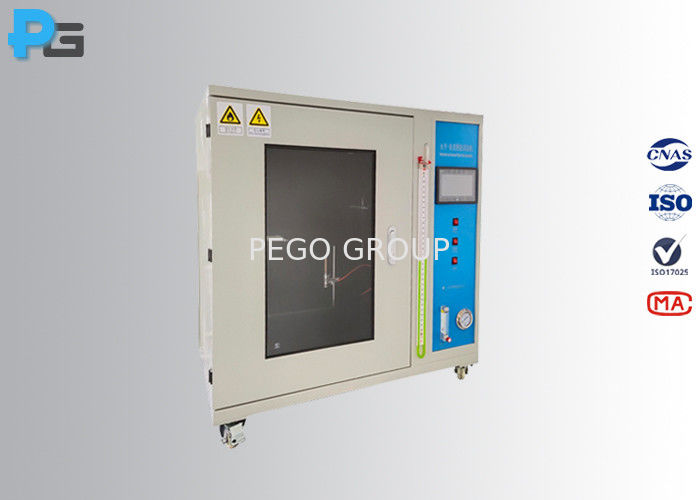

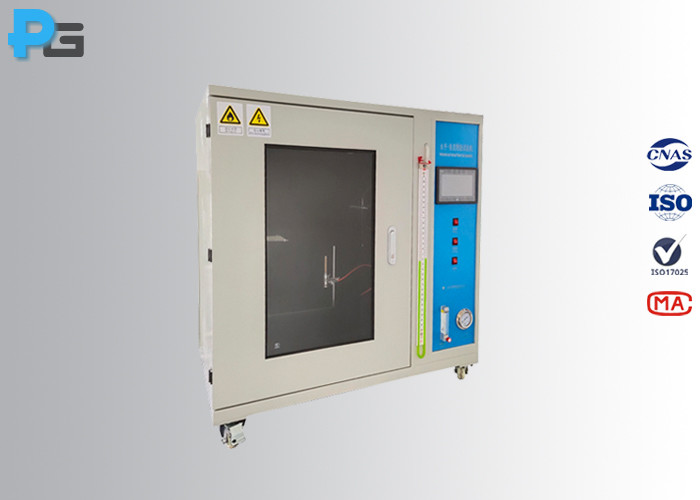

4. Hình ảnh thiết bị
