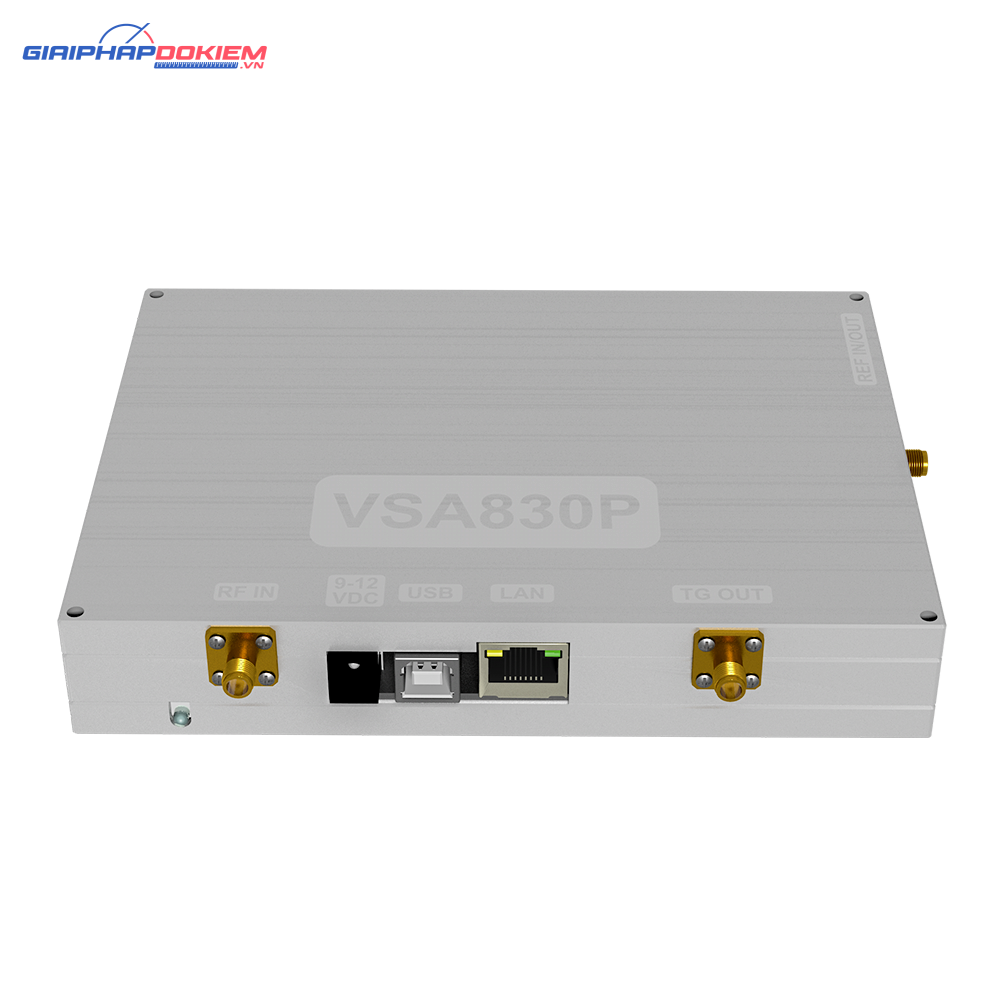

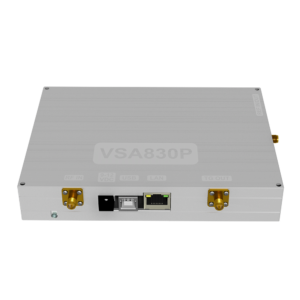

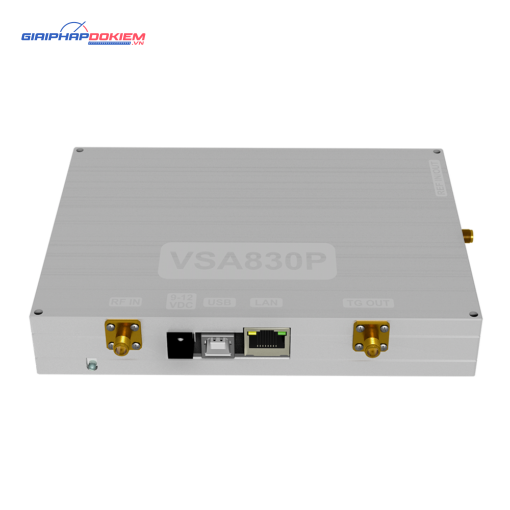

Module phân tích phổ OWON VSA836P (9kHz – 3.6GHz)

Thông số kỹ thuật module phân tích phổ OWON VSA836P

Đặc tính tần số

• Dải tần số: 9kHz – 3.6GHz
• Độ phân giải tần số: 1Hz
• Dải quét tần số: 0 Hz, 100 Hz đến tần số cực đại
• Sai số tần số: ± dải quét / (số điểm quét – 1)
• Độ rộng băng tần phân giải (RBW, -3dB): 1 Hz đến 1 MHz (theo bước 1-3-5-10 tuần tự)
• Độ rộng băng tần video (VBW, -3dB): 10 Hz đến 1 MHz (theo bước 1-3-5-10 tuần tự)

Nhiễu pha SSB (ở 20℃ đến 30℃, fc = 1 GHz)

• Độ lệch 10 kHz (điển hình): < -106dBc/Hz
• Độ lệch 100 kHz (điển hình): < -106dBc/Hz
• Độ lệch 1 MHz (điển hình): < -115dBc/Hz

Đặc tính biên độ và độ nhạy

• Dải biên độ:
  • DANL đến +10dBm (100 kHz ~ 10 MHz, tiền khuếch đại tắt)
  • DANL đến +20dBm (10 MHz ~ 3.6 GHz, tiền khuếch đại tắt)
• Điện áp DC đầu vào tối đa: 50V
• Mức nhiễu trung bình hiển thị (DANL) (Điều kiện: suy hao = 0 dB, RBW = VBW = 100 Hz, bộ dò mẫu, trung bình vệt ≥ 50, nhiệt độ 20℃ đến 30℃, trở kháng đầu vào = 50 Ω, tiền khuếch đại bật):
  • 9 kHz – 1 MHz: -135dBm (điển hình), < -128dBm
  • 1 MHz – 500 MHz: -160dBm (điển hình), < -150dBm
  • 500 MHz – 3.6 GHz: -158dBm (điển hình), < -148dBm
• Đáp ứng tần số:
  • Tiền khuếch đại tắt: < 0.7dB (fc ≥ 9kHz, suy hao = 10dB, so với 50 MHz, nhiệt độ 20℃ đến 30℃)
  • Tiền khuếch đại bật: 1.0dB (fc ≥ 100kHz, suy hao = 10dB, so với 50 MHz, nhiệt độ 20℃ đến 30℃)

Bộ phát quét (Tracking Generator – Tùy chọn)

• Dải tần số bộ phát quét: 100kHz – 3.6GHz

Cổng kết nối và thông số chung

• Cổng giao tiếp: USB Device, LAN
• Dải điện áp đầu vào: +9V ～ +12V
• Dòng điện tiêu thụ: 0.8A (+12V)
• Kích thước (D × R × C): 145 × 120 × 30 (mm)
• Trọng lượng: Xấp xỉ 0.8kg
