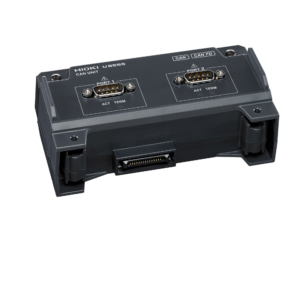

Các tính năng nổi bật của ngõ vào/ngõ ra Hioki U8555
Hioki U8555 có 3 tính năng nổi bật sau đây:
- Đầu vào và đầu ra hỗ trợ chuyển đổi giữa CÓ THỂ / CAN FD.
- Mẫu lấy tối đa mỗi 10 ms cho đến 50 kênh.
- Khả năng đo đạt 500 kênh trong thời gian 100 ms.
U8555 không có khả năng tự động thực hiện các phép đo. Để hoạt động, cần có Bộ nhớ HiLogger LR8450 hoặc LR8450-01 là điều kiện tiên quyết.

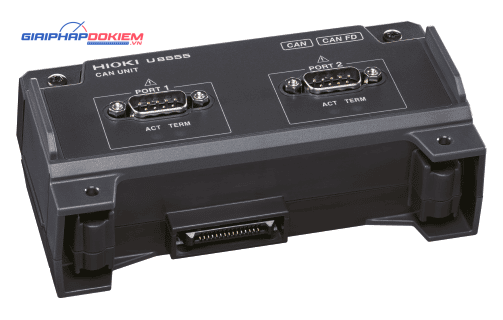

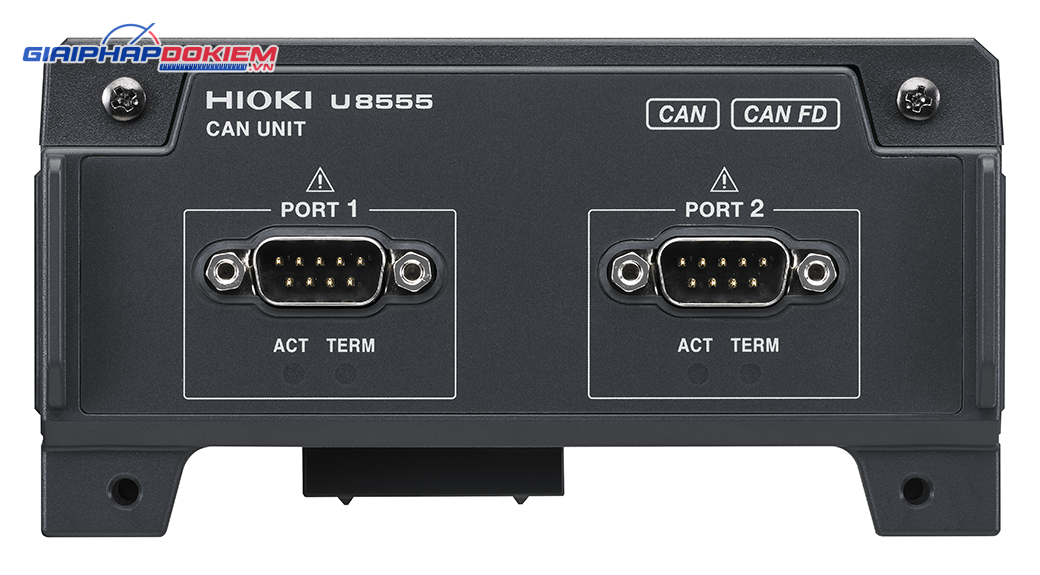

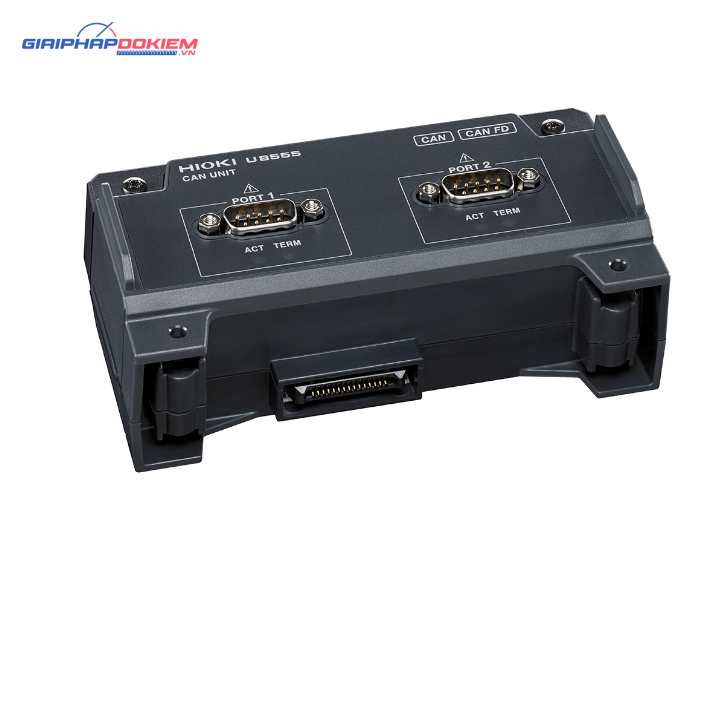

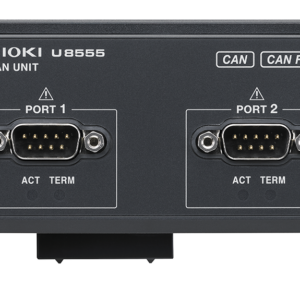

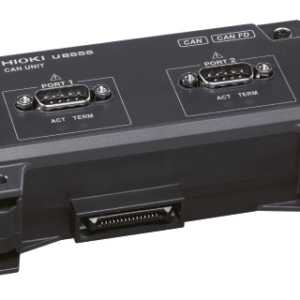

Bộ phận CAN (Đầu vào hoặc đầu ra CAN/CAN FD)
U8555 không thể tự thực hiện phép đo. Bộ nhớ HiLogger LR8450 hoặc LR8450-01 được yêu cầu riêng.

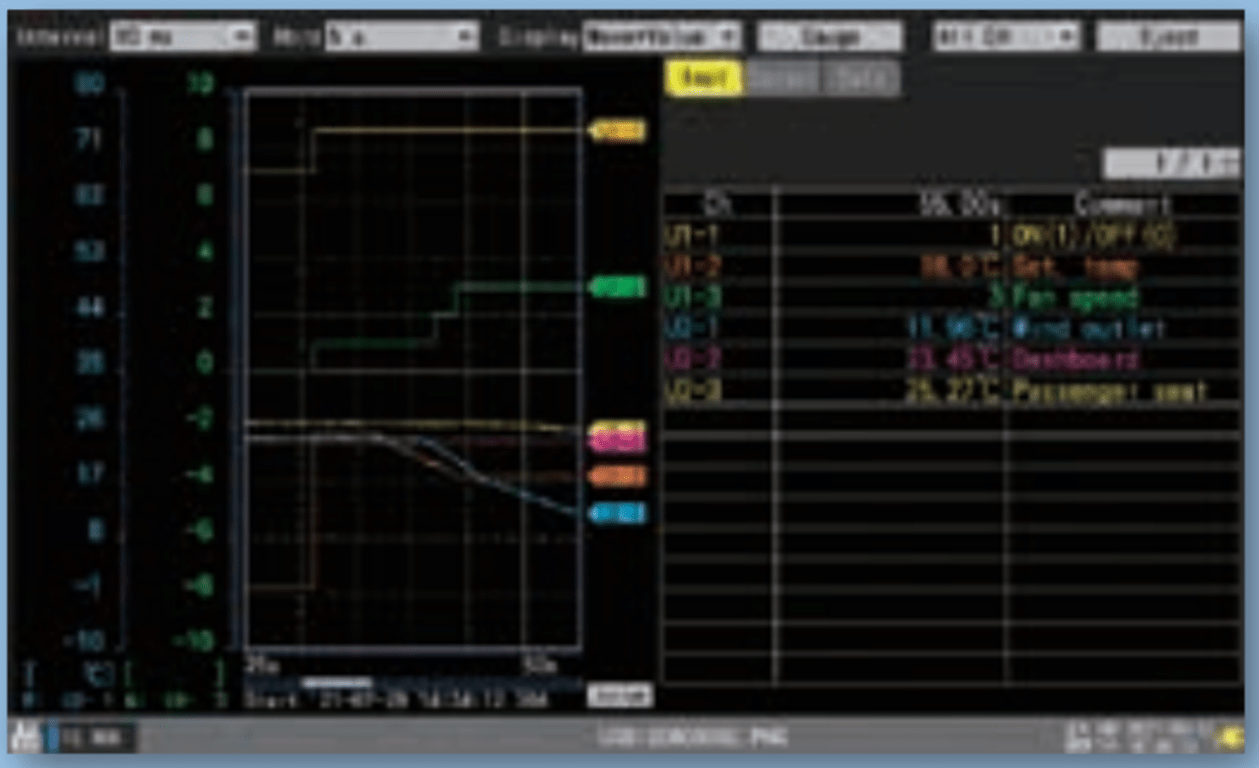

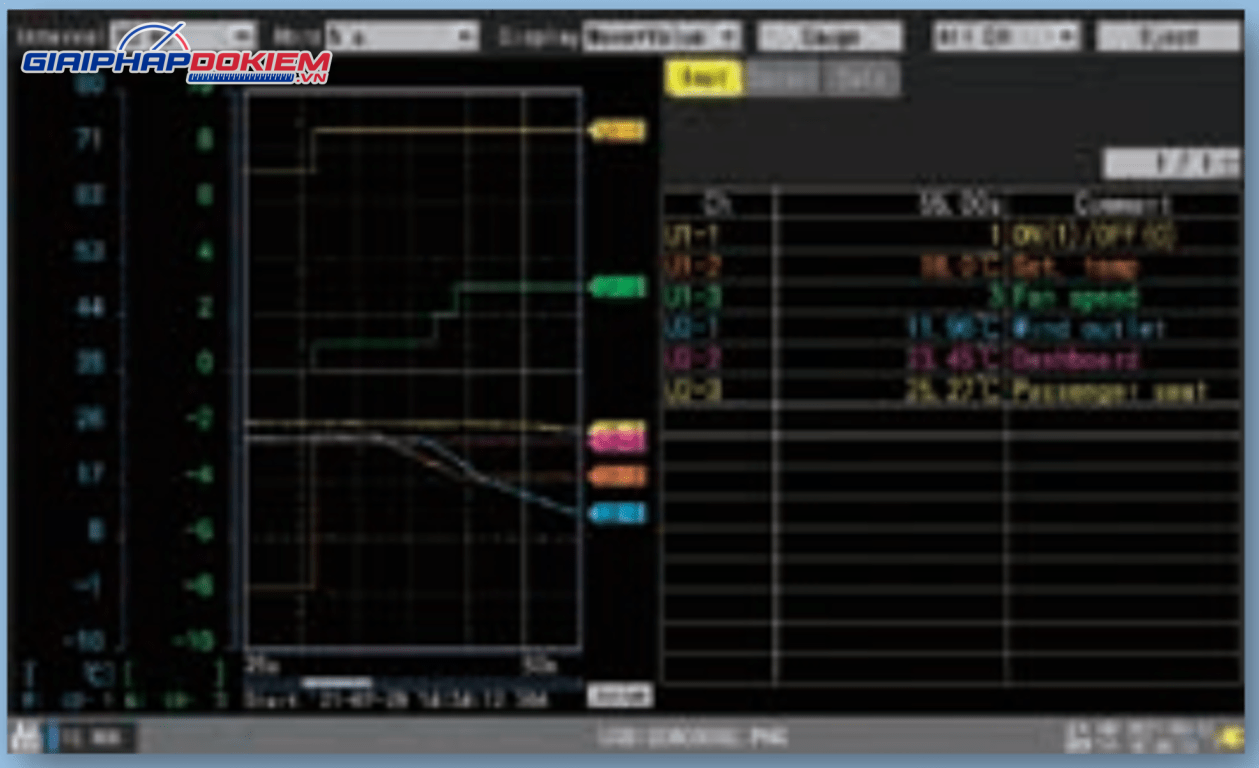

Đồ thị CAN báo hiệu thông tin và dữ liệu analog đồng thời
Tín hiệu CAN được biến đổi thành dạng sóng tương tự và hiển thị dưới dạng biểu đồ trực tiếp. Cùng lúc, việc phân tích dạng sóng của các dữ liệu như điện áp, nhiệt độ, và biến dạng được thực hiện song song với việc xem xét các thông tin từ bus CAN bao gồm tốc độ xe và vòng quay động cơ (RPM).
Đặc tính kỹ thuật cơ bản của Hioki U8555
Dụng cụ có thể kết nối | Bộ nhớ HiLogger LR8450 (Được thiết kế để sử dụng với các đơn vị plug-in) Bộ nhớ HiLogger LR8450-01 (Kiểu mạng LAN không dây) | |||||
---|---|---|---|---|---|---|
Nhiệt độ hoạt động và độ ẩm | -10 ° C – 50 ° C, 80% RH trở xuống (không ngưng tụ) | |||||
Nhiệt độ bảo quản và độ ẩm | -20 ° C – 60 ° C, 80% RH trở xuống (không ngưng tụ) | |||||
Chống rung | JIS D 1601: 1995 5.3 (1), loại 1A (xe chở khách) tương đương | |||||
Phụ kiện | Hướng dẫn sử dụng × 1, vít lắp × 2 | |||||
Thiết bị đầu cuối đầu vào | D-sub 9 pin MALE × 2 | |||||
Chế độ hoạt động | Hỗ trợ chuyển đổi giữa chế độ nhận và chế độ đầu ra giá trị đo | |||||
Chế độ nhận | Số kênh đo lường: Max. 500 kênh (tối đa 500 tín hiệu) | |||||
Chế độ đầu ra giá trị đo được | Chuyển đổi các giá trị đo LR8450 và xuất chúng dưới dạng khung CAN. | |||||
Các giao thức được hỗ trợ | CÓ THỂ (ISO11898) CAN FD (ISO11898) CAN FD (không phải ISO) | |||||
Lớp vật lý | ISO11898 (Tốc độ cao) |
