Thiết Bị Đo Và Phân Tích Chất Lượng Điện Năng Hioki PQ3198-94

Name: Thiết Bị Đo Và Phân Tích Chất Lượng Điện Năng Hioki PQ3198-94 - Giải Pháp Đo Kiểm
Brand: HIOKI
SKU: PQ3198-94
Availability: InStock
Rating: 5 (5 reviews)

Giá (chưa VAT): 0₫

Giá (gồm VAT 8%): 0₫

Model: PQ3198-94

Tình trạng: Còn hàng

Nhà sản xuất: Hioki

Xuất xứ: Nhật Bản

Bảo hành: 12 tháng

Model (Mã đặt hàng):

PQ3198	Bộ phụ kiện tiêu chuẩn
PQ3198-92	Bộ phụ kiện tiêu chuẩn, túi đựng C1009, Dây nối L1021-02 x 3, Kìm dòng CT7736 x 4

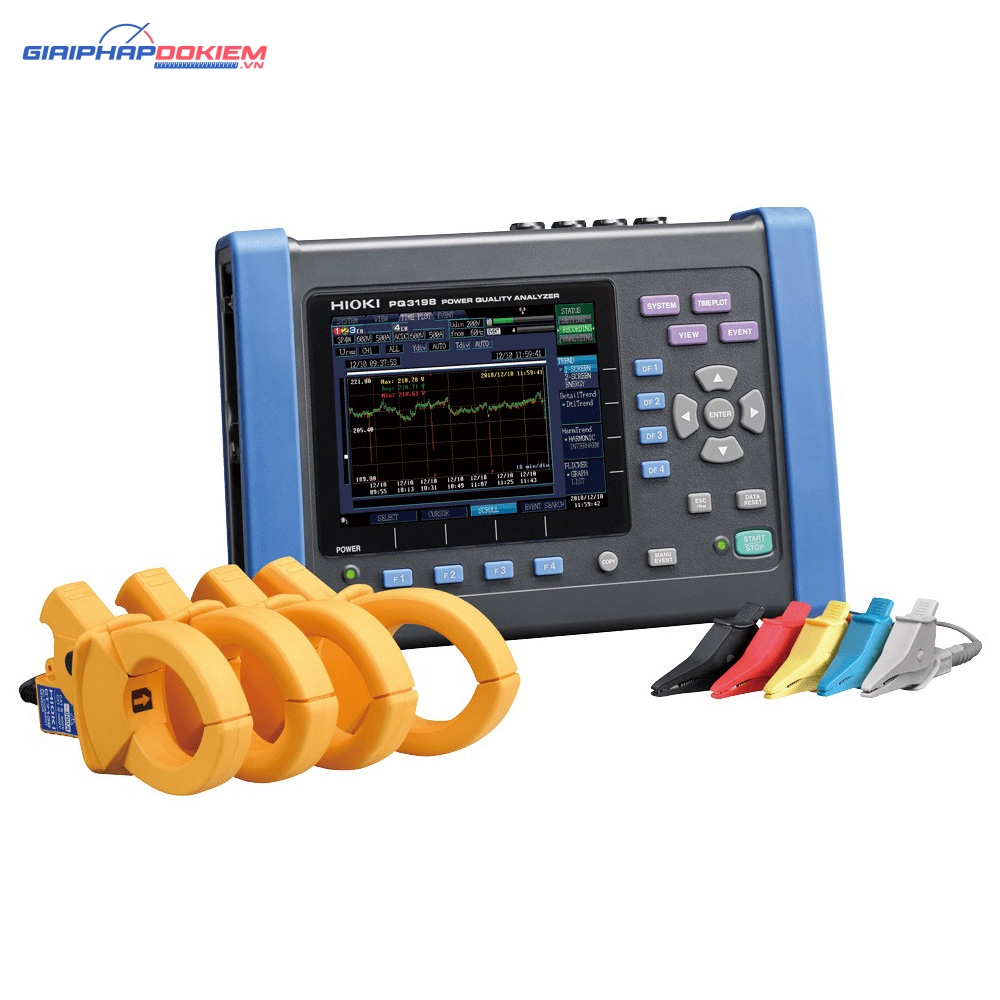

PQ3198-94	Bộ phụ kiện tiêu chuẩn, túi đựng C1009, Dây nối L1021-02 x 3, Kìm dòng CT7045 x 4

Còn 10 trong kho

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Đặt hàng Thêm vào giỏ hàng HOTLINE Gọi ngay 0901668234

Messenger

Zalo

HỖ TRỢ ĐẶT HÀNG/BÁO GIÁ

Mr Hoàng 0901.668.234

Gọi điện Nhắn tin

Mr Nghĩa 0896.922.922

Gọi điện Nhắn tin

Mr Trực 0908.515.929

Gọi điện Nhắn tin

PHỤ KIỆN KÈM THEO

Thẻ Nhớ SD Card 2GB Hioki Z4001

3,600,000₫

Thông tin sản phẩm

Giaiphapdokiem.vn chuyên phân phối Thiết Bị Đo Và Phân Tích Chất Lượng Điện Năng Hioki PQ3198-94

Thiết Bị Đo Và Phân Tích Chất Lượng Điện Năng Hioki PQ3198-94 – POWER QUALITY ANALYZER HIOKI PQ3198-94

Model đặt hàng:

PQ3198	Máy chính không bao gồm kìm đo dòng
PQ3198-92	Kèm theo kìm dòng CT7136* (600A) x 4*
PQ3198-94	Kèm theo kìm dòng CT7045* (600A) x 4*

Thiết bị đo công suất và phân tích chất lượng điện xách tay Hioki PQ3198 là thiết bị tốt nhất với độ chính xác và tin cậy cao dùng để đo các mạch điện 1 pha đến 3 pha. Trong đó, thiết bị phân tích chất lượng điện Hioki PQ3198 cải tiến mới thích hợp cho giám sát và ghi các sự cố bất thường nguồn điện, qua đó giúp điều tra nguyên nhân nhanh chóng. Đồng thời thiết bị còn giúp đánh giá các vấn đề nguồn điện như sụt điện áp, nhấp nháy điện áp, sóng hài và các vấn đề điện khác. Các tính năng mới bao gồm khả năng cấp nguồn và tự động nhận cảm biến dòng điện thẳng từ PQA và nâng cao các khả năng ghi dữ liệu.

Các đặc điểm chính của Hioki PQ3198

– Kiểm tra vấn đề nguồn điện theo Tiêu chuẩn IEC61000-4-30 Class A

– Ghi liên tục với độ chính xác cao (V: ±0.1% điện áp danh định, A: ±0.1% rdg. ±0.1% f.s., W: ±0.2% rdg. ±0.1% f.s.)

– Dải điện áp băng thông rộng cho phép bạn đo thành phần sóng hài lên đến 80 kHz

– Đỉnh điện áp thoáng qua tối đa 6000V lên đến 700 kHz

– Đo đến 6000 A AC

– Hai hệ thống đo điện và tính hiệu suất trên (ch 1, ch 2, ch 3) và ch 4

– Thực hiện phép đo đơn giản với bộ biến tần với tần số cơ bản từ 40 đến 70 Hz và tần số mang tối đa 20 kHz

– Phần mềm PQ ONE miễn phí là công cụ hữu dụng để tạo ra các báo cáo chuyên nghiệp.

– Hộp GPS bán rời để đồng bộ nhiều thiết bị

Đặc tính kỹ thuật cơ bản của Hioki PQ3198 (Độ chính xác được đảm bảo trong 1 năm, Độ chính xác sau điều chỉnh được đảm bảo trong 1 năm)

Mạch đo	1 pha 2 dây, 1 pha 3 dây, 3 pha 3 dây hoặc 3 pha 4 dây thêm 1 kênh đầu vào để đo điện áp, dòng điện, công suất (đo AC hoặc DC)
Phạm vi điện áp	Đo điện áp: 600.00 V rms Đo quá độ điện áp: 6000 kV đỉnh
Phạm vi dòng điện	500.00 mA đến 5.0000 kA AC (phụ thuộc vào loại cảm biến dòng điện sử dụng)
Phạm vi công suất	300.00 W đến 3.0000 MW (được tự động xác định dựa trên phạm vi điện áp và dòng điện đang sử dụng)
Độ chính xác cơ bản	Điện áp: ±0.1% điện áp danh định Dòng điện: ±0.1 % rdg. ±0.1 % f.s. + độ chính xác cảm biến dòng điện Công suất tác dụng: ±0.2 % rdg. ±0.1 % f.s. + độ chính xác cảm biến dòng điện
Hạng mục đo	1. Quá độ điện áp: tốc độ lấy mẫu 2 MHz 2. Chu kỳ tần số: Được tính theo 1 chu kỳ, 40 đến 70 Hz 3. Điện áp (1/2) RMS: phép tính một chu kỳ được làm mới sau mỗi nửa chu kỳ Dòng điện (1/2) RMS: phép tính nửa chu kỳ 4. Quá điện áp, Sụt áp, Ngắt điện áp 5. Dòng điện khởi động 6. So sánh dạng sóng điện áp 7. Giá trị nhấp nháy điện áp tức thời: Theo tiêu chuẩn IEC61000-4-15 8. Tần số 200 ms: Được tính theo 10 hoặc 12 chu kỳ, 40 đến 70 Hz 9. Tần số 10 giây: Được tính theo thời gian toàn bộ chu kỳ trong suốt giai đoạn 10 giây cụ thể, 40 đến 70 Hz 10. Đỉnh sóng điện áp, Đỉnh sóng dòng điện 11. Điện áp, Dòng điện, Công suất tác dụng, Công suất biểu kiến, Công suất phản kháng, Năng lượng tác dụng, Năng lượng phản kháng, hệ số công suất, hệ số công suất thay thế, hệ số mất cân bằng điện áp, hệ số mất cân bằng dòng điện, và hiệu suất. 12. Thành phần sóng hài bậc cao (điện áp/ dòng điện): 2 kHz đến 80 kHz 13. Sóng hài/ Góc pha sóng hài (điện áp/ dòng điện), công suất sóng hài: bậc 0 đến bậc 50 14. Góc pha sóng hài điện áp – dòng điện: bậc 1 đến bậc 50 15. Hệ số tổng biến dạng sóng hài: (điện áp/ dòng điện) 16. Sóng hài trung (điện áp/ dòng điện): bậc 0.5 đến bậc 49.5 17. Hệ số K (hệ số nhân) 18. IEC Flicker, Δ V10 Flicker
Ghi dữ liệu của Hioki PQ3198	ON lặp lại: 1 năm, Sự kiện ghi tối đa: 9999 × 366 ngày (lên đến 9999 sự kiện một ngày) OFF lặp lại: 35 ngày, Sự kiện ghi tối đa: 9999 sự kiện
Giao diện	Thẻ nhớ SD/SDHC, LAN (Chức năng server HTTP server / Chức năng FTP ), USB2.0 (để chuyển dữ liệu)
Hiển thị	Màn hình màu LCD 6.5-inch TFT (640 × 480 điểm)
Nguồn điện cung cấp cho Hioki PQ3198	Bộ chuyển đổi AC Z1002 (100 V đến 240 V AC, 50/60 Hz, dòng điện định mức 1.7 A), Bộ Pin sạc Z1003 (Sử dụng liên tục: 180 phút, Thời gian sạc: Tối đa 5 tiếng 30 phút với bộ chuyển đổi AC)
Kích thước và khối lượng của Hioki PQ3198	300 mm (11.81 in)W × 211 mm (8.31 in)H × 68 mm (2.68 in)D, 2.6 kg (91.7 oz) (bao gồm bộ pin sạc Z1003)
Phụ kiện của máy Hioki PQ3198	Hướng dẫn sử dụng ×1, Hướng dẫn đo ×1, Dây đo điện áp L1000 ×1 set (Đỏ/ Vàng/ Xanh/ Xám mỗi loại 1 dây, Đen: 4 dây, dài 3m (9.84ft), Kẹp cá sấu ×8), kẹp màu, Bộ chuyển đổi AC Z1002 ×1, Strap ×1, Dây cáp USB (Độ dài 1 m 3.28 ft) ×1, Bộ pin sạc Z1003 ×1, Thẻ nhớ SD 2GB Z4001 ×1, Phần mềm ứng dụng (PQ ONE) ×1

	Duy trì và quản lý năng lượng điện; phân tích các vấn đề dễ dàng, tin cậy hơn bao giờ hết với Hioki PQ3198 Vai trò thiết yếu của năng lượng điện trong xã hội ngày nay đặt ra yêu cầu phải bảo trì và quản lý hàng ngày nhằm đảm bảo không có vấn đề xảy ra. Trong trường hợp có vấn đề, ví dụ như khi 1 thiết bị hỏng hoặc nhu cầu tăng đột ngột, các kỹ sư cần phải phân tích nguyên nhân nhanh chóng. Lúc này, thiết bị phân tích chất lượng điện Hioki PQ3198 và Hioki PQ3100 sẽ là trợ thủ đắc lực dành cho các nhân viên hiện trường – những người cần phân tích đặc tính nguồn điện thông qua các phương tiện đo lường có khả năng chụp lại toàn bộ phạm vi bất thường nguồn điện một cách tin cậy và đặc biệt dễ sử dụng xuyên suốt toàn bộ trải nghiệm của người dùng, từ kết nối thiết bị đến ghi dữ liệu.
	Phân tích vấn đề nguồn điện thiết bị dễ dàng khi dùng Hioki PQ3198 Chụp lại đầy đủ phạm vi bất thường nguồn điện, bao gồm ngắt điện tạm thời, sụt điện áp, và dao động tần số, trong khi ghi lại xu hướng nhằm giúp điều tra nguyên nhân mất điện đột ngột và các trục trặc không mong muốn trên thiết bị.
	Ghi dữ liệu chất lượng cho hệ thống điện Ghi lại các dao động trong điện áp, dòng điện, công suất, sóng hài, và nhấp nháy điện áp khi kết nối với hệ thống dễ biến động như nguồn năng lượng tái tạo hoặc trạm sạc EV đến lưới điện. Dễ dàng phân tích dữ liệu với phần mềm PQ ONE đi kèm.
	Đo dòng điện AC/DC của Hioki PQ3198 Sử dụng cảm biến dòng AC/DC tự hiệu chỉnh về 0 để đo dòng điện DC một cách chính xác trong khoảng thời gian dài. Do cảm biến được cấp điện bởi thiết bị nên không cần cài thêm nguồn điện riêng bên ngoài.
	Nắm bắt sự bất thường nguồn điện một cách tin cậy với những cài đặt đơn giản Thiết bị Hioki PQ3198 và Hioki PQ3100 có thể đo mọi tham số trong một lần, bao gồm công suất, sóng hài và dạng sóng bất thường. Quá độ điện áp Quá điện áp Sụt điện áp Mất điện Dao động tần số Dòng điện khởi động Sóng hài Sóng hài bậc cao Mất cân bằng
	Đồng thời ghi dạng sóng sự kiện và đồ thị xu hướng của Hioki PQ3198 < Dạng sóng sự kiện > Khi một sự kiện xảy ra, thiết bị ghi dạng sóng tức thời trong 0.2 giây. Kích hoạt có thể được cài đặt cho mọi tham số sự kiện song song và bạn có thể kiểm tra dữ liệu đã ghi trên màn hình trong khi đang thực hiện đo.
	Đồng thời ghi dạng sóng sự kiện và đồ thị xu hướng < 30 giây dữ liệu xu hướng sự kiện dao động > Khi có quá điện áp, sụt điện áp hoặc dòng điện khởi động, Hioki PQ3198/ Hioki PQ3100 có thể đồng thời ghi lại các dao động giá trị RMS1/2 trong 30 giây.
	Tuân thủ tiêu chuẩn quốc tế IEC 61000-4-30 Ed. 2 Class A Thiết bị PQ3198 tuân thủ tiêu chuẩn IEC 61000-4-30 Ed. 2 Class A. Theo đó, nó có thể thực hiện các nhiệm vụ đo bắt buộc theo tiêu chuẩn như tính toán liên tục; phát hiện các sự kiện như quá điện áp, sụt điện áp và mất điện; đồng bộ thời gian bằng GPS (bán rời). Trong tiêu chuẩn quốc tế IEC 6100-4-30, Class A chỉ định các tham số chất lượng điện, độ chính xác và tuân thủ tiêu chuẩn để tạo thuận lợi cho việc so sánh và trao đổi kết quả đo từ nhiều dụng cụ khác nhau.
	Đặc tính điện áp cao, băng thông rộng PQ3198 có thể đo quá độ điện áp lên đến 6000 V xảy ra trong khoảng thời gian ngắn 0.5 μs (2 MS/giây). Nó có thể đo thành phần sóng hài bậc cao từ 2 kHz đến 80 kHz. Khi bộ biến tần được sử dụng ngày càng rộng rãi, trục trặc và hỏng hóc trong dải tần số đó trở nên phổ biến hơn.
	Đo 2 mạch Do kênh điện áp thứ 4 của Hioki PQ3198 được tách riêng với 3 kênh điện áp đầu, dụng cụ có thể đo công suất và hiệu suất qua 2 mạch riêng biệt. Ứng dụng – Đồng thời đo/ giám sát phần sơ cấp (AC) và thứ cấp (DC) của một bộ sạc nhanh xe điện EV – Đồng thời đo/ giám sát phần sơ cấp (AC) và thứ cấp (DC) của hệ thống điện mặt trời – Đồng thời đo phần sơ cấp (DC) và thứ cấp (AC) của bộ biến tần DC/AC (3 pha) – Đồng thời đo phần sơ cấp và thứ cấp của UPS – Đồng thời đo nguồn điện (AC) và mạch điều khiển (DC) – Đồng thời đo mạch 3 pha và dây đất – Đồng thời đo dây trung tính để phát hiện rò
	Kiểm tra chất lượng điện cấp bởi bộ sạc nhanh xe điện EV Do kênh điện áp thứ 4 của Hioki PQ3198 được tách riêng khỏi 3 kênh điện áp đầu tiên, thiết bị có thể đo công suất và hiệu suất trên 2 mạch riêng biệt. Ví dụ, bạn có thể kiểm tra chất lượng đầu vào (AC) và đầu ra (DC) của một bộ sạch nhanh xe điện EV trong khi đồng thời đo công suất và hiệu suất giữa đầu vào-đầu ra.
	Đo biến tần đơn giản Hioki PQ3198 có thể đo phần thứ cấp của biến tần với tần số cơ bản 40-70 Hz và tần số mang lên đến 20 kHz. Nó có thể đo hiệu suất của biến tần 3 pha/DC. *Để đo biến tần chính xác hơn, HIOKI khuyến nghị sử dụng thiết bị Phân tích công suất PW6001 hoặc PW3390.
	Không cần nguồn điện bên ngoài Do nguồn điện cảm biến được cấp bởi thiết bị, nên không cần bộ chuyển đổi AC khi sử dụng cảm biến AC/DC hoặc cảm biến linh hoạt.
	Đo lường mạch điện 400 Hz Bên cạnh 50/60 Hz, Hioki PQ3198 có thể đo tần số mạch điện 400 Hz.
	Phạm vi rộng lớn có thể đáp ứng mọi ứng dụng Sử dụng cảm biến HIOKI trong chuỗi các ứng dụng để đo thiết bị trải dài từ phần thứ cấp của CTs đến dây dòng điện cao. CT7136 cung cấp 2 dải đo (50 A/500 A), cũng như cảm biến linh hoạt của HIOKI cung cấp các dải đo (50 A/500 A/5000 A). Do phạm vi đo hiệu quả tăng đến 120% của phạm vi danh định, cảm biến linh hoạt có thể được sử dụng để đo dòng điện lên đến 6000 A.
	Hiển thị tham số dễ hiểu Do bạn có thể chuyển đổi màn hình để hiển thị mọi tham số đo trong khi thực hiện đo, nên dễ dàng kiểm tra các điều kiện. *Ảnh chụp màn hình thể hiện màn hình Hioki PQ3100.
	Phát hiện cảm biến tự động để tránh đo sai Kết nối đơn giản đến cảm biến dòng điện, chạm “Sensor” trên màn hình, và thiết bị sẽ tự động phát hiện loại cảm biến và phạm vi dòng điện cực đại.
	Chức năng cài đặt đơn giản để đơn giản hoá việc cấu hình các tham số ghi Chọn thiết lập phù hợp ứng dụng của bạn, thiết bị sẽ tự động cấu hình tham số ghi.
	Đồng bộ thời gian GPS của các thiết bị Hioki PQ3198 GPS OPTION PW9005 có thể được sử dụng để hiệu chỉnh thời gian trong thiết bị sang thời gian tiêu chuẩn UTC. Khả năng này loại trừ các sai khác về thời gian giữa các thiết bị, cho phép phân tích dữ liệu thu được ở nhiều thiết bị khác nhau tại cùng một thời điểm.
	Phân tích dữ liệu và tạo báo cáo với phần mềm phân tích chất lượng điện PQ ONE của HIOKI Nhóm các dữ liệu từ các vị trí, thời gian và ngày đo khác nhau vào thư mục để xem chung. <Chức năng Quick Report > Nhóm chung các đồ thị xu hướng cho nhiều bộ dữ liệu và xuất chúng thành báo cáo. Tính năng này hữu ích khi bạn muốn so sánh các ngày khi thực hiện ghi chép lặp lại hoặc hoặc dữ liệu từ nhiều vị trí khác nhau. Hiển thị danh sách dữ liệu phân tích. Hiển thị chi tiết dữ liệu đo, bao gồm thống kê sự kiện, danh sách sự kiện và đồ thị sự kiện. Chọn tham số bạn cần xuất trong báo cáo.
	Danh sách sự kiện < PQ ONE > Hiển thị thống kê về các sự kiện theo ngày hoặc thời gian trong ngày. Tính năng này giúp dễ dàng phát hiện bất thường nguồn điện xảy ra tại các thời điểm cụ thể trong ngày hoặc ngày cụ thể trong tuần.
	Thống kê sự kiện < PQ ONE > Hiển thị thống kê về sự kiện theo ngày hoặc thời gian. Tính năng này giúp dễ dàng phát hiện các bất thường xảy ra tại thời gian cụ thể trong ngày hoặc ngày cụ thể trong tuần. Thêm vào đó, bạn có thể thực hiện phân tích đường cong ITIC (CBEMA) (sử dụng đường cong dung sai), được sử dụng bởi tiêu chuẩn quản lý chất lượng điện tại Hoa Kỳ.
	Chức năng đánh giá EN 50160 < PQ ONE > Đánh giá xem dữ liệu có tuân thủ tiêu chuẩn EN 50160 bằng cách phân tích và tạo ra đánh giá dựa trên dao động điện áp trong suốt khoảng thời gian xu hướng. Bạn có thể tuỳ chỉnh các yếu tố và tham số đánh giá.
	Chương trình ứng dụng PC <GENNECT Cross dành cho Windows> * Cập nhật trong tương lai của Hioki PQ3198 đã được lên lịch để cung cấp khả năng tương thích Đồng thời giám sát mọi dữ liệu theo thời gian thực Kết nối các thiết bị đo đến máy tính bằng dây cáp LAN* Phần mềm tự động nhận dạng dụng cụ đo kết nối mạng LAN Hiển thị các dữ liệu thu được theo dạng đồ thị trong thời gian thực Quản lý và lưu kết quả với phần mềm Liệt kê các giá trị MAX, MIN và AVG (Hiển thị thời gian của dữ liệu MAX & MIN) * Hoạt động được đảm bảo cho 15 unit. Vui lòng liên hệ đại diện Hioki gần nhất khi cần kết nối trên 15 unit.
