Que thử nghiệm IP4X Test Probe D cho đầu nối và cổng sạc xe điện EV

Que thử nghiệm IP4X Test Probe D cho đầu nối và cổng sạc xe điện EV

Que thử nghiệm IP4X Test Probe D (IP4X Test Probe D for Verifying the Accessibility to Live Parts of Vehicle Connector, EV Plug and EV Socket-Outlet) là thiết bị chuyên dụng được thiết kế nhằm kiểm tra khả năng tiếp xúc với các bộ phận mang điện nguy hiểm trên đầu nối phương tiện giao thông, phích cắm xe điện (EV plug) và ổ cắm sạc xe điện (EV socket-outlet).

1. Giới thiệu sản phẩm

Đầu dò thử nghiệm Test Probe D được chế tạo theo tiêu chuẩn IEC60529 phục vụ cho thử nghiệm cấp bảo vệ IP4X. Cấp bảo vệ này đánh giá khả năng ngăn chặn tiếp cận các bộ phận nguy hiểm bằng dây kim loại hoặc ngăn ngừa sự xâm nhập của các vật thể rắn có đường kính từ Φ1.0mm trở lên. Thiết bị được áp dụng để kiểm tra các loại đầu nối xe ngoài trời, phích cắm EV và ổ cắm EV theo tiêu chuẩn IEC61851-1 (tham chiếu thêm các tiêu chuẩn IEC61032, IEC62196-1).

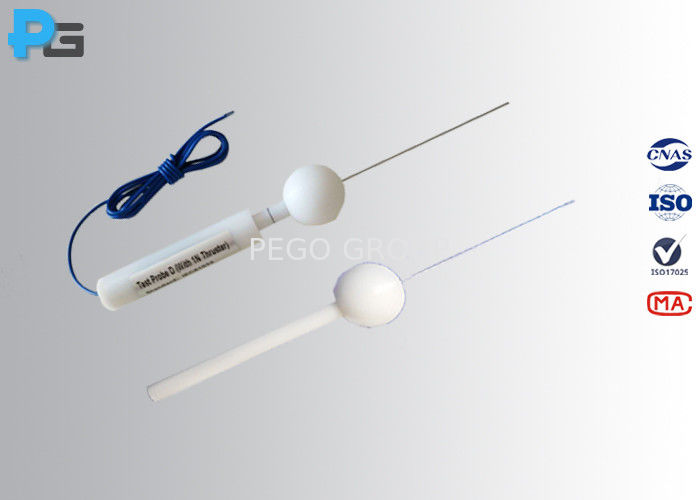

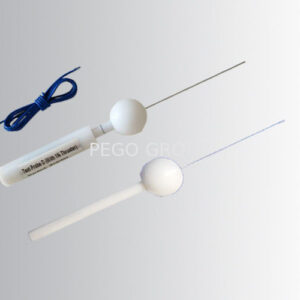

Cấu tạo của que thử bao gồm một tay cầm cách điện và một dây thép cứng có đường kính 1mm, chiều dài 100mm. Que thử có tùy chọn tích hợp bộ tạo lực đẩy 1N bên trong tay cầm, giúp người sử dụng dễ dàng tác dụng lực trực tiếp trong quá trình thử nghiệm. Ngoài ra, thiết bị được trang bị kèm dây dẫn tín hiệu cho phép kết nối với thiết bị chỉ thị mạch điện nhằm phát hiện sự tiếp xúc với các bộ phận mang điện liên quan.

2. Thông số kỹ thuật (Specification)

3. Câu hỏi thường gặp (Frequently Asked Questions)

• 1). Làm thế nào để tác dụng lực trong quá trình thử nghiệm?

  Có hai phương pháp để người dùng tác dụng lực thử nghiệm:

  1. Người dùng có thể chọn phiên bản que thử có tích hợp sẵn bộ tạo lực đẩy bên trong tay cầm. Khi sử dụng chỉ cần đẩy tay cầm là có thể tác dụng lực chuẩn xác.
  2. Que thử có thể kết hợp với lực kế (force gauge) rời để tạo lực tác dụng nhờ vào đầu nối được trang bị sẵn ở phần đuôi của tay cầm.

  Thông thường, lực tiêu chuẩn khuyến nghị áp dụng là 1N, tuy nhiên ở một số tiêu chuẩn sản phẩm đặc thù lực khuyến nghị có thể lên tới 10N.

• 2). Que thử kết nối với mạch chỉ thị thông mạch (continuity indicating circuit) như thế nào?

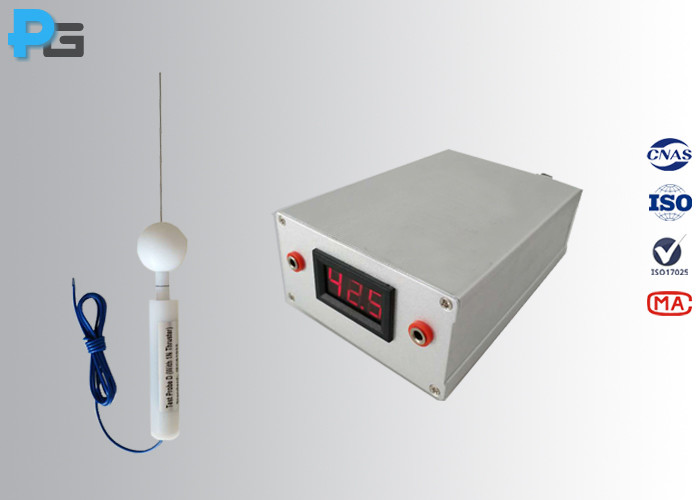

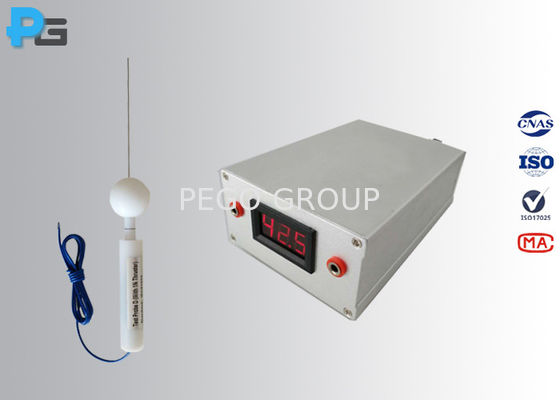

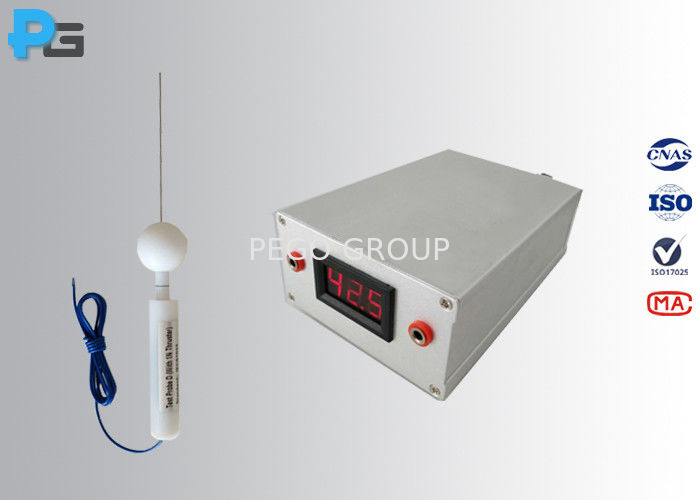

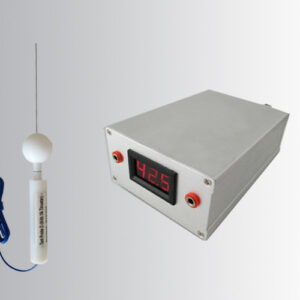

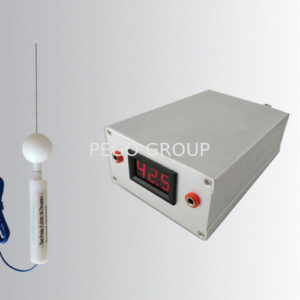

  Đầu dò đi kèm sẵn dây cáp để kết nối trực tiếp với mạch chỉ báo thông mạch. Người sử dụng có thể tự thiết lập mạch hiển thị hoặc trang bị bộ điều khiển chỉ thị điện áp chuyên dụng: electrical indicator.

• 3). Bảo quản và duy trì độ bền của que thử nghiệm như thế nào?

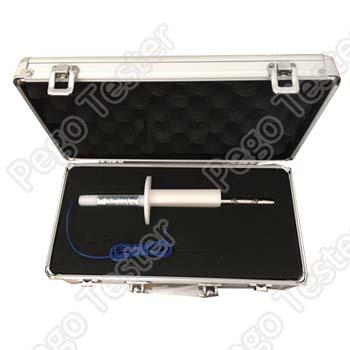

  Mỗi bộ sản phẩm que thử nghiệm đều được trang bị kèm hộp bảo vệ chống sốc chuyên dụng. Khi không sử dụng, hãy đặt que thử vào trong hộp để đảm bảo an toàn và giữ độ chính xác cơ học.
