Reflection Bridge cho máy phân tích phổ Siglent RB3X25

Reflection Bridge cho máy phân tích phổ Siglent RB3X25được sử dụng kết hợp với dòng máy phân tích phổ  RB3X25của SIGLENT để đo các thông số liên quan đến S11 như suy hao hồi tiếp, hệ số phản xạ và VSWR. RBSSA3X25 cũng cung cấp 2

bộ chuyển đổi N(M)-N(M) để tạo điều kiện kết nối với các cổng của SSA3000X.

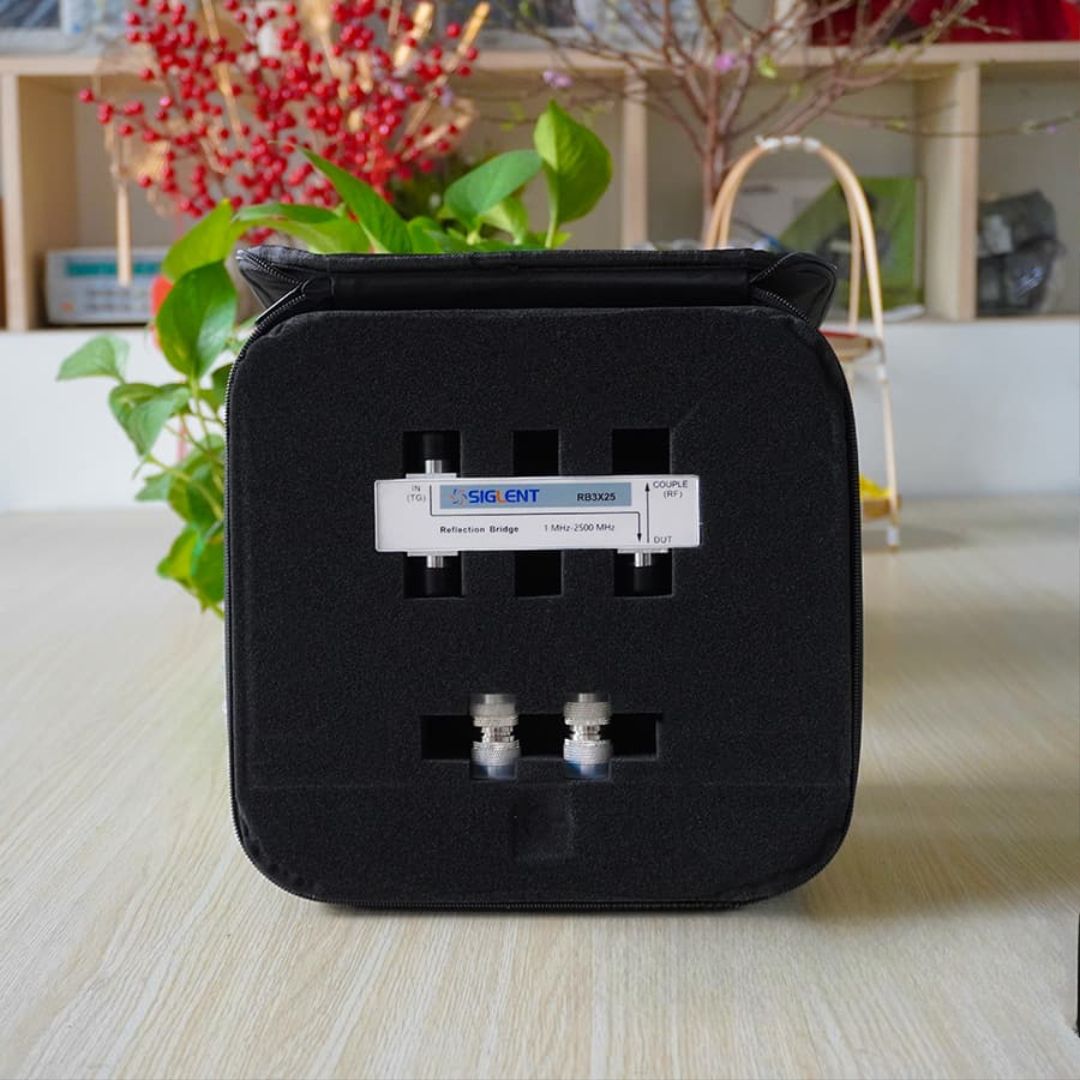

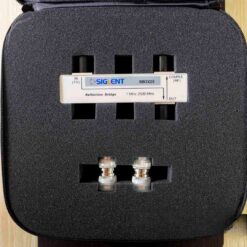

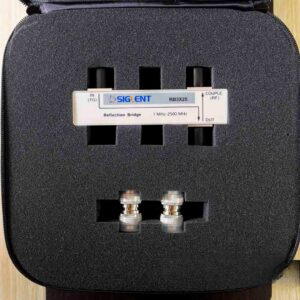

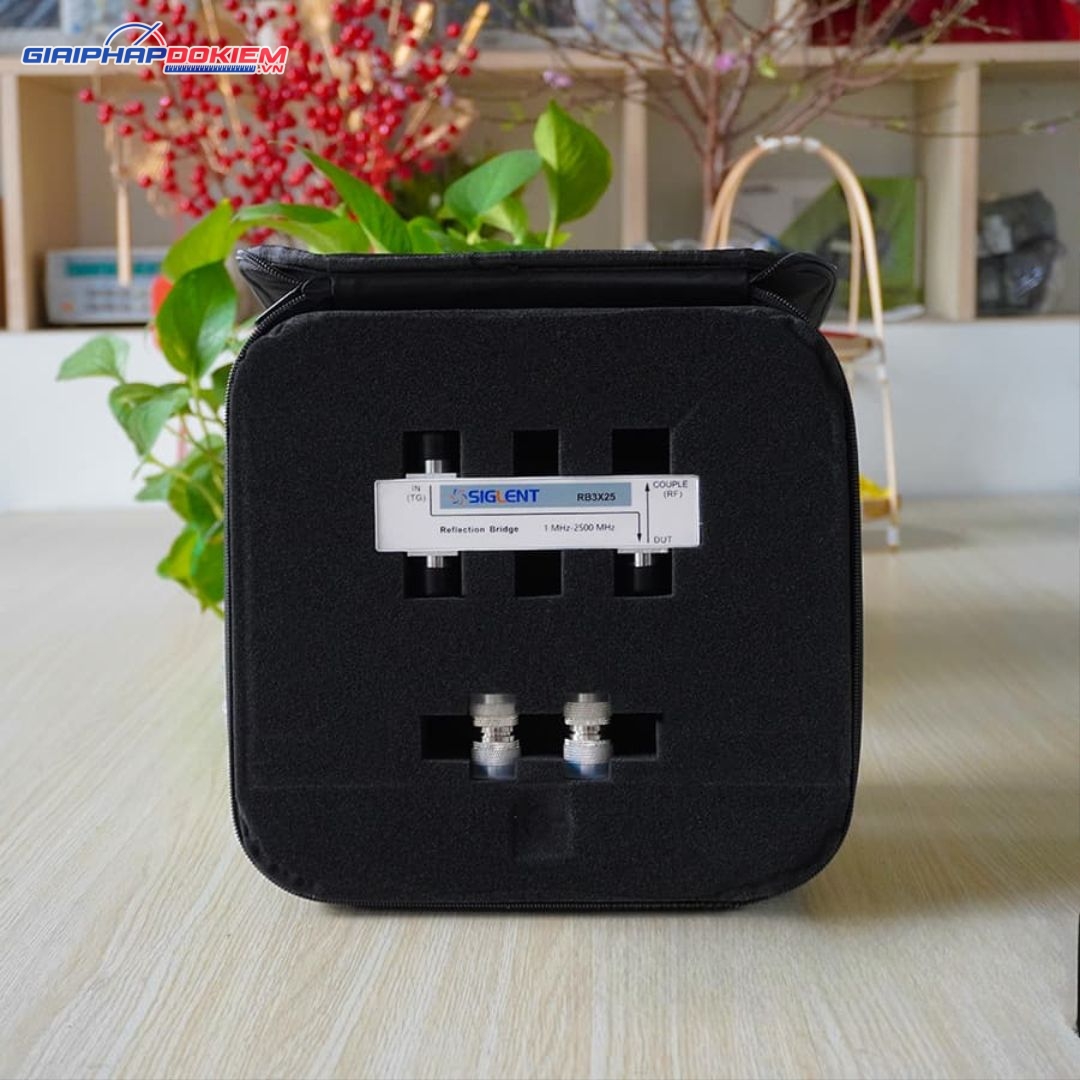

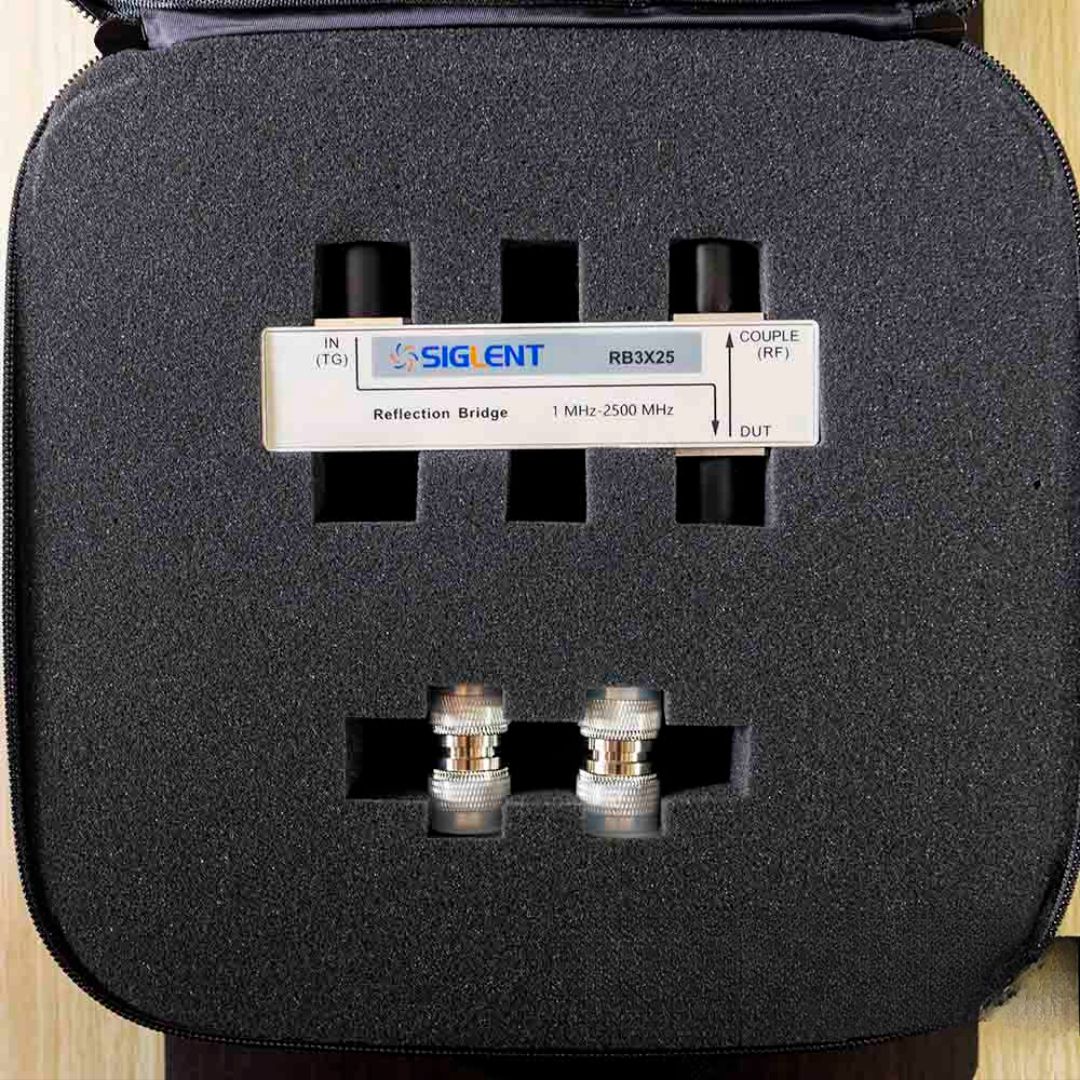

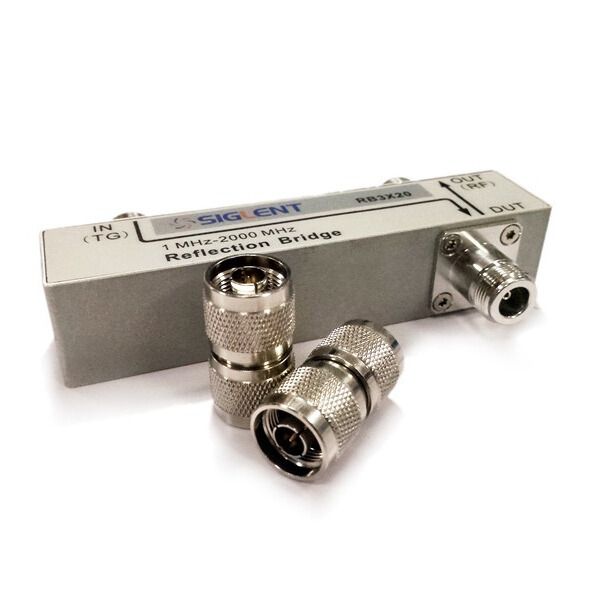

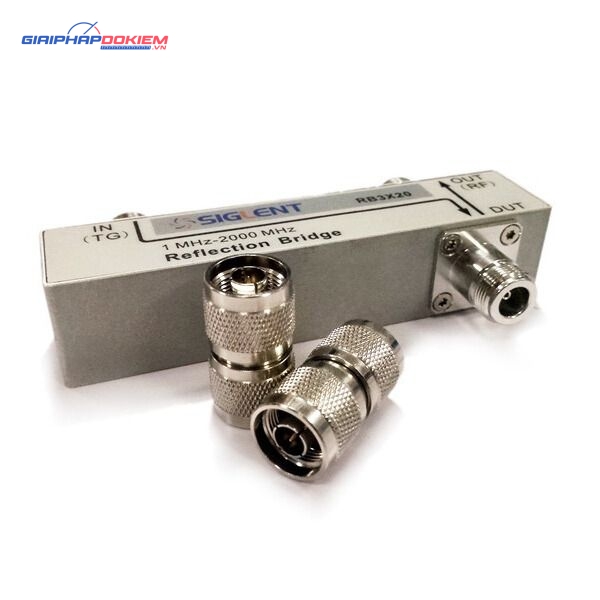

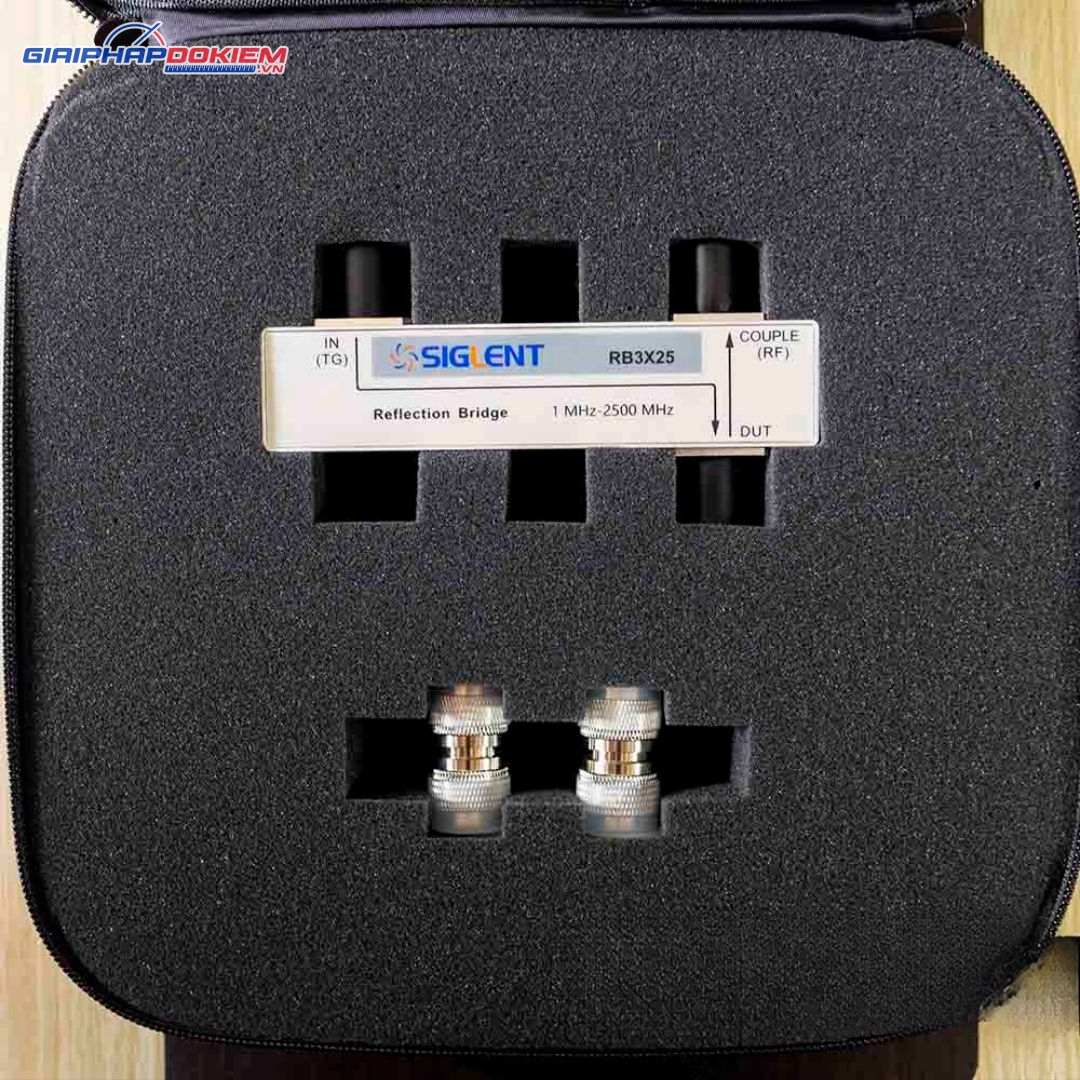

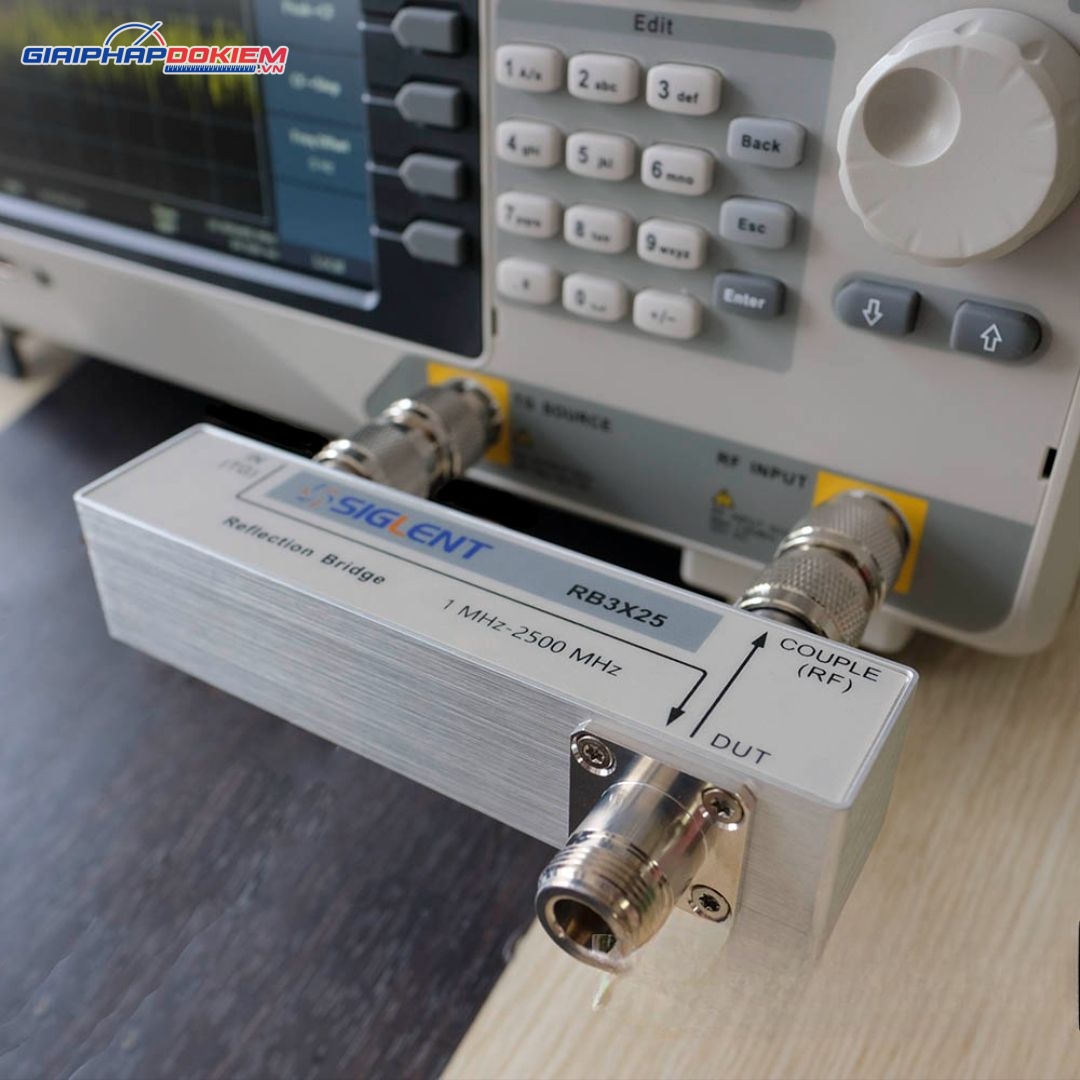

Cầu phản xạ có 3 cổng như hình vẽ:

-IN(TG): Đầu vào tín hiệu. Đầu này kết nối với đầu TG của

máy phân tích phổ

-OUT(RF): Đầu ra tín hiệu. Đầu này kết nối với đầu vào RF

của máy phân tích phổ

-DUT: Cổng này được kết nối với Thiết bị cần kiểm tra

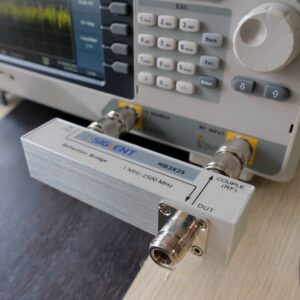

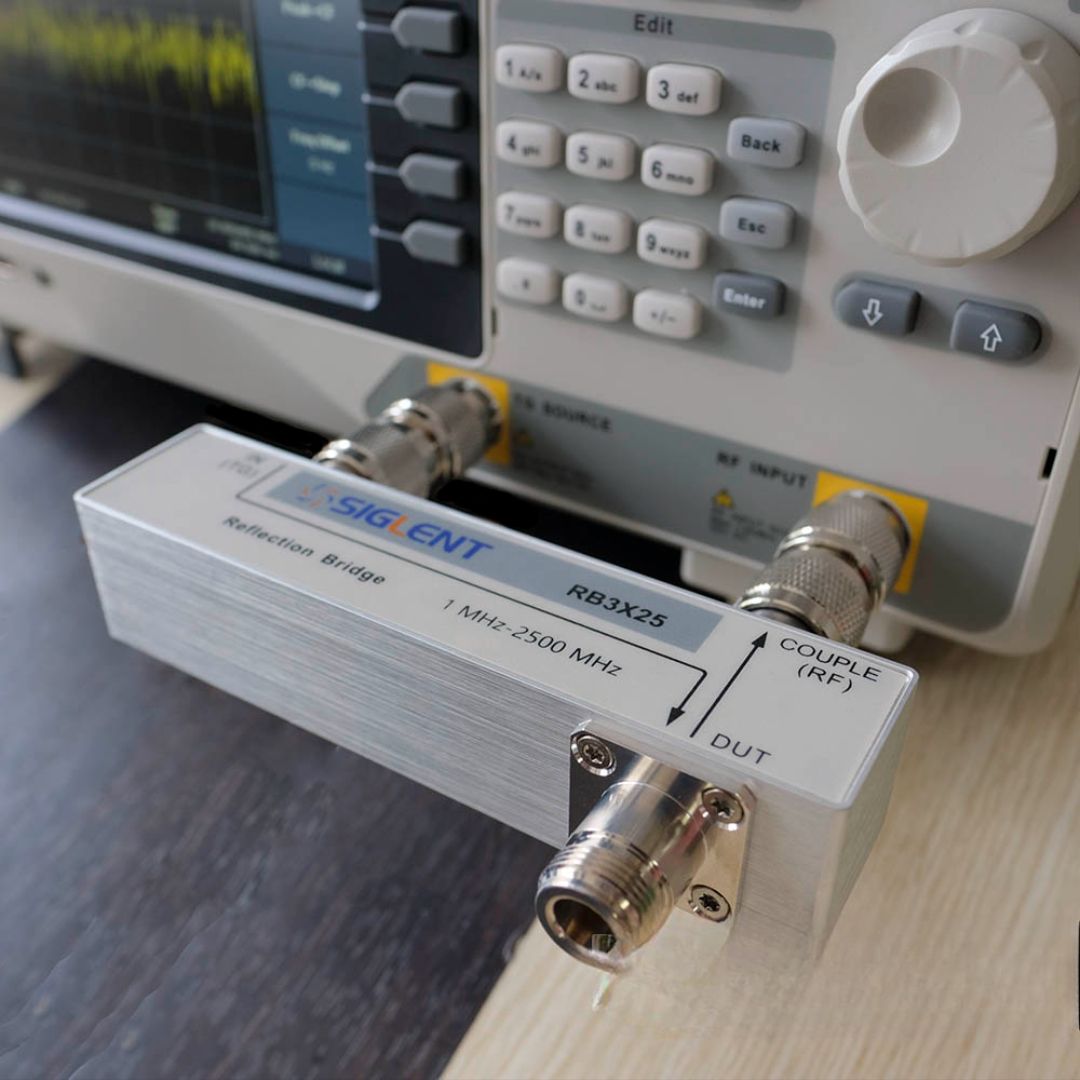

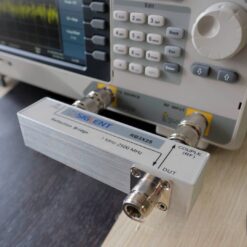

Khoảng cách giữa cổng TG và cổng đầu vào của SSA3000X được thiết kế để phù hợp với khoảng cách trên RBSSA3X25 nhằm

cải thiện độ chính xác bằng cách loại bỏ nhu cầu sử dụng thêm cáp.

Dải tần số 1 MHz – 2000 MHz
Loại đầu nối N (Cái)
Trở kháng 50 Ω
Suy hao chèn từ IN đến DUT: 5 dB (điển hình)
Độ định hướng
20 dB (điển hình)
Kích thước & Trọng lượng 136 mm × 75 mm × 30 mm, 0.5 kg
1 MHz – 2.0 GHz 2.0 GHz – 2.5 GHz
15 dB (điển hình)
