Thiết bị kiểm tra độ cố định chân phích cắm bằng lực kéo IEC60884-1 Figure 30
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm
Giới thiệu Thiết bị kiểm tra độ cố định chân phích cắm bằng lực kéo IEC60884-1 Figure 30

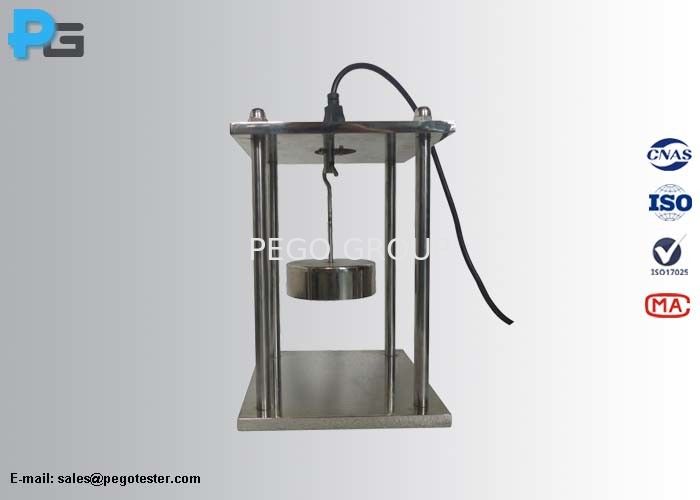

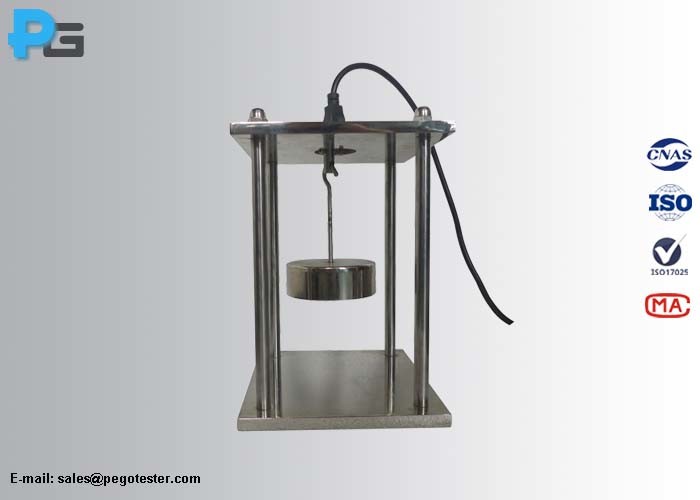

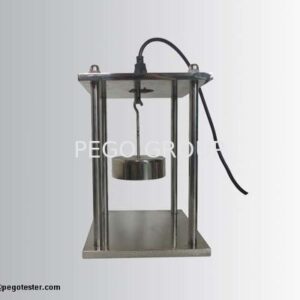

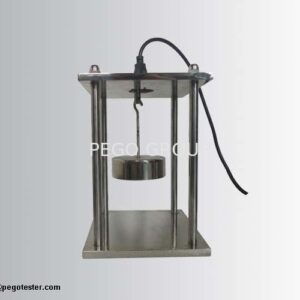

Thiết bị kiểm tra độ cố định chân phích cắm bằng lực kéo IEC60884-1 Figure 30 (Plug Pins Fixation Verifying Test Apparatus by a Pull Force) được thiết kế và chế tạo đáp ứng nghiêm ngặt theo tiêu chuẩn IEC60884-1:2013 Hình 30 (Figure 30) và Điều khoản 24.10 (Clause 24.10), dùng để xác minh độ chắc chắn và khả năng cố định của các chân tiếp xúc bên trong thân phích cắm. Thiết bị được sử dụng kết hợp cùng với tủ gia nhiệt (heating cabinet) để thực hiện quy trình thử nghiệm nhiệt kết hợp cơ học.

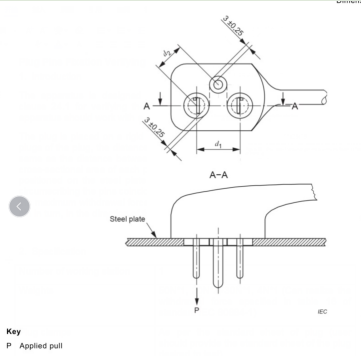

Trong quá trình thử nghiệm, phích cắm được đặt trên một tấm thép cứng có sẵn các lỗ định hình phù hợp với chân phích cắm. Khoảng cách giữa các tâm lỗ tương ứng chính xác với khoảng cách giữa tâm các đường tròn ngoại tiếp tiết diện ngang của từng chân cắm theo bảng tiêu chuẩn của phích cắm. Phích cắm được định vị chuẩn xác sao cho tâm các đường tròn ngoại tiếp chân cắm trùng với tâm của các lỗ trên tấm thép. Một lực kéo P bằng với lực rút tối đa (quy định tại Bảng 16 của tiêu chuẩn IEC 60884-1) sẽ được tác động liên tục trong 1 phút lần lượt lên từng chân cắm theo phương dọc trục của chân.
Thông số kỹ thuật chi tiết
| Tiêu chuẩn tham chiếu | IEC60884-1:2013 Figure 30 và Clause 24.10 |
| Số vị trí làm việc (Number of working station) | 1 vị trí |

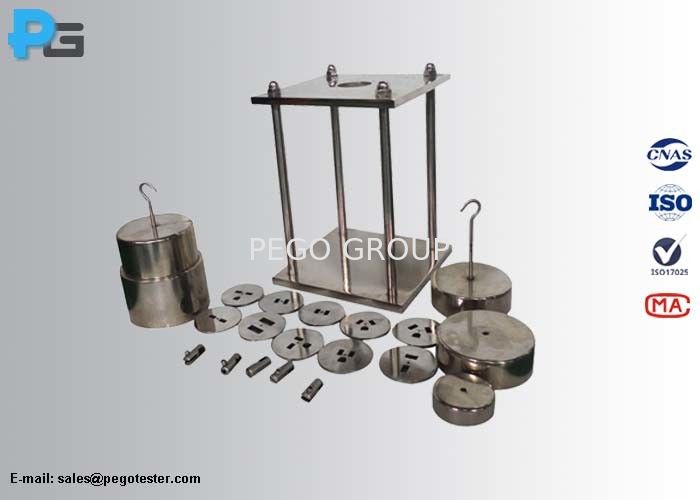

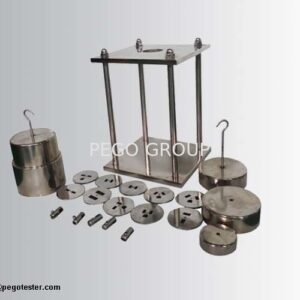

| Bộ quả nặng / Lực kéo (Weights / Pull Force) | 50N*1, 20N*2, 30N*1, 4N*1 (Phối hợp linh hoạt để đạt các mức lực rút theo Bảng 16 tiêu chuẩn IEC 60884-1: 40N, 50N, 54N, 70N, 80N, 100N) |
| Thời gian thử nghiệm (Test Time) | 1 phút (1 min) |
| Đồ gá kẹp phích cắm (Plug clamps / Fixture) | Gia công theo bảng tiêu chuẩn kỹ thuật của phích cắm thử nghiệm (người dùng cung cấp thông số/bản vẽ tiêu chuẩn của phích cắm cần kiểm tra; có thể tùy chỉnh) |
| Phương thức vận chuyển (Shipment) | Chuyển phát nhanh (By Express) |
