1. Giới thiệu sản phẩm

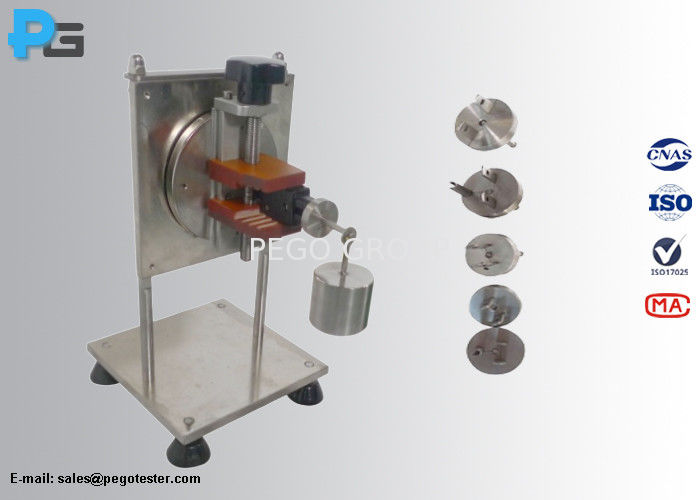

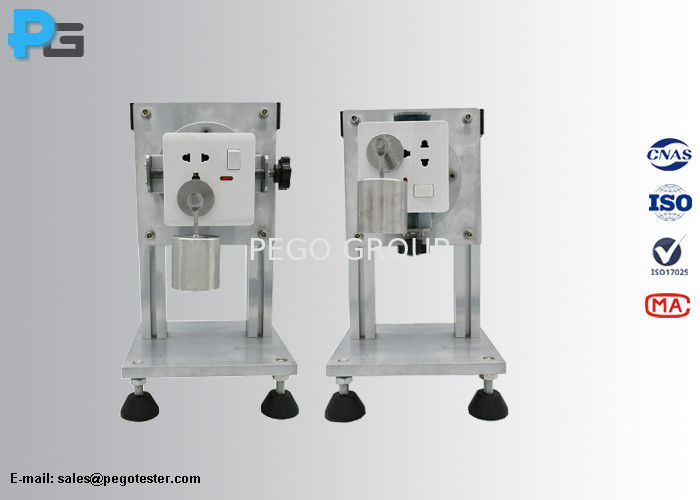

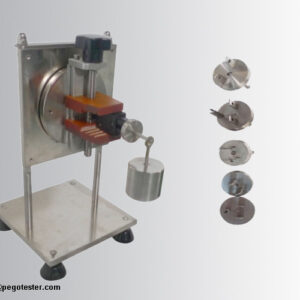

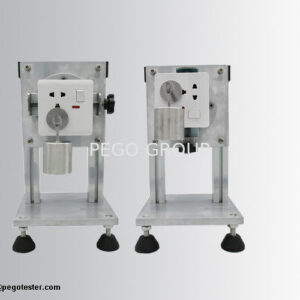

Thiết bị kiểm tra khả năng chịu lực ngang (Lateral Strain Test Apparatus) được thiết kế để kiểm tra độ bền chịu ứng suất ngang của ổ cắm điện theo tiêu chuẩn IEC 60884-1 điều khoản 13.14 / Hình 13 (Figure 13) và VDE 0620. Thiết bị được ứng dụng nhằm xác định xem các ổ cắm có dòng định mức lên đến và bao gồm 16A và 250V có bị hư hỏng theo quy chuẩn tiêu chuẩn khi chịu ứng suất ngang do thiết bị cắm vào gây ra hay không.

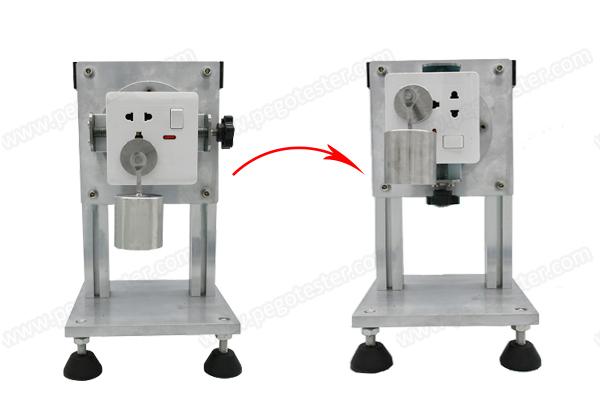

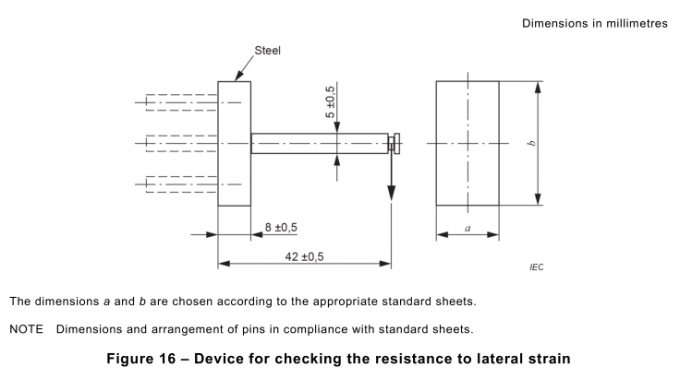

Mỗi mẫu thử được gắn chắc chắn trên một bề mặt thẳng đứng sao cho mặt phẳng đi qua các tiếp điểm của ổ cắm nằm ngang. Thiết bị thử nghiệm sau đó được gài hoàn toàn vào ổ cắm và một quả cân được treo vào để tạo ra một lực tác động là 5N. Sau 1 phút, thiết bị được tháo ra và ổ cắm được xoay 90 độ trên bề mặt gá đặt. Thử nghiệm được thực hiện tổng cộng 4 lần, sau mỗi lần gài thì ổ cắm lại được xoay đi 90 độ. Trong suốt quá trình thử nghiệm, thiết bị không được rơi hoặc tuột ra khỏi ổ cắm. Sau khi hoàn thành các chu kỳ thử nghiệm, ổ cắm không được có bất kỳ hư hỏng nào theo định nghĩa của tiêu chuẩn.

2. Thông số kỹ thuật
