Thiết bị thử nghiệm áp lực nhiệt độ cao cho ống cách điện chân cắm IEC 60884-1 Figure 41

Thiết bị thử nghiệm áp lực nhiệt độ cao cho ống cách điện chân cắm IEC 60884-1 Figure 41

1. Giới thiệu sản phẩm

Thiết bị thử nghiệm áp lực nhiệt độ cao cho ống cách điện chân cắm được thiết kế và chế tạo đáp ứng đầy đủ các tiêu chuẩn kỹ thuật quốc tế và quốc gia bao gồm: IEC 60884-1 Điều 30.1 Hình 41, IEC 60598-2-20 Điều 20.15, EN 60811-3-1 và GB 2099.1-2008 Điều 30.1 Hình 41.

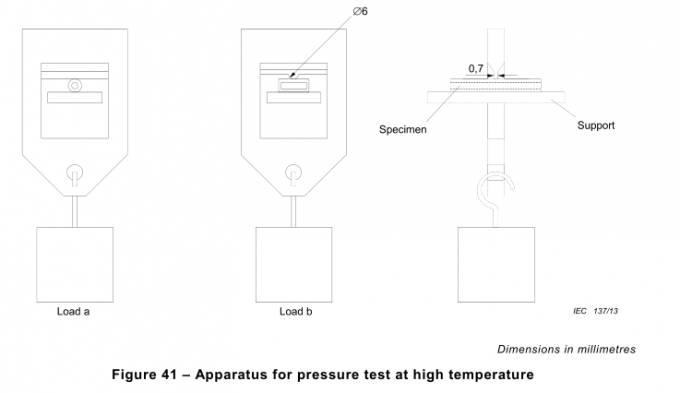

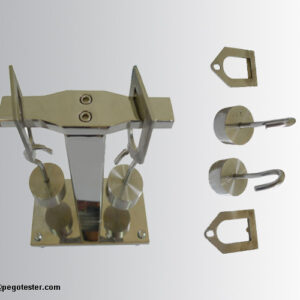

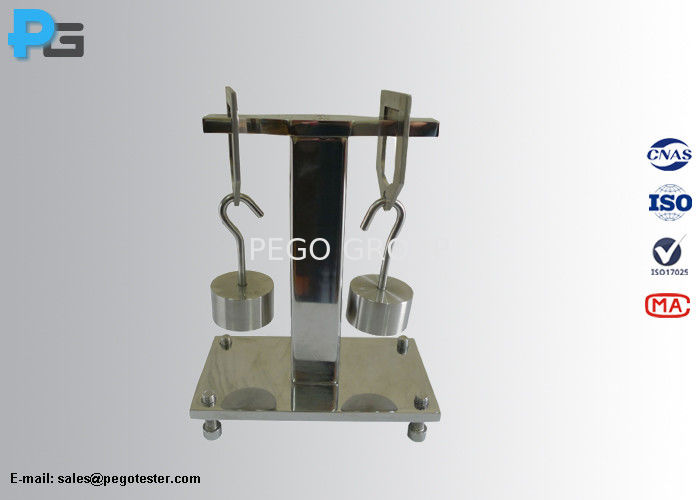

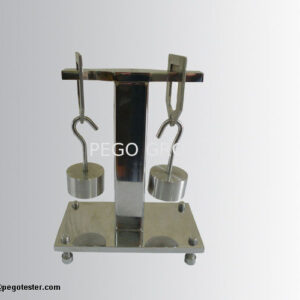

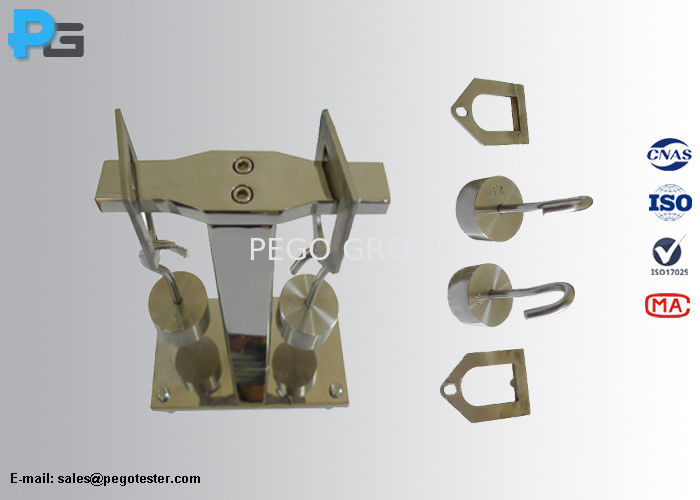

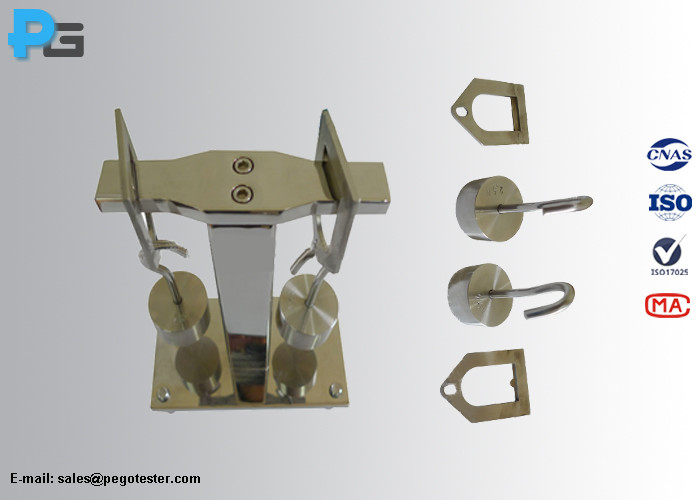

Thiết bị được ứng dụng chuyên dụng để kiểm tra khả năng chịu nhiệt độ cao của vật liệu làm ống bọc cách điện chân cắm (pin-insulating sleeves) khi chịu các ứng suất cơ học trong điều kiện tiếp xúc kém hoặc các điều kiện vận hành đặc thù. Cấu tạo của thiết bị bao gồm giá đỡ thử độ cứng (hardness test stand), lưỡi dao tròn (round blade), lưỡi dao chữ nhật (rectangular blade) và quả cân tạo tải trọng (load weight).

Quy trình thử nghiệm tiêu chuẩn:

• Một lực tác động 2.5N được áp dụng trực tiếp lên mẫu thử thông qua cạnh lưỡi dao.
• Toàn bộ thiết bị cùng với mẫu thử được đặt và duy trì trong tủ sấy nhiệt ở nhiệt độ 200 ± 5℃ trong thời gian 2 giờ.
• Sau thời gian thử nghiệm nhiệt, mẫu được lấy ra khỏi thiết bị trong vòng 10 giây và nhanh chóng làm nguội bằng cách ngâm vào nước lạnh.
• Độ dày còn lại của lớp cách điện tại vị trí vết ép được đo lường cẩn thận; kết quả đạt yêu cầu khi độ dày không bị suy giảm quá 50% so với giá trị ban đầu đo được trước khi bắt đầu thử nghiệm.

2. Thông số kỹ thuật chi tiết
