Thiết bị thử nghiệm độ bền cơ học của chăn IEC60335-2-17 Figure BB.1 đến BB.3
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm
Thiết bị thử nghiệm độ bền cơ học của chăn theo tiêu chuẩn IEC60335-2-17 Hình BB.1 đến BB.3
1. Giới thiệu tổng quan
Thiết bị kiểm tra độ bền cơ học của chăn (Blankets Mechanical Strength Test Apparatus) được thiết kế và chế tạo đáp ứng nghiêm ngặt theo tiêu chuẩn IEC60335-2-17 điều khoản 21.102 và Phụ lục BB.1 đến BB.3. Thiết bị được sử dụng chuyên dụng để đánh giá độ bền cơ học của các loại chăn điện thông qua phương pháp mô phỏng chính xác điều kiện sử dụng thực tế của người dùng.
Trong quá trình vận hành, chăn thử nghiệm được kéo bởi thanh dẫn động kết hợp với đĩa xích vận hành ở tốc độ ổn định 33 r/min (33 rpm/min). Quy trình thử nghiệm quay chăn 1000 chu kỳ với một đầu gắn cố định vào thanh dẫn động, sau đó xoay mẫu chăn một góc 90° và tiếp tục thực hiện thêm 1000 chu kỳ quay nữa để đánh giá toàn diện khả năng chịu lực cơ học.
2. Thông số kỹ thuật chi tiết
| Hạng mục thông số | Chi tiết kỹ thuật |
|---|---|
| Phương thức điều khiển (Control method) | Điều khiển nút bấm kết hợp đồng hồ hiển thị (button control + meter) |
| Kích thước mẫu chăn thử nghiệm tối đa | 2100*2000mm |
| Cơ cấu nâng hạ (Lifting device) | Xi lanh nâng đĩa xích đôi (Double sprocket cylinder lifts) |
| Tốc độ đĩa xích dẫn động (Driving sprocket speed) | 33 rpm/min (33 r/min) |
| Kích thước trụ gỗ cứng (Hardwood cylindrical) | Ø65mm * 140mm (L) |
| Lực tác dụng của con lăn trụ lên tang trống | 5.1N |
| Kích thước tang trống quay (Size of rotating drum) | Ø160 * 2000mm |
| Bi cầu cao su (Rubber spheres) | Bán kính R30mm, độ cứng 40-50HR |
| Góc ngang của cánh tay đòn (Horizontal angle of arms) | 25° |
| Thanh vuông định hình (Square bar) | 25*25*2000mm |
| Tải trọng/Khối lượng chăn (Weight of blanket) | 6kg/m hoặc tổng khối lượng 6.5kg |
| Số lần thử nghiệm cài đặt (Test time) | 0 – 9999 chu kỳ (có thể cài đặt), thông thường kiểm tra 1000 lần |
| Đường kính đĩa xích (Diameter of sprocket) | 230mm |
| Nguồn điện hoạt động (Power supply) | AC 220V / 50Hz |
| Kích thước tổng thể máy (Dimension) | 2500*800*2500mm (Dài * Rộng * Cao / L*D*H) |
| Tiêu chuẩn áp dụng (Standard) | IEC60335-2-17 Clause 21.102 and Annex BB.1 to BB.3 |
3. Bản vẽ cấu tạo và hình ảnh thiết bị

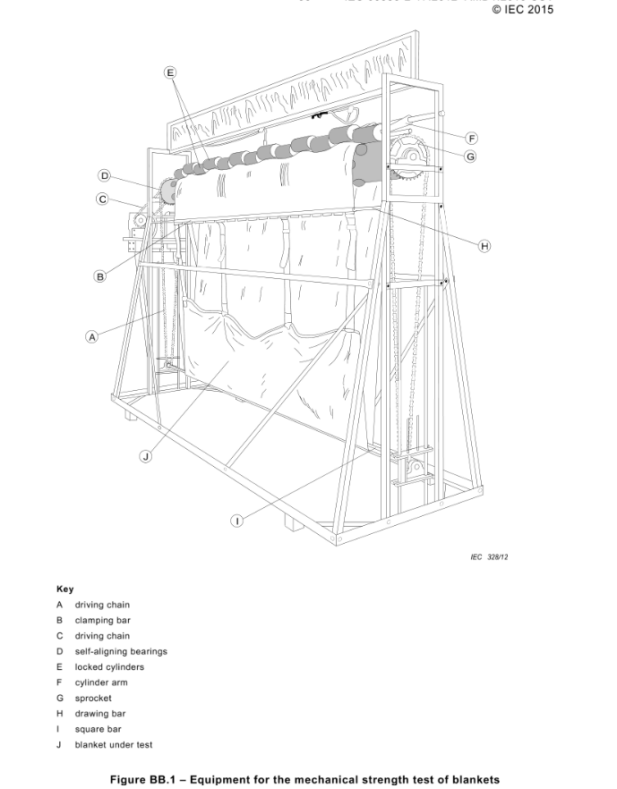

Sơ đồ nguyên lý và bản vẽ kỹ thuật chi tiết của thiết bị kiểm tra độ bền kéo và độ bền va đập của chăn điện theo tiêu chuẩn:
