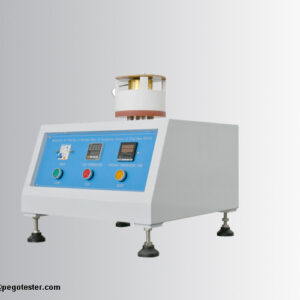

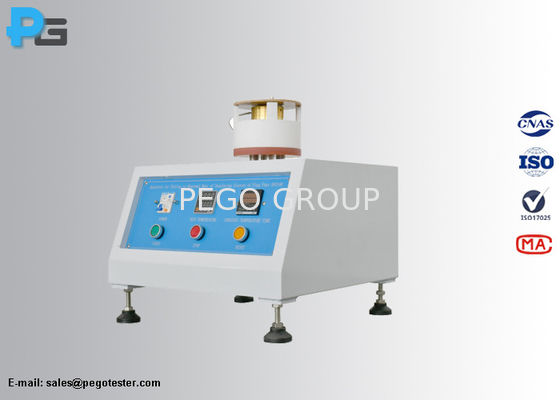

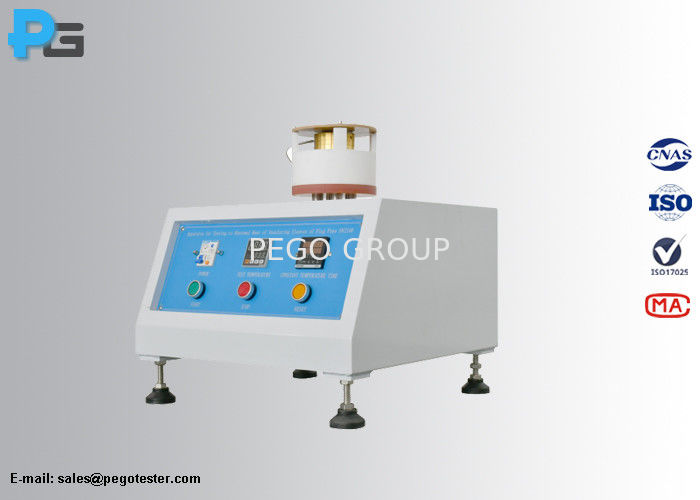

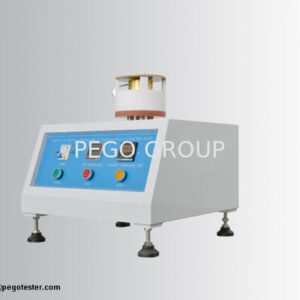

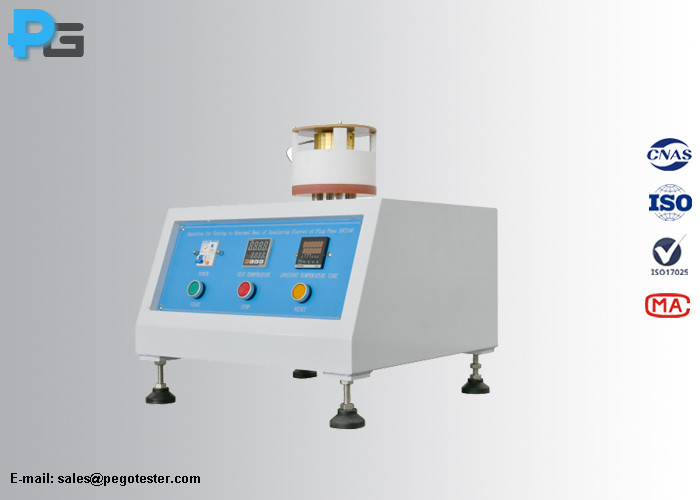

IEC 60884-1 Figure 40 Apparatus for Testing Resistance to Abnormal Heat of Insulating Sleeves of Plug Pins

1. Giới thiệu tổng quan (Introduction)

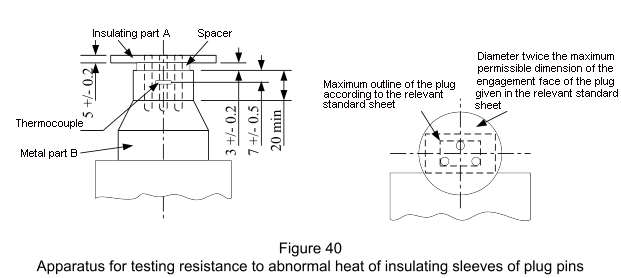

Thiết bị kiểm tra khả năng chịu nhiệt bất thường của ống bọc cách điện được thiết kế theo tiêu chuẩn IEC 60884-1 Hình 40 (Figure 40) và điều khoản 28.1.2 (clause 28.1.2). Thiết bị thử nghiệm bao gồm một tấm cách điện A (insulating plate A) và một bộ phận kim loại B (metal part B) để kiểm tra khả năng chịu nhiệt bất thường của các ống cách điện của chân cắm phích cắm.

Mẫu thử được gắn vào thiết bị thử nghiệm và đặt ở vị trí nằm ngang bất lợi nhất. Khi thiết bị thử nghiệm đã đạt đến nhiệt độ ổn định và duy trì trong 3 giờ (3h), mẫu thử sẽ được lấy ra khỏi thiết bị và để nguội về nhiệt độ phòng. Sau đó, các ống bọc cách điện của chân phích cắm mẫu thử được đưa vào thử nghiệm va đập ở nhiệt độ môi trường và tiến hành kiểm tra bằng mắt thường. Ống cách điện không được xuất hiện vết nứt khi quan sát bằng mắt thường hoặc thị lực đã hiệu chỉnh mà không cần độ phóng đại phụ trợ, đồng thời kích thước của ống bọc cách điện không bị thay đổi.

2. Thông số kỹ thuật (Parameters)
