Thiết bị thử nghiệm độ uốn phần tử sưởi chăn điện IEC60335-2-17 50mA

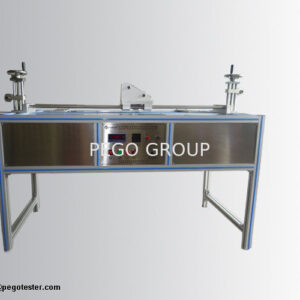

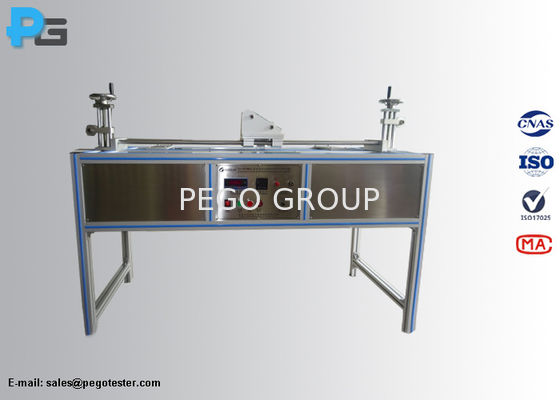

Giới thiệu Thiết bị thử nghiệm độ uốn phần tử sưởi chăn điện IEC60335-2-17 50mA

Thiết bị thử nghiệm uốn phần tử sưởi và dây dẫn nội bộ (Equipment for Flexing Heating Elements and Internal Wiring) được thiết kế và chế tạo hoàn toàn đáp ứng theo tiêu chuẩn IEC60335-2-17 Điều 21.111.1 và Hình 110 (Figure 110). Thiết bị chuyên dụng để kiểm tra độ bền uốn của các phần tử gia nhiệt cùng hệ thống dây dẫn bên trong của chăn điện (đệm sưởi điện), đồng thời đánh giá chính xác mức độ tổn hại của mẫu sau số chu kỳ uốn gập quy định.

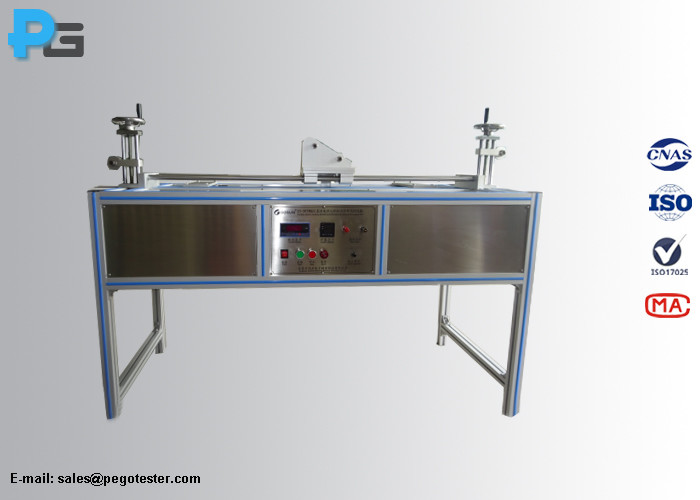

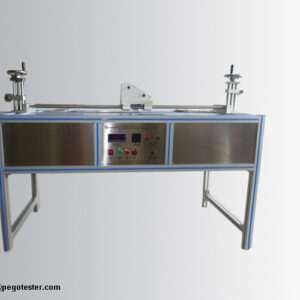

Hệ thống bao gồm một giá mang (carrier) trang bị hai ròng rọc. Mỗi ròng rọc có rãnh với bán kính rãnh 4mm và đường kính tại đáy rãnh là 25mm. Các ròng rọc được bố trí sao cho mẫu thử luôn nằm ngang tại vị trí đi qua giữa hai ròng rọc. Mẫu thử được kéo căng trên các ròng rọc, mỗi đầu mẫu được treo một quả nặng có khối lượng 0.25kg. Giá mang được truyền động bằng xích chuyển động tịnh tiến qua lại với hành trình ổn định ở tốc độ xấp xỉ 0.33m/s trong 25.000 chu kỳ (mỗi chu kỳ gồm hai chuyển động theo hai chiều ngược nhau). Mẫu thử đạt yêu cầu khi không bị đứt gãy hoặc hư hỏng trong suốt quá trình thử nghiệm.

Thông số kỹ thuật chi tiết

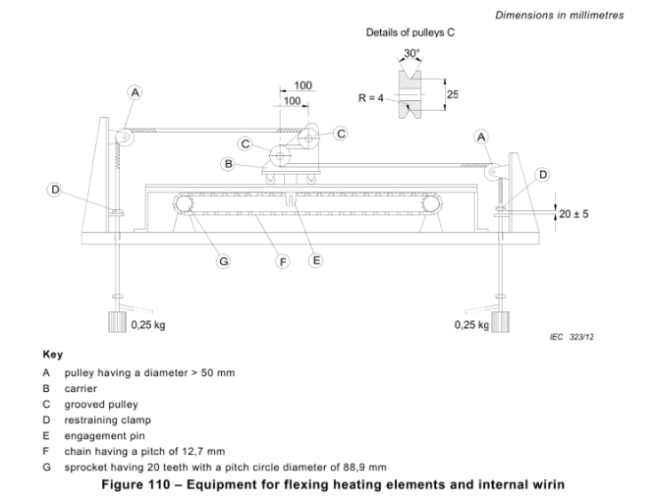

Bản vẽ và Sơ đồ cấu tạo thiết bị (Drawings)
