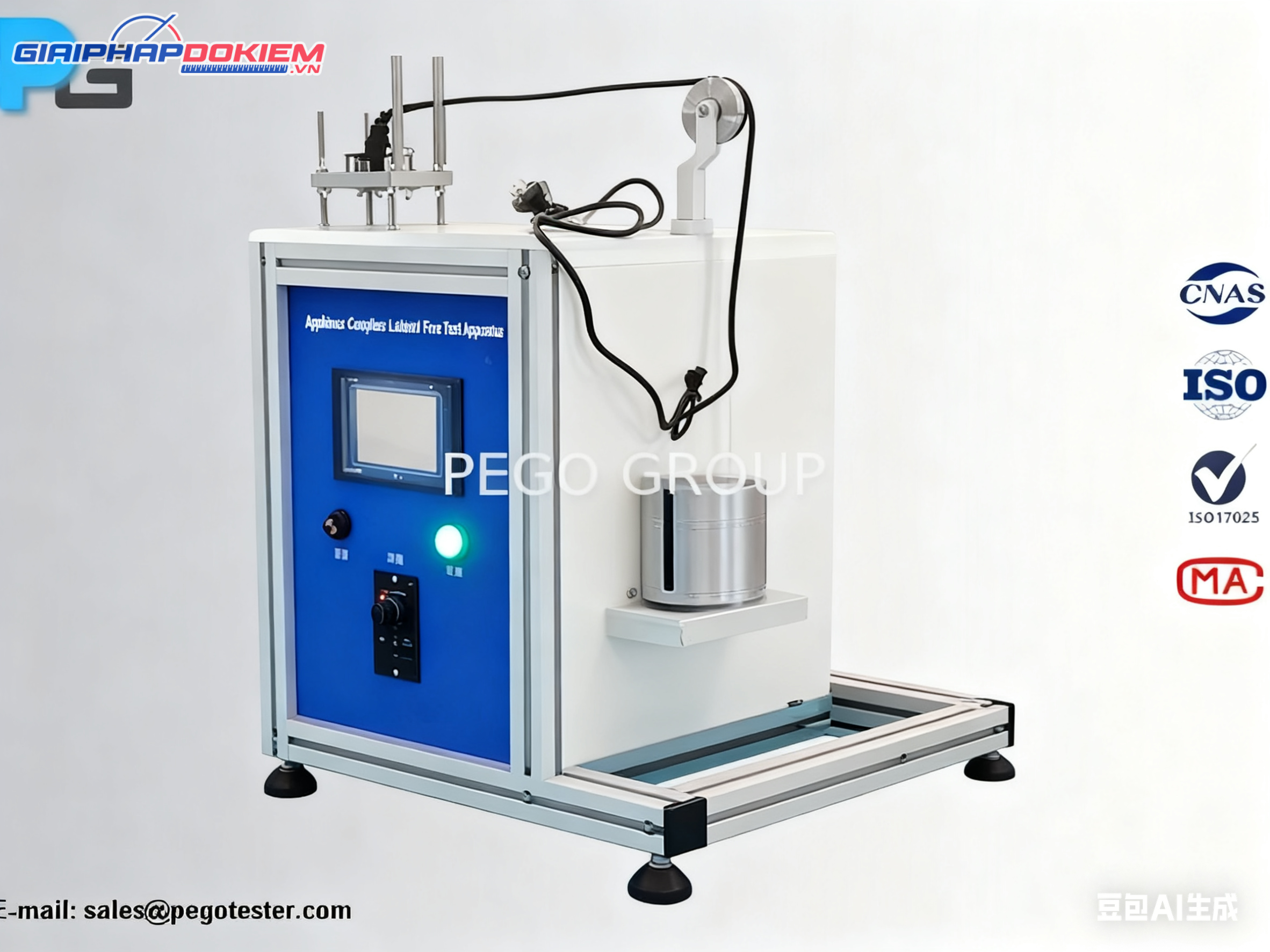

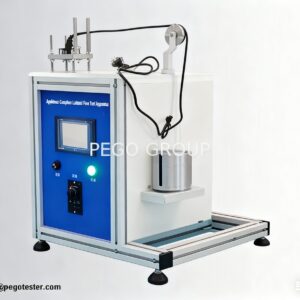

Thiết bị thử nghiệm lực kéo ngang IEC60320-1 điều khiển PLC màn hình 5 inch 6N/35N/50N
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm
Thiết bị thử nghiệm lực kéo ngang cho bộ ghép nối thiết bị theo tiêu chuẩn IEC60320-1
Thiết bị thử nghiệm lực kéo ngang IEC60320-1 điều khiển PLC màn hình 5 inch 6N/35N/50N (Lateral Pull Test Apparatus for Testing Appliance Couplers) được thiết kế và chế tạo đáp ứng hoàn toàn các yêu cầu thử nghiệm nghiêm ngặt theo tiêu chuẩn IEC60320-1 điều khoản 23.3 và hình 8 (Clause 23.3 and Figure 8). Thiết bị chuyên dùng để kiểm tra, xác minh độ bền cơ học của các tiếp điểm trên đầu nối (connector) và ổ cắm thiết bị (appliance outlet).
Nguyên lý hoạt động và quy trình thử nghiệm
Thiết bị thực hiện kiểm tra độ bền cơ học theo quy trình chuẩn:
- Một lực kéo ngang song song với bề mặt tiếp xúc được tác dụng trực tiếp lên dây cáp của đầu nối hoặc phích cắm theo 4 hướng, mỗi bước chuyển hướng là 90°±5°.
- Lực kéo được tác dụng 50 lần cho mỗi hướng kéo trên dây dẫn, thời gian duy trì lực kéo mỗi lần là 1s ±0.5s.
- Sau khi hoàn thành chu trình thử nghiệm, đầu nối hoặc ổ cắm thiết bị không được có bất kỳ dấu hiệu hư hỏng hay biến dạng cơ học nào.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Tiêu chuẩn áp dụng (Normative Reference) | IEC60320-1 Clause 23.3 và Figure 8 |
| Ứng dụng (Application) | Kiểm tra độ bền cơ học của các bộ ghép nối thiết bị (Appliance Couplers) |
| Bộ điều khiển (Controller / Control Units) | Hệ thống PLC kết hợp màn hình cảm ứng LCD 5 inch (PLC + 5 inch LCD touch screen) |
| Chế độ truyền động (Drive mode) | Động cơ giảm tốc (Gear motor) |
| Lực kéo (Pull force) | 6N*1, 35N*1, 50N*1 |
| Góc dịch chuyển thử nghiệm | 4 hướng, bước dịch chuyển 90°±5° |
| Số lần kéo & thời gian tác dụng | 50 lần/hướng, thời gian kéo 1s ±0.5s |
| Nguồn điện làm việc (Working power) | AC 220V/50Hz, 200W (tối đa) |
| Kích thước thiết bị (Dimension) | L350mm * W530mm * H850mm |

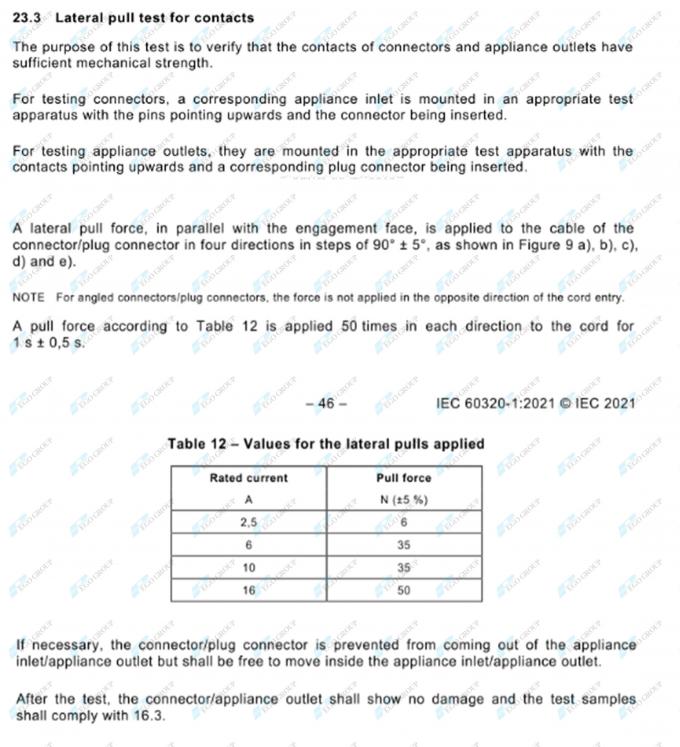

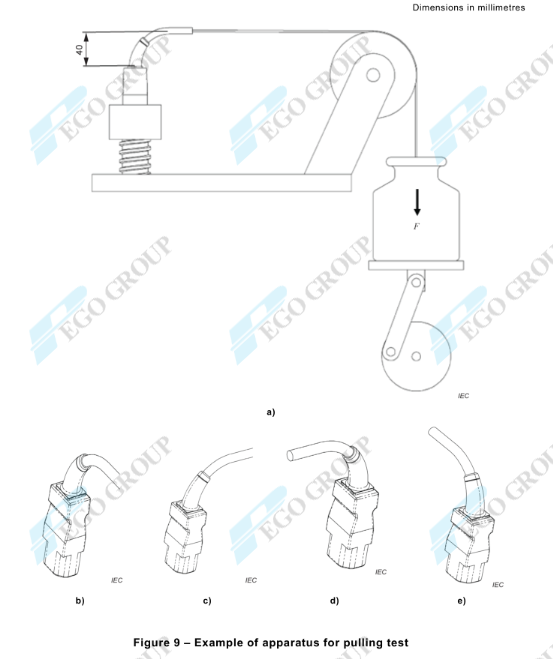

Hình ảnh sản phẩm và sơ đồ kỹ thuật
