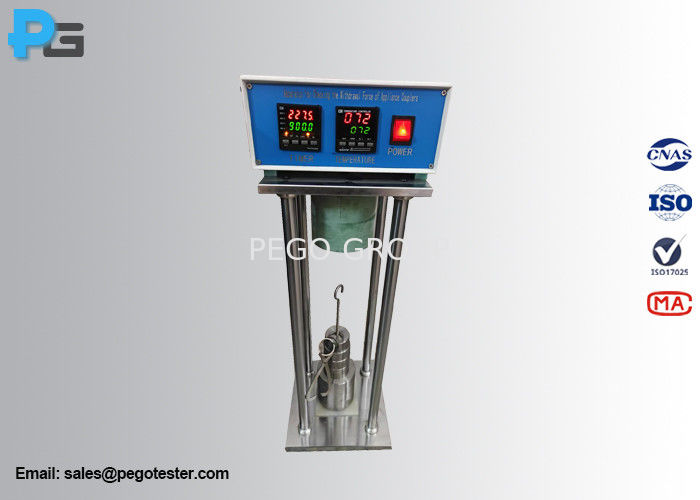

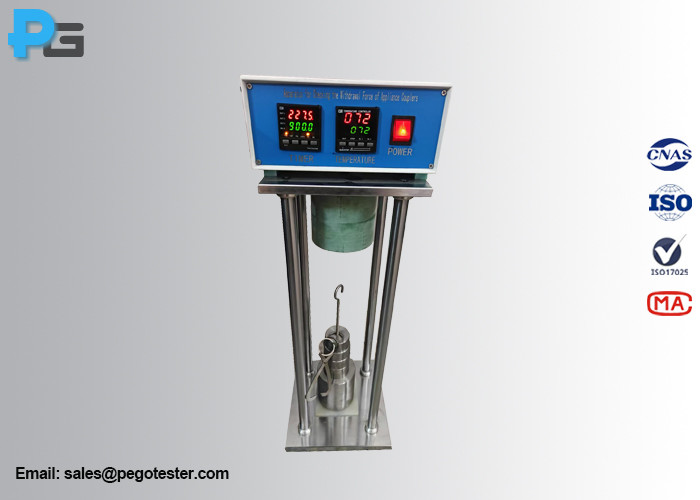

Thiết bị thử nghiệm lực rút tối đa và tối thiểu đầu nối thiết bị IEC60320-1

1. Giới thiệu tổng quan thiết bị

Thiết bị thử nghiệm lực rút tối đa và tối thiểu đầu nối thiết bị IEC60320-1 (Appliance Couplers Maximum and Minimum Withdrawal Force Testing Equipment) được thiết kế và chế tạo hoàn toàn tuân thủ theo tiêu chuẩn IEC60320-1 Hình 3, Hình 4 và Điều khoản 16. Thiết bị chuyên dùng để xác định và kiểm tra lực rút lớn nhất (maximum withdrawal force) cũng như lực rút nhỏ nhất (minimum withdrawal force) của đầu nối hoặc ổ cắm thiết bị (connector/appliance outlet).

Lực rút nhỏ nhất được kiểm tra bằng cách đưa dưỡng đo chốt đơn (test pin gauge) vào từng vị trí tiếp điểm riêng lẻ của đầu nối/ổ cắm thiết bị. Hệ thống thiết bị bao gồm: tủ điều khiển, tấm gá lắp, thiết bị gia nhiệt, ngõ vào thiết bị/đầu nối cắm, móc treo tải trọng, quả cân phụ (supplementary mass) và quả cân chính (principal mass).

• Chiều cao khung máy: 550mm
• Khoảng cách tâm giữa hai cột trụ: 150mm
• Các dưỡng đo đầu vào thiết bị/đầu nối cắm được chế tạo từ thép tôi cứng với độ nhám bề mặt không vượt quá 0.8mm.

Nguyên lý thử nghiệm

• Thử nghiệm lực rút tối đa (Maximum withdrawal force): Tác dụng toàn bộ lực rút tối đa theo quy định của tiêu chuẩn (tổng lực bao gồm quả cân chính, quả cân phụ, móc treo và dưỡng đầu cắm/ổ cắm thiết bị). Đầu nối/ổ cắm thiết bị không được giữ lại hoặc kẹt trong dưỡng cắm. Lưu ý: Đối với việc kiểm tra các đầu nối thiết bị hoạt động ở điều kiện nóng hoặc rất nóng, chức năng gia nhiệt phải được kích hoạt và chỉ tiến hành thử nghiệm lực rút sau khi đạt đến nhiệt độ cài đặt yêu cầu.

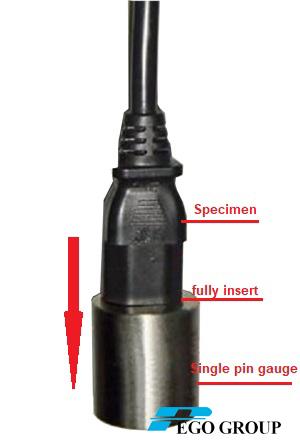

• Thử nghiệm lực rút tối thiểu (Minimum withdrawal force): Dùng tay giữ mẫu thử và cắm dưỡng chốt đơn có khối lượng tương ứng quy định trong tiêu chuẩn vào từng tiếp điểm riêng biệt của đầu nối/ổ cắm thiết bị. Dưỡng chốt không được rơi ra khỏi cụm tiếp điểm trong vòng 3 giây (3s).

2. Thông số kỹ thuật (Parameters)

Bảng tiêu chuẩn: Lực rút tối đa và tối thiểu (Table 5 – IEC60320-1)

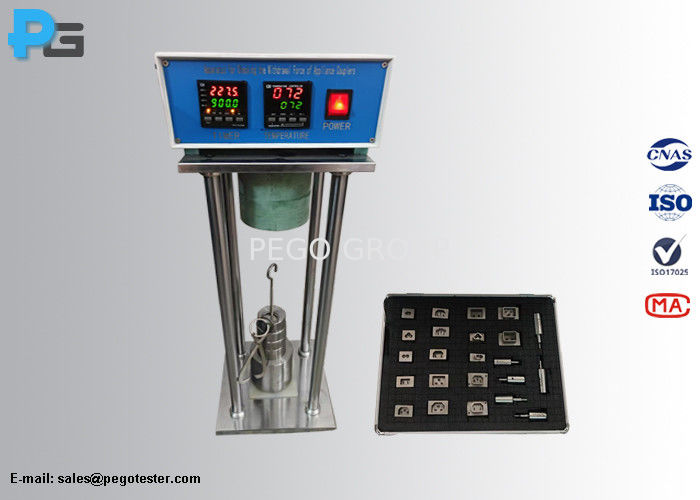

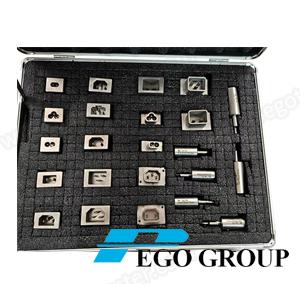

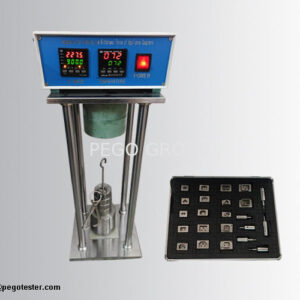

3. Hình ảnh dưỡng đo đa chốt và đơn chốt

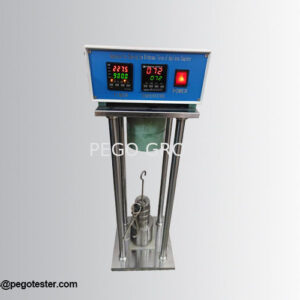

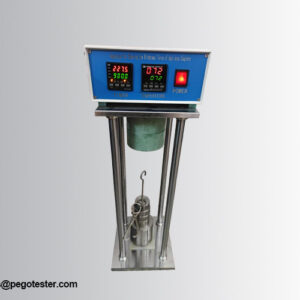

4. Cấu tạo thiết bị thử nghiệm lực rút

Thiết bị kiểm tra lực rút hoàn chỉnh bao gồm các bộ phận chính:

• Khung máy chính (Frame): Làm bằng thép cứng cáp, gia công chính xác.
• Tủ điều khiển trung tâm (Control cabinet).
• Tấm gá lắp mẫu thử (Mounting plate) và kẹp giữ (Clamp).
• Thiết bị gia nhiệt phục vụ thử nghiệm ở điều kiện nhiệt độ cao (Heating device).
• Quả cân chính (Principal mass) và quả cân phụ (Supplementary mass).
• Hệ thống dưỡng đo: Đầu vào thiết bị / đầu nối cắm gồm dưỡng đa chốt cho thử nghiệm lực rút tối đa và dưỡng đơn chốt cho thử nghiệm lực rút tối thiểu.

Toàn bộ quả cân chính, quả cân phụ và các dưỡng đo (multi-pin gauge & single-pin gauge) đều được chế tạo từ thép gương chống ăn mòn S16 với đặc tính chống gỉ sét và có từ tính đạt chuẩn. Kích thước và thông số các dưỡng cắm có thể được tùy chỉnh chính xác theo từng tờ tiêu chuẩn quy định cho từng dòng đầu nối hoặc ổ cắm thiết bị cụ thể.
