Thiết bị thử nghiệm nước bắn tóe IEC60335-2-64 đầu phun 2mm cho bếp điện

Giới thiệu thiết bị thử nghiệm nước bắn tóe IEC60335-2-64 đầu phun 2mm cho bếp điện

Thiết bị thử nghiệm nước bắn tóe IEC60335-2-64 với vòi phun đường kính 2mm được thiết kế chuyên dụng để đánh giá khả năng chống nước thâm nhập cho các loại máy móc chế biến thực phẩm bằng điện, bếp điện và thiết bị gia dụng tương tự.

1. Ứng dụng thực tế

Thử nghiệm bắn tóe (splash test) nhằm mô phỏng hiện tượng nước từ sàn bắn ngược lên phần đáy của thiết bị điện khi các giọt nước rơi xuống bề mặt tiếp xúc. Thiết bị được ứng dụng để kiểm tra độ bền và khả năng chống nước phần đáy của các thiết bị điện gia dụng như máy chế biến thực phẩm, bếp điện, máy giặt và nhiều thiết bị khác có cấp bảo vệ từ IPX1, IPX2, IPX3 đến IPX4.

2. Tiêu chuẩn áp dụng

Thiết bị đáp ứng đầy đủ các tiêu chuẩn an toàn điện quốc tế và quốc gia bao gồm:

• IEC60335-2-75 điều khoản 15.1.1 và hình 101
• IEC60335-2-64 điều khoản 15.1.1 và 15.1.2
• GB4706.38
• GB4706.52

3. Cấu tạo và nguyên lý hoạt động

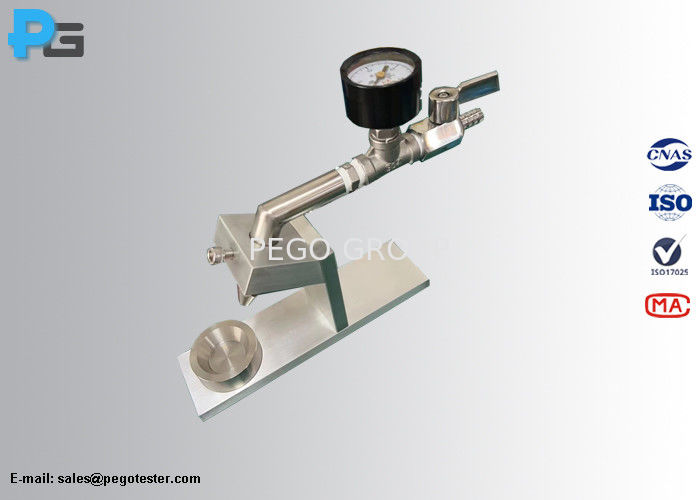

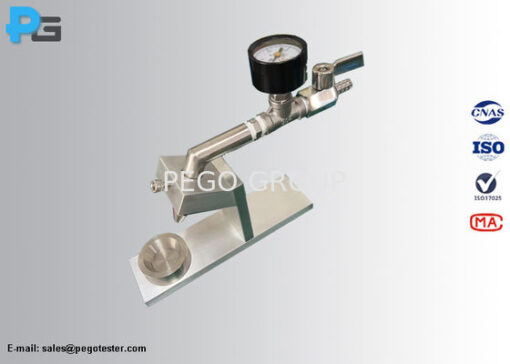

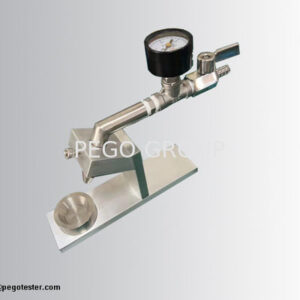

Thiết bị thử nghiệm bao gồm các bộ phận chính: đầu vòi phun (nozzle), bát chứa (bowl), ống dẫn mềm (hose) và đồng hồ đo áp suất (pressure gauge). Trong đó:

• Vòi phun, bát chứa và ống dẫn đều được chế tạo từ thép không gỉ (stainless steel) chất lượng cao, chống ăn mòn hiệu quả.
• Đồng hồ áp suất hiển thị thời gian thực chính xác áp lực dòng nước trong suốt quá trình thử nghiệm.

Quy trình vận hành:

Áp lực nước được tinh chỉnh để nước bắn tóe lên độ cao 150mm tính từ đáy bát. Đối với các thiết bị thông thường đặt trên sàn, bát thử nghiệm được đặt trực tiếp trên mặt sàn. Đối với các thiết bị khác, bát được đặt trên giá đỡ nằm ngang cách mép thấp nhất của thiết bị 50mm, sau đó di chuyển xung quanh để nước bắn vào thiết bị từ mọi hướng. Cần lưu ý không để dòng tia nước phun trực tiếp vào bề mặt thiết bị. Tổng thời gian thử nghiệm diễn ra trong vòng 5 phút (5min).

4. Thông số kỹ thuật chi tiết

5. Bản vẽ cấu tạo thiết bị
