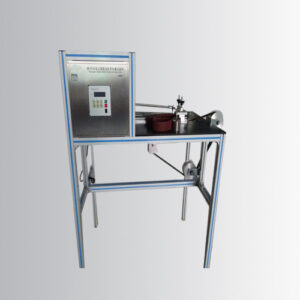

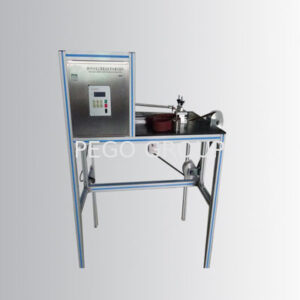

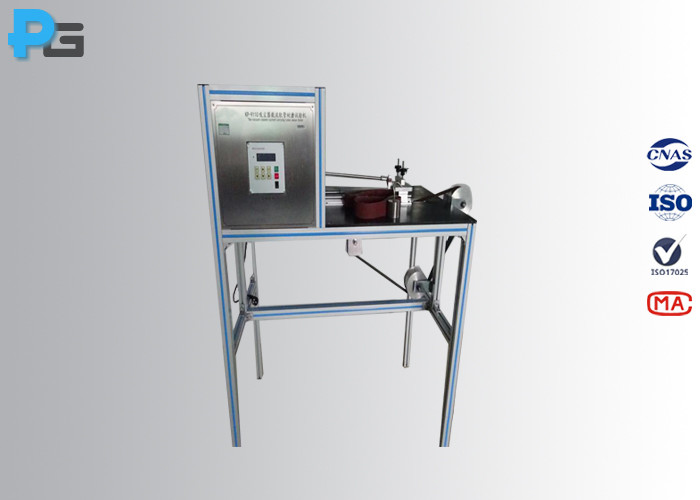

Thiết bị thử nghiệm ống mềm dẫn điện máy hút bụi DIS644 IEC60335-2-24 điều khiển nút nhấn

Thiết bị thử nghiệm độ bền mài mòn ống mềm dẫn điện máy hút bụi IEC60335-2-24

1. Tiêu chuẩn áp dụng

Thiết bị đáp ứng đầy đủ các tiêu chuẩn kiểm nghiệm quốc tế:

• IEC60335-2-2 điều 21.102 hình 101 (clause 21.102 figure 101)
• IEC60335-2-24 điều 21.102 và hình 101 (clause 21.102 and figure 101)
• ISO/DIS644

2. Ứng dụng

Thiết bị được thiết kế chuyên dụng để thử nghiệm khả năng chống mài mòn của ống mềm mang dòng điện (current-carry hose) sử dụng trong máy hút bụi.

3. Giới thiệu nguyên lý hoạt động

Thiết bị thử nghiệm độ mài mòn ống dẫn điện máy hút bụi được thiết kế và chế tạo tuân thủ theo tiêu chuẩn IEC60335-2-2 điều 21.102 hình 101 và IEC60335-2-24 điều 21.102 cùng hình 101, phục vụ đánh giá độ chịu mài mòn của các loại ống mềm mang dòng điện.

Trong quá trình vận hành:

• Một đầu ống mềm được gắn vào thanh truyền của cơ cấu tay quay. Tay quay quay với tốc độ 30r/min, làm cho đầu ống chuyển động tịnh tiến qua lại theo phương ngang với khoảng cách di chuyển 300mm.
• Ống được đỡ bởi một con lăn nhẵn quay tự do, bên trên con lăn có một dải băng vải mài chuyển động với tốc độ 0.1m/min.
• Một quả nặng có khối lượng 1kg được treo vào đầu còn lại của ống và được dẫn hướng xoay. Ở vị trí thấp nhất, quả nặng có khoảng cách tối đa 600mm tính từ tâm của con lăn.
• Chu trình thử nghiệm được tiến hành trong 100 vòng quay của tay quay.

4. Thông số kỹ thuật chi tiết

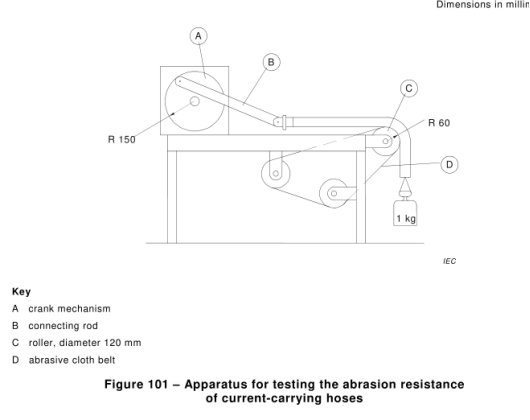

5. Bản vẽ và sơ đồ thiết bị
