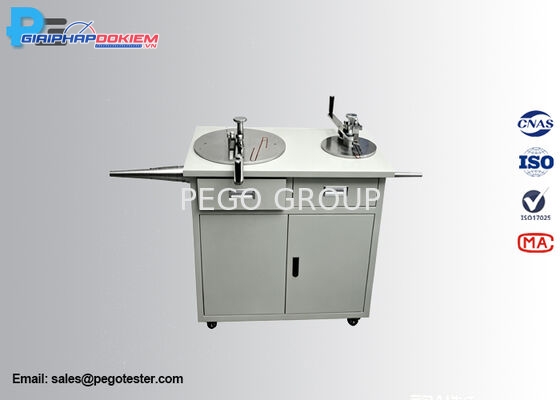

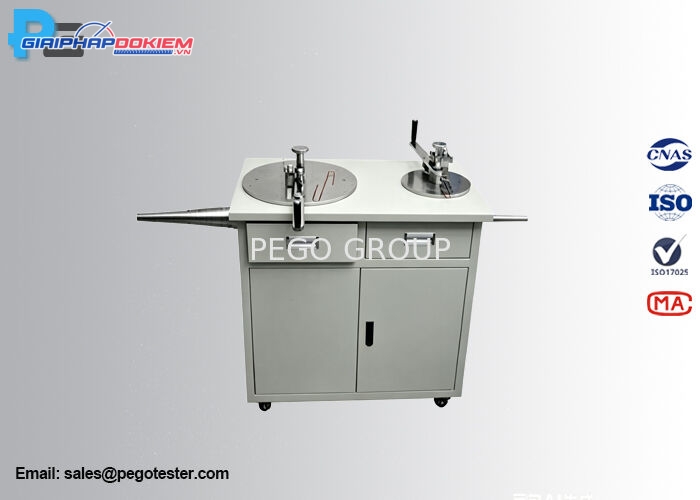

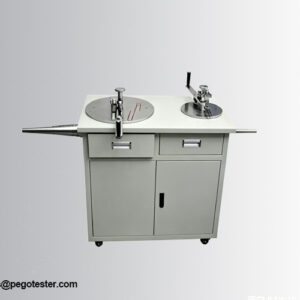

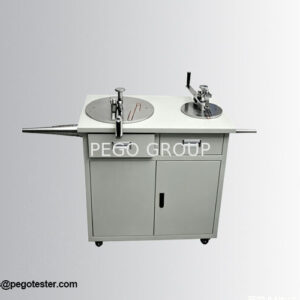

Thiết bị thử nghiệm quấn trục gá dây chữ nhật IEC60851-3 tay uốn 300mm và 400mm

Giới thiệu thiết bị thử nghiệm quấn trục gá dây chữ nhật IEC60851-3

Thiết bị thử nghiệm quấn trục gá dây chữ nhật (Rectangular Wire Mandrel Winding Test Apparatus) được thiết kế và chế tạo hoàn toàn tuân thủ theo các tiêu chuẩn IEC60851-3 điều 6.2.2 hình 4 và GB/T4074.3 điều 6.2.2 hình 4. Thiết bị chuyên dùng để kiểm tra độ bền uốn quấn của các loại dây dẹt/dây chữ nhật có đường kính ruột dẫn danh định từ 1.60mm trở xuống, bao gồm:

• Dây chữ nhật tráng men (enameled rectangular wire)
• Dây chữ nhật bọc giấy cách điện (paper-insulated rectangular wire)
• Dây chữ nhật bọc sợi thủy tinh (glass-fiber-insulated rectangular wire)
• Dây chữ nhật bọc màng phim (film-wrapped wire)
• Các loại dây chữ nhật bằng đồng và nhôm tương ứng

Quy trình và nguyên lý thử nghiệm

Một đoạn dây thẳng có chiều dài xấp xỉ 400mm được uốn gập một góc 180° quanh trục gá đã được đánh bóng theo đường kính quy định trong tiêu chuẩn liên quan. Quá trình uốn được thực hiện theo hai hướng ngược nhau để tạo thành hình chữ S kéo dài. Khoảng cách phần thẳng giữa hai đoạn uốn hình chữ U tối thiểu là 150mm. Thiết bị đảm bảo mẫu thử không bị cong vênh hoặc lệch khỏi đường uốn đồng đều trong suốt quá trình vận hành.

Thông số kỹ thuật chi tiết
