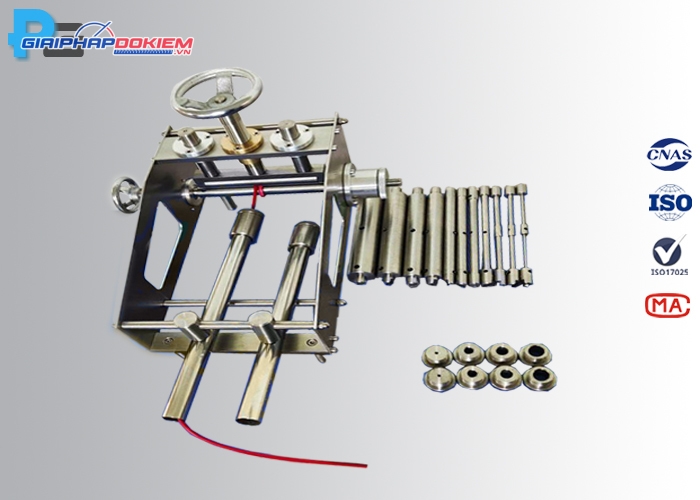

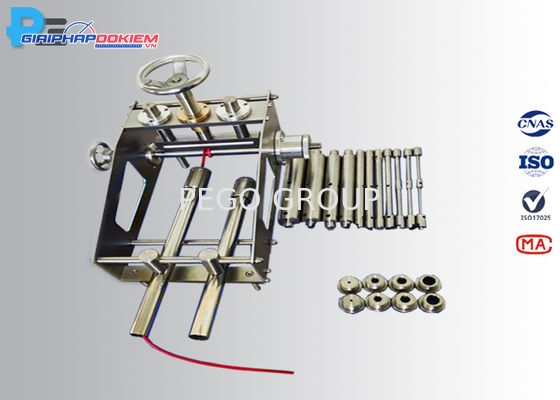

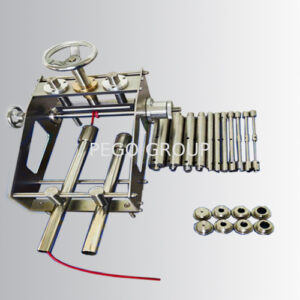

Thiết bị thử nghiệm uốn lạnh cách điện cáp Φ2.5mm~Φ12.5mm trục uốn Φ4.0mm~Φ46mm 2~10 vòng

Thiết bị thử nghiệm uốn lạnh cách điện cáp theo tiêu chuẩn IEC60811

Thiết bị thử nghiệm uốn lạnh cách điện cáp được thiết kế tuân thủ nghiêm ngặt các tiêu chuẩn IEC60811-504, IEC60811-1-4 (điều khoản 8.1 và hình 1), IEC60884-1, VDE0472, GB2951.4 và GB2099-94. Thiết bị chuyên dùng để thực hiện các thử nghiệm uốn ở nhiệt độ thấp đối với lớp vỏ cách điện và vỏ bọc của cáp điện.

Phạm vi ứng dụng của thiết bị

Thiết bị thử nghiệm thích hợp ứng dụng cho:

• Lõi cáp có tiết diện tròn với đường kính ngoài lên đến 12.5mm.
• Lõi cáp hình dẻ quạt (sector-shaped) trong trường hợp không thể chuẩn bị mẫu thử hình quả tạ (dumb-bell).
• Cáp hoàn chỉnh có đường kính tổng thể lên đến 12.5mm.
• Cáp dẹt có kích thước trục chính lên đến 20mm.

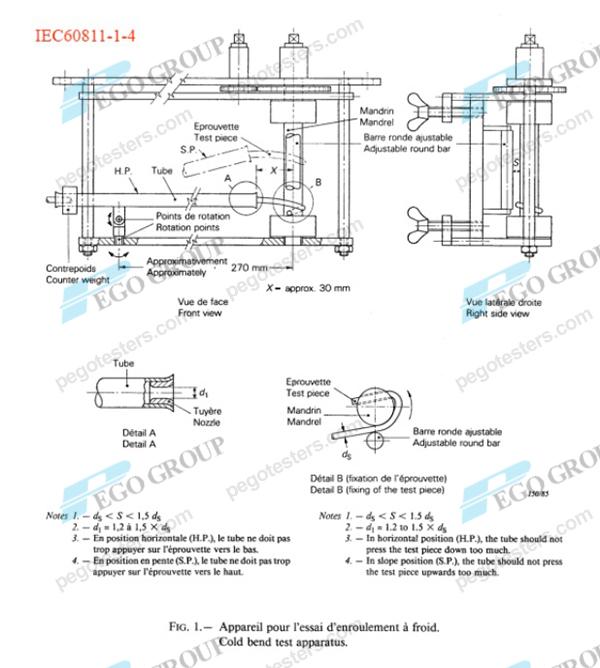

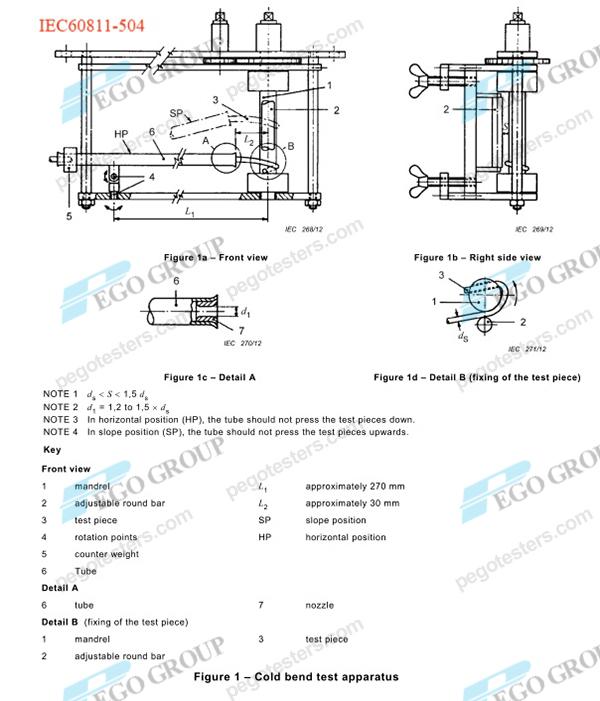

Hệ thống bao gồm một trục uốn quay (mandrel) và cơ cấu dẫn hướng, được đặt trong tủ môi trường nhiệt độ thấp phù hợp trước và trong suốt quá trình thử nghiệm. Đường kính trục uốn được chọn từ 4 đến 5 lần đường kính của mẫu thử. Sau khi kết thúc quá trình uốn, mẫu thử được kiểm tra ngay khi vẫn còn trên trục uốn; bề mặt cách điện đạt yêu cầu khi không xuất hiện bất kỳ vết nứt nào dưới thị lực bình thường hoặc có kính điều chỉnh.

Thông số kỹ thuật chính

Quy định số vòng uốn theo đường kính mẫu thử
