Thiết bị thử nghiệm uốn lạnh SUS304 kiểm tra an toàn điện

Thiết bị thử nghiệm uốn lạnh SUS304 kiểm tra an toàn điện (IEC60811-1-4)

1. Giới thiệu tổng quan

Thiết bị thử nghiệm uốn lạnh cho dây và cáp điện được thiết kế và chế tạo đáp ứng nghiêm ngặt theo tiêu chuẩn IEC60811-1-4 (Điều 8.1 và Hình 1), IEC60884-1, VDE0472, GB2951.4 và GB2099-94. Thiết bị được ứng dụng để kiểm tra độ bền uốn dẻo ở nhiệt độ thấp cho các lõi dây có tiết diện tròn với đường kính ngoài lên đến 12.5mm, các lõi hình quạt khi không thể chuẩn bị mẫu hình quả tạ (dumb-bells), cũng như các loại cáp có đường kính tổng thể lên đến 12.5mm hoặc cáp dẹt có kích thước trục chính lên đến 20mm.

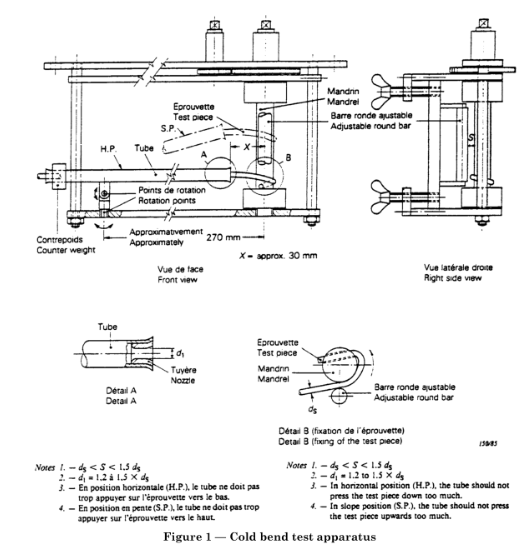

Cấu tạo thiết bị bao gồm một trục uốn xoay (mandrel) và cơ cấu dẫn hướng. Toàn bộ thiết bị được đặt trong buồng thử nghiệm nhiệt độ thấp thích hợp trước và trong suốt quá trình thử nghiệm.

2. Thông số kỹ thuật

Quy định số vòng uốn theo đường kính mẫu thử

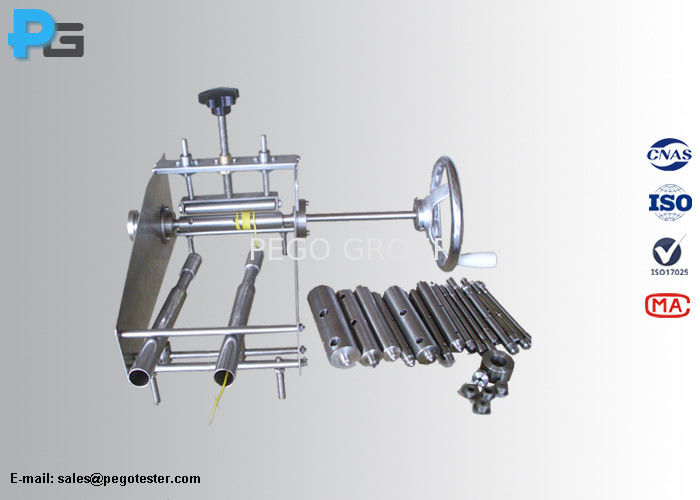

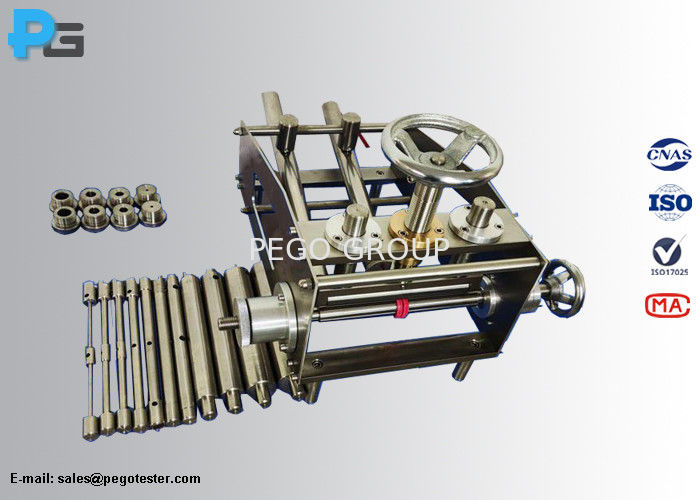

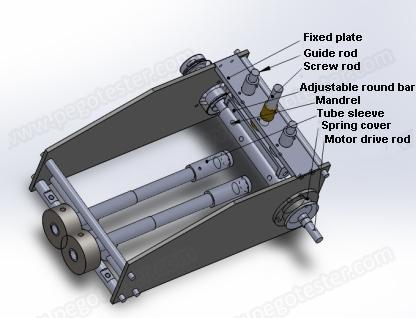

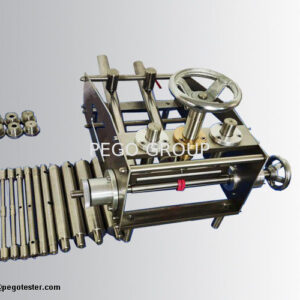

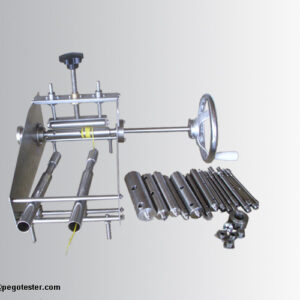

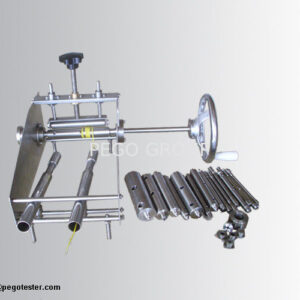

3. Hình ảnh thiết bị

4. Hướng dẫn vận hành và thử nghiệm

• Chuẩn bị mẫu và thiết bị: Mẫu lõi cần thử nghiệm được đại diện bởi hai mẫu có chiều dài phù hợp (đường kính ngoài mẫu nằm trong khoảng 2.5mm đến 12.5mm). Lựa chọn kích thước trục uốn phù hợp theo mẫu thử (đường kính của trục uốn phải gấp từ 4 đến 5 lần đường kính của mẫu thử). Thiết bị phải được đặt trong tủ lạnh/buồng nhiệt độ thấp trước và trong suốt quá trình thử nghiệm. Thiết bị cùng mẫu thử đã được cố định đúng vị trí cần được duy trì trong tủ lạnh ở nhiệt độ quy định trong khoảng thời gian không ít hơn 16 giờ. Thời gian làm lạnh 16 giờ này bao gồm cả thời gian cần thiết để làm lạnh thiết bị.
• Quy trình làm lạnh sơ bộ và vận hành: Nếu thiết bị đã được làm lạnh sơ bộ từ trước, cho phép thời gian làm lạnh ngắn hơn nhưng không được dưới 4 giờ với điều kiện các mẫu thử đã đạt đến nhiệt độ thử nghiệm quy định. Trường hợp cả thiết bị và mẫu thử đều đã được làm lạnh sơ bộ thì chỉ cần làm lạnh thêm 1 giờ sau khi cố định từng mẫu thử vào thiết bị. Trong quá trình thử nghiệm, tháo nút đậy của tủ làm lạnh và gắn tay quay vận hành vào trục quấn, sau đó quay với tốc độ xấp xỉ 1 vòng trong khoảng 5 giây. Số vòng quay thực hiện theo đúng quy định của tiêu chuẩn. Mẫu thử quay quanh trục uốn và được quấn chặt thành hình xoắn ốc đều đặn trên trục. Đối với dây cáp dẹt, đường kính trục uốn được chọn dựa trên kích thước trục nhỏ của mẫu thử và được quấn với trục nhỏ vuông góc với trục uốn.
• Đánh giá kết quả thử nghiệm: Sau khi hoàn tất quá trình uốn, tiến hành kiểm tra đánh giá mẫu thử ngay khi mẫu vẫn còn nằm trên trục uốn. Lớp cách điện của cả hai mẫu thử đạt yêu cầu khi không xuất hiện bất kỳ vết nứt nào khi quan sát bằng mắt thường hoặc thị lực đã điều chỉnh mà không cần dùng kính phóng đại.
