Thiết bị thử nghiệm va đập con lắc cho phích cắm ổ cắm IEC60309-1
1. Giới thiệu tổng quan
Thiết bị thử nghiệm va đập con lắc cho phích cắm, ổ cắm và bộ nối (IEC60309-1 Plug Socket-outlet and Coupler Pendulum Impact Test Apparatus) được thiết kế nghiêm ngặt theo tiêu chuẩn IEC60309-1 hình 7 và Phụ lục A. Thiết bị được ứng dụng để kiểm tra độ bền cơ học đối với phích cắm, ổ cắm và bộ nối công nghiệp.
Cấu tạo chính của thiết bị bao gồm: một trục xoay (pivot), một trục con lắc bằng ống thép, đầu trục, búa đập và 4 quả nặng khối lượng 0.25kg.
2. Thông số kỹ thuật
| Cấu trúc thử nghiệm (Test structure) | Tấm nền đỡ phía sau: Gỗ dán 20mm (gắn cố định vào tường) Cấu trúc giá đỡ con lắc: Hành trình di chuyển theo trục X, Y, Z = 300mm |
| Chế độ vận hành (Operation mode) | Điều khiển thủ công (Manual control) |
| Chiều cao va đập (Impact height) | Khối lượng 0.5kg: Khoảng cách từ đỉnh trục xoay nhôm đến tâm va đập của búa là 1059mm Khối lượng 1.0kg: Khoảng cách từ đỉnh trục xoay nhôm đến tâm va đập của búa là 1031mm |
| Cấu hình chi tiết (Configuration) |
|
| Lưu ý: Mọi phương pháp điều chỉnh hành trình đều được thực hiện thông qua hệ thống thanh trượt tuyến tính (linear slides). | |
Bảng thông số góc thả thử nghiệm va đập (Impact test release angle)
| Mức năng lượng va đập (J) | Khối lượng sử dụng (kg) | Góc thả (Độ lệch so với phương thẳng đứng) |
|---|---|---|
| 1 | 0.5kg | 25o |
| 2 | 0.5kg | 35o |
| 3 | 1 | 36o |
| 4 | 1 | 42o |
| 5 | 1 | 47o |
| 6 | 1 | 52o |

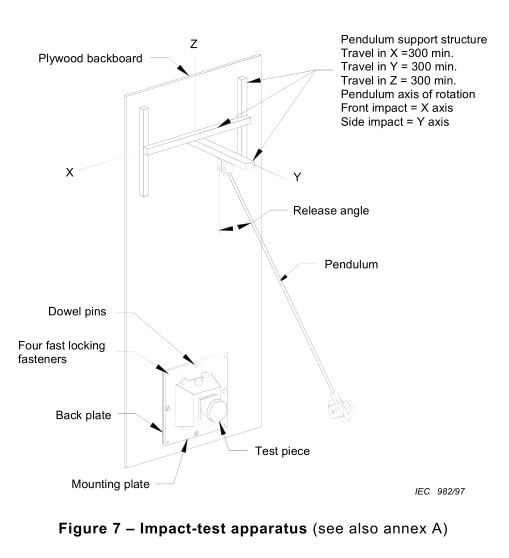

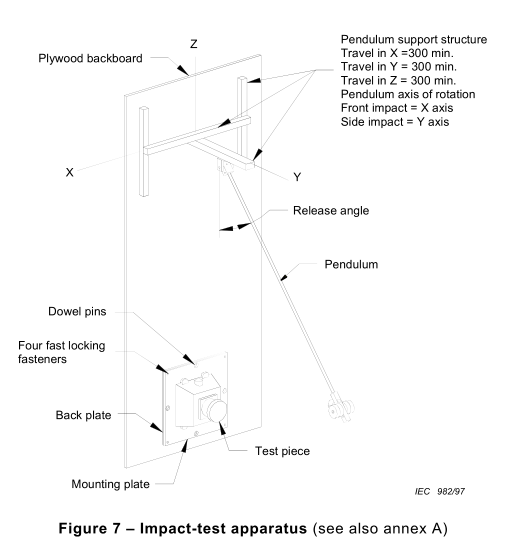

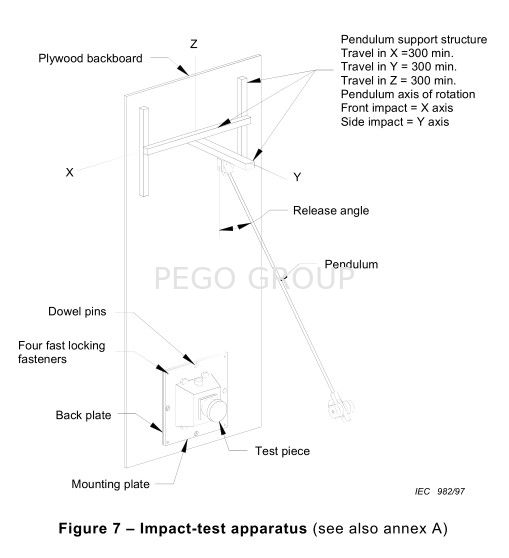

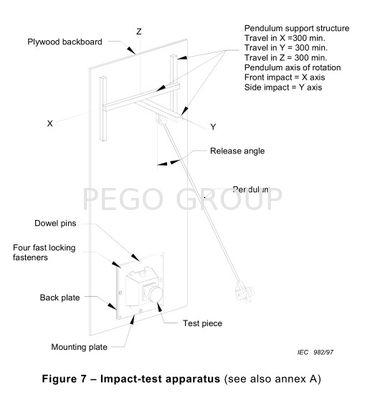

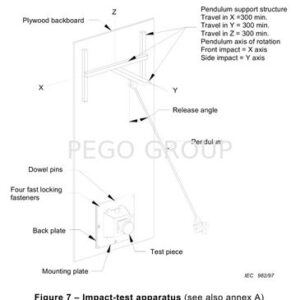

3. Sơ đồ cấu tạo thiết bị (Diagram)
