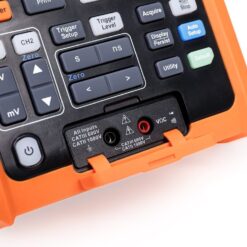

Giới thiệu Máy hiện sóng cầm tay Siglent SHS1202X
Máy hiện sóng cầm tay Siglent SHS1202X là thiết bị đo lường đa năng tích hợp nhiều chức năng trong một thiết kế nhỏ gọn và di động. Thiết bị này kết hợp các tính năng của máy hiện sóng, bộ phân tích phổ, bộ ghi dữ liệu và đồng hồ đo đa năng, đáp ứng nhu cầu đo lường trong cả môi trường phòng thí nghiệm và hiện trường

Máy hiện sóng cầm tay Siglent SHS1202X có tính năng cách ly hoàn toàn giữa hai kênh dao động ký, một kênh đo đa năng, bộ chuyển đổi nguồn và cổng USB host/device. Tính năng cách ly hoàn toàn này lý tưởng cho cả việc đo tín hiệu trong phòng thí nghiệm và đo tín hiệu ngoài môi trường tự do vì nó giảm nguy cơ ngắn mạch do vô tình.
Siglent SHS1202X cũng bao gồm chức năng ghi lại dạng sóng lịch sử và kích hoạt tuần tự, cho phép ghi và phân tích dạng sóng mở rộng. Một tính năng mạnh mẽ khác là chức năng toán học FFT 1 triệu điểm mới, giúp SHS có độ phân giải tần số rất cao khi quan sát phổ tín hiệu. Thiết kế kỹ thuật số mới cũng bao gồm bộ xử lý phụ phần cứng giúp cung cấp các phép đo nhanh chóng và chính xác mà không làm chậm quá trình thu thập dữ liệu và phản hồi trên bảng điều khiển phía trước.
Đặc điểm nổi bật của sản phẩm SHS1202X
Cách ly hoàn toàn giữa các kênh
Siglent SHS1202X có khả năng cách ly hoàn toàn giữa hai kênh dao động ký, kênh đồng hồ đo đa năng, bộ chuyển đổi nguồn và cổng USB. Đặc tính này làm cho thiết bị lý tưởng cho cả phép đo trong phòng thí nghiệm và đo tín hiệu nổi, giảm thiểu nguy cơ hư hỏng không mong muốn
Đáp ứng tiêu chuẩn CATIII 600 Vrms, CATII 1000 Vrms. Theo IEC61010-2-030 xác định các danh mục đo lường đánh giá khả năng của thiết bị đo lường để chịu đựng quá áp thoáng qua ngắn hạn ngoài điện áp hoạt động.
Đồng hồ đo đa năng True RMS
- Tích hợp đồng hồ đo đa năng 6000 số đếm (khoảng 3.5 chữ số)
- Tích hợp chức năng đo True RMS
- Trang bị tính năng đồ thị xu hướng giá trị đo lường lên đến 4 kênh, có thể lưu trữ 3.5 triệu điểm đo
Chế độ Serial trigger và decode
- Đi kèm tính năng Serial trigger và decode
- Phù hợp các giao thức IIC, SPI, UART, CAN, LIN
- Ứng dụng rộng rãi trong ngành công nghiệp ô tô và hệ thống nhúng
Chứng nhận IP51
- Vỏ máy chống bụi và chống nhỏ giọt đạt chuẩn IP51
- Đã được kiểm tra theo tiêu chuẩn IEC60529 để đảm bảo độ bền cần thiết để có thể làm việc trong môi trường khắc nghiệt
- Phần vỏ bảo vệ cao su với các phím lớn giúp dễ dàng sử dụng trong môi trường khó khăn
Thông số kỹ thuật
Băng thông: 200 MHz
Số kênh: 2 kênh cách ly
Tốc độ lấy mẫu thực: 1GSa/s (tối đa)
Độ sâu bộ nhớ: 12 Mpts (tối đa)
Tốc độ chụp dạng sóng: 400,000 wfm/s (tối đa)
Loại Trigger: IIC, SPI, UART, CAN, LIN
Cổng giao tiếp: USB Host, USB Device
Điện áp DC: 60mV | ±1%±15 digit
600 mV-600 V | ±1%±5 digit
Điện áp AC: 60mV – 750V | ±1.5%±15 digit
Dòng điện DC: 60 mA-600 mA | ±1.5%±5 digit
6 A-10 A | ±2%±5 digit
Dòng điện AC: 60mA | ±1.5%±5 digit
600 mA | ±2%±5 digit
6 A-10 A | ±3%±5 digit
Điện dung: 40 nF | ±3%±10 digit
400 nF-400 μF | ±4%±5 digit
Điện trở: 600 Ω-6 MΩ | ±1%±5 digit
60 MΩ | ±3%±5 digit
Thông mạch: <50 Ω
Đi-ốt: 0 – 2V
Màn hình: 5.6-inch TFT-LCD (640×480)
Trọng lượng: 1.75kg
Kích thước: 276 mm * 168 mm * 68 mm
