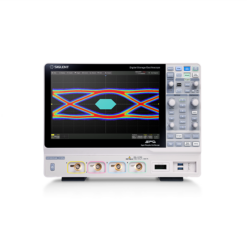

Giới thiệu Máy hiện sóng Siglent SDS6054A
Đặc điểm nổi bật Siglent SDS6054A
Hiệu suất cao hơn với máy hiện sóng SDS6000A Series Máy hiện sóng Siglent SDS6054A được trang bị mức băng thông lên đến 2 GHz. Để tối ưu chi phí đầu tư thiết bị, model 500MHz có thể được nâng cấp lên 2 GHz sau khi mua. Thiết bị đi kèm với các que đo chủ động SAP2500 và SAP2500D với thiết kế mới, có thể phân tích sơ đồ mắt và chập chờn. Siglent SDS6054A được trang bị độ sâu bộ nhớ lên đến 500Mpts kết hợp với chức năng thu phóng của phần cứng, cho phép bạn quan sát các tín hiệu chi tiết và chính xác hơn Tốc độ lấy mẫu lên đến 5GSa/s (10GSa/s ESR) cho mỗi kênh, ngay cả khi bạn sử dụng cả bốn kênh cùng một lúc, giúp cải thiện hiệu suất tối ưu khi làm việc với bốn kênh đo. Là một công cụ mạnh mẽ cho việc R&D | ![]() |
![]() | Thiết kế hiện đại và cân bằng trong không gian làm việc Siglent SDS6054A cho phép bạn dễ dàng mang xung quanh phòng thí nghiệm vì không chiếm quá nhiều diện tích làm việc. Màn hình cảm ứng lớn 12,1 inch với độ phân giải cao cung cấp khả năng điều khiển trực quan và thông tin rõ ràng để gỡ lỗi nhanh hơn. Việc lưu dữ liệu trênSiglent SDS6054A cũng rất tiện lợi. Chỉ cần nhấn nút In hoặc chụp ảnh màn hình hoặc thông qua điều khiển từ xa qua Web Sever Việc tùy biến oscilloscope này cũng khá dễ dàng, bạn có thể chọn màu sắc cho kênh đo yêu thích của mình theo ý muốn, cài đặt mặc định, kiểu menu, định dạng đo lường, v.v. Khả năng đáp ứng tốt của giao diện giúp người dùng hài lòng hơn |
| Que đo chủ động mới với thiết kế hiện đại Que đo chủ động SAP1000 được cung cấp cùng với máy hiện sóng SDS5000X. Lần này Siglent SDS6054A đi kèm với hai đầu dò hoạt động được thiết kế mới là SAP2500, SAP2500D. Với các chức năng phân tích Sơ đồ mắt / Jitter,Siglent SDS6054A có nhiều khả năng hơn trong thiết kế mạch tốc độ cao và đo tính toàn vẹn của tín hiệu. | ![]() |
Tính năng của Siglent SDS6054A
Siglent SDS6054A:
- 4 kênh analog, băng thông lên đến 2 GHz với tốc độ lấy mẫu 5 GSa/s (10 GSa/s ESR) ở mỗi kênh
- Độ ồn nền thấp, hỗ trợ thang đo dọc từ 0.5 mV/div đến 10 V/div
- Công nghệ SPO
- Tốc độ bắt dạng sóng lên đến 170.000 wfm/s (chế độ thường) và 750.000 wfm/s (chế độ sequence)
- Hỗ trợ chế độ hiển thị phân cấp cường độ 256 mức và nhiệt độ màu
- Độ dài bản ghi 500 Mpts cho tất cả 4 kênh
- Hệ thống trigger kỹ thuật số
- Intelligent trigger: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay, and Video (HDTV supported). Zone Trigger simplifies advanced triggering
- Serial bus triggering and decoder, supports protocols I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, and Manchester
- Chế độ thu thập phân đoạn (Sequence), chia độ dài bản ghi tối đa thành nhiều phân đoạn (lên đến 80.000), theo điều kiện trigger do người dùng đặt, với thời gian chết rất nhỏ giữa các phân đoạn để thu được sự kiện đủ điều kiện.
- Chức năng ghi dạng sóng lịch sử (History), độ dài dạng sóng được ghi tối đa là 80.000 khung hình
- Đo tự động trên hơn 50 thông số, hỗ trợ thống kê với biểu đồ, theo dõi (track), xu hướng (trend), phép đo Gating và các phép đo trên Toán học (Math), Lịch sử (History) và Tham chiếu (Ref)
- 4 kênh Toán học (8 Mpts FFT, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai, v.v.), hỗ trợ trình soạn thảo công thức
- Các chức năng phân tích dữ liệu phong phú như Tìm kiếm (Search), Điều hướng (Navigate), Vôn kế kỹ thuật số (Digital Voltmeter), Bộ đếm (Counter), Biểu đồ dạng sóng (Waveform Histogram), Biểu đồ Bode (Bode plot), Phân tích công suất (Power Analysis) và Phân tích Eye/Jitter
- Average dựa trên phần cứng tốc độ cao, Hi-Res; Chức năng kiểm tra Mask dựa trên phần cứng tốc độ cao, với công cụ Mask Editor để tạo mặt nạ do người dùng xác định
- 16 kênh kỹ thuật số
- Máy phát dạng sóng chức năng / tùy ý 25 MHz, tích hợp nhiều dạng sóng được xác định trước
- Màn hình TFT-LCD 12,1” lớn với độ phân giải 1280 * 800; Màn hình cảm ứng điện dung hỗ trợ cử chỉ đa chạm
- Các giao diện bao gồm: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), thẻ micro SD, Pass/Fail, Trigger Out, HDMI
- Máy chủ web tích hợp hỗ trợ điều khiển từ xa qua cổng LAN bằng trình duyệt web. Hỗ trợ các lệnh điều khiển từ xa SCPI. Hỗ trợ chuột và bàn phím ngoài.
Thông số kỹ thuật của Siglent SDS6054A
Băng thông: 500 MHz
Tốc độ lấy mẫu: 5 GSa/s (10 GSa/s ESR) mỗi kênh
Tốc độ chụp dạng sóng: 170,000 wfm/s (750,000 wfm/s chế độ sqeuence)
Độ sâu bộ nhớ (tối đa): 500 Mpts/ch
Số kênh analog: 4 + EXT
Số kênh digital: 16 kênh (Option)
Loại Trigger: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial
Chế độ Trigger và decoder:
Tiêu chuẩn: I2C, SPI, UART, CAN, LIN
Optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (decode only), ARINC429 (decode only)
Chức năng phát xung: tần số 25MHz, tốc độ 125MSa/s mỗi kênh
Cổng I/O: USB 3.0 Host x2,USB 2.0 Host x2,USB 2.0 Device,LAN,micro SD card, HDMI, External trigger,Auxiliary output(TRIG OUT,PASS/FAIL)
Màn hình: cảm ứng 12.1″ (1280*800)
