Hướng Dẫn Cách Đo Điện Trở 1 Chiều Máy Biến Áp Chi Tiết

Có phải bạn đang tìm kiếm cách đo điện trở 1 chiều máy biến áp để kiểm tra chất lượng và sự ổn định của các cuộn dây trong máy biến áp. Việc đo kiểm điện trở 1 chiều máy biến áp là một yêu cầu kỹ thuật bắt buộc, giúp đảm bảo an toàn và hiệu quả vận hành của toàn bộ hệ thống điện. Bài viết dưới đây, Giải Pháp Đo Kiểm sẽ hướng dẫn chi tiết cho bạn làm thế nào để đo điện trở 1 chiều chính xác cho thiết bị điện quan trọng này. Hãy cùng tìm hiểu ngay!

Kiến Thức Cơ Bản Về Đo Điện Trở 1 Chiều Máy Biến Áp

Trước khi bắt đầu thực hiện cách đo điện trở 1 chiều máy biến áp, trước tiên bạn cần phải biết một số kiến thức cơ bản về đại lượng và phép đo này. Bao gồm:

Điện trở 1 chiều là gì?

Điện trở 1 chiều còn được gọi là điện trở thuần của cuộn dây trong các thiết bị điện hoặc biến đổi điện năng. Thông số điện này phản ánh khả năng cản trở dòng điện một chiều (DC) của dây dẫn điện, trường hợp này là cuộn dây của máy biến áp. Để đo lường chính xác giá trị điện trở 1 chiều của máy biến áp, người ta sẽ đặt một điện áp một chiều vào hai đầu cực của cuộn dây đó.

Việc thực hiện phép đo này thường xuyên sẽ giúp bạn đánh giá đúng tình trạng hoạt động của các cấu trúc dẫn dòng bên trong máy biến áp tại thời điểm đo như cuộn dây chính, cuộn dây phân áp, các mối tiếp xúc và cấu trúc dẫn điện của bộ chuyển nấc phân áp. Không chỉ dừng lại ở đó, kết quả đo điện trở 1 chiều máy biến áp còn giúp phát hiện sớm các hư hỏng bên trong hoặc mối nối kém chất lượng. Tóm lại, việc đo kiểm điện trở 1 chiều góp phần đảm bảo an toàn và hiệu quả trong quá trình vận hành máy biến áp.

Tại sao phải đo điện trở 1 chiều trên máy biến áp?

Mặc dù việc đo kiểm điện trở 1 chiều của máy biến áp không được quy định bắt buộc, nhưng chúng đem lại những lợi ích thiết thực quan trọng sau đây:

• Kiểm tra chất lượng mối nối của cuộn dây không cần tiếp xúc, đảm bảo an toàn cho quá trình bảo hành, bảo trì máy biến áp.
• Đánh giá tình trạng cấu trúc dẫn dòng của các cuộn dây quan trọng trong máy biến áp.
• Phát hiện sự cố tiềm ẩn bên trong máy biến áp, phòng ngừa hiện tượng ngắn mạch giữa các cuộn dây.
• Tính toán mức độ tiêu hao của máy biến áp và nhiệt độ của cuộn dây, đặc biệt quan trọng trong quá trình thử nghiệm tăng nhiệt.
• Đánh giá chất lượng và hiệu suất hoạt động thực tế của máy biến áp, làm bằng chứng quan trọng để có kế hoạch bảo trì, sửa chữa kịp thời.

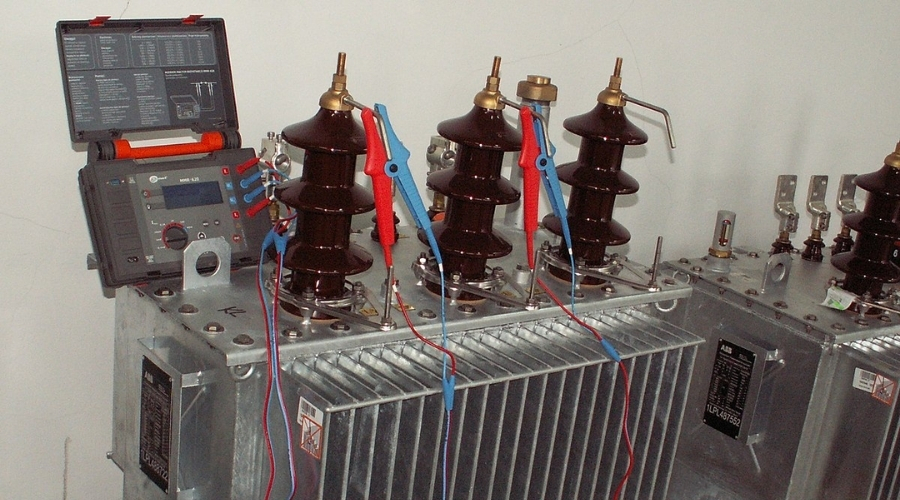

Các ứng dụng thực tế trong kiểm tra, bảo trì máy biến áp

Trên thực tế, quá trình kiểm tra và bảo trì máy biến áp là một công việc kiểm tra định kỳ quan trọng trong lĩnh vực này. Chúng được thực hiện thường xuyên, thậm chí là hàng ngày, hàng tuần hoặc hàng tháng để đảm bảo hiệu quả vận hành và phát hiện sớm các dấu hiệu hư hỏng bất thường. Không những thế, các phép đo này còn chú trọng trong các thí nghiệm và nghiên cứu chuyên sâu để đảm bảo cho ra mắt những thiết bị và máy điện tối ưu nhất.

Ngày nay, dưới sự tiến bộ không ngừng của khoa học và công nghệ, việc ứng dụng công nghệ mới trong bảo trì máy biến áp cũng đạt những thành tựu không nhỏ, từ bảo trì theo lịch trình sang bảo trì dựa trên tình trạng. Tức là máy biến áp sẽ được lắp đặt các cảm biến thông minh để tự động hóa quá trình lên kế hoạch, quản lý lịch sử bảo trì tối ưu nhất.

Hệ Thống Kiểm Tra Điện Trở Hioki RM2610

Liên hệ

Tiêu Chuẩn Đo Điện Trở 1 Chiều Máy Biến Áp

Việc đo lường điện trở 1 chiều máy biến áp cần tuân thủ nghiêm ngặt các tiêu chuẩn an toàn kỹ thuật quốc tế và quốc gia để đảm bảo tính chính xác và an toàn trong quá trình đo.  Dưới cần là một số tiêu chuẩn và quy định khi đo điện trở một chiều máy biến áp bạn cần phải nắm trước khi thực hiện:

• TCVN 6306-1,3 :2006 (IEC 60076-1,3: 2000): Quy định đo kiểm đối với máy biến áp điện lực, bao gồm cả đo điện trở 1 chiều cuộn dây.
• TCVN 7697-1 :2007 (IEC 60044-1: 2003): Quy định liên quan đến máy biến dòng điện và máy biến áp đo lường.
• TCVN 6627-1: 2008 (IEC 60034-1: 2004): Quy định chung về phương pháp, quy trình thực hiện an toàn và nguyên tắc đo máy biến áp.
• Tiêu chuẩn TCVN 1985:1994: Áp dụng cho máy biến áp điện lực, nếu điện trở lớn hơn 1Ω thì dùng cầu đơn, nhỏ hơn 1 Ω thì dùng cầu kép để tăng độ chính xác.

Các quy định an toàn và quy trình đo điện trở 1 pha máy biến áp:

• Ngắt điện hoàn toàn và nối đất tạm thời cho các đầu cực trước khi đo điện trở 1 chiều.
• Chọn thang đo không quá 20% dòng điện định mức của cuộn dây để tránh sai số do nhiệt độ sinh ra khi đo ở dòng điện lớn.
• Quy đổi kết quả đo về nhiệt độ tiêu chuẩn.
• Sử dụng thiết bị đo đạt chuẩn, kết nối đúng sơ đồ và tuân thủ đầy đủ các biện pháp đảm bảo an toàn điện.

Bạn cần biết: Tiêu Chuẩn Điện Trở Nối Đất Chi Tiết, Đầy Đủ Nhất

Công Thức Tính Điện Trở Một Chiều

Dưới đây là một số công thức tính điện trở một chiều và mối liên quan với các đại lượng quan trọng khác của máy biến áp:

1. Công thức đo trực tiếp bằng phương pháp Vôn-Ampe

R = U / I

Trong đó:

• R: Điện trở một chiều (Ω)
• U: Điện áp một chiều đo được (V)
• I: Cường độ dòng điện đo được (A)

2. Công thức tính dựa trên đặc tính dây dẫn

R = ρ × (L / S)

Trong đó:

• ρ: Điện trở suất của vật liệu (Ω×m)
• L: Chiều dài dây dẫn (m)
• S: Tiết diện dây dẫn (m²)

Biết:

• ρ của dây đồng ≈ 1.72×10ˆ(-8) Ω×m
• ρ của dây nhôm ≈ 2.82×10ˆ(-8) Ω×m

3. Công thức quy đổi theo nhiệt độ

Kết quả đo lường điện trở 1 chiều sau khi đo đạc hoặc tính toán được cần quy đổi kết quả về nhiệt độ chuẩn (thường là 20°C).

• Đối với dây dẫn bằng đồng:

R = R(thực tế) × (235+t2) / (235+t1)

• Đối với dây dẫn bằng nhôm:

R = R(thực tế) × (245+t2) / (245+t1)

4. Lưu ý khi áp dụng công thức tính điện trở 1 chiều

Khi áp dụng các công thức đo điện trở 1 chiều máy biến áp kể trê cần lưu ý một số điều kiện quan trọng sau đây:

1. Dòng điện thử nghiệm tối đa không được vượt quá 20% so với dòng điện định mức mà cuộn dây có thể chịu được.
2. Đối với máy biến áp có công suất >1600 kVA, phạm vi chênh lệch giữa giá trị điện trở 1 chiều với các pha là ≤ 2%.
3. Sai số giữa các lần đo ≤ 2%

5. Công thức tính tổng tiêu hao của máy biến áp

Tổng tiêu hao = I² × R

Dụng Cụ Đo Điện Trở 1 Chiều Máy Biến Áp

Để đảm bảo kết quả đo điện trở 1 chiều trên máy biến áp phản ánh chính xác tình trạng và hiệu quả vận hành, không thể thiếu sự trợ giúp đắc lực của các dụng cụ chuyên dụng dưới đây:

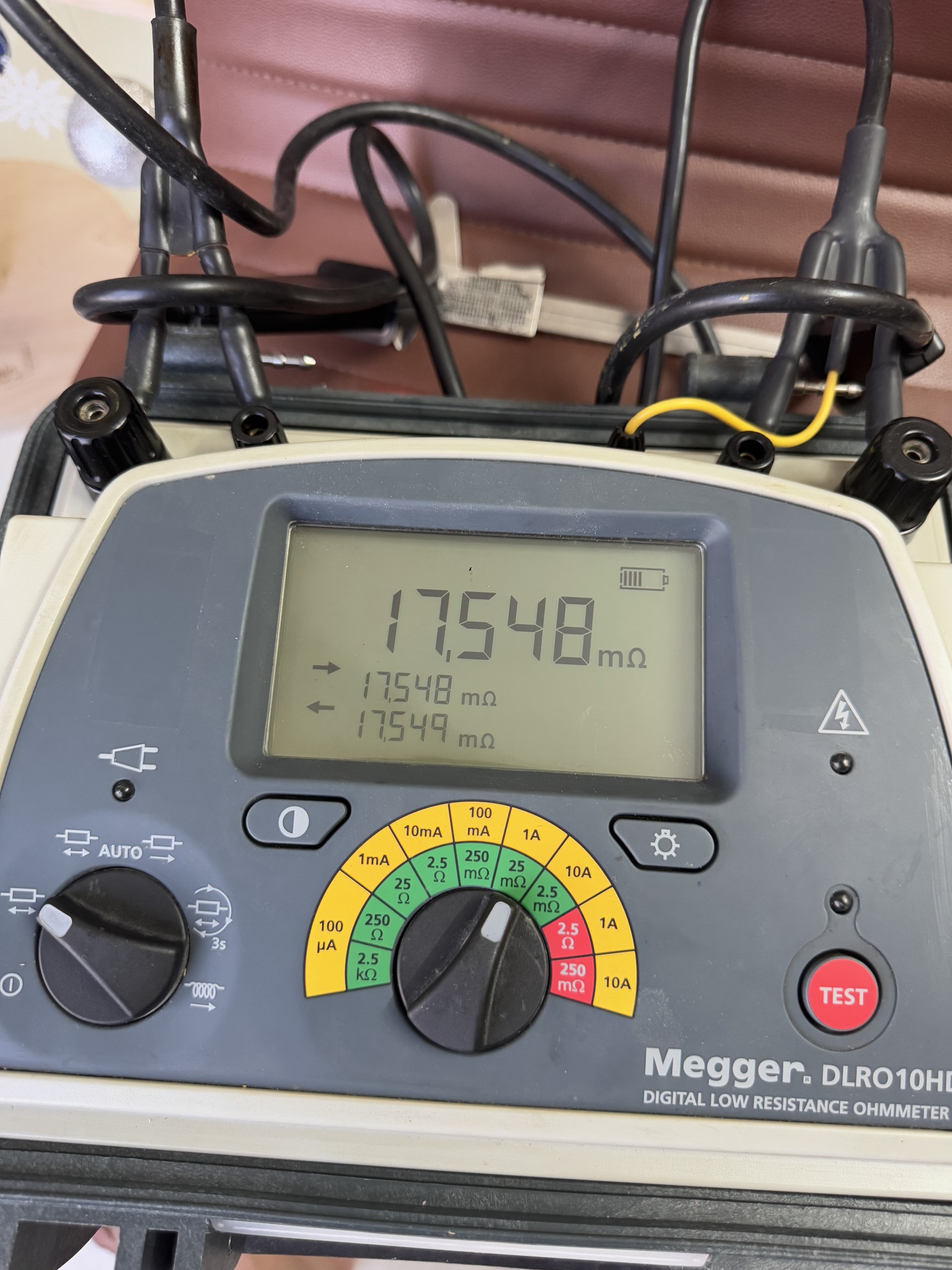

• Máy đo điện trở một chiều chuyên dụng: Đây là thiết bị quan trọng nhất và bắt buộc phải có để thực hiện được phép đo này. Dòng thiết bị đo lường này được thiết kế chuyên dụng dành cho các ứng dụng đo điện trở một chiều chính xác, nhanh chóng và an toàn. Thậm chí là đo điện trở thấp trên các cuộn dây có tính cảm kháng lớn như máy biến áp, động cơ, máy phát điện,…  Nên chọn các thiết bị có chất lượng cao đến từ các thương hiệu nổi tiếng như Hioki, Megger, Kyoritsu, UNI-T,…
• Dây dẫn thử có kẹp Kelvin: Dùng để kết nối chặt chẽ với máy đo điện trở 1 chiều và loại bỏ sai số do điện trở tiếp xúc của kẹp và điện trở của dây dẫn.
• Dụng cụ hỗ trợ khác:
  • Nhiệt kế hoặc cảm biến nhiệt độ để đo nhiệt độ của cuộn dây tại thời điểm đo, từ đó quy đổi sang kết quả về nhiệt độ tiêu chuẩn.
  • Đồ bảo hộ cá nhân như găng tay cách điện, kính mắt, mũ, quần áo, giày bảo hộ.
  • Hệ thống cô lập và nối đất
  • Giấy, bút, tài liệu để ghi lại các dữ liệu đo được.

Lưu ý, trước khi bắt đầu trực tiếp đo điện áp 1 chiều máy biến áp, hãy chuẩn bị đầy đủ, sẵn sàng các thiết bị và dụng cụ cần thiết. Đừng quên kiểm tra kỹ lưỡng chất lượng và trạng thái hoạt động của các dụng cụ để đảm bảo thiết bị hoạt động chính xác, hiệu quả và không làm gián đoạn quá trình đo lường.

Hướng Dẫn Chi Tiết Cách Đo Điện Trở 1 Chiều Máy Biến Áp

Dưới đây là cách đo điện trở 1 chiều máy biến áp bằng máy đo điện trở chi tiết:

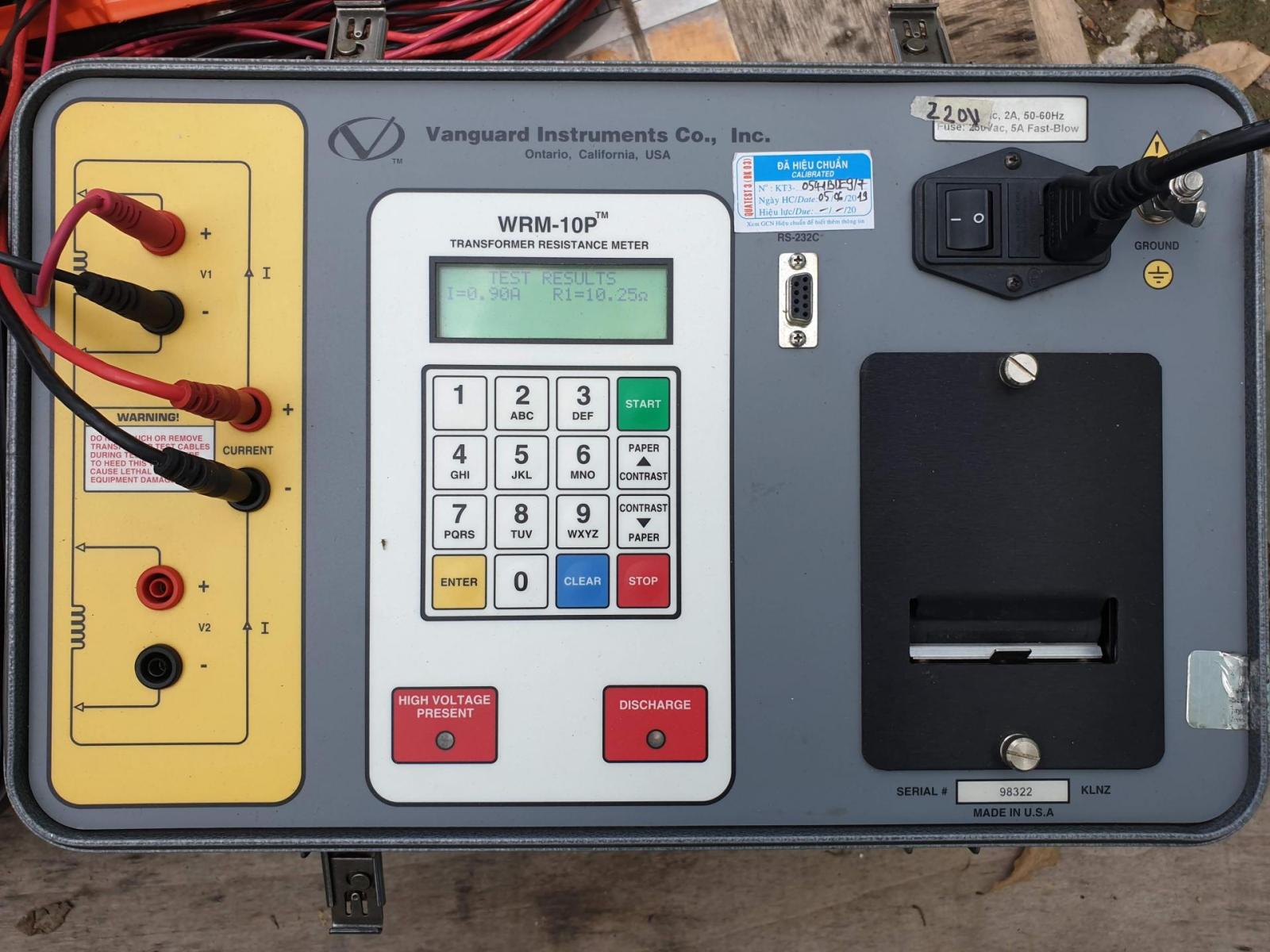

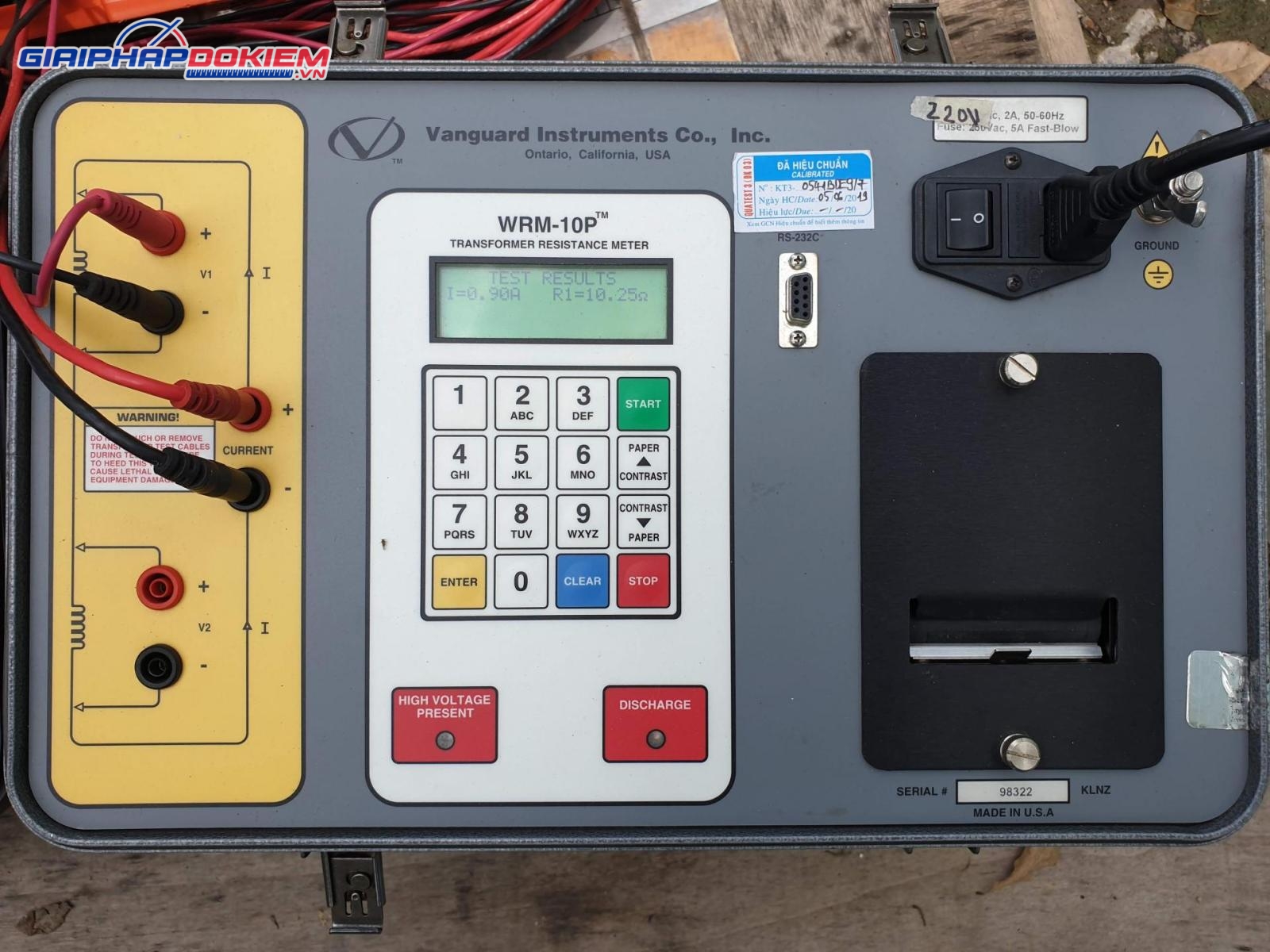

Bước 1: Cài đặt máy đo điện trở 1 chiều

• Đầu tiên, hãy khởi động máy đo điện trở 1 chiều chuyên dụng.
• Chọn chế độ đo điện trở cuộn dây (nếu có).
• Chọn thang đo dòng điện và điện áp phù hợp với giá trị trên máy biến áp, lưu ý không nên vượt quá 10-15% dòng định mức của cuộn dây. Tuy nhiên, cần phải cung cấp một dòng điện đủ lớn để đạt được kết quả chính xác.

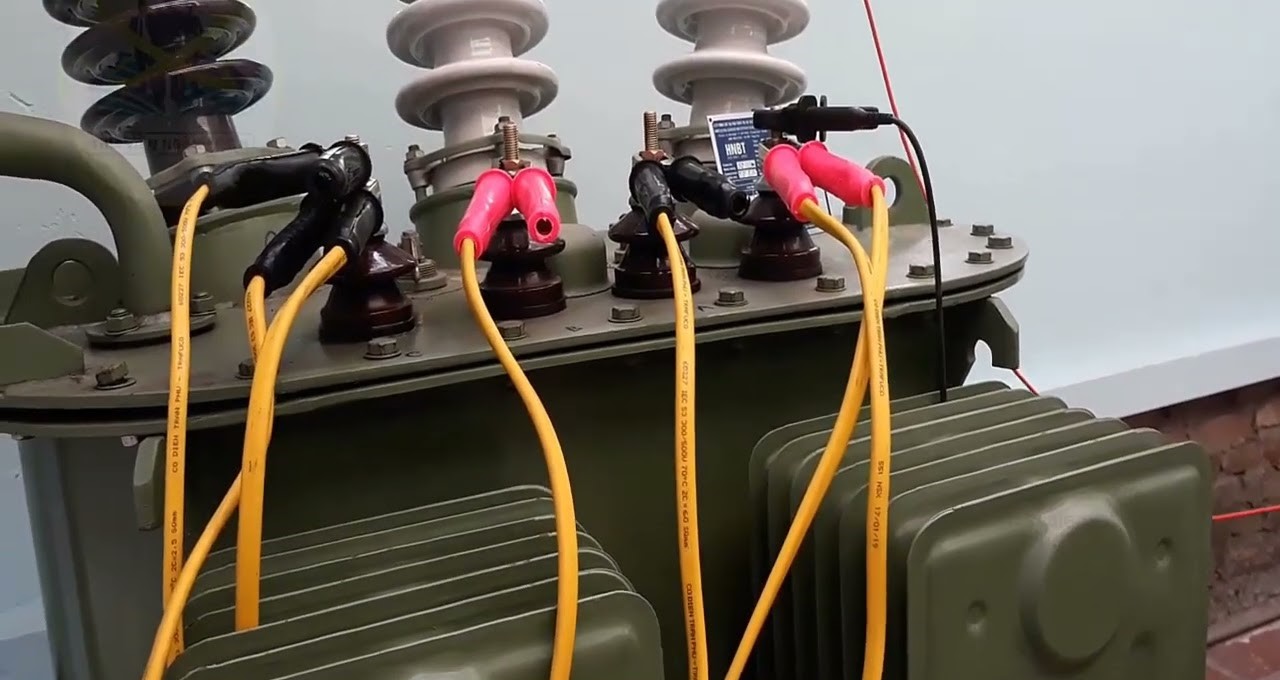

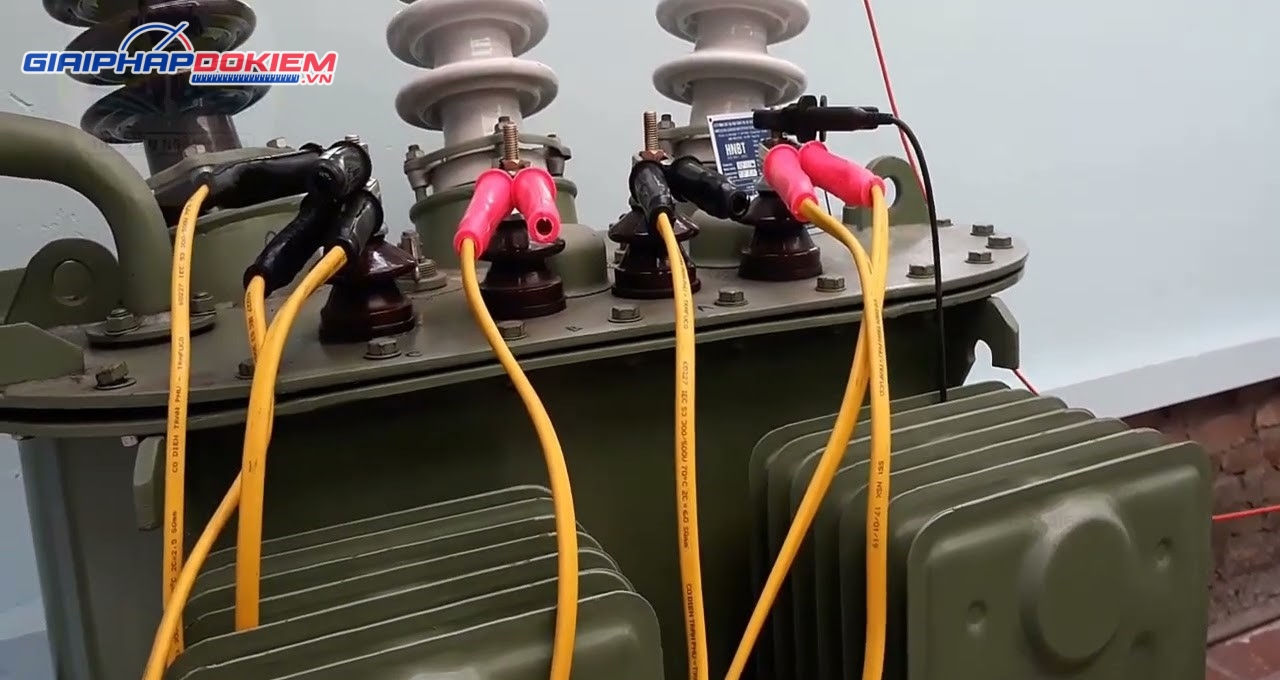

Bước 2: Kết nối dây đo đúng kỹ thuật

• Kẹp chặt 2 kẹp Kelvin vào hai cặp dây dòng điện và điện áp trên máy biến áp.
• Lưu ý đo cuộn cao áp (HV) và hạ áp (LV) riêng biệt. Đối với máy biến áp 3 pha, thực hiện đo từng cặp pha một.

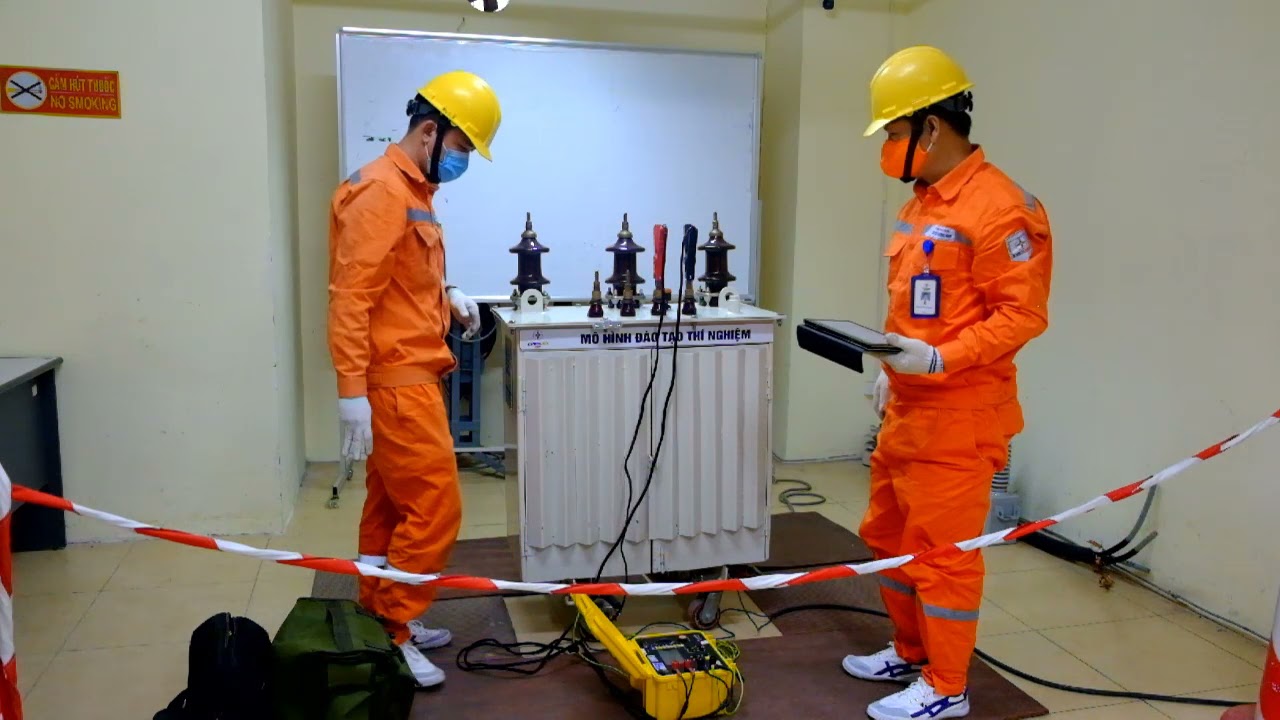

Bước 3: Tiến hành cách đo điện trở 1 chiều máy biến áp

• Nhấn nút “Start” hoặc “Measure” (tùy vào mỗi dòng máy) trên máy đo.
• Đợi một vài phút để dòng điện chạy trong cuộn dây của máy biến áp đạt đến trạng thái ổn định. Khi có kết quả sẽ được hiển trị trên màn hình máy đo điện trở 1 chiều.
• Tiến hành ghi lại giá trị điện trở đo được tương ứng với nhiệt độ của cuộn dây và thời điểm đó.

Bước 4: Lắp lại phép đo

• Thực hiện tương tự các bước đo trên cho tất cả các cuộn dây và các cặp pha còn lại của máy biến áp.
• Trường hợp máy biến áp có bộ điều chỉnh nấc phân áp dưới tải (OLTC), bạn phải đo điện trở cho tất cả các nấc.

Bước 5: Ngắt kết nối an toàn

• Sau khi đã thu thập đầy đủ các kết quả mong muốn, tháo kẹp đo ra khỏi máy biến áp.
• Đợi máy đo điện trở xả hết năng lượng còn tích trữ trong cuộn dây cảm ứng trước khi tháo dây dẫn và các kẹp. Một số model cao cấp thường có chức năng xả tự động nên bạn không cần chờ đợi.
• Tháo các dây nối đất tạm thời.

Phân Tích & Đánh Giá Kết Quả Đo Điện Trở 1 Chiều Máy Biến Áp

Kết quả điện trở 1 chiều vừa mới đo đạc được chưa đánh giá chính xác chất lượng và hiệu suất hoạt động thực tế của máy biến áp, mà cần được chuẩn hóa về nhiệt độ tham chiếu. Nhiệt độ tham chiếu chuẩn xác của máy biến áp ngâm dầu thường là 75°C hoặc 85°C và 20°C đối với máy biến áp khô. Sử dụng công thức quy đổi giá trị điện trở 1 chiều theo nhiệt độ ở trên để tính toán ra kết quả giá trị điện trở thực tế.

Đây là bước rất quan trọng để giúp bạn so sánh kết quả đo với các lần đo trước hoặc dữ liệu của nhà sản xuất, từ đó rút ra tình trạng và xu hướng thay đổi của máy biến áp. Bước cuối cùng trong cách đo điện trở 1 chiếu máy biến áp này là so sánh và đánh giá hiệu suất hoạt động của máy biến áp dựa trên các tiêu chuẩn và phạm vi sai số cho phép, cụ thể:

• So sánh với giá trị điện trở của nhà sản xuất công bố.
• So sánh giá trị điện trở giữa các pha trên cùng một cuộn dây để phát hiện có sự chênh lệch lớn hay không. Biết độ lớn chênh lệch điện trở giữa các pha cho phép là không vượt quá 2-5%.
• So sánh với kết quả của lần đo trước để đảm bảo máy biến áp hoạt động ổn định, những thay đổi tăng hay giảm đột ngột cũng tiềm ẩn nhiều dấu hiệu của sự cố điện nguy hiểm.

Các Lỗi Thường Gặp Khi Đo và Cách Khắc Phục

Quá trình đo điện trở 1 pha máy biến áp là một công việc khó, đòi hỏi cần phải cẩn thận, tỉ mỉ và đúng kỹ thuật. Chính vì thế, bạn cần lưu ý để không phải rơi vào những tình huống “éo le” dưới đây:

1. Không đo được giá trị điện trở 1 chiều

Nguyên nhân:

• Nguồn điện của máy đo điện trở bị hỏng hoặc không có dòng điện đầu ra.
• Thang đo vượt quá phạm vi đo của thiết bị.
• Dây đo bị đứt, kết nối lỏng lẻo hoặc tiếp xúc kém.
• Điện trở vòng lặp vượt quá giới hạn đo (máy hiển thị “1” hoặc “OL”).

Cách khắc phục:

• Kiểm tra lại nguồn điện, thay thế pin cho thiết bị đo nếu cần.
• Chọn thang đo phù hợp với giá trị điện trở dự kiến.
• Kiểm tra và kết nối lại dây đo, đảm bảo tiếp xúc chặt chẽ.
• Nếu giá trị vượt quá phạm vi, sử dụng đồng hồ vạn năng để đo trực tiếp điện áp và dòng điện, sau đó tính toán điện trở theo công thức đo trực tiếp bằng phương pháp Vôn-Ampe để suy ra.

2. Kết quả đo không ổn định hoặc dao động

Nguyên nhân:

• Mạch cảm ứng lớn của cuộn dây máy biến áp gây ra thời gian quá độ dài, dòng điện chưa ổn định khi đo.
• Nhiễu điện từ từ các thiết bị điện xung quanh.
• Tiếp xúc dây đo kém.

Cách khắc phục:

• Chờ khoảng 10–30 phút để dòng điện ổn định trước khi đọc kết quả.
• Đặt thiết bị đo xa các nguồn nhiễu.
• Kiểm tra và siết chặt các đầu kẹp dây đo.

3. Sai số giữa các lần đo hoặc giữa các pha lớn

Nguyên nhân:

• Nhiệt độ môi trường thay đổi làm ảnh hưởng đến kết quả đo.
• Kết nối kém, hàn kém giữa các cuộn dây, đứt dây hoặc mối nối lỏng.
• Chưa hiệu chỉnh kết quả về nhiệt độ tiêu chuẩn.

Cách khắc phục:

• Ghi lại nhiệt độ khi đo và hiệu chỉnh kết quả về nhiệt độ tiêu chuẩn (thường 20°C) theo công thức quy đổi nhiệt độ.
• Kiểm tra lại các mối nối, điểm hàn và dây dẫn.
• Đảm bảo tiếp xúc tốt giữa các đầu dây đo và cuộn dây.

4. Kết quả đo quá cao hoặc quá thấp so với giá trị tham chiếu

Nguyên nhân:

• Thiết bị đo chưa được hiệu chuẩn.
• Sai lệch do dây dẫn có điện trở lớn hoặc tiếp xúc kém.
• Sử dụng cầu đo đơn khi điện trở thấp (nên dùng cầu kép để giảm sai số).

Cách khắc phục:

• Hiệu chuẩn máy đo điện trở định kỳ.
• Sử dụng dây đo chất lượng, tiết diện phù hợp.
• Chọn loại cầu đo phù hợp với giá trị điện trở cần đo.

Gợi Ý Địa Chỉ Cung Cấp Máy Đo Điện Trở 1 Chiều Chính Xác, Giá Hợp Lý

Để sở hữu máy đo điện trở 1 chiều chính xác với giá cả hợp lý, hãy đến ngay với Giải Pháp Đo Kiểm. Chúng tôi tự hào là một trong những nhà phân phối thiết bị đo lường điện & điện tử chính hãng lớn nhất tại Việt Nam. Tại Giải Pháp Đo Kiểm luôn sẵn có các thiết bị đo điện, máy đo điện trở và nhiều sản phẩm chuyên dụng khác đến từ các thương hiệu được ưa chuộng hàng đầu trên Thế Giới. Chúng tôi cam kết sẽ mang đến các sản phẩm chính hãng, chất lượng cao, giá cả phải chăng cùng dịch vụ bảo hành chính hãng 100%.

Dưới đây là một số sản phẩm máy đo điện trở 1 chiều bán chạy nhất tại Giải Pháp Đo Kiểm, bạn có thể tham khảo:

Thiết Bị Đo Đa Chức Năng Kyoritsu 6516

36,020,000₫

Máy đo điện trở thấp UNI-T UT620A

9,400,000₫

Máy đo điện trở thấp UNI-T UT620C+

3,700,000₫

Thiết Bị Đo Điện Trở Hioki RM3548-50

Liên hệ

Máy đo điện trở thấp Prova 710

Liên hệ

Cầu đo điện trở nhỏ SEW 9010 UO+ (10A, Bản nâng cấp)

Liên hệ

Thiết Bị Đo Hipot DC Hioki ST5680

Liên hệ

Thiết Bị Đo Đa Chức Năng Kyoritsu 6205

20,840,000₫

Thiết Bị Đo Đa Năng Kyoritsu 6516BT

40,250,000₫

Thiết Bị Đo Điện Trở Hioki RM3548

Liên hệ

Kết luận,

Trên đây là toàn bộ hướng dẫn chi tiết cách đo điện trở 1 chiều máy biến áp bằng máy đo điện trở 1 chiều chuyên dụng. Hãy áp dụng ngay những kiến thức bổ ích này vào công việc để đạt được hiệu quả tối ưu. Nếu bạn muốn tìm hiểu hay mua sắm thiết bị đo, kiểm tra điện, hãy nhớ truy cập wesiet www.giaiphapdokiem.vn để tham khảo và sở hữu các sản phẩm chính hãng 100% với giá cả cạnh tranh nhất trên thị trường, cùng với chính sách bảo hành và dịch vụ hậu mãi chu đáo, chuyên nghiệp.
