Điện trở cách điện là gì? Tại sao cần đo điện trở cách điện?

Đo điện trở cách điện là việc làm cần thiết, là bước không thể thiếu trong quá trình kiểm tra và bảo trì điện và thiết bị điện. Tuy nhiên, vẫn còn nhiều người chưa biết điện trở cách điện là gì? Cách đo như thế nào? Bài viết sau đây, Giải Pháp Đo Kiểm sẽ lý giải để các bạn hiểu rõ hơn.

Điện trở cách điện là gì?

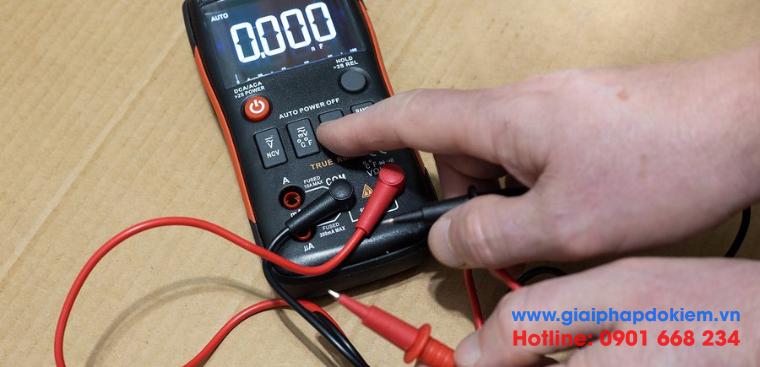

điện trở cách điện là gì

Điện trở cách điện chính là giá trị đo điện trở của các vật liệu cách điện. Hiểu một cách đơn giản, vật liệu cách điện với giá trị điện trở riêng biểu thị khả năng cách điện của thiết bị được đo. Nếu kết quả đo điện trở cách điện càng cao thì khả năng cách điện càng tốt, còn giá trị đo càng thấp thì khả năng cách điện càng kém.

Giá trị đo điện trở cách điện có thể thay đổi bởi các tác động như do môi trường, nhiệt độ, độ ẩm, cách đo sai hay thiết bị có sai số lớn… Bởi vậy, cần tiến hành đo và kiểm tra điện trở cách điện của các thiết bị và dây dẫn. Điều này nhằm đảm bảo dòng điện không bị rò rỉ, tránh các sự cố hỏng hóc cho thiết bị cũng như đảm bảo sự an toàn cho người dùng.

Tại sao đo điện trở cách điện là việc làm cần thiết?

Có thể nhiều người chưa biết, đo điện trở cách điện luôn là một trong những bước đầu tiên khi kiểm tra các thiết bị điện. Bởi vì:

Trong nguyên lý hoạt động của động cơ và bảng mạch điện, khi đo điện trở cách điện giúp người đo nắm rõ mức điện áp và mức độ an toàn của thiết bị. Vì vậy, đo điện trở cách điện với các thông số giúp người dùng đánh giá được tình trạng của các máy móc có bị hỏng hóc hay rò rỉ điện hay không.

Bên cạnh đó, tìm hiểu đo điện trở cách điện giúp bạn nắm được sự biến thiên của dòng điện. Đồng thời, nắm được khả năng cách điện của các thiết bị máy móc và động cơ.

Nguyên lý đo điện trở cách điện

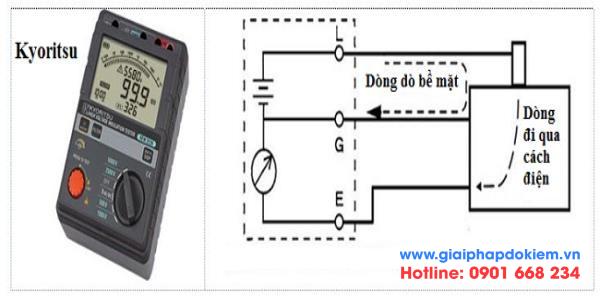

nguyên lý đo điện trở cách điện

Khi đo điện trở cách điện bạn cần sử dụng thiết bị đo là đồng hồ đo điện trở cách điện. Tuy nhiên, trước khi tiến hành đo bạn cần nắm rõ nguyên lý hoạt đo để phép đo chính xác và đảm bảo an toàn.

– Trước tiên, bạn cần hiểu là phải tiến hành đo tại các khu vực điện môi của thiết bị. Nên chọn điện môi là chất cách điện, nơi không có dòng điện chạy qua.

– Tuy nhiên, cần nắm rõ thông tin là không có chất có khả năng cách điện tuyệt đối. Khi đó, bạn cần tiến hành đo điện áp của máy vào điện môi. Sau khi đã đo xác định dòng rò thì có thể tính điện trở cách điện bằng định luật ohm.

– Nhưng hiện nay với sự phát triển của công nghệ khoa học, bạn có thể đo điện trở cách điện bằng đồng hồ megaohm để xác định mức điện trở cách điện của các thiết bị. Đồng hồ cho kết qua đo rất chính xác nên bạn có thể an tâm.

Cách đo điện trở cách điện bằng megaohm

cách đo điện trở cách điện bằng megaohm

Đồng hồ đo điện trở cách điện megaohm hay còn gọi là đồng hồ megomet. Nó có phép đo đơn giản và độ chính xác cao sẽ giúp bạn kiểm tra độ an toàn của các thiết bị điện và nguồn điện trong từng hệ thống. Và cách đo điện trở cách điện bằng megaohm được thực hiện như sau:

– Bước 1: Chuẩn bị an toàn trước khi tiến hành đo điện trở cách điện

Người đo cần chuẩn bị đồ bảo hộ lao động để bảo vệ an toàn trong quá trình đo. Nên nhớ, luôn kết nối điện của các thiết bị trước khi đo.

– Bước 2: Kiểm tra thiết bị trước khi đo

Người dùng cần kiểm tra lại lần cuối các thiết bị có bị hư hỏng trước khi thực hiện đo điện trở cách điện. Bên cạnh đó, cần kiểm tra mức điện áp của máy để chọn được mức đo phù hợp.

– Bước 3: Xác định vị trí cần đo

Bước này bạn cần xác định vị trí sẽ kết nối với đồng hồ đo điện trở cách điện.

  • Nếu là động cơ xoay chiều AC: Bạn hãy kết nối một đầu của đồng hồ với vỏ động cơ điện AC và đầu còn lại với công tắc của nguồn. Lưu ý rằng hãy ngắt kết nối với các bộ phận để đo riêng sẽ dễ dàng tìm được bị rò rỉ dòng điện.
  • Đối với thiết bị điện thông thường: Hãy dùng đồng hồ đo điện trở cách điện để kết nối với dây dẫn cùng bề mặt kim loại của thiết bị. Và cần lưu ý là thiết bị đã được ngắt điện để đảm bảo an toàn.

– Bước 4: Tiến hành đo

Chọn thang đo với mức điện áp phù hợp cho thiết bị điện. Sau đó hãy bật máy, đo và ghi kết quả đo được. Và cuối cùng, bạn chỉ cần so sánh kết quả với tiêu chuẩn của điện trở cách điện thiết bị phục vụ cho việc sửa chữa, bảo trì.

Tham khảo các phương pháp kiểm tra điện trở cách điện

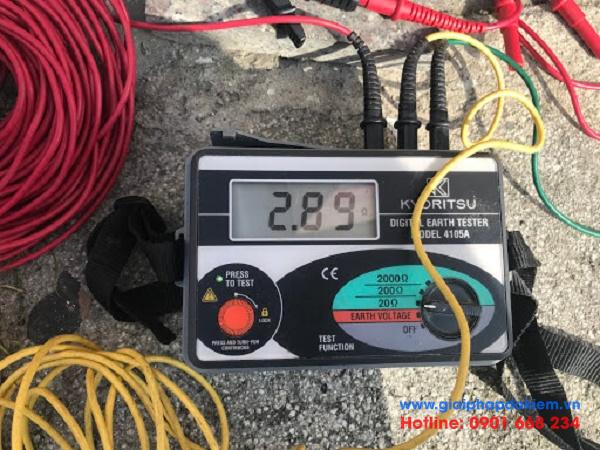

phương pháp kiểm tra điện trở cách điện

Hiện nay, 2 phương pháp đo điện trở cách điện sau đây được sử dụng nhiều nhất:

Phương pháp ghi tại chỗ (spot-reading test)

Phương pháp đo này tương đối đơn giản, kết nối đồng hồ megomet thẳng với thiết bị cần kiểm tra. Sau đó điều chỉnh điện áp mong muốn trong thời gian cố định khoảng dưới 10 phút rồi ghi lại giá trị đo được hiển thị trên đồng hồ.

Đối với phương pháp ghi tại chỗ thích hợp với các hệ thống nhỏ hoặc có điện dung không đáng kể. Áp dụng phương pháp này thường xuyên có thể giúp so sánh và dự đoán được các lỗi hỏng hóc, từ đó kịp thời khắc phục.

Phương pháp hấp thụ điện môi

Phương pháp hấp thụ điện môi còn gọi là phương pháp time-resistance, thường được kiểm tra trong khoảng 10 phút.

Ở phút đầu tiên, dòng hấp thụ sẽ hoạt động mạnh nhất nên hãy ghi lại kết quả đo mỗi 10 giây. Tiếp theo hãy đo và ghi lại kết quả đo mỗi một phút. Và khi xem lại kết quả, bạn sẽ thấy đồ thị đường cong tăng tương đối nhanh tại lúc đầu, sau đó tiếp tục tăng từ từ suốt quá trình đo như đồ thị bên dưới.

Nếu đường thẳng thay cho đường cong và có xu hướng đi xuống thì các yếu tố như độ ẩm, bụi bẩn có lẽ đang ảnh hưởng đến điện trở.

Phương pháp hấp thụ điện môi thích hợp với các loại máy có động cơ motor quay lớn. Phương pháp này cho kết quả chính xác mà không phụ thuộc vào nhiệt độ hay kích thước của thiết bị đang được kiểm tra.

Địa chỉ bán đồng hồ đo điện trở cách điện chất lượng, giá tốt nhất thị trường

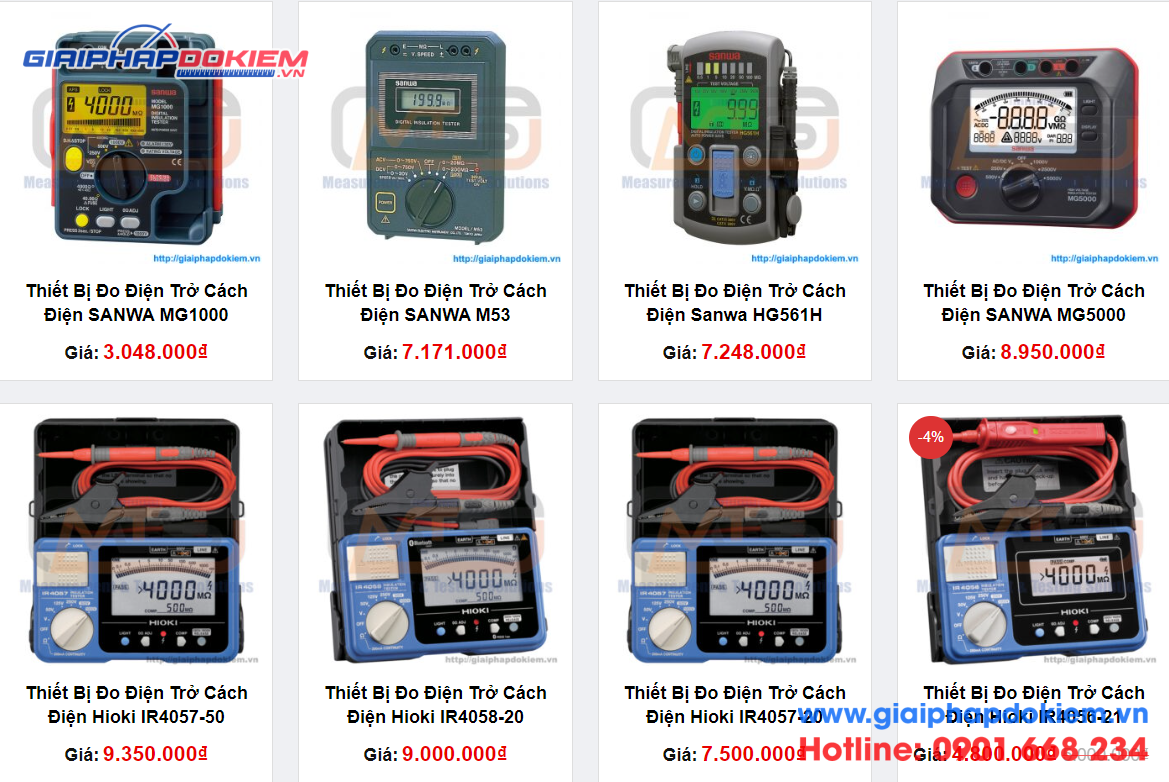

địa chỉ bán đồng hồ đo điện trở cách điện chất lượng

Đồng hồ đo điện trở cách điện được bán rất nhiều trên thị trường. Tuy nhiên, để đảm bảo mua được sản phẩm chất lượng cao, hàng chính hãng thì bạn hãy liên hệ ngay công ty Giải Pháp Đo Kiểm. Chúng tôi tự hào là công ty cung cấp thiết bị đo điện lớn hàng đầu Việt Nam, luôn có sẵn nhiều mẫu đồng hồ đo điện trở cách điện sẵn sàng giao hàng cho Quý khách hàng.

Khi mua hàng bạn sẽ được nhân viên cung cấp các giấy tờ chứng nhận về nguồn gốc và thông số kỹ thuật và cả về giá của từng model. Dựa trên nhu cầu của bạn chúng tôi sẽ tư vấn sản phẩm phù hợp nhất. Quy trình đặt hàng đơn giản, nhanh chóng; bạn chỉ cần ngồi nhà là có thể nhận được hàng. Liên hệ ngay công ty Giải Pháp Đo Kiểm để được tư vấn chi tiết.
