Cách Sử Dụng Đồng Hồ Vạn Năng Kim Chi Tiết, Dễ Hiểu Nhất

Đồng hồ vạn năng kim là một thiết bị đo lường điện đa năng không thể thiếu trong lĩnh vực điện – điện tử. Ưu điểm của thiết bị này là mang lại cảm giác trực quan và độ bền cao. Tuy nhiên, so với đồng hồ vạn năng số, chúng đòi hỏi người dùng phải có kỹ năng đọc và hiệu chỉnh giá trị đo, bù lại chúng có khả năng đo liên tục và giá thành rẻ hơn rất nhiều. Trong bài viết này, Giải Pháp Đo Kiểm sẽ hướng dẫn bạn cách sử dụng đồng hồ vạn năng kim chi tiết và dễ hiểu nhất để bạn có thể yên tâm tự thực hiện tại nhà.

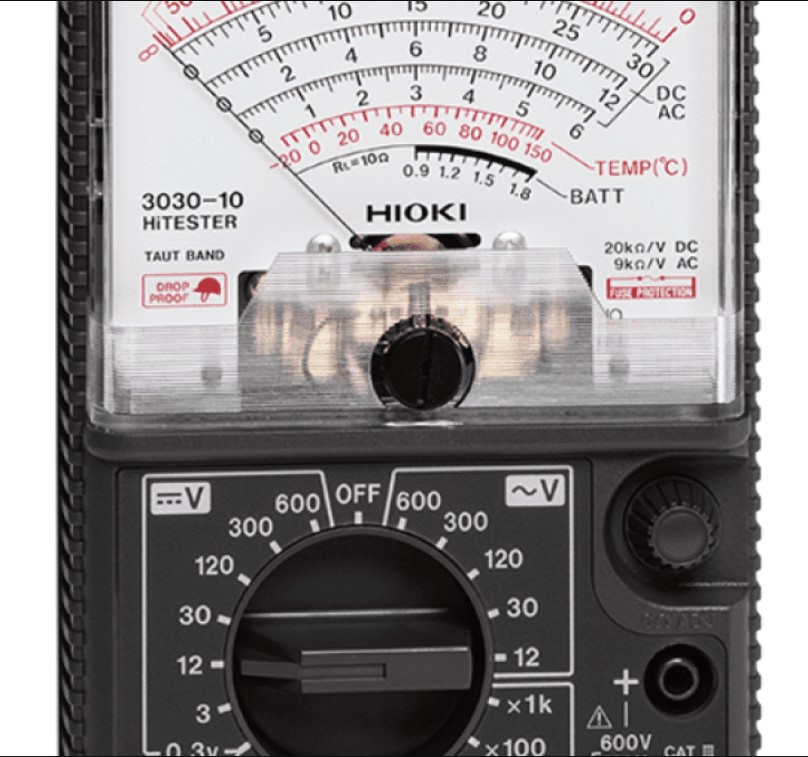

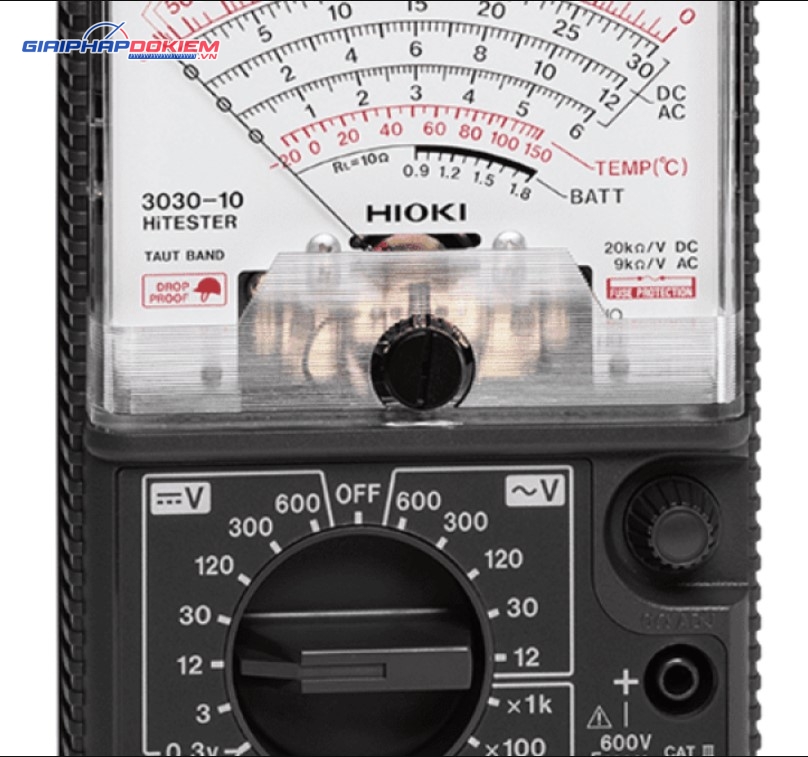

Cấu Tạo Và Chức Năng Của Đồng Hồ Vạn Năng Kim

Đồng hồ vạn năng bằng kim hay còn được biết đến với tên gọi là đồng hồ VOM, là một công cụ phổ biến trong lĩnh vực điện và điện tử. Chúng được ưa chuộng bởi tính trực quan, độ bền vượt trội và giá thành rẻ. Hiện nay trên thị trường có rất nhiều dòng đồng hồ vạn năng VOM khác nhau đến từ các thương hiệu khác nhau trên thế giới như Hioki, Kyoritsu, Sanwa, Prova,… Tuy nhiên, chúng đều được dùng để đo cường độ dòng điện, hiệu điện thế, điện trở và kiểm tra thông mạch.

Để sử dụng hiệu quả thiết bị này, trước tiên bạn cần phải hiểu rõ cấu tạo và các chức năng cơ bản của nó để đảm bảo sử dụng đúng cách và hiệu quả hơn.

Cấu tạo

Đồng hồ vạn năng bằng kim được cấu tạo từ các bộ phận chính san đây:

1. Kim chỉ thị

• Cấu tạo: Kim chỉ thị trên đồng hồ VOM được làm từ một thanh mỏng, nhẹ và có thể di chuyển trên mặt đồng hồ. Chuyển động của kim được điều khiển bởi dòng điện của cuộn dây bên trong. Khi kim di chuyển đến vị trí nhất định được ký hiệu trên mặt đồng hồ thì đồng nghĩa với giá trị dòng điện đo được cũng tương ứng.
• Chức năng: Chỉ thị kết quả dòng điện đo được.

2. Thang đo

• Cấu tạo: Trên mặt đồng hồ VOM được thiết kế nhiều thang đo, mỗi thang đo tương ứng với một chức năng, tuy nhiên dưới đây là các thang đo được sử dụng phổ biến nhất khi đo lường:
  • Thang đo Ω (Ohm): Dùng để đo giá trị điện trở.
  • Thang đo V (Volt): Dùng để đo điện áp một chiều (thường được ký hiệu là DCV) và điện áp xoay chiều (ký hiệu là ACV).
  • Thang đo A (Ampere): Dùng để đo cường độ dòng điện.
• Cách đọc giá trị đo: Đọc giá trị đo trên mặt đồng hồ VOM đúng với thang đo đã chọn.

Ví dụ: Bạn thực hiện đo điện trở cho một con trở 39 KΩ, thì khi đo bạn vặn núm xoay về phía đo điện trở và chọn thang đo là x1KΩ. Khi đó kim chỉ sẽ hiện về giữa giá trị 30 và 50, tương đương với 39 trên thang đo điện trở, lúc này giá trị điện trở đo được không phải 39Ω mà là 39Ω x 1KΩ = 39 KΩ. Lưu ý, đây chính là cách đọc giá trị điện trở quan trọng khi đo bằng đồng hồ VOM.

3. Núm xoay chọn chức năng và thang đo

• Cấu tạo: Núm xoay được thiết kế ở trung tâm đồng hồ VOM để chọn và chuyển đổi giữa các chức năng đo, tương ứng với các thang đo phù hợp.
• Cách sử dụng: Xoay núm xoay đến thang đo mong muốn (V, A, Ω) tương ứng với dải đo phù hợp. Nếu bạn không biết cách chọn dải đo thì hãy chọn dải đo cao nhất, sau đó giảm dần để biết kết quả đo chính xác nhất.

4. Các cổng cắm que đo

Thông thường đồng hồ VOM thường có 2 cổng cắm que chính là cổng âm hay còn gọi là cổng COM (kí hiệu dấu -) và cổng dương (kí hiệu dấu +). Khi tiến hành đo bạn chỉ cần cắm dây đo màu đen vào cổng âm và dây đo màu đỏ vào cổng dương. Ngoài ra, một số hãng đồng hồ vạn năng còn có một cổng OUTPUT, tuy nhiên cổng này thường ít được quan tâm và sử dụng.

Chức năng

Đồng hồ vạn năng kim được ra đời trước đồng hồ vạn năng số hiện đại, đúng như tên gọi chúng có những chức năng chính sau:

• Đo điện áp AC/DC: Đồng hồ vạn năng kim được ứng dụng để đo điện áp xoay chiều và điện áp một chiều của nguồn điện, pin, ắc quy hoặc các linh kiện điện tử,…
• Đo dòng điện DC: Đo cường độ dòng điện một chiều chạy qua mạch điện hoặc các thiết bị điện.
• Đo điện trở: Đo giá trị điện trở của các linh kiện điện tử như điện trở, cuộn dây, tụ điện.
• Kiểm tra thông mạch: Xác định xem mạch điện trên dây dẫn có thông mạch hay không, giúp bạn nhanh chóng phát hiện các điểm đứt mạch hay rò rỉ điện.

Ngoài trong một số trường hợp đặc biệt, đồng hồ vạn năng chỉ thị kim còn thể thể đo hoặc kiểm tra chính xác các chức năng khác như đo nhiệt độ, test LED và diode. Chính vì sự linh hoạt và tiện lợi này, đồng hồ vạn năng kim trở thành một công cụ phổ biến và không thể thiếu trong các ứng dụng đo kiểm thiết bị điện, điện tử.

Xem thêm: Đồng hồ vạn năng thực hiện chức năng của? Xem ngay đáp án đúng!

Cách Sử Dụng Đồng Hồ VOM Kim

Để sử dụng đồng hồ vạn năng kim hiệu quả, bạn cần nắm vững các bước cơ bản sau đây:

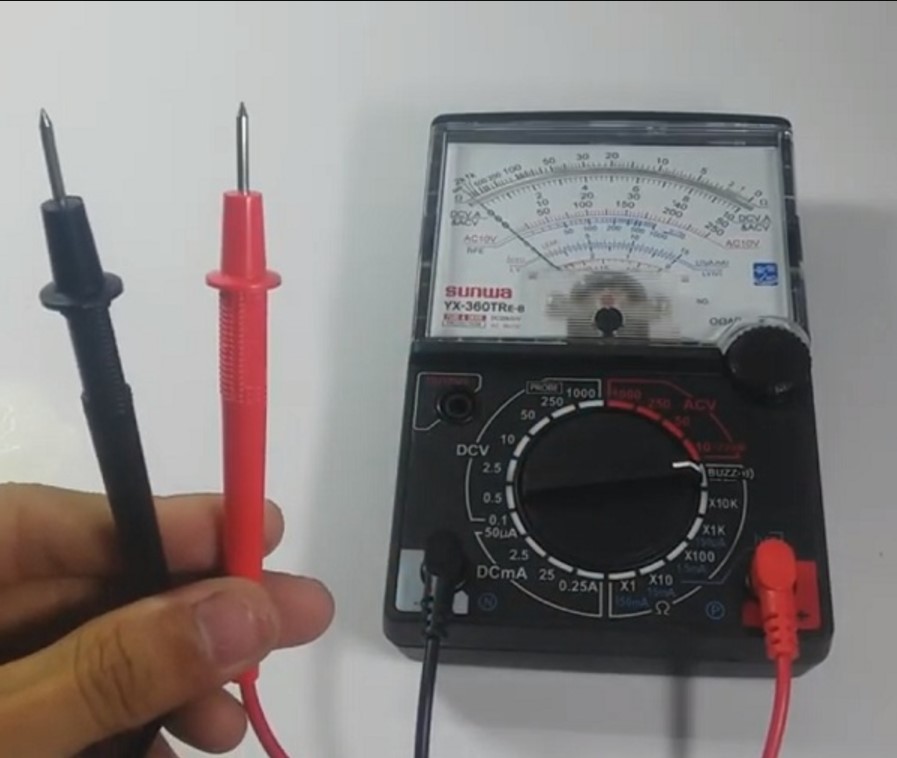

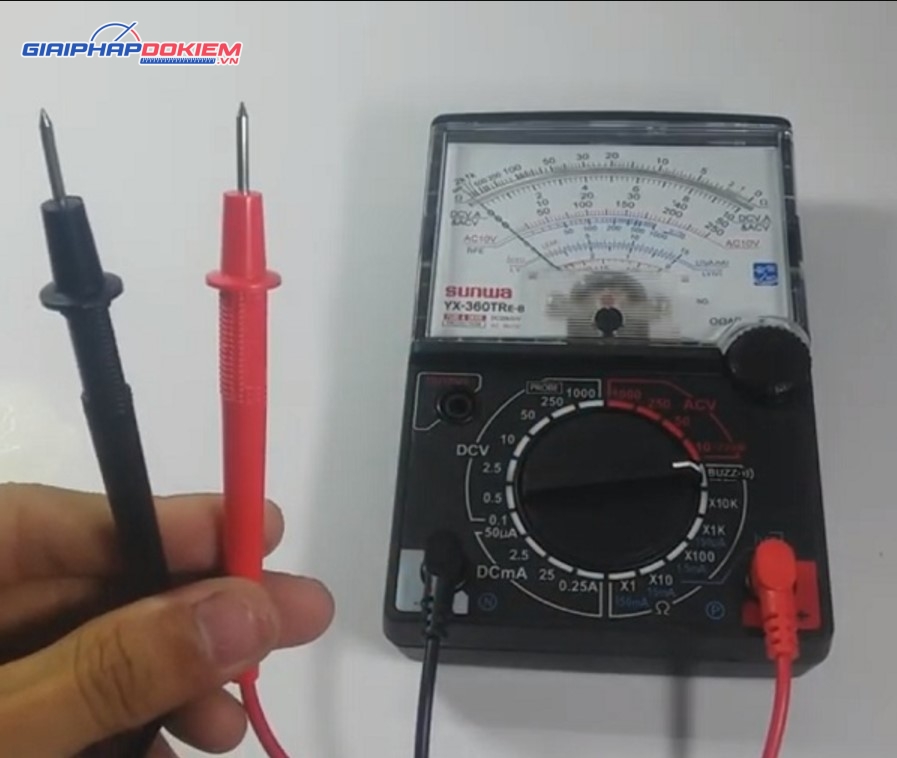

Kết nối que đo

Để tiến hành đo lường các giá trị điện bằng đồng hồ vạn năng VOM, trước tiên bạn cần kết nối các que đo với đồng hồ theo đúng quy cách:

• Dây đo màu đen cắm vào cổng – (COM)
• Dây đo màu đỏ cắm vào cổng +

Chọn chức năng và thang đo

• Chọn chức năng: Xoay núm vặn đến vị trí tương ứng với đại lượng cần đo được ký hiệu trên đồng hồ VOM (DC.V; AC.V; DC.mA; Ω)
• Chọn thang đo phù hợp: Xác định chính xác giá trị cần đo và chọn thang đo luôn lớn hơn giá trị của thiết bị cần đo.

Lưu ý, việc chọn thang đo nhỏ hơn giá trị cần đo có thể ảnh hưởng trực tiếp đến kết quả đo và hư hỏng đồng hồ. Nếu như bạn không thể xác định chính xác giá trị của thiết bị cần đo, hãy bắt đầu với thang đo cao nhất và giảm dần dần cho đến khi kim chỉ thị trên đồng hiển thị các kết quả đồng nhất.

Đọc giá trị đo

Để đọc giá trị đo trên đồng hồ vạn năng kim, bạn hãy quan sát vị trí kim chỉ thị trên thang đo tương ứng với chức năng đã chọn. Sau đó dựa vào vị trí của kim chỉ thị đang đứng và giá trị của mỗi vạch trên thang đo. Giả sử, bạn đang đo điện áp một chiều cho 1 loại pin thỏ và chọn chọn thang đo là 50 VDC, khi đó kim chỉ ở vị trí giữa vạch 10 và 20 thì giá trị đo thực là 15V.

Hiệu chỉnh

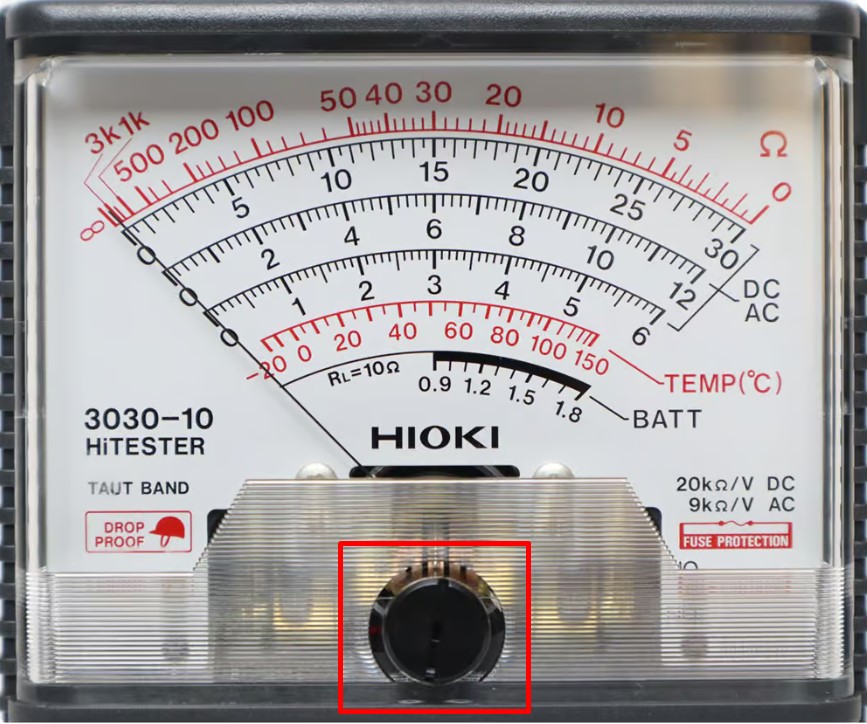

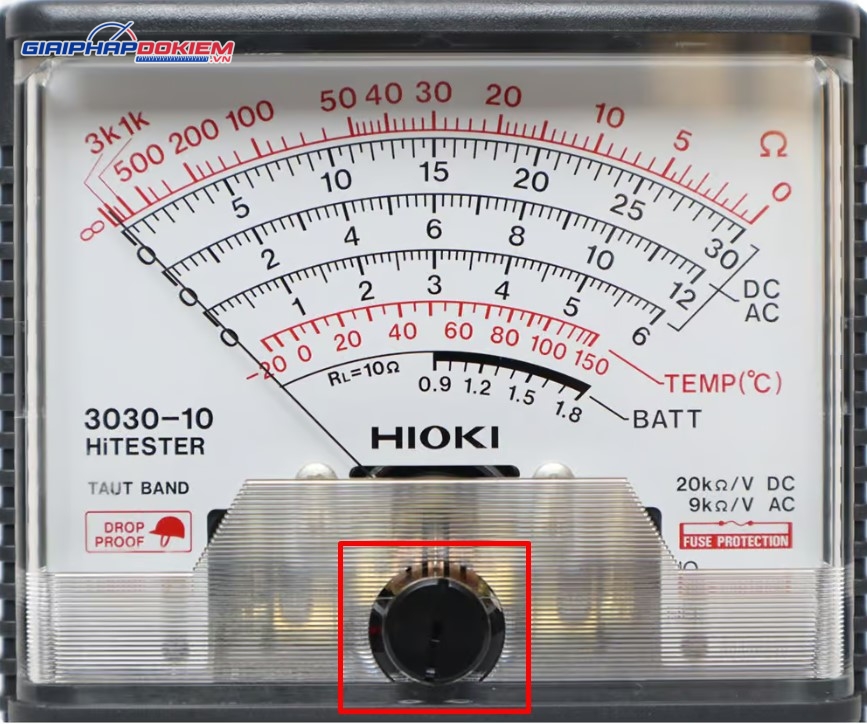

Vì đồng hồ vạn năng chỉ thị kim hoạt động theo nguyên lý cơ, chính vì thế nó có thể bị sai lệch. Khi bắt đầu đo, trước tiên bạn hãy xem kỹ kim chỉ thị đã về đúng vị trí điểm gốc 0 hay chưa. Nếu chưa bạn hãy dùng trục vít có kích thước tương tự để vặn cho kim chỉ về đúng vị trí gốc 0 sẵn sàng.

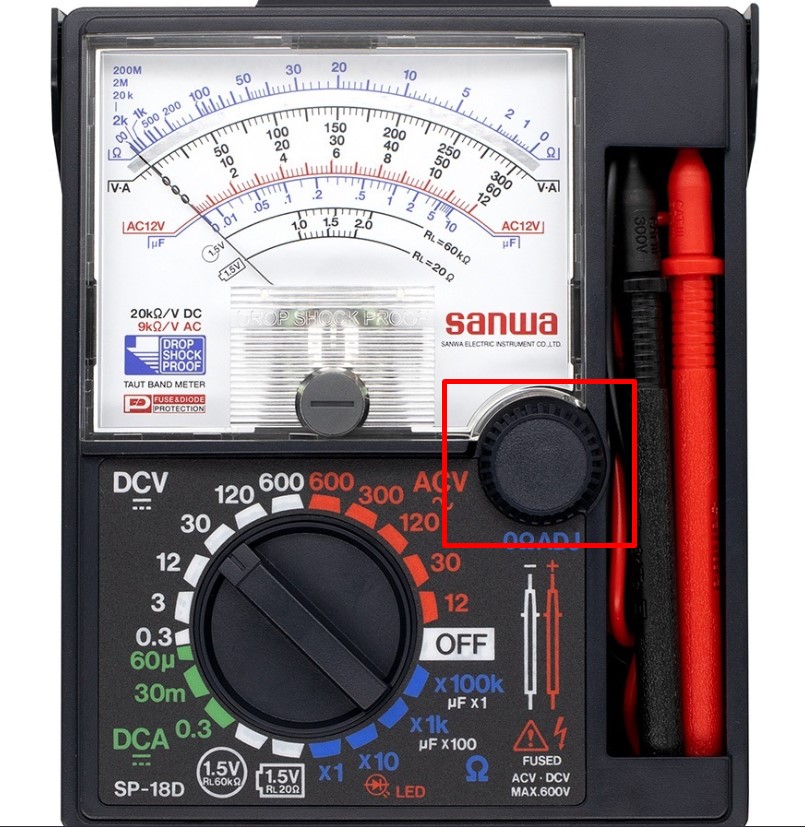

Bước hiệu chỉnh thứ 2 là khi đo điện trở, trước tiên bạn xoay núm xoay về chức năng đo điện trở, sau đó chập 2 đầu que đo lại với nhau để kim chỉ thị chạy đến 0Ω. Trong trường hợp kim chỉ thị không chạy về hết vị trí 0Ω, bạn hãy xoay núm điều chỉnh kim để về vị trí 0Ω trước khi tiến hành đo điện trở.

Cách Sử Dụng Đồng Hồ Vạn Năng Chỉ Thị Kim Đo Từng Đại Lượng Điện

Sau khi đã nắm vững cấu tạo và các chức năng, cũng như là các bước sử dụng cơ bản của đồng hồ vạn năng kim. Tiếp theo, chúng ta sẽ cùng tìm hiểu cách sử dụng đồng hồ vạn năng chỉ thị kim để đo từng đại lượng điện chi tiết:

Đo điện áp AC/DC

• Bước 1: Kết nối que đo như hướng dẫn ở trên
• Bước 2: Xoay núm vặn đến vị trí “~V” để đo điện áp xoay chiều, “≅V” để đo điện áp một chiều và chọn thang đo lớn hơn giá trị điện áp dự kiến (ví dụ: đo điện áp 220V thì chọn thang đo 300V hoặc 500V).

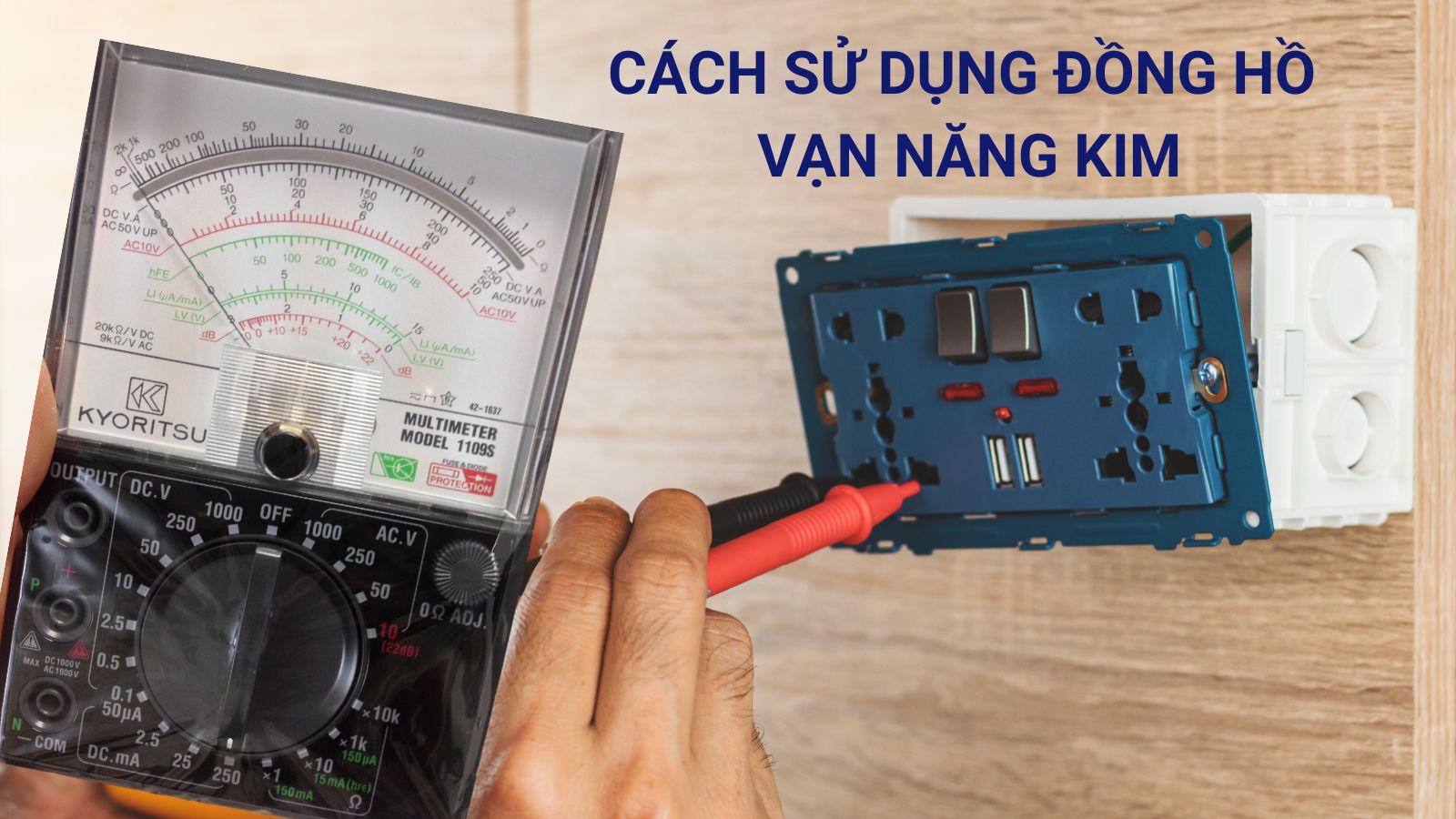

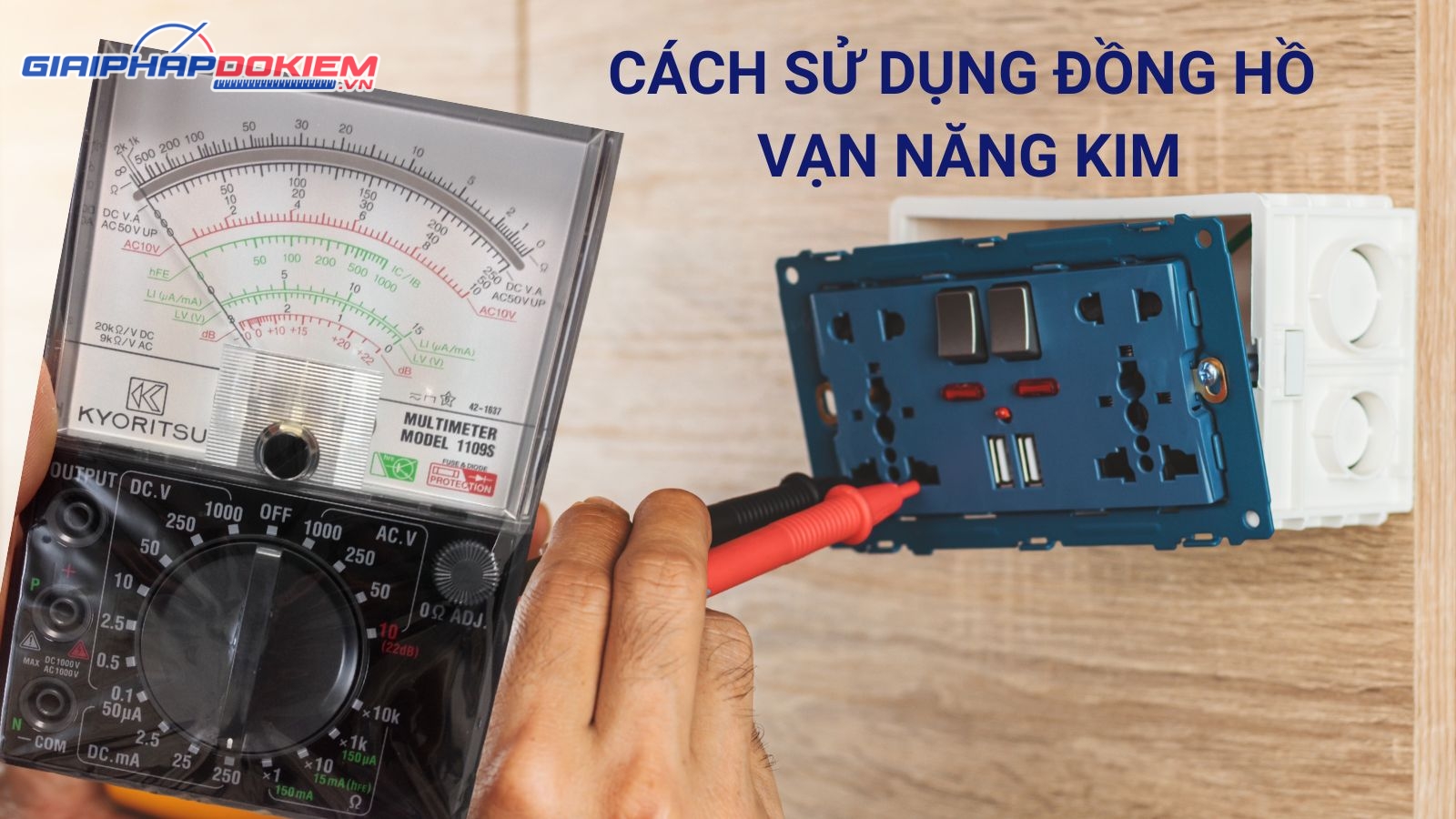

• Bước 3: Tiến hành đo bằng cách đặt hai đầu que đo song song với hai điểm cần đo điện áp (ví dụ: hai lỗ của ổ cắm điện).
• Bước 4: Đọc giá trị điện áp trên thang đo tương ứng với vị trí kim chỉ thị.

Đo dòng điện DC

• Bước 1: Kết nối que đo như hướng dẫn ở trên.
• Bước 2: Xoay núm vặn đến vị trí “≅A” và chọn thang đo lớn hơn giá trị dòng điện dự kiến.
• Bước 3: Nối hai que đo trực tiếp vào mạch điện, sao cho dòng điện chạy qua đồng hồ.
• Bước 4: Đọc giá trị dòng điện trên thang đo tương ứng với vị trí kim chỉ thị.

Đo điện trở

• Bước 1: Kết nối que đo như hướng dẫn ở trên.
• Bước 2: Xoay núm vặn đến vị trí “Ω” và chọn thang đo phù hợp với giá trị điện trở dự kiến.
• Bước 3: Chập 2 đầu que đo để kim chỉ thị chạy về vị trí 0Ω. Nếu kim không chỉ đúng vị trí 0, dùng núm “Zero Ohm” để hiệu chỉnh.
• Bước 4: Đặt hai que đo vào hai đầu điện trở cần đo.
• Bước 5: Đọc giá trị điện trở trên thang đo “Ω” tương ứng với vị trí kim chỉ thị.

Kiểm tra thông mạch, test LED, kiểm tra tụ điện và Diode

• Bước 1: Kết nối que đo như hướng dẫn ở trên.
• Bước 2: Xoay núm vặn đến vị trí “Ω” và chọn thang đo x1k.
• Bước 3: Chập 2 đầu que đo để kim chỉ thị chạy về vị trí 0Ω. Nếu kim không chỉ đúng vị trí 0, dùng núm “Zero Ohm” để hiệu chỉnh.
• Bước 4: Đặt hai que đo vào hai đầu dây dẫn, tụ điện cần đo.
• Bước 5: Nếu phát hiện có thông mạch thì đồng hồ VOM sẽ kêu lên để báo động. Còn những chức năng còn lại thì kim chỉ thị có di chuyển là thiết bị còn hoạt động tốt.

Trên đây là tất cả các thông tin chi tiết về cách sử dụng đồng hồ vạn năng kim để đo lường và kiểm tra các thông số điện một cách chi tiết và dễ hiểu nhất. Giải Pháp Đo Kiểm hy vong qua bài viết này bạn có thể sử dụng thành thạo đồng hồ vạn năng kim trong các ứng dụng khác nhau.
