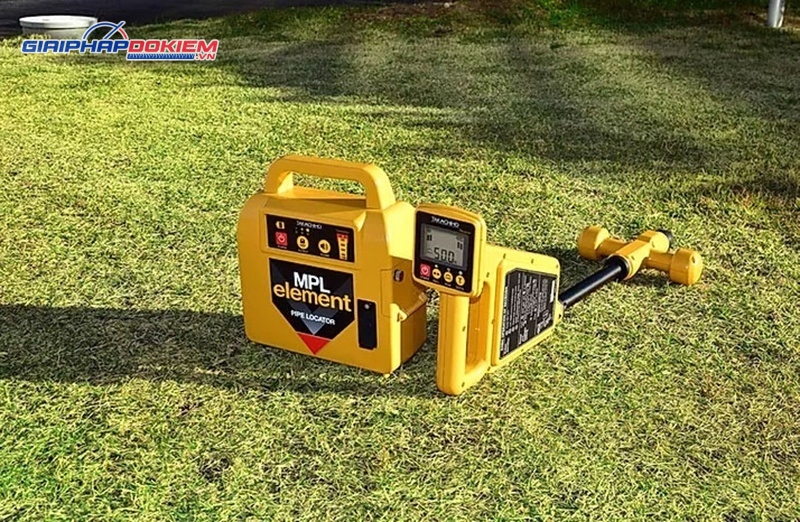

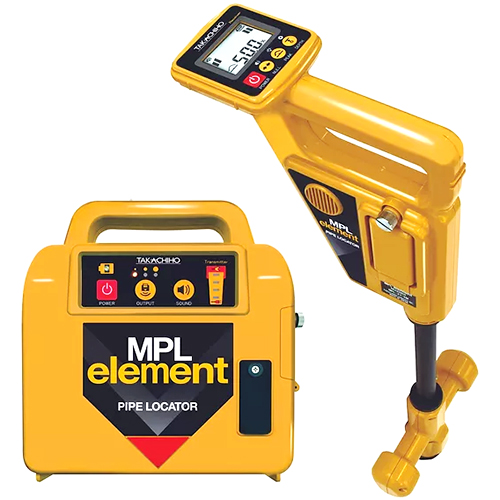

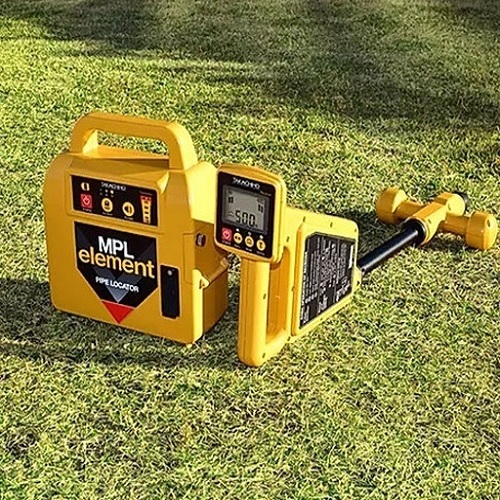

Máy định vị đường ống kim loại và cáp ngầm MPL-Element

Máy định vị đường ống kim loại và cáp ngầm Takachiho MPL-Element là thiết bị chuyên dụng cao cấp dùng để xác định chính xác vị trí và độ sâu của các đường ống kim loại ngầm, cáp điện lực, cáp quang viễn thông và cáp Riser được chôn dưới lòng đất. Nhờ ứng dụng công nghệ vi xử lý tiên tiến cùng khả năng hiệu chỉnh kỹ thuật số các dữ liệu thu thập, thiết bị mang lại kết quả đo lường với độ ổn định và độ chính xác vượt trội.

Thông số kỹ thuật máy định vị đường ống kim loại và cáp ngầm MPL-Element

Máy định vị đường ống kim loại Takachiho MPL-Element sở hữu công nghệ vi tính hiện đại, cho kết quả đo đạc chính xác và ổn định. Đây là một trong số ít dòng máy dò ngầm chuyên dụng được các chuyên gia kỹ thuật đánh giá cao về độ nhạy và hiệu quả thực địa.

Bộ phát tín hiệu – Transmitter (TX)

• Tần số đầu ra: 82.175kHz ± 0.02%
• Công suất đầu ra: Lớn nhất 1W (watt)
• Chế độ vận hành: Chế độ kết nối trực tiếp (Direct connection mode), chế độ cảm ứng (Inductive mode), chế độ cuộn dây mở rộng (tùy chọn)
• Loại pin: 6 pin kiềm (Alkaline) LR20 “D”
• Thời gian sử dụng pin: Chế độ trực tiếp: 50 giờ (đầu ra 4mA, 20°C/68°F); Toàn công suất: 20 giờ (20°C/68°F)
• Tình trạng pin: Có chỉ thị cảnh báo pin yếu
• Chỉ thị trực quan: Màn hình LCD hiển thị đồ thị thanh và dạng số, tích hợp đèn nền
• Chỉ thị âm thanh: Loa trong phát âm thanh báo động (Alarm) và tiếng beep
• Chức năng đo: Dòng đầu ra từ 0 đến 300mA; Điện áp dây từ 0 đến 250V
• Bảo vệ đầu ra: AC 250V (tại tần số 512Hz: đầu ra được tự động ngắt)
• Nhiệt độ vận hành: -20°C đến 50°C (-4°F đến 122°F)
• Kích thước: 244 x 220 x 92 mm (Cao x Rộng x Sâu)
• Trọng lượng: 2,6kg (đã bao gồm pin)
• Tiêu chuẩn bảo vệ: IP54

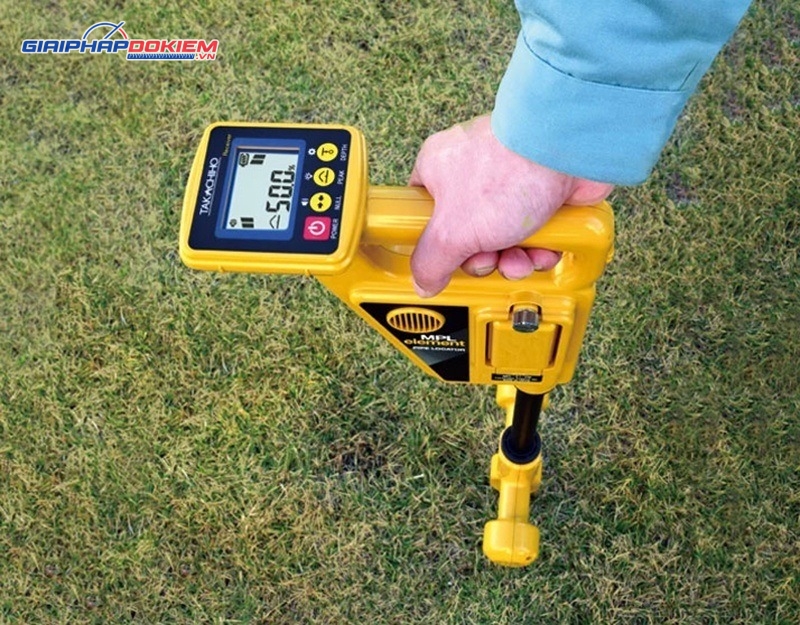

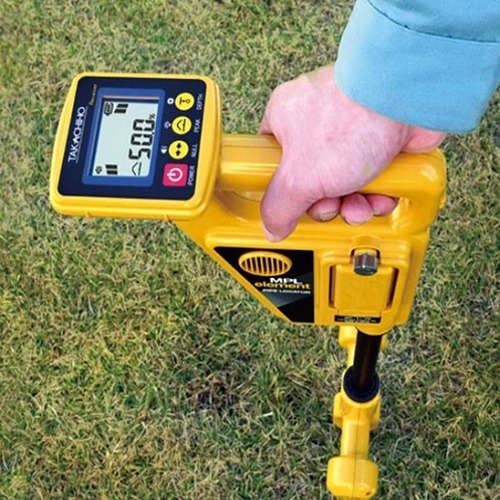

Bộ thu tín hiệu – Receiver (RX)

• Tần số hoạt động: 82.175kHz ± 20Hz
• Loại pin: 4 pin kiềm (Alkaline) LR6 “AA”
• Thời gian sử dụng pin: Khoảng 30 giờ (ở điều kiện 20°C / 68°F)
• Tình trạng pin: Hiển thị chỉ thị pin liên tục trên màn hình
• Chức năng tiết kiệm điện: Tự động tắt nguồn sau 30 phút không hoạt động
• Chỉ thị trực quan: Màn hình LCD hiển thị đồ thị thanh, chữ số và ký tự số, có đèn nền chiếu sáng
• Phạm vi hiển thị độ sâu: 0 đến 5m / 16ft (chế độ 0 – 5m / 0 – 16ft)
• Đơn vị hiển thị độ sâu: Mét (m) / Feet (ft) & inch
• Đo giá trị dòng điện: Hiển thị giá trị dòng điện chạy trên vật dẫn theo đơn vị mA giúp nhận diện chính xác tuyến đối tượng cần dò
• Đầu ra âm thanh: Loa tích hợp có điều chỉnh âm lượng, hỗ trợ cổng cắm tai nghe (tùy chọn)
• Nhiệt độ vận hành: -20°C đến 50°C (-4°F đến 122°F)
• Kích thước: 661 x 228 x 195 mm (Cao x Rộng x Sâu)
• Trọng lượng: 1.1kg (đã bao gồm pin)
• Tiêu chuẩn bảo vệ: IP54
• Xuất xứ: Hãng Takachiho – Nhật Bản

Nguyên lý hoạt động của máy định vị đường ống cáp MPL-Element

Được các kỹ sư và chuyên gia kỹ thuật đánh giá cao nhờ tính ổn định cùng khả năng định vị chuẩn xác, máy định vị đường ống kim loại và cáp ngầm Takachiho MPL-Element sở hữu đầy đủ độ chính xác của các model định vị cao cấp (như MPL-H11S) nhưng được tối ưu giao diện và lược bỏ các thao tác rườm rà, giúp máy trở nên nhẹ nhàng, thao tác đơn giản hơn trên công trường.

Nguyên lý đo lường của thiết bị dựa trên hiện tượng cảm ứng điện từ: Khi có dòng điện xoay chiều truyền qua đường ống kim loại hoặc dây cáp chôn ngầm, một từ trường xoay chiều sẽ được hình thành bao quanh tuyến đối tượng đó. Bộ thu tín hiệu (Receiver) đặt trên mặt đất sẽ thu nhận và phân tích từ trường này, từ đó xác định chuẩn xác vị trí tim tuyến, độ sâu chôn ngầm và cường độ dòng điện của đường ống hoặc tuyến cáp cần tìm.
