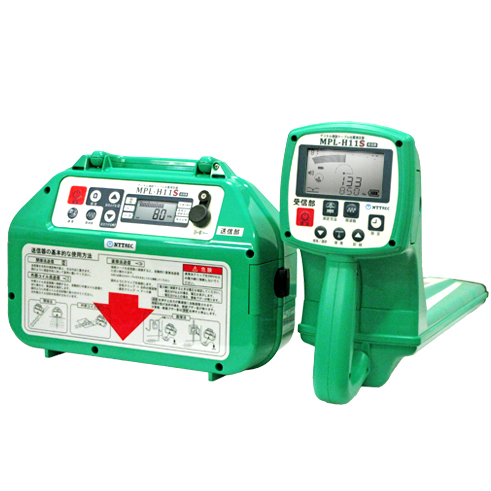

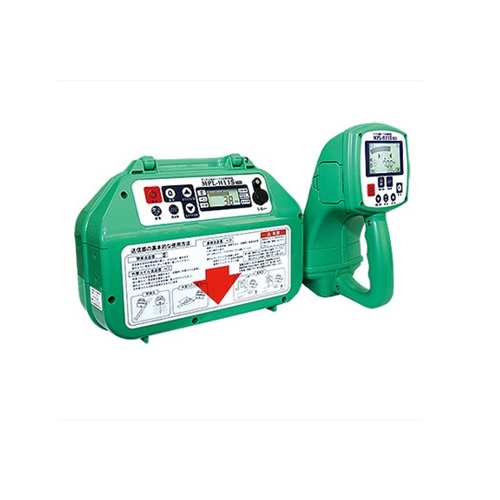

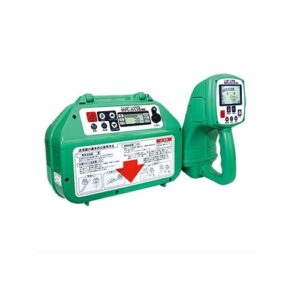

Máy dò vị trí đường ống kim loại và cáp điện, cáp quang Takachiho Sangyo MPL-H11S

Máy dò vị trí đường ống kim loại và cáp điện, cáp quang Takachiho Sangyo MPL-H11S là thiết bị đo kỹ thuật số hiệu suất cao, chuyên dụng để xác định vị trí và độ sâu của các đường ống kim loại ngầm, cáp điện, cáp quang và cáp Riser được chôn dưới lòng đất. Nhờ ứng dụng công nghệ vi máy tính tiên tiến cùng khả năng hiệu chỉnh kỹ thuật số các dữ liệu đo, thiết bị mang lại kết quả có độ ổn định và độ chính xác vượt trội.

Công nghệ vi máy tính hiện đại trên Takachiho Sangyo MPL-H11S

Máy dò đường ống kim loại Takachiho Sangyo MPL-H11S hoạt động dựa trên nguyên lý cảm ứng điện từ: Khi có dòng điện chạy qua đường ống hoặc cáp chôn ngầm, một từ trường xoay chiều sẽ hình thành xung quanh đối tượng. Bộ nhận tín hiệu đặt trên mặt đất sẽ đo đạc chính xác vị trí, độ sâu và giá trị dòng điện của trường đối tượng. Việc tích hợp công nghệ vi máy tính tiên tiến giúp Takachiho Sangyo MPL-H11S trở thành dòng máy dò cáp ngầm được tin dùng hàng đầu hiện nay.

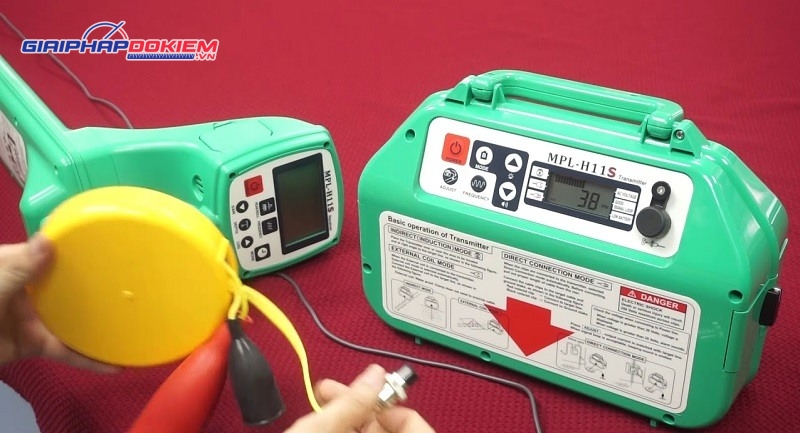

Máy dò vị trí đường ống kim loại và cáp điện, cáp quang Takachiho Sangyo MPL-H11S

Tính năng nổi bật của máy dò đường ống và cáp ngầm MPL-H11S

• Áp dụng phương pháp cuộn dây so lệch, giúp bộ nhận tiếp nhận trực tiếp tín hiệu bên dưới và loại bỏ hiệu quả tiếng ồn từ môi trường xung quanh.
• Trang bị 3 chế độ đo định vị linh hoạt:
  • Chế độ tất cả (All mode): Phương pháp phát hiện đồng thời độ nhạy tối đa và tối thiểu. Hướng và độ sâu của đường ống được hiển thị cùng lúc (có chức năng bảo vệ phát hiện lỗi).
  • Chế độ đỉnh (Peak mode): Phương pháp phát hiện độ nhạy lớn nhất với độ chính xác cao (có chức năng bảo vệ phát hiện lỗi).
  • Chế độ triệt tiêu (Null mode): Phương pháp xác định điểm độ nhạy nhỏ nhất với chỉ báo mũi tên trực quan (có chức năng bảo vệ phát hiện lỗi).
• Hỗ trợ 2 chế độ đo độ sâu chuyên dụng:
  • Chế độ 0 – 5m (16ft): Đo độ sâu lớn với độ chính xác cao, ứng dụng hiệu quả trong phương pháp gián tiếp, đầu cuối cáp và các điểm nối.
  • Chế độ 0 – 10m (30ft): Phép đo duy trì độ ổn định cao ở độ sâu lớn, gần hàng rào an toàn (xa lộ hoặc boong tàu) hoặc tường rào kim loại.
• Bộ nhận tự động đo tần số thương mại (50/60Hz, 100/120Hz) và tần số vô tuyến Radio (từ 9kHz đến 33kHz) độc lập mà không cần kết nối bộ phát.
• Chức năng tìm kiếm tự động lựa chọn tần số vô tuyến thích hợp nhất trong dải 9kHz – 33kHz.
• Bộ nhớ lưu trữ nhanh chóng dữ liệu đo chỉ với một thao tác chạm (dung lượng tối đa 400 dữ liệu).
• Dữ liệu đo lường có thể truyền trực tiếp sang máy tính thông qua chức năng tiêu chuẩn.
• Khả năng phát 4 tần số (512Hz, 9.5kHz, 38kHz, 80kHz) đáp ứng linh hoạt mọi loại ống chôn ngầm.
• Tùy chọn kết hợp đầu dò chuyên dụng để xác định vị trí đường ống phi kim loại.

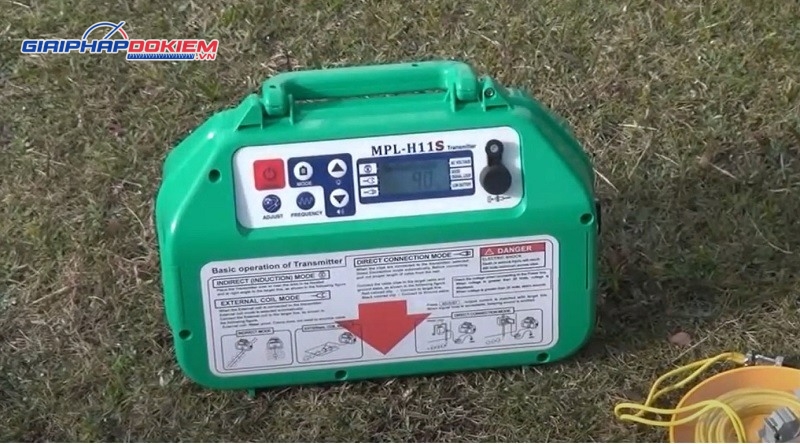

Máy dò vị trí đường ống kim loại và cáp điện, cáp quang Takachiho Sangyo MPL-H11S chính hãng Nhật Bản

Thông số kỹ thuật của Takachiho Sangyo MPL-H11S

Bộ phát (Transmitter – TX)

• Tần số đầu ra:
  • 38kHz: 38kHz ± 0.02% (tần số chuẩn)
  • 9.5kHz: 9.5kHz ± 0.02%
  • 80kHz: 78.125kHz ± 0.02%
  • 512Hz: 512Hz ± 0.02% (chỉ áp dụng ở chế độ kết nối trực tiếp)
• Tần số kép: 9.5kHz / 38kHz ± 0.02% (chỉ chế độ kết nối trực tiếp)
• Công suất đầu ra: Tối đa 5W / 80kHz: tối đa 1W
• Chế độ vận hành:
  • Chế độ kết nối trực tiếp (Direct connection mode)
  • Chế độ cảm ứng (Inductive mode)
  • Chế độ cuộn dây mở rộng (tùy chọn)
• Nguồn pin: 8 pin kiềm (Alkaline) LR20 “D”
• Thời gian sử dụng pin:
  • Chế độ trực tiếp: 50 giờ (đầu ra 4mA, 20°C / 68°F)
  • Chế độ cảm ứng: 20 giờ (đầu ra 50%, 20°C / 68°F)
  • Toàn công suất (5W): 10 giờ (20°C / 68°F)
• Tình trạng pin: Chỉ thị pin yếu và nút nhấn đọc thông số
• Màn hình hiển thị LCD: Đồ thị thanh và hiển thị số, tích hợp đèn nền
• Chỉ thị âm thanh: Loa trong, âm thanh báo động (Alarm), tiếng beep
• Chức năng đo:
  • Dòng đầu ra: 0 đến 300mA
  • Điện áp dây: 0 đến 250V
• Bảo vệ đầu ra: AC 250V (512Hz: Tự động ngắt đầu ra)
• Nhiệt độ vận hành: -20°C đến 50°C / -4°F đến 122°F
• Kích thước:
  • Khi sử dụng: 261 x 314 x 110mm (10.3″ x 12.4″ x 4.3″)
  • Khi lưu trữ: 227 x 314 x 110mm (8.9″ x 12.4″ x 4.3″)
• Khối lượng: Xấp xỉ 3.7kg / 8.2lbs (bao gồm pin)

Bộ nhận (Receiver – RX)

• Tần số hoạt động:
  • 38kHz: 38kHz ± 2%
  • 9.5kHz: 9.5kHz ± 2%
  • 80kHz: 78.125kHz ± 2%
  • 512Hz: 512Hz ± 2%
• Sóng vô tuyến thụ động: 9kHz đến 33kHz
• Nguồn thụ động:
  • 50 / 60Hz: Sóng hài bậc 5 (tùy chọn 50Hz hoặc 60Hz)
  • 100 / 120Hz: Sóng hài bậc 3 (tùy chọn 100Hz hoặc 120Hz)
• Nguồn pin: 6 pin kiềm (Alkaline) LR6 “AA”
• Thời gian sử dụng pin: 24 giờ (20°C / 68°F)
• Tình trạng pin: Hiển thị liên tục trên màn hình
• Tiết kiệm năng lượng: Tự động tắt nguồn sau 5 phút không hoạt động
• Màn hình LCD: Hiển thị đồ thị thanh, chữ số và ký tự, có đèn nền chiếu sáng
• Phạm vi hiển thị độ sâu:
  • Đường đối tượng: 0 đến 5m / 16ft (chế độ 0 – 5m / 0 – 16ft); 0 đến 10m / 30ft (chế độ 0 – 10m / 0 – 30ft)
  • Đầu dò: 0 đến 10m / 30ft
• Đơn vị đo độ sâu: Mét (m), Feet (ft) và Inch
• Độ chính xác đo độ sâu:
  • Tại độ sâu 2.0m / 6.5ft: ±2.5%
  • Tại độ sâu 3.0m / 10ft: ±5%
  • Tại độ sâu 5.0m / 16.5ft: ±10%
• Giá trị dòng: Hiển thị giá trị dòng điện chạy trên vật dẫn theo đơn vị mA để định dạng đường đối tượng
• Ngõ ra âm thanh: Loa trong có điều chỉnh âm lượng, hỗ trợ cổng tai nghe (tùy chọn)
• Bộ nhớ lưu trữ: Lưu 400 điểm độ sâu, giá trị đo dòng kèm dữ liệu ngày và giờ
• Cổng giao tiếp: Cáp USB kết nối máy tính
• Nhiệt độ vận hành: -20°C đến 50°C / -4°F đến 122°F
• Kích thước: 660 x 130 x 270mm (26.0″ x 5.1″ x 10.6″)
• Khối lượng: Xấp xỉ 2.1kg / 4.7lbs (bao gồm pin)
