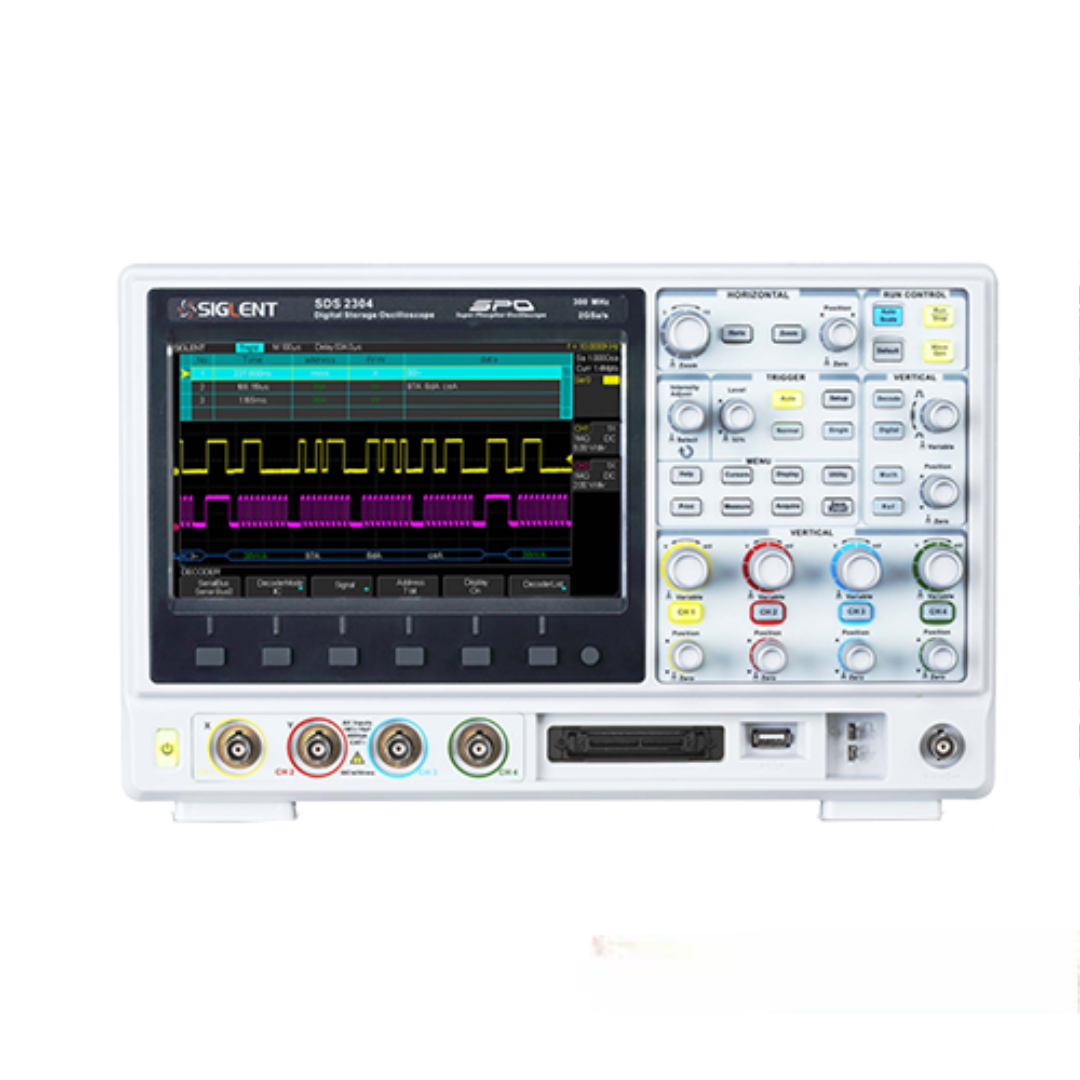

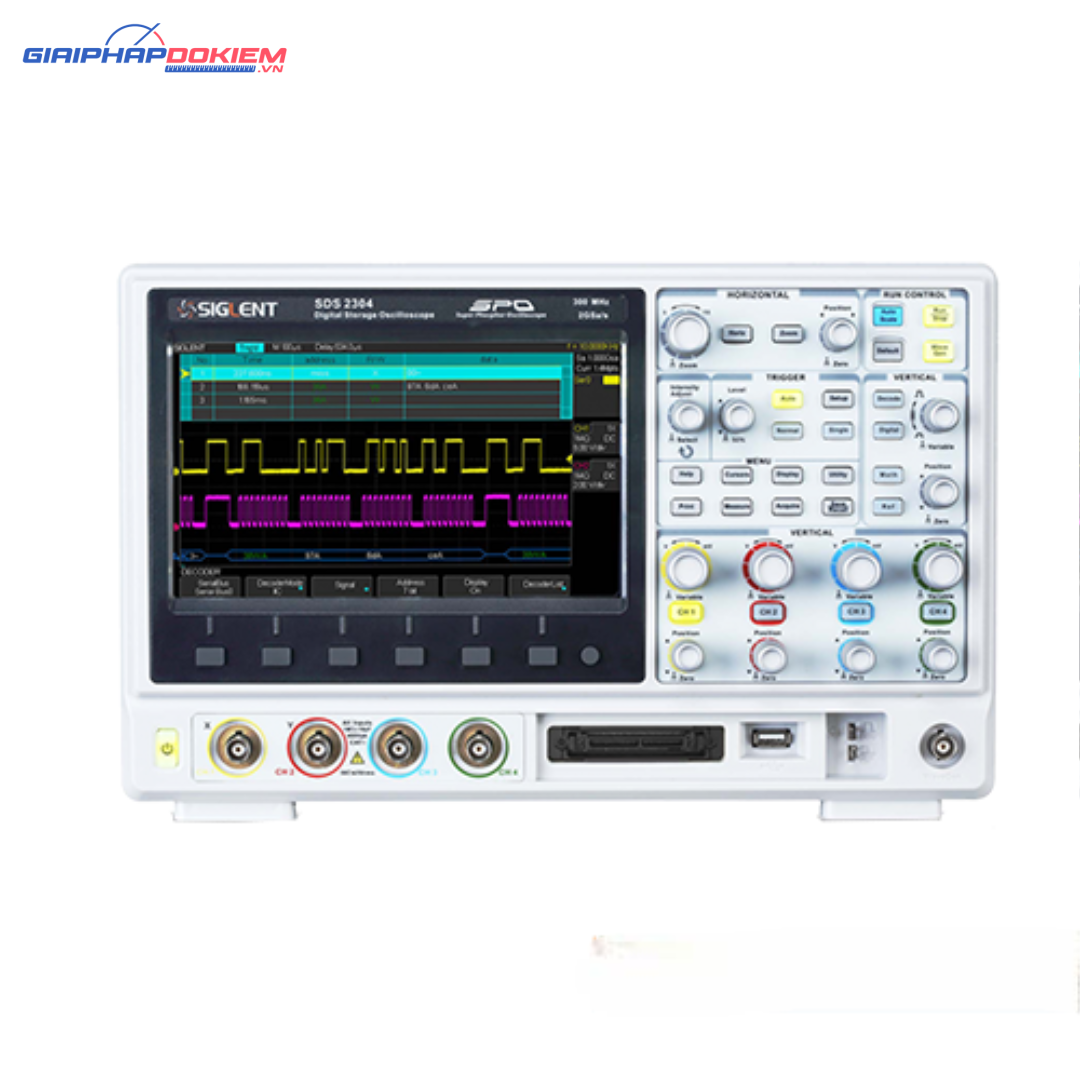

Máy hiện sóng, Oscilloscope Siglent SDS2304, 300 MHz, 4 CH

Mô tả Máy hiện sóng, Oscilloscope Siglent SDS2304

Máy hiện sóng, Oscilloscope Siglent SDS2304 là dòng máy hiện sóng kỹ thuật số 4 kênh cao cấp của Siglent. Tốc độ lấy mẫu thời gian thực lên đến 2 GSa/s với băng thông 300MHz phù hợp cho hầu hết các công việc kiểm tra, nghiên cứu phát triển sản phẩm

Máy hiện sóng, Oscilloscope Siglent SDS2304 được tích hợp công nghệ SPO tiên tiến của Siglent cho phép phân tích các dạng sóng một cách chính xác. Bên cạnh đó, SDS2304 còn được tích hợp các trigger kỹ thuật số mạnh mẽ, chức năng giải mã nối tiếp và phân tích logic

Khả năng chụp sóng lên đến 110.000 wfms/s cho phép người dụng chụp tín hiệu tức thời, củng như bắt các tín hiệu bất thường nhanh và đầy đủ hơn

Thông số kỹ thuật Siglent SDS2304

• Băng thông: 300MHz
• Thời gian tăng: <1,2ns
• Kênh đo: 4 kênh
• Tốc độ lấy mẫu: 2 GSa/s
• Độ dài sóng: 28 Mpts
• Khớp nối: AC, DC, GND
• Trở kháng: (1MΩ ± 2%) || (23pF ± 4pF) 50Ω: 50Ω ± 2%
• Điện áp đầu vào: 400Vrms, Cat I, 10X, 1MΩ
• Cách ly CH – CH: >100:1
• Suy hao que đo: 1X, 10X, 50X, 100X, 500X, 1000X
• Độ phân giải dọc: 8 bit
• Trục dọc: 2mV/div ~ 10V/div
• Offset Range: 1.02 V ~ 10V: ± 100V
• Giới hạn băng thông phần cứng: 20MHz±40%
• Độ phẳng băng thông: 50% ~ 100% of BW: +2dB/-3dB
• Đáp ứng tần số thấp: ≤10Hz
• Overshoot: <10%
• Độ xiên kênh: <200ps
• Chức năng toán học: + , – , x , / , FFT , d/dt , ∫dt, √
• FFT: Window:Rectangular,Blackman,Hanning,Hamming Sample points:1024
• Waveform capture: 110,000 wfm/s
• Cường độ sáng: 256 level
• Trigger: Edge, Pulse, Video, Slope, Window, Interval, Dropout, Runt, Pattern, I2C, UART/RS232, CAN, LIN
• Dải Trigger: EXT:±1.2V; EXT/5:±6V
• Trigger Jitter: <200ps
• 32 phép đo lường tự động: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms,Vrms, ROV, FOV,RPRE, FPRE, Rise time, Fall time, Freq,Period, +Wid, -Wid, +Dut, -Dut, BWid, Phase, FRR,FRF, FFR, FFF, LRR, LRF, LFR, LFF.
• Tích hợp khả năng phát dạng sóng tùy ý
• Ngôn ngữ: Anh, Trung Quốc
• Màn hình: LCD 8 inch
• Trọng lượng: 6,2 kg
• Quickstartguide
• 2 x 300MHz probe 10x / 1x
• USB Cable
• 220V AC EU power cord
• CD inlcuding Software / manual
