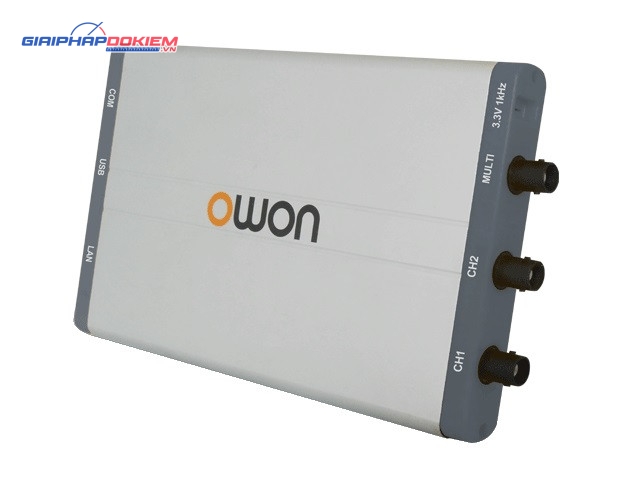

Máy hiện sóng PC OWON VDS3104 (100MHz, 4 kênh, 1GSa/s)
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm
Bảng thông số kỹ thuật máy hiện sóng PC OWON dòng VDS
Dưới đây là bảng thông số kỹ thuật chi tiết của dòng máy hiện sóng PC OWON, bao gồm model OWON VDS3104 và các model liên quan thuộc dòng VDS Series:
| Model | VDS1022 | VDS1022 | VDS2062 | VDS3102 | VDS3104 | |
|---|---|---|---|---|---|---|
| Băng thông (Bandwidth) | 25MHz | 60MHz | 100MHz | |||
| Số kênh (Channel) | 2 + 1 (đa năng) | 4 + 1 (đa năng) | ||||
| Tốc độ lấy mẫu (Sample Rate) | 100MS/s | 500MSa/s | 1GSa/s | |||
| Thang đo ngang (Horizontal Scale) | 5ns/div ～ 100s/div, bước nhảy 1 ～ 2 ～ 5 | 2ns/div ～ 100s/div, bước nhảy 1 ～ 2 ～ 5 | ||||
| Thời gian tăng (Rise Time) | ≤14ns | ≤5.8ns | ≤3.5ns | |||
| Độ dài bản ghi (Record Length) | 5K | 10M | ||||
| Khớp nối đầu vào (Input Coupling) | DC, AC, GND | |||||
| Trở kháng đầu vào (Input Impedance) | 1MΩ ± 2%, song song với 10pF ± 5pF | |||||
| Độ cách ly kênh (Channels Isolation) | 50Hz: 100 : 1, 10MHz: 40 : 1 | |||||
| Điện áp đầu vào tối đa (Max Input Voltage) | 400V (PK – PK) (DC+AC, PK – PK) | 40V (PK – PK) (DC+AC, PK – PK) | ||||
| Độ chính xác độ lợi DC (DC Gain Accuracy) | ±3% | |||||
| Độ chính xác DC (DC Accuracy) | Trung bình ≥ 16: ±(3% giá trị đọc + 0.05div) cho △T | |||||
| Hệ số suy hao que đo (Probe Attenuation Factor) | 1X, 10X, 100X, 1000X | |||||
| Đáp ứng tần số thấp (LF Respond) (AC, -3dB) | ≥5Hz (tại đầu vào, ghép nối AC, -3dB) | |||||
| Độ chính xác tốc độ lấy mẫu / thời gian rơle | 150ps | |||||
| Nội suy (Interpolation) | sin(x) / x | |||||
| Độ chính xác khoảng thời gian (△T) (toàn dải băng thông) | Đơn: ± (1 khoảng thời gian + 100ppm × giá trị đọc + 0.6ns), Trung bình > 16: ±(1 khoảng thời gian + 100ppm × giá trị đọc + 0.4ns) | |||||
| Độ phân giải dọc A/D (Vertical Resolution) | Độ phân giải 8 bits (đồng thời 2 kênh) | |||||
| Độ nhạy dọc (Vertical Sensitivity) | 5mV/div ～ 5V/div | |||||
| Kiểu kích hoạt (Trigger Type) | Edge, Pulse, Video, Slope, Alternate | |||||
| Chế độ kích hoạt (Trigger Mode) | Auto, Normal, Single | |||||
| Mức kích hoạt (Trigger Level) | ±5 phân chia từ tâm màn hình | |||||
| Chế độ thu thập dữ liệu (Acquisition Mode) | Sample, Peak Detect, Average | |||||
| Tần số dòng / trường video (Line / Field Frequency) | Tiêu chuẩn NTSC, PAL và SECAM | |||||
| Đo con trỏ (Cursor Measurement) | △V và △T giữa các con trỏ | |||||
| Đo tự động (Automatic Measurement) | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty | |||||
| Toán học dạng sóng (Waveform Math) | ＋, －, ×, ÷, FFT | |||||
| Đồ hình Lissajous (Lissajous Figure) | Băng thông | Toàn bộ băng thông (full bandwidth) | ||||
| Độ lệch pha | ±3 độ | |||||
| Cổng giao tiếp (Communication Interface) | USB 1.1 | USB 2.0, LAN (tùy chọn) | ||||
| Giao diện đa chức năng (Multi-function Interface) | Loại tín hiệu | Đầu vào / đầu ra đồng bộ, Pass / Fail, đầu vào kích hoạt ngoài | ||||
| Chuẩn mức | TTL | |||||
| Nguồn cấp điện (Power Supply) | 5.0V / 1A | |||||
| Công suất tiêu thụ (Power Consumption) | ≤1.5W | ≤5W | ||||
| Kích thước (Rộng × Cao × Dày) | 170 × 120 × 18 (mm) | 190 × 120 × 18 (mm) | ||||
| Trọng lượng (không đóng gói) | Khoảng 0.26 kg | Khoảng 0.30 kg | ||||
