Máy hiện sóng số cầm tay OWON HDS2102A-1

Thông số kỹ thuật Máy hiện sóng số cầm tay OWON HDS2102A-1

1. Thông số kỹ thuật Máy hiện sóng (Oscilloscope Specifications)

• Băng thông: 100MHz
• Số kênh: 2-CH
• Tốc độ lấy mẫu: 500MSa/s
• Chế độ thu nhận: Bình thường, phát hiện đỉnh (Peak detect)
• Độ dài ghi: 8k
• Màn hình: LCD 3.5 inch
• Tốc độ làm mới dạng sóng: 10000 wfms/s
• Ghép nối đầu vào: DC, AC, và Nối đất
• Điện áp đầu vào tối đa: 400V (DC+AC, PK-PK, trở kháng đầu vào 1MΩ, suy giảm đầu dò 10:1)
• Trở kháng đầu vào: 1MΩ ±2%, song song với 16pF ±10pF
• Giới hạn băng thông (điển hình): 20MHz
• Hệ số suy giảm đầu dò: 1X, 10X, 100X, 1000X, 10000X
• Độ phân giải dọc: 8 bit
• Độ nhạy dọc: 10mV/div – 10V/div
• Thang đo ngang: 5ns/div – 1000s/div, bước 1-2-5
• Chế độ kích: Tự động, Thông thường, Đơn
• Kiểu kích: Cạnh (Edge)
• Đo bằng con trỏ: ΔV, ΔT, ΔT&ΔV giữa các con trỏ
• Đo tự động: Tần số, Chu kỳ, Biên độ, Max, Min, Trung bình, PK-PK
• Giao diện truyền thông: USB Type-C

2. Thông số kỹ thuật Đồng hồ vạn năng (Multimeter Specifications)

• Độ phân giải tối đa: 20000 đếm
• Kiểm tra Điốt: 0–2V
• Trở kháng đầu vào: 10MΩ
• Điện áp đầu vào tối đa: AC: 750V, DC: 1000V
• Dòng điện đầu vào tối đa: AC: 10A, DC: 10A
• Chế độ kiểm tra: Điện áp, Dòng điện, Điện trở, Điện dung, Điốt, Kiểm tra liên tục

3. Thông số kỹ thuật Chẩn đoán ô tô (Vehicle Diagnosis Specifications)

Đánh lửa (Ignition)

• Hệ thống đánh lửa độc lập: Điện áp sơ cấp / Điện áp & dòng sơ cấp / Điện áp sơ cấp & thứ cấp / Kích & phản hồi
• Hệ thống không bộ chia điện: Dòng sơ cấp / Điện áp sơ cấp / Điện áp & dòng sơ cấp / Điện áp sơ cấp & thứ cấp / DIS thứ cấp (đánh lửa âm) / DIS thứ cấp (đánh lửa dương)

Cảm biến (Sensors)

• Bàn đạp ga: Tín hiệu số / Tín hiệu tương tự
• Trục khuỷu:
  • Loại cảm ứng: Khi khởi động (nối đất nổi), Khi khởi động (không nối đất nổi), Khi vận hành (nổi), Khi vận hành (không nổi)
  • Loại hiệu ứng Hall
• ABS: Loại cảm ứng / Loại từ trở / Loại hiệu ứng Hall
• Trục cam: Loại cảm ứng / Loại hiệu ứng Hall
• Lambda: Cảm biến Titania / Cảm biến Zirconia
• MAP: Kỹ thuật số (nhiên liệu) / Mô phỏng tăng áp (Diesel) / Tương tự (nhiên liệu) / Áp suất & nhiệt độ (động cơ diesel tăng áp)
• Vị trí bướm ga: Công tắc / Chiết áp
• Cảm biến gõ
• Nhiệt độ nước làm mát: (5V)
• Diesel đường ống chung: (Common Rail Diesel)
• Cảm biến tốc độ xe

Chẩn đoán mạng giao tiếp Bus (Bus Diagnosis)

• Tầng vật lý: FlexRay-P / FlexRay-N / K-line / LIN / CAN

Động cơ (Engine)

• Chẩn đoán kim phun:
  • Diesel: Dòng kim phun Piezo (Bosch Common Rail), Dòng kim phun Solenoid (Bosch Common Rail)
  • Xăng: Phun đa điểm / Phun xăng trực tiếp
• Bugi sấy (Diesel): Điện áp riêng / Điện áp & dòng riêng / Dòng riêng
• Dòng bơm nhiên liệu
• Van điều khiển áp suất: (Bosch Common Rail Diesel)
• Điện áp van solenoid xả
• Quạt làm mát tốc độ biến đổi
• Van EGR solenoid
• Van điều khiển lưu lượng: (Bosch Common Rail Diesel)

Hệ thống Sạc & Khởi động (Charge & Startup)

• Mạch sạc:
  • Gợn xoay chiều máy phát: Không ECM / Có ECM
  • Điện áp & dòng máy phát: Hệ thống 12V / 24V
  • Dòng rò ký sinh
• Mạch khởi động:
  • Áp suất nén xy-lanh tương đối: Động cơ Diesel / Động cơ xăng

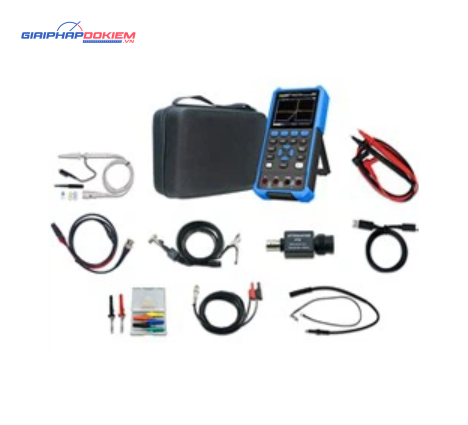

4. Phụ kiện đi kèm

• Cáp USB Type-C: 1
• Đầu dò dao động ký: 1
• Đầu dò đồng hồ vạn năng: 1
• Dây BNC kẹp cá sấu: 1
• Bộ suy giảm 20:1: 1
• Bộ đầu dò châm cứu & kẹp kiểm tra: 1
• Đầu dò đánh lửa ô tô: 1
• Dây nối dài COP: 1
• Dây đo kiểm tra ô tô: 1
• Bộ kẹp cá sấu: –
• Dây chẩn đoán ô tô: –
• Đầu dò CPO24: –
• Hộp đựng thiết bị: 1
