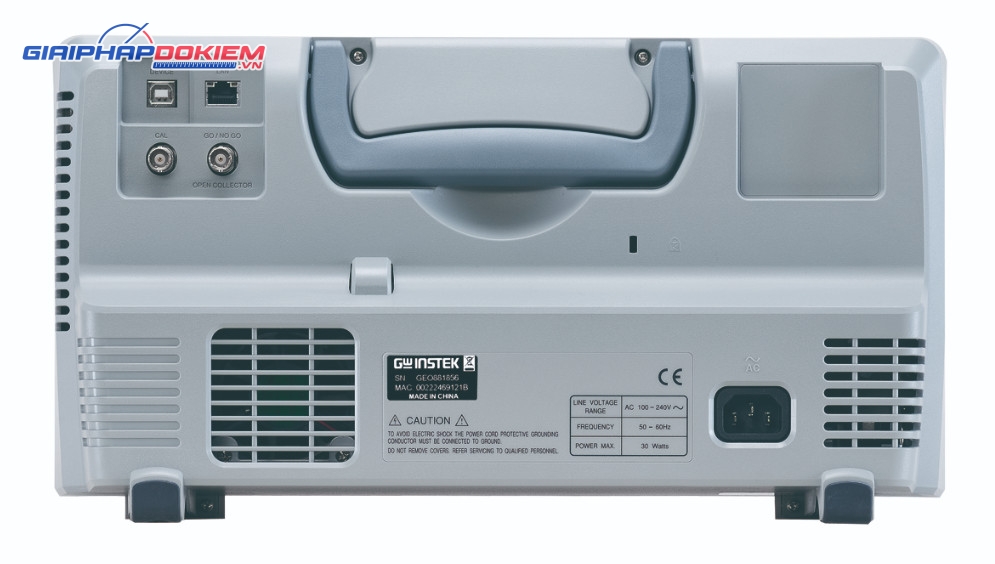

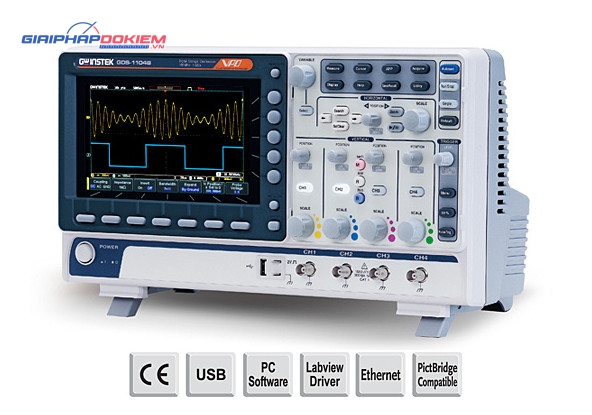

Giới thiệu Máy hiện sóng số GW Instek GDS-1104B

Sê-ri GDS-1000B có bốn lựa chọn băng thông – 200 MHz, 100 MHz, 70 MHz, 50 MHz và trang bị đầu vào tín hiệu tương tự theo bốn hoặc hai kênh. Tốc độ lấy mẫu tối đa cho mỗi kênh đơn là 1GSa/s và độ sâu bộ nhớ là 10Mpts cho mỗi kênh một cách độc lập. Máy hiện sóng số GW Instek GDS-1104B có tốc độ cập nhật dạng sóng là 50.000wfms/s, giúp người dùng quan sát chính xác sự biến đổi dạng sóng chi tiết. Ngoài ra, màn hình LCD màu WVGA 7” và chức năng hiển thị gradient 256 màu cùng nhau cho phép quan sát dạng sóng bằng cảm giác trong suốt và chuyển màu.

Đối với núm điều chỉnh thang thời gian ngang và núm điều chỉnh mức kích hoạt, GW Instek cung cấp một thiết kế rất chu đáo – chức năng phím số 0, cho phép các kỹ sư làm việc hiệu quả hơn. Đối với chế độ phân tích toán học, hiển thị tín hiệu FFT 1Mpts giúp phân tích tín hiệu miền tần số buồn tẻ trở nên tinh tế hơn.

Hơn nữa,Máy hiện sóng số GW Instek GDS-1104B thiết kế bên ngoài cải tiến, kiểu dáng nhỏ gọn cũng mang lại nhiều tiện ích cho người dùng.

Hoạt động đa chức năng đa dạng và hấp dẫn khác thể hiện khái niệm tích hợp công nghệ hoàn chỉnh.

Thông số kỹ thuật Máy hiện sóng số GW Instek GDS-1104B

Trigger	CH1, CH2, CH3, CH4, EXT
Thời gian quét	5ns/div ~ 100s/div
Màn hình	7″, TFT WVGA, 800×480
Giao diện	USB 2.0
Nguồn cấp	100 – 240VAC, 50/60Hz
Kích thước	384x108x137.3mm
Khối lượng	2.8Kg
Phụ kiện	Que đo GTP-100B-4 (4 chiếc), HDSD, dây nguồn
