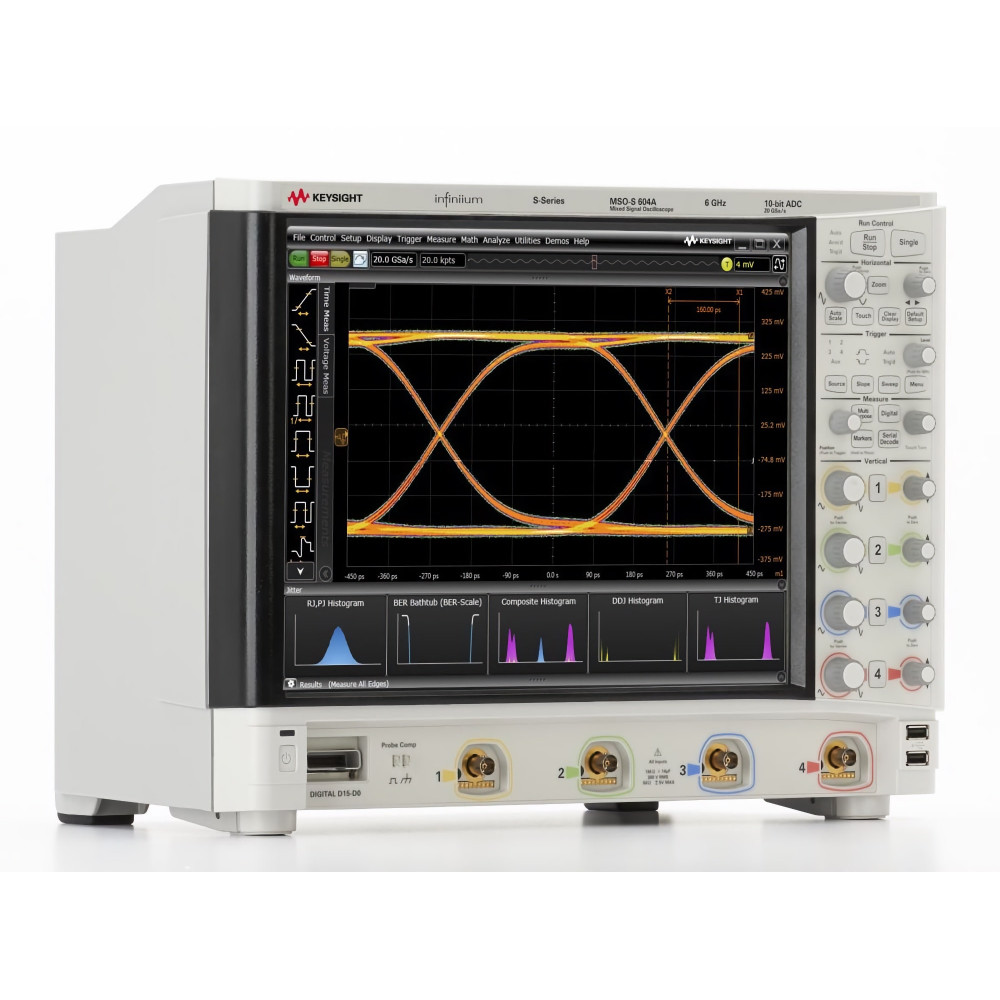

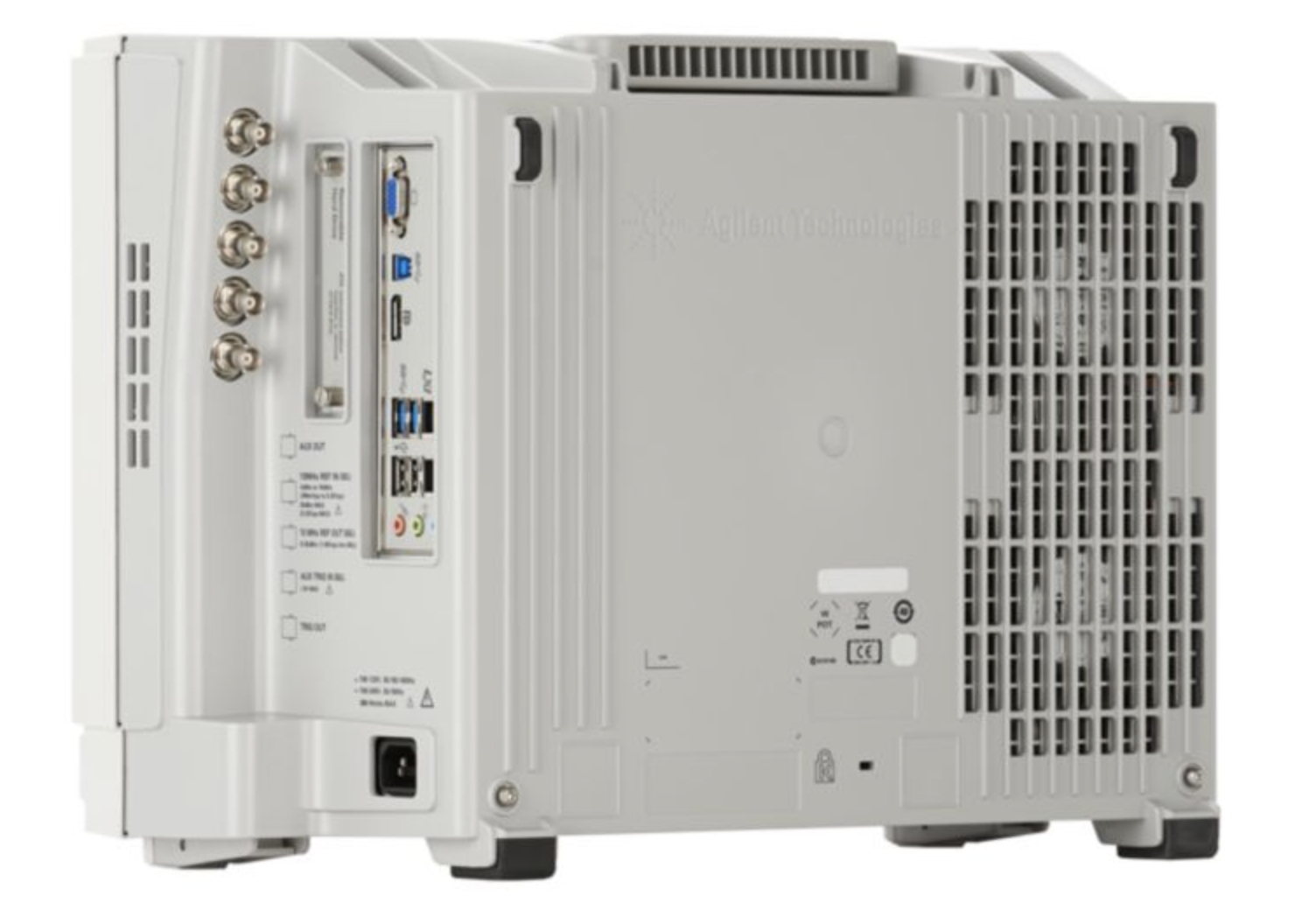

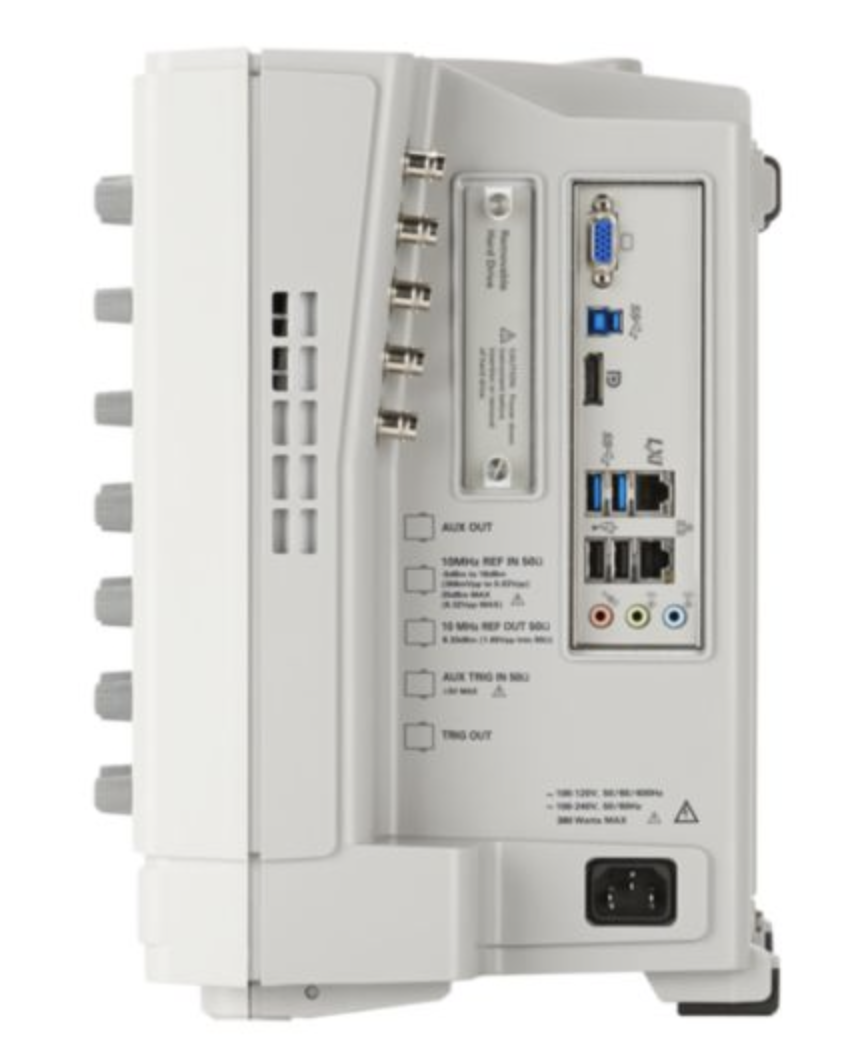

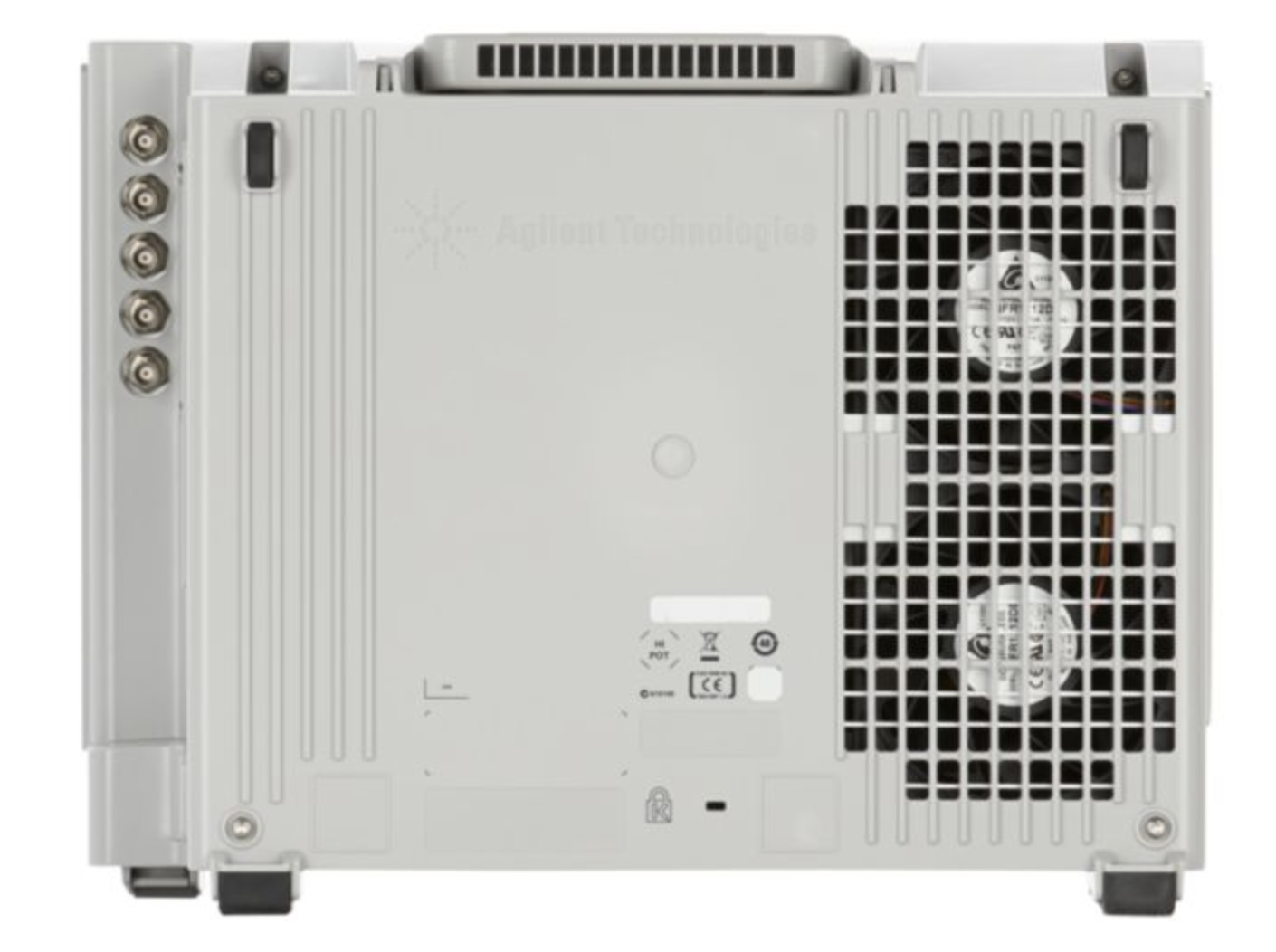

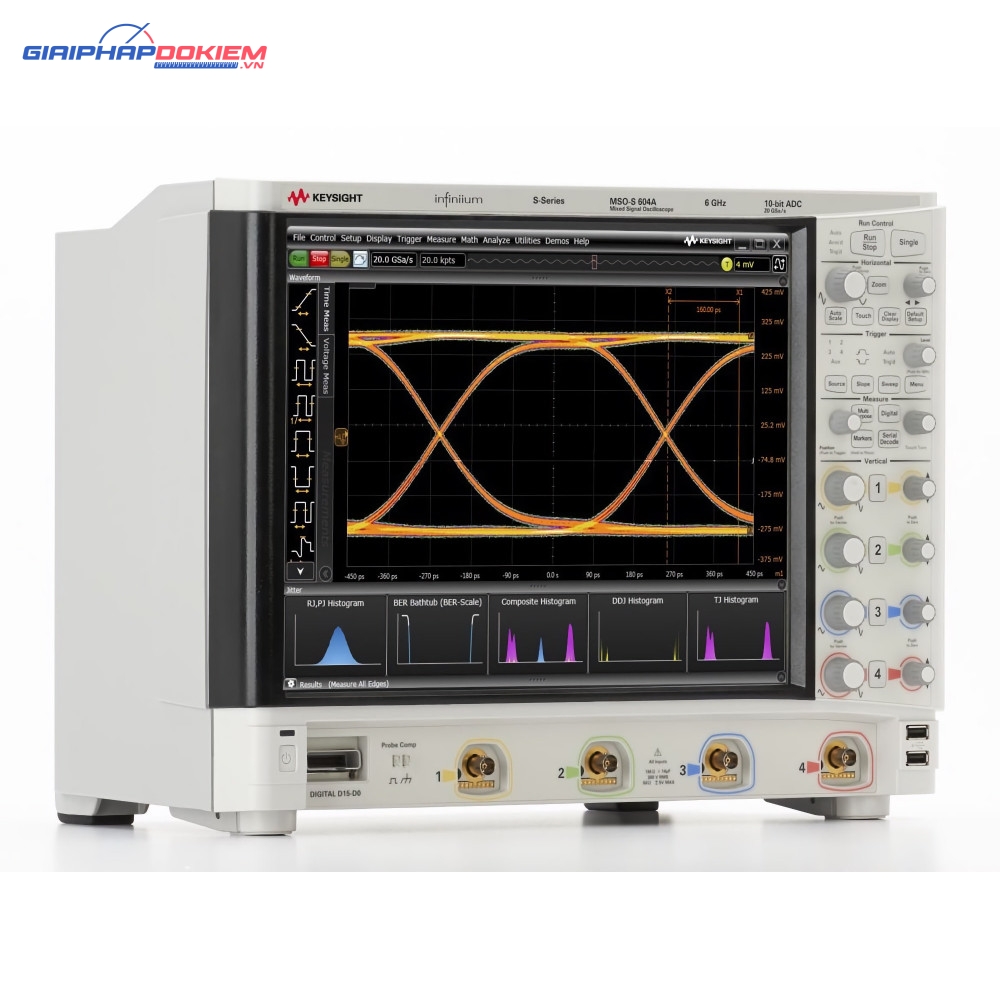

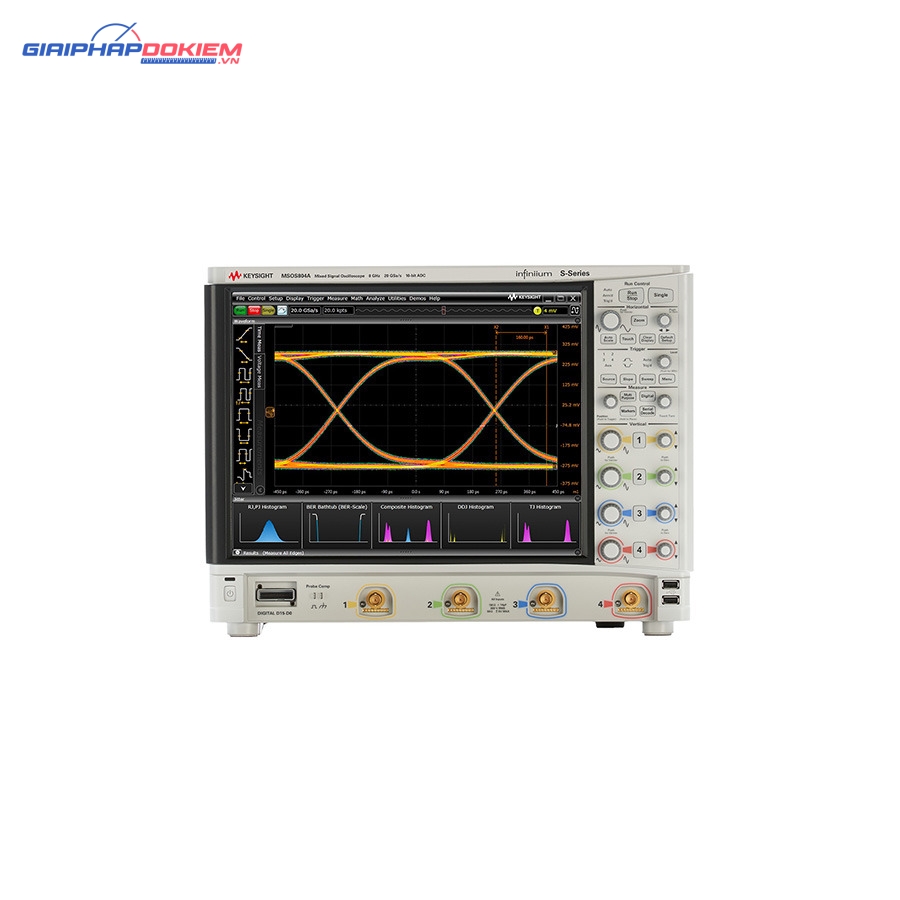

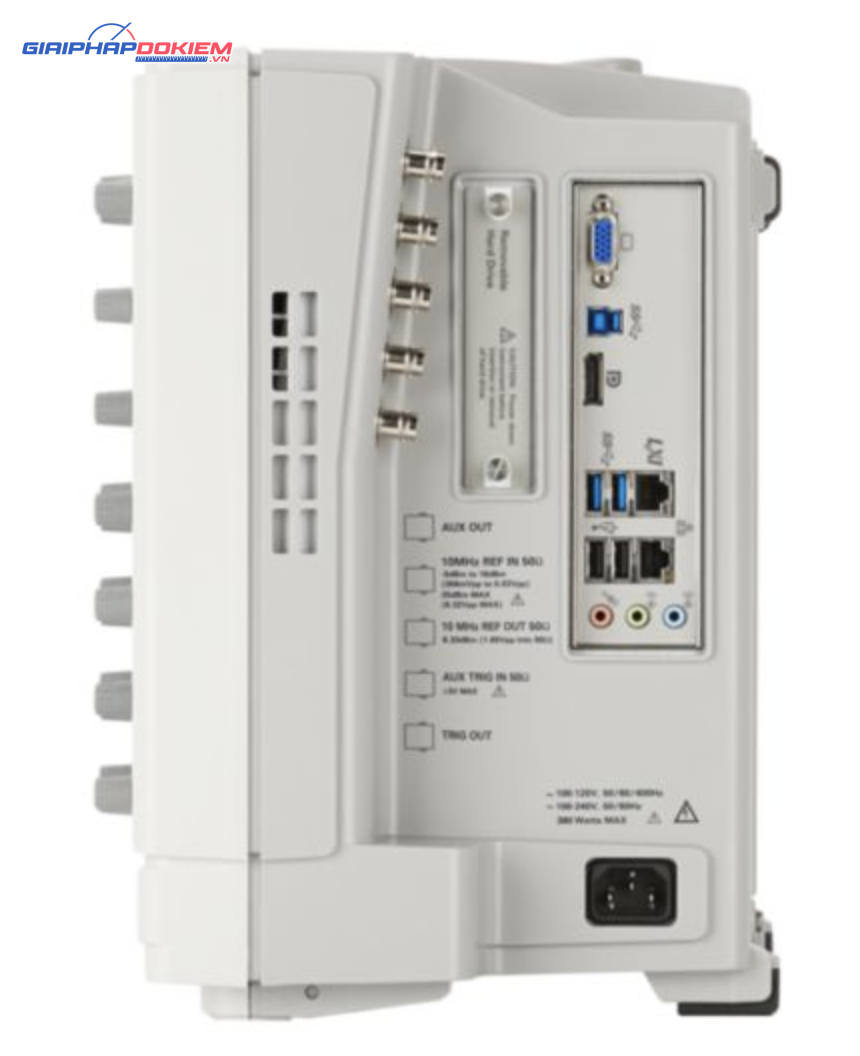

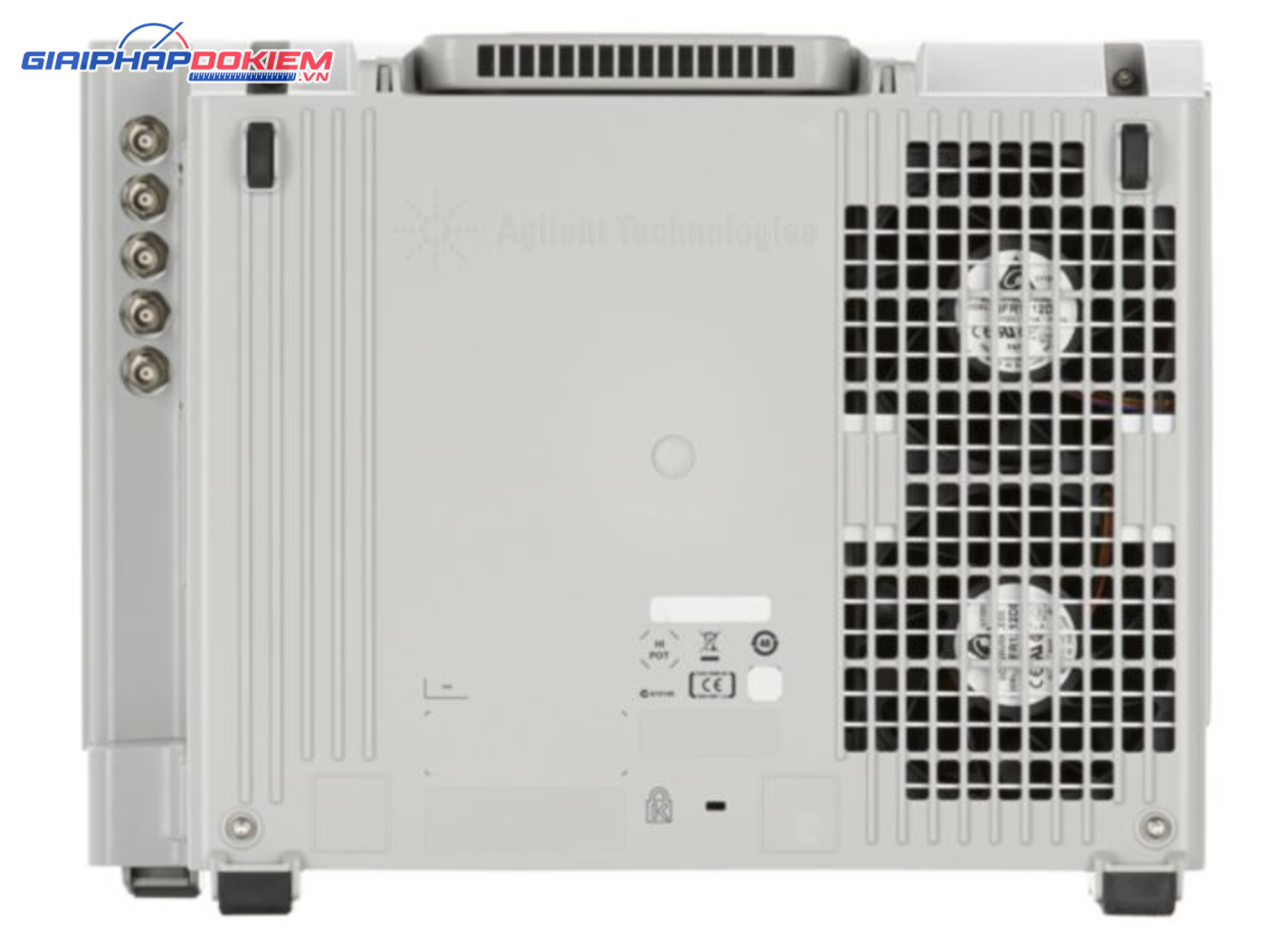

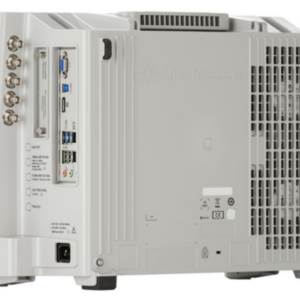

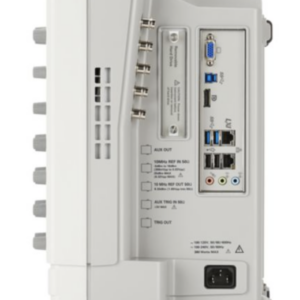

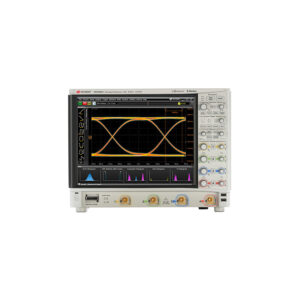

Máy hiện sóng số KEYSIGHT MSOS604A

Giới thiệu về Máy hiện sóng số Keysight MSOS604A

Keysight MSOS604A là một thiết bị máy hiện sóng số cao cấp, được thiết kế để đáp ứng các nhu cầu phân tích và đo lường tín hiệu phức tạp trong nhiều lĩnh vực khác nhau.

Thông số kỹ thuật của Keysight MSOS604A

• Băng thông: 2 GHz (băng thông cơ bản)
• Số kênh: 4 kênh analog và 16 kênh kỹ thuật số
• Độ dài bản ghi: 200 Mpts (1 hoặc 2 kênh), 100 Mpts (3 hoặc 4 kênh)
• Tốc độ lấy mẫu tối đa: 20 GSa/s (1 hoặc 2 kênh), 10 GSa/s (3 hoặc 4 kênh)
• Suy hao: 0,1X đến 10.000X theo thứ tự 1-2-5; (–20 dB đến +80 dB trong các bước 0,1 dB)
• Độ nhạy: 1 mV/div, 2 mV/div, 195 uV – 1 V/div, 17.6 mV
• Độ phân giải: 10 bit, có thể đạt đến 16 bit với chế độ phân giải cao

Thời gian tăng (Rising time):

• 10/90% – 71.7 ps
• 20/80% – 51.7 ps
• ENOB (điển hình, không sử dụng chế độ phân giải cao): 6.8
• Dòng điện tiêu thụ tối đa: 50 W
• Dải điện áp nguồn: 100 đến 120 V, 50/60/400 Hz; 100 đến 240 V, 50/60 Hz
• Tốc độ cập nhật dạng sóng: Hơn 300,000 wfm/s

WaveGen:

• Tích hợp sẵn chức năng kênh đôi 20 MHz và bộ tạo dạng sóng AWG DSOX4WAVEGEN2

Bode plot:

• Tùy chọn bảo mật nâng cao: Vô hiệu hóa bộ nhớ không thay đổi, USB, LAN và/hoặc nâng cấp chương trình cơ sở DSOX4SECA

Phân tích số liệu:

• Hỗ trợ các giao thức I²C, SPI, UART/RS-232, CAN, LIN

Chế độ toán học:

• Hỗ trợ các phép toán +, -, ×, ÷, FFT và bộ lọc thông thấp

FFT Window:

• Các tùy chọn cửa sổ bao gồm Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop

Cổng kết nối:

• USB 2.0 (host và thiết bị), LAN

Khớp nối đầu vào:

• DC, AC (tần số cắt 10 Hz)

Trở kháng đầu vào:

• 1 MΩ ± 2%, 16 pF ± 3 pF

Điện áp đầu vào tối đa:

• 150 Vrms, 200 Vpk

Độ thời gian chính xác:

• 50 ppm ± 5 ppm mỗi năm (hao mòn)

Kích hoạt bên ngoài (Trigger):

• Ngoài panel, có thể hiển thị dưới dạng kênh kỹ thuật số thứ 3

Loại Trigger:

• Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC

Nguồn Trigger:

• Kênh analog, đường dây, bên ngoài, WaveGen, WaveGen modulation FM/FSK

Hiển thị:

• Màn hình cảm ứng điện dung 15 inch
• Độ phân giải: XGA (1024×768)

Hệ điều hành của KEYSIGHT MSOS604A:

• Windows 10

CPU:

• Intel i5 quad-core (3 GHz)

Bộ nhớ hệ thống:

• 8 GB

Ổ cứng SSD:

• 256 GB có thể tháo rời

Thiết bị ngoại vi:

• Có sẵn chuột USB quang và bàn phím nhỏ gọn

Tuân thủ LXI:

• Lớp C

Kích thước:

• 33 cm (12.9 in) x 43 cm (16.8 in) x 23 cm (9 in)

Trọng lượng KEYSIGHT MSOS604A:

• 12 kg (26.4 lbs), trọng lượng vận chuyển 20 kg (44.1 lbs)
