Máy hiện sóng TEKTRONIX MSO24 (Opt MSO24 2-BW-200 200Mhz, 4CH, 2.5GS/s)

Thông số kỹ thuật của máy hiện sóng TEKTRONIX MSO24 (Opt MSO24 2-BW-200 200Mhz, 4CH, 2.5GS/s)

• Số lượng kênh: 4 kênh.
• Tần số hoạt động: 200 MHz.
• Tốc độ lấy mẫu:

1. • Tất cả các kênh: 1,25 GS/s.
   • Nửa kênh khi xen kẽ: 2,5 GS/s.

• Bộ nhớ: 10 M.
• Kênh analog theo chiều dọc:

1. • Dộ phân giải dải dọc: 8 bit.
   • Điện áp vào cao nhất: 300 Vrms CAT II với đỉnh không quá ±425V.
   • Độ chính xác với DC: 3%.
   • Độ cách ly giữa các kênh:
     • 100:1 cho tần số ≤ 100 MHz.
     • 30:1 cho tần số > 100 MHz.

• Kênh analog theo chiều ngang:

1. • Phạm vi cơ sở thời gian cho tất cả kênh: 2 ns/div đến 1000 s/div.
   • Phạm vi cơ sở thời gian cho nửa kênh: 1 ns/div đến 1000 s/div.
   • Phạm vi độ trễ thời gian: từ -10 đơn vị đến 5000 giây.
   • Độ chính xác cơ sở thời gian: Sai số ± 25 ppm cho bất kỳ khoảng thời gian nào lớn hơn hoặc bằng 1 ms.

• Các phép đo dạng sóng:

1. • Có con trỏ cho: Dạng sóng, thanh V, thanh H và thanh V&H.
   • 36 phép đo tự động và có thể hiển thị không giới hạn dưới dạng huy hiệu đo lường riêng lẻ hoặc được tổng hợp trong bảng kết quả đo lường.

• Tính toán cho dạng sóng:

1. • Số học: Cộng, trừ, nhân, chia.
   • Hàm toán học: Tích phân, vi phân, log 10, log e, căn bậc hai, hàm mũ và giá trị tuyệt đối.

• Màn hình: LCD cảm ứng 10.1 inch.

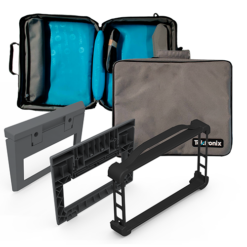

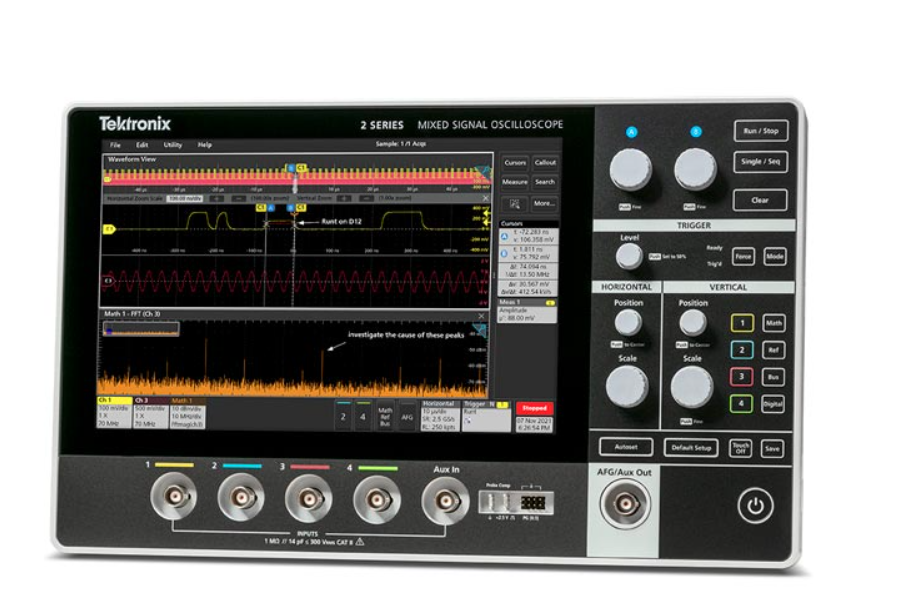

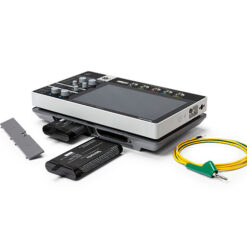

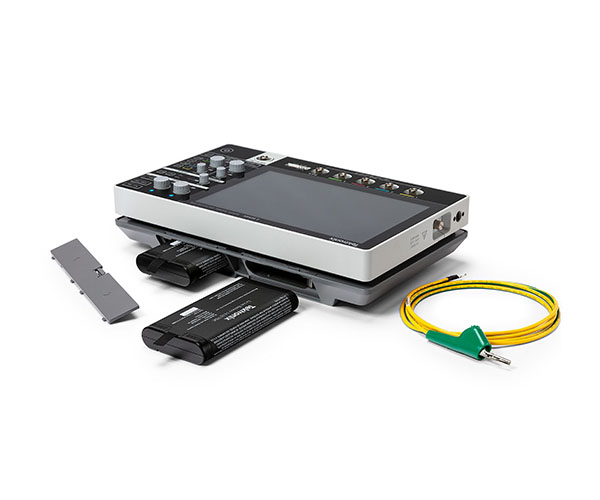

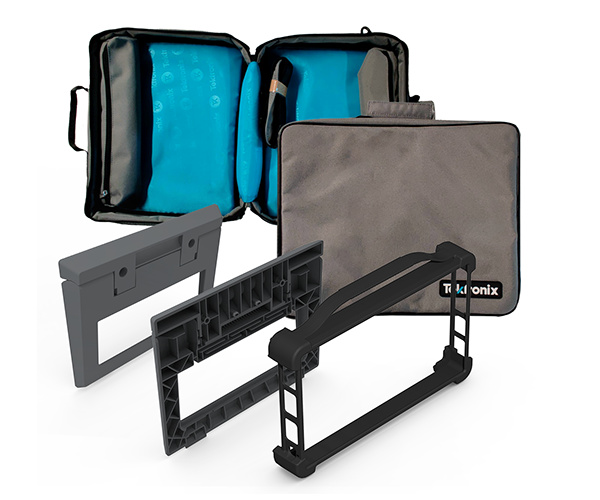

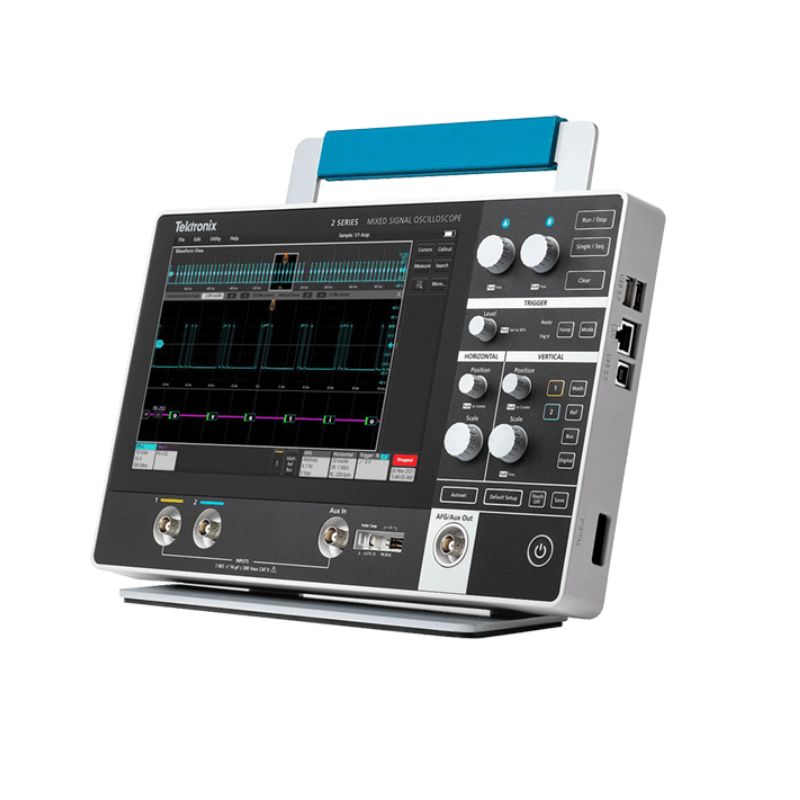

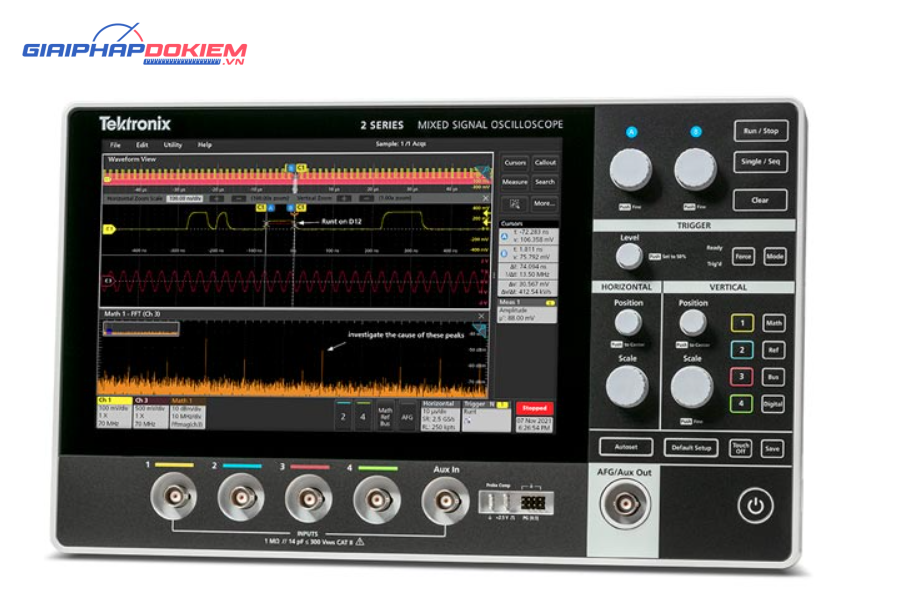

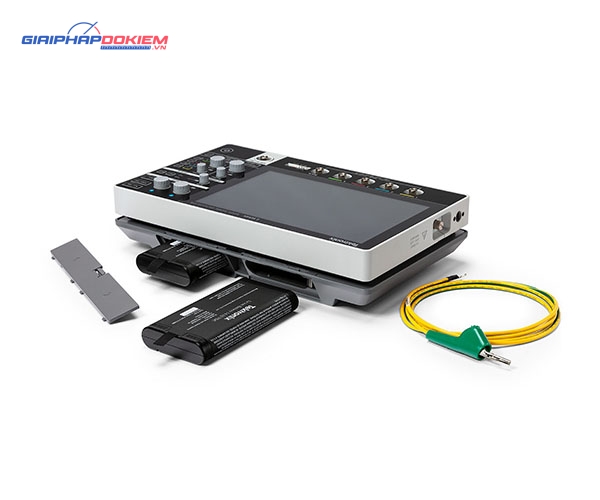

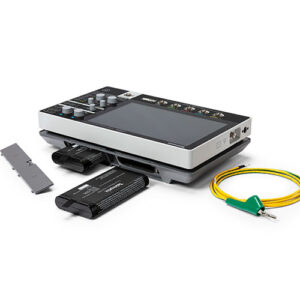

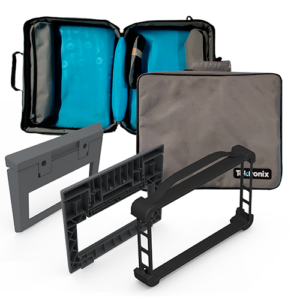

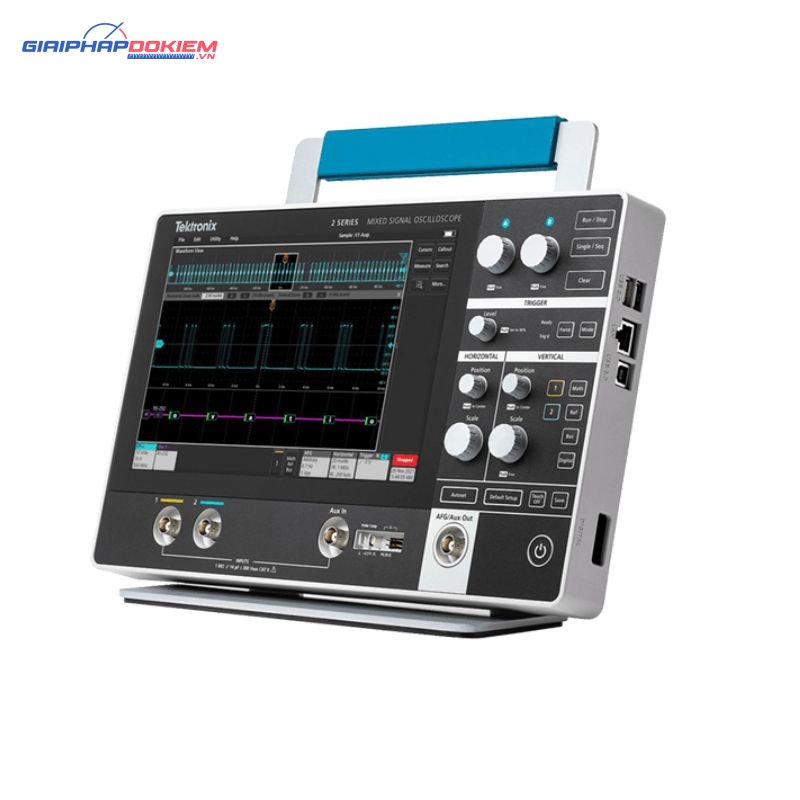

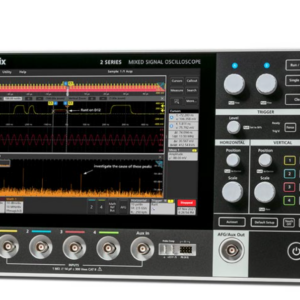

Hình ảnh của sản phẩm TEKTRONIX MSO24
