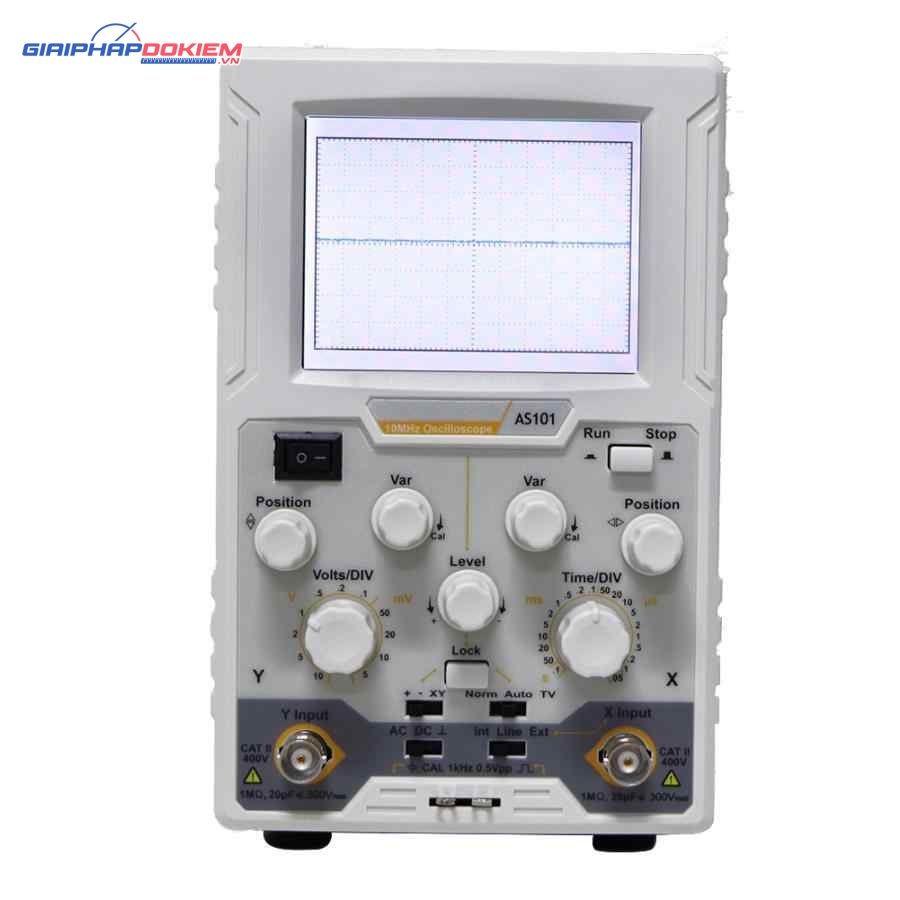

Máy hiện sóng tương tự OWON AS101 10MHz 100MS/s 1 kênh
Giá (chưa VAT): 3,174,000₫
Giá (gồm VAT 8%): 3,427,920₫
Messenger
Zalo
Thông tin sản phẩm
Thông số kỹ thuật của Máy hiện sóng tương tự OWON AS101
| Thông số chung | |
|---|---|
| Băng thông | DC: 0 ~ 10 MHz, AC: 10 Hz ~ 10 MHz |
| Số kênh | 1 kênh |
| Khớp nối đầu vào | DC, AC, Ground |
| Trở kháng đầu vào | 1 MΩ ± 2%, song song với 20 pF ± 5 pF |
| Điện áp đầu vào tối đa | 400V (DC + AC, PK – PK) |
| Màn hình | LCD 3,7″ (Màn hình tinh thể lỏng) |
| Nguồn điện | 100V – 240V AC, 50 / 60Hz, CAT II |
| Công suất tiêu thụ | 15W |
| Cầu chì | 1A, Loại T, 250V |
| Kích thước (W x H x D) | 117 x 192 x 288 mm |
| Trọng lượng | Khoảng 1,8 kg |
| Hệ thống ngang (Horizontal System) | |
| Tốc độ lấy mẫu | 100MS/s |
| Nội suy | (Sinx) / x |
| Tốc độ quét (S / DIV) | 0,05us / DIV ~ 0,1s / DIV, từng bước 1 – 2 – 5 |
| Độ chính xác thời gian chuyển tiếp | ± 100 ppm |
| Tỷ lệ cắt | ≧ 2,5: 1 |
| Hệ thống dọc (Vertical System) | |
| Độ nhạy | 5 mV / DIV ～ 10 V / DIV |
| Độ dịch chuyển | ± 10DIV |
| Băng thông tương tự | 10 MHz |
| Tần số thấp (ở đầu vào, nối AC, -3 dB) | ≥ 10 Hz |
| Thời gian tăng (Rise time, điển hình) | ≤ 30 ns |
| Tỷ lệ cắt | ≧ 2,5: 1 |
| Chế độ X-Y (X-Y Model) | |
| Độ nhạy | X: 0,5V / DIV, Y: 0,1V / DIV ~ 1V / DIV |
| Băng thông (-3dB) | DC: 0 ~ 1 MHz, AC: 10Hz ~ 1 MHz |
| Hệ thống kích hoạt (Trigger) | |
| Phạm vi mức kích hoạt | ± 4 DIV từ trung tâm màn hình |
| Độ chính xác mức kích hoạt (điển hình) | ± 0,3 DIV |
| Nguồn kích hoạt | Int, Line, Ext |
| Chế độ kích hoạt | Norm, AUTO, TV |
| Kích hoạt cạnh (Edge trigger) | Rising, Falling |
| Kích hoạt video | Hỗ trợ tiêu chuẩn phát sóng NTSC, PAL và SECAM |
| Tốc độ mẫu / Thời gian chuyển tiếp | ± 100ppm |
| Khóa kích hoạt (Trigger Holdoff) | Có hỗ trợ |
| Trở kháng đầu vào kích hoạt Ext | 1 MΩ ± 2%, song song với 20 pF ± 5 pF |
| Điện áp đầu vào kích hoạt Ext tối đa | 400Vpp |
| Đầu ra bộ bù đầu dò (Probe Compensator) | |
| Điện áp đầu ra (Điển hình) | Dạng sóng vuông, 0,5Vpp ± 2% |
| Tần số (Điển hình) | Sóng vuông 1 kHz (± 1%) |
Phụ kiện đi kèm sản phẩm
- Dây nguồn
- Hướng dẫn sử dụng
- Đầu dò
- Đầu dò điều chỉnh
