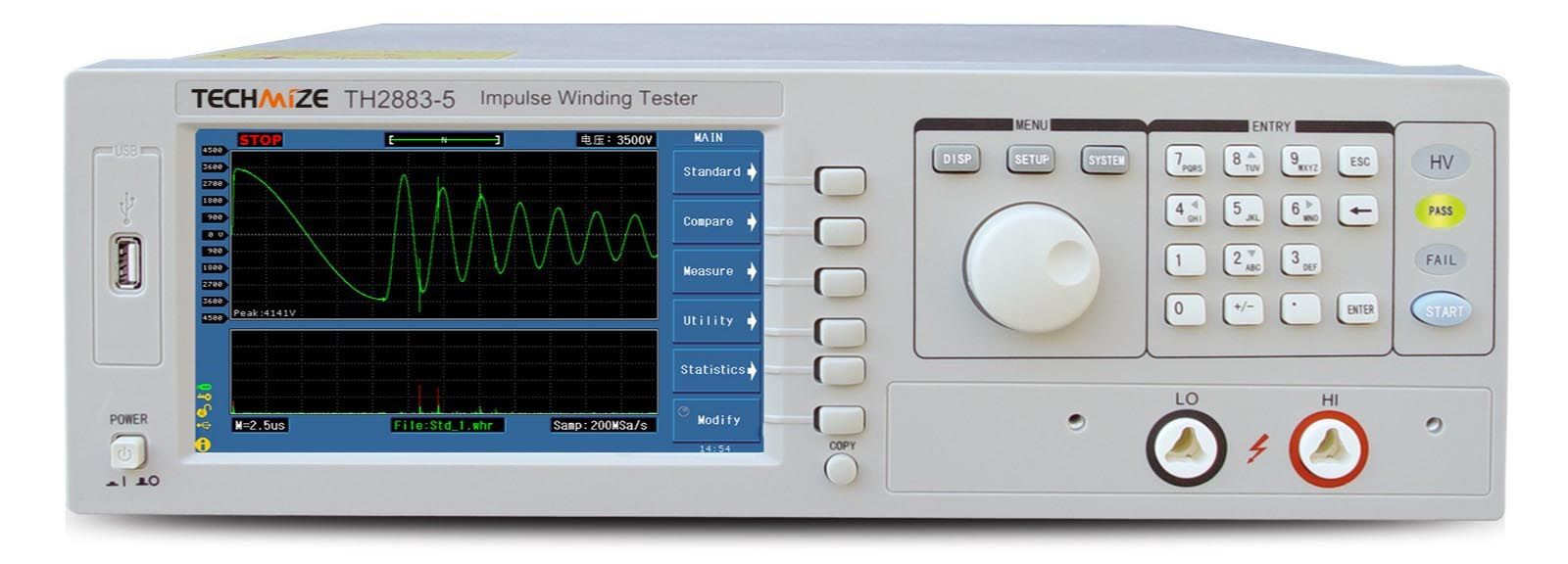

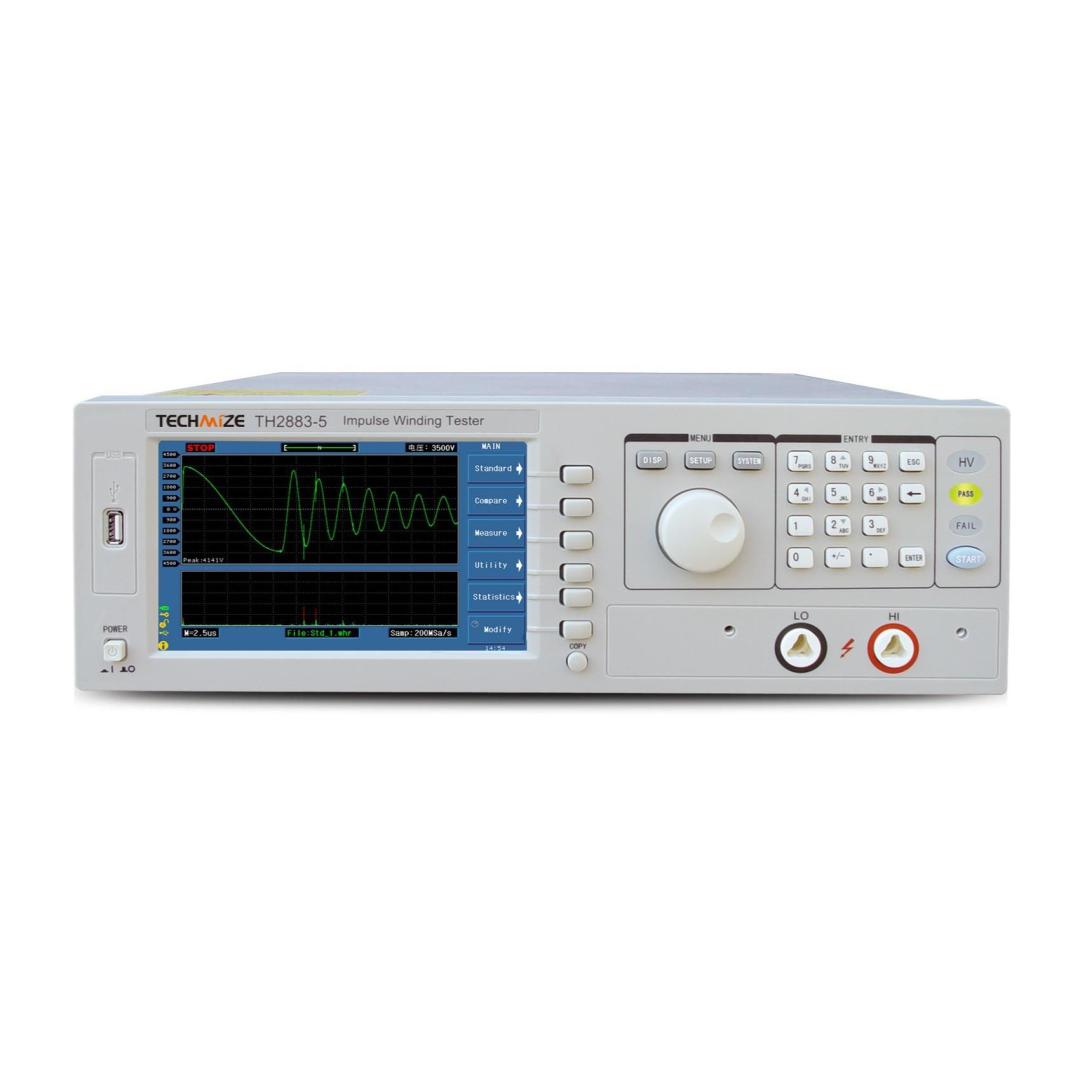

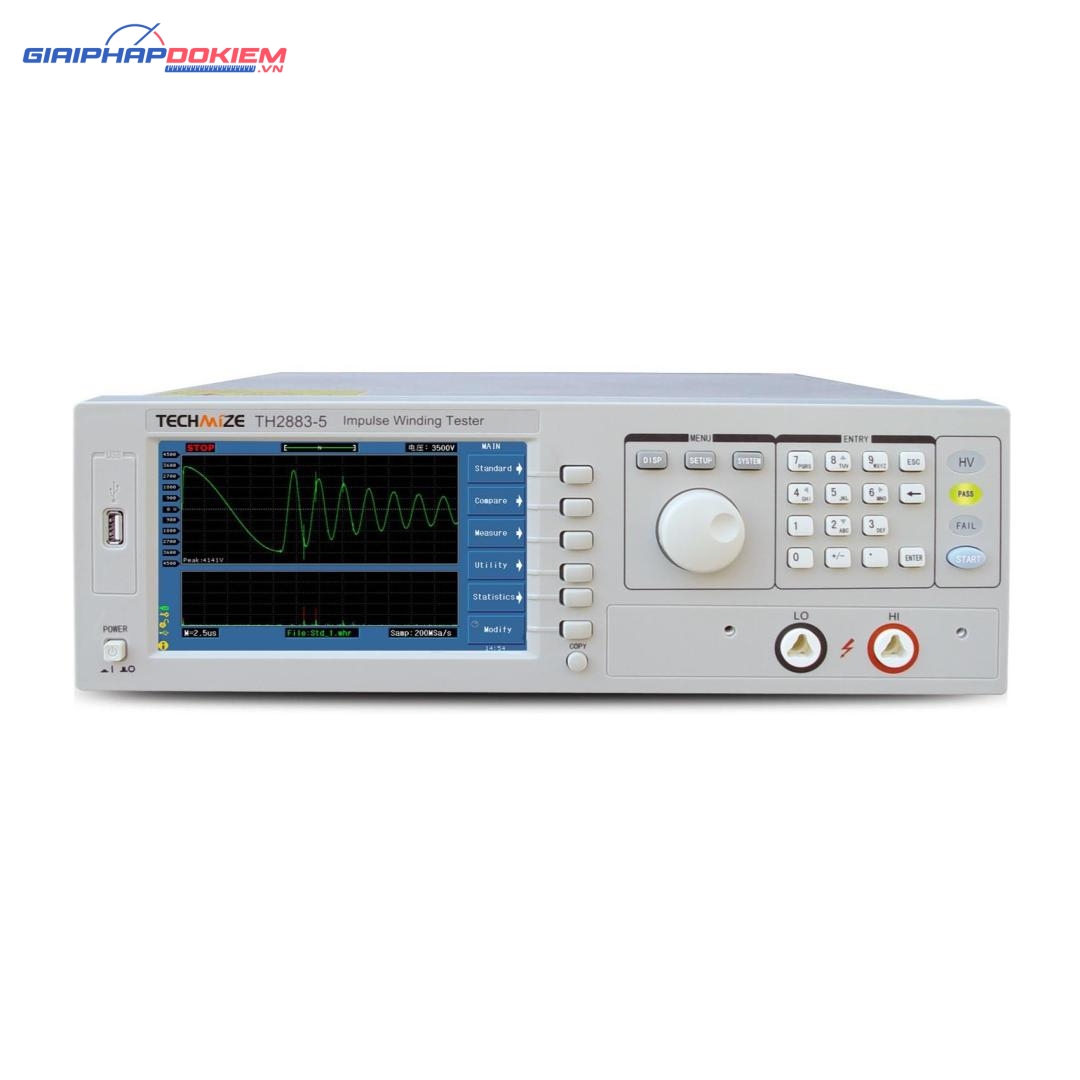

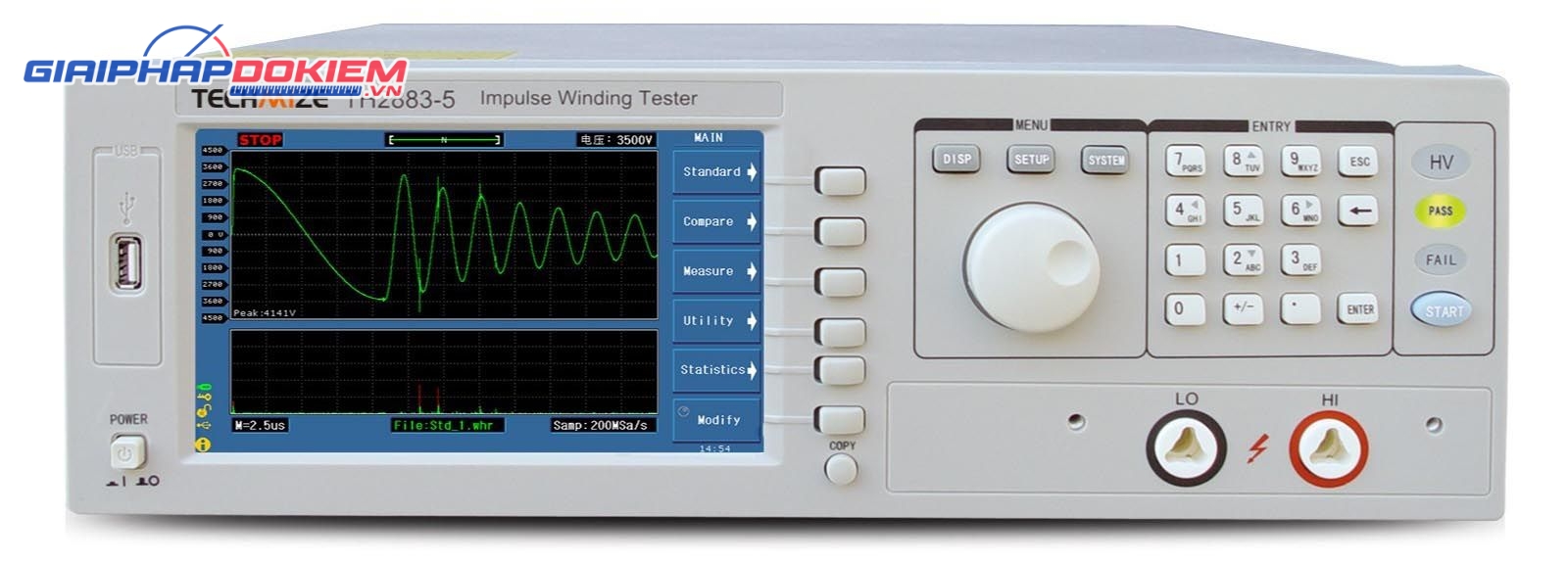

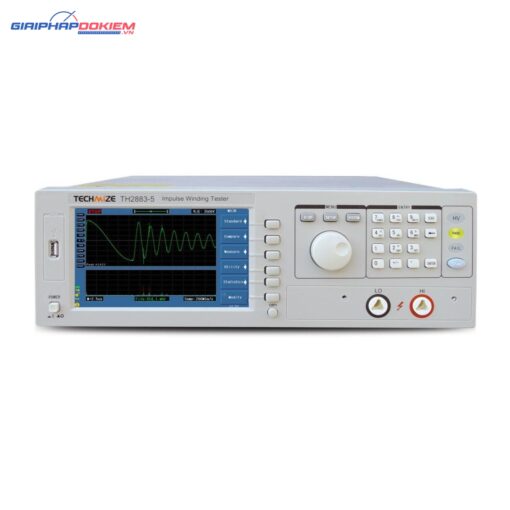

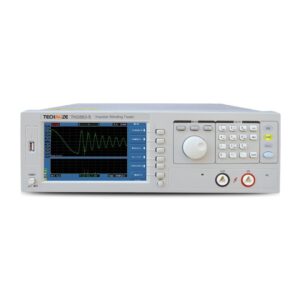

Máy thử xung cao áp Impulse Winding Tester TH2883-5 5000V

Máy thử xung cao áp Impulse Winding Tester TH2883-5 5000V

Là sản phẩm kiểm tra xung cao áp cuộn dây thuộc dòng TH2883 được phát triển bởi Tonghui. Với series sản phẩm này, TongHui đã trở thành thương hiệu đầu tiên cung cấp các máy thử xung điện áp với dải thử nghiệm từ điện áp thấp 30V đến 10kV, từ kênh ra đơn đến đa kênh (với số ngõ ra tối đa 8 kênh)

Dòng Impulse Winding Tester TH2883 một ngõ ra của TongHui bao gồm ba model: TH2883-1, TH2883-5, TH2883-10. Với điện áp xung tối thiểu 30V và điện áp xung lớn nhất 1200V. Model TH2883-1 phù hợp cho phép kiểm tra các cuộn dây có giá trị điện cảm thấp 1µH, là thiết bị lý tưởng để kiểm tra các cuộn dây điện cảm trong các bộ nguồn chuyển (switching). Với điện áp xung thử nghiệm từ 1000V đến 5000V, TH2838-5 là sản phẩm chuẩn, phù hợp kiểm tra hầu hết các loại cuộn dây. Với điện áp đầu ra xung tối đa là 10kV, TH2833-10 phù hợp cho các phép kiểm tra nghịch đảo, kiểm tra cách điện hoặc điện trở cao

Các cổng kết nối đa dạng như RS232C, USB host, USB device, LAN thuận tiện cho việc lưu trữ đồ thị phân tích và điều khiển từ xa

Chức năng trích xuất Corona Waveform

Thuật toán chiết xuất corona có độ trung thực cao và mạch tín hiệu tương tự bang thông cao, các dòng sản phẩm thuộc series TH2883 có thể khôi phục hoàn toàn các dạng sóng corona (corona waveform) ở tần số cao và giúp bạn biết thêm về đặc tính cách điện của sản phẩm

Các đặc tính nổi bật của máy kiểm tra xung cao áp một ngõ ra TH2883-5

– Điện áp: 100V – 5000V, bước 10V
– Kiểm tra xung điện cảm thấp: 10µH
– Tốc độ lấy mẫu: 6 phép đo/giây
– Bốn chức năng so sánh dạng sáng
– Thuật toán trích xuất corona với độ trung thực cao
– Là dòng máy winding tester đầu tiên sử dụng giao diện LXI
– Màn hình TFT 7″ hiển thị rõ nét với 65k điểm màu
– Chức năng đo lường tần số, thời gian và điện áp
– Tính trung bình nhiều mẫu, xử lý tiêu chuẩn trung bình 32 dạng sóng
– Kiểm tra độ phá hủy để lựa chọn điện áp chính xác
– Sử dụng xung khử từ để đảm bảo sự phù hợp của sóng thử nghiệm
– Có thể lưu trữ 20 nhóm phương pháp đo để áp dụng cho các lần phân tích sau
– Có thể lưu trữ thông tin hiển thị vào ổ USB (thông qua phím COPY)
– Phần mềm hệ thống có thể được nâng cấp tự động thông qua USB
– Tích hợp sẵn hai ngôn ngữ tiếng Trung và Tiếng Anh
– Tích hợp 4 loại giao diện hiển thị để bạn lựa chọn loại phù hợp

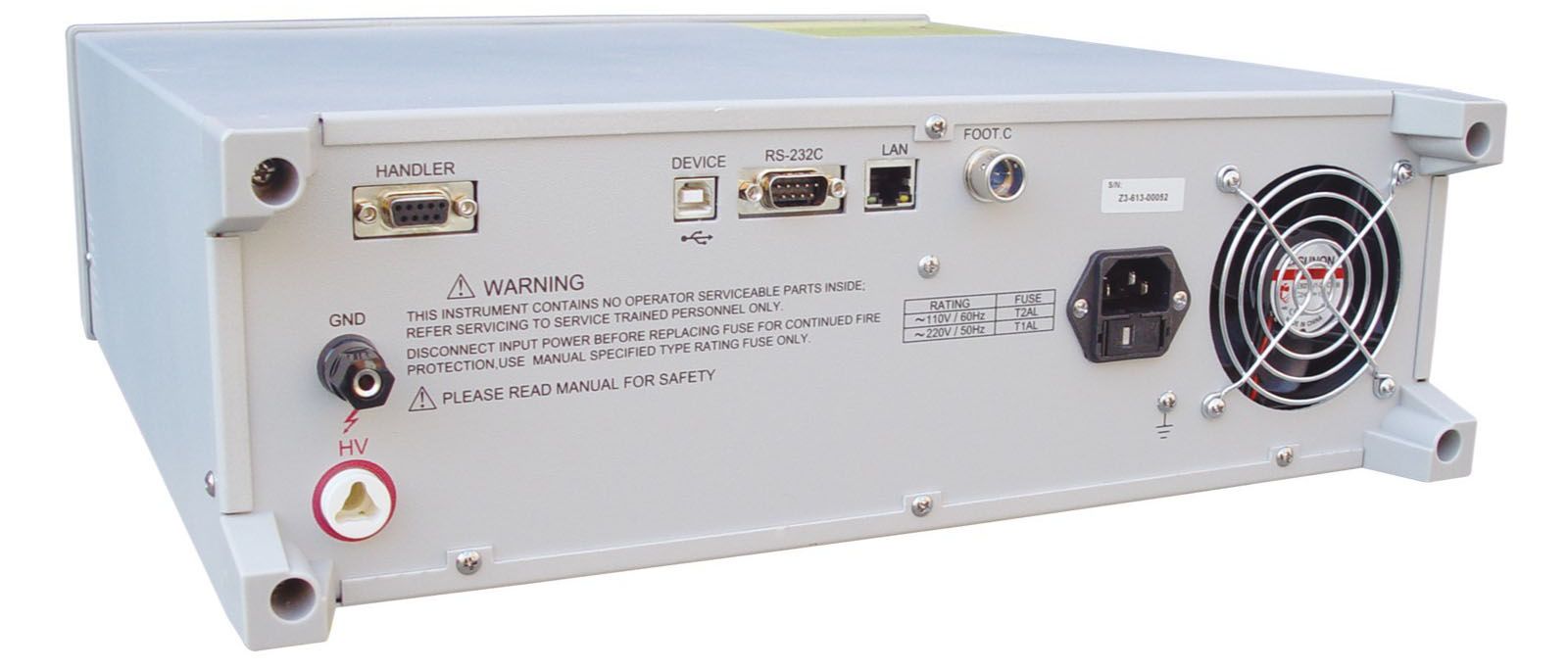

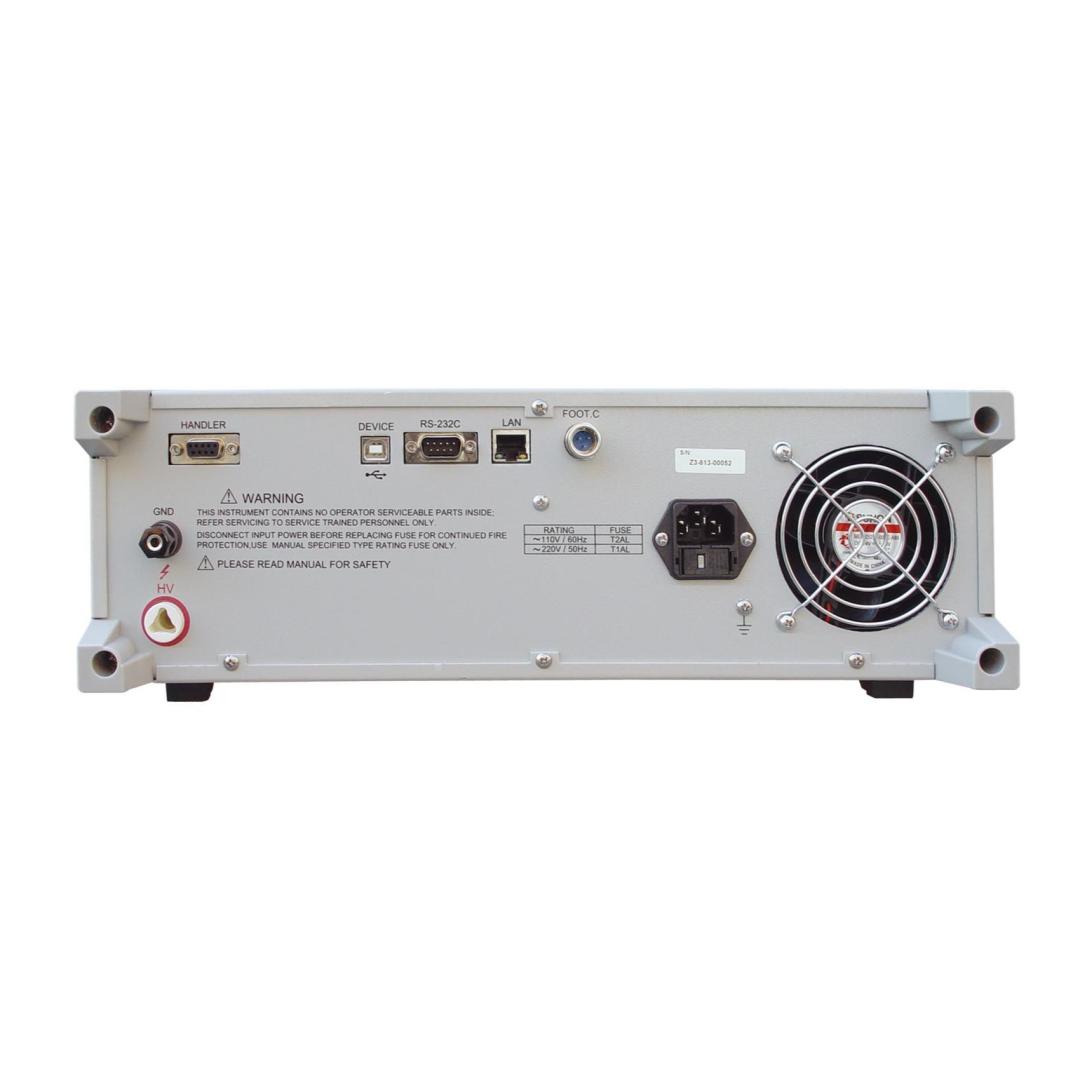

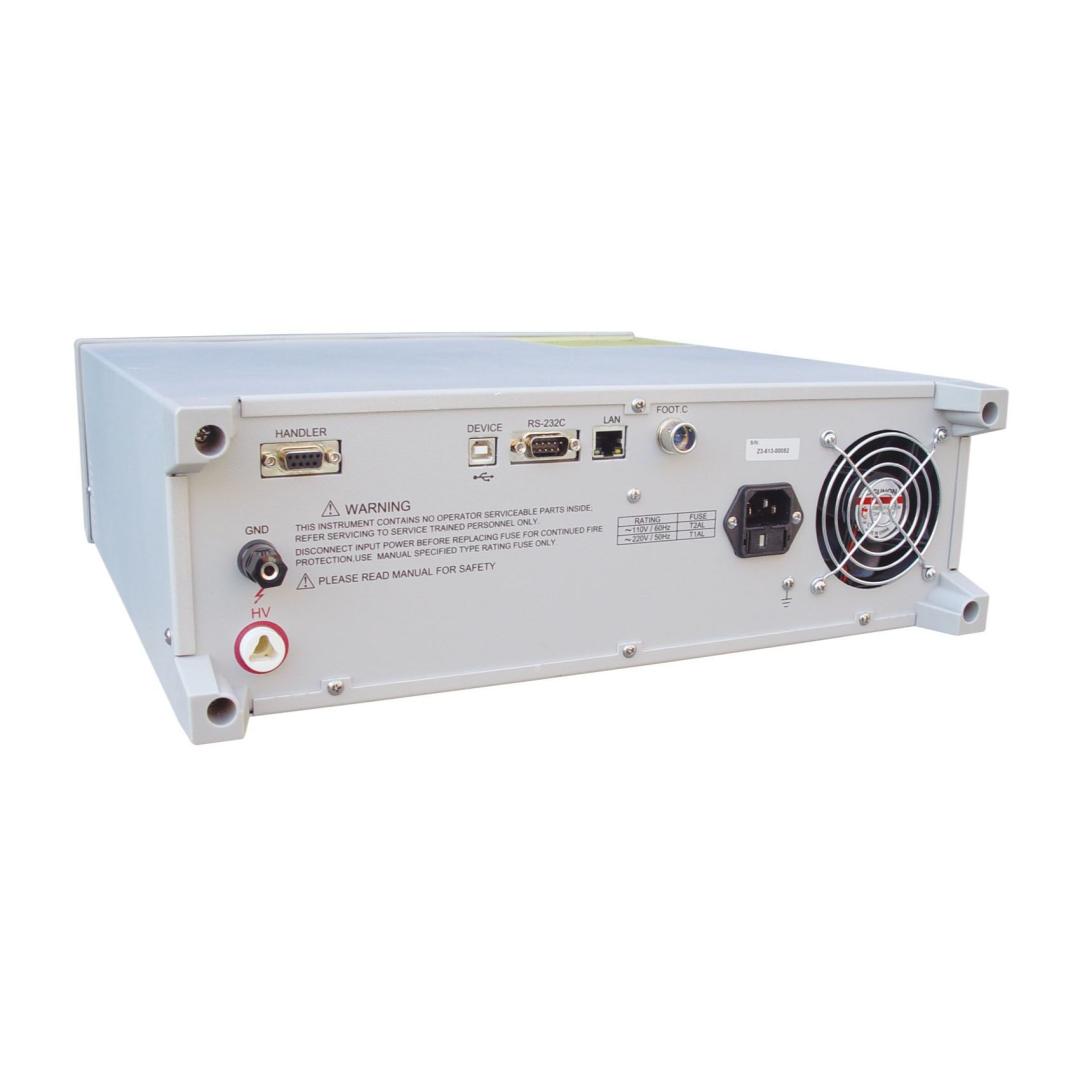

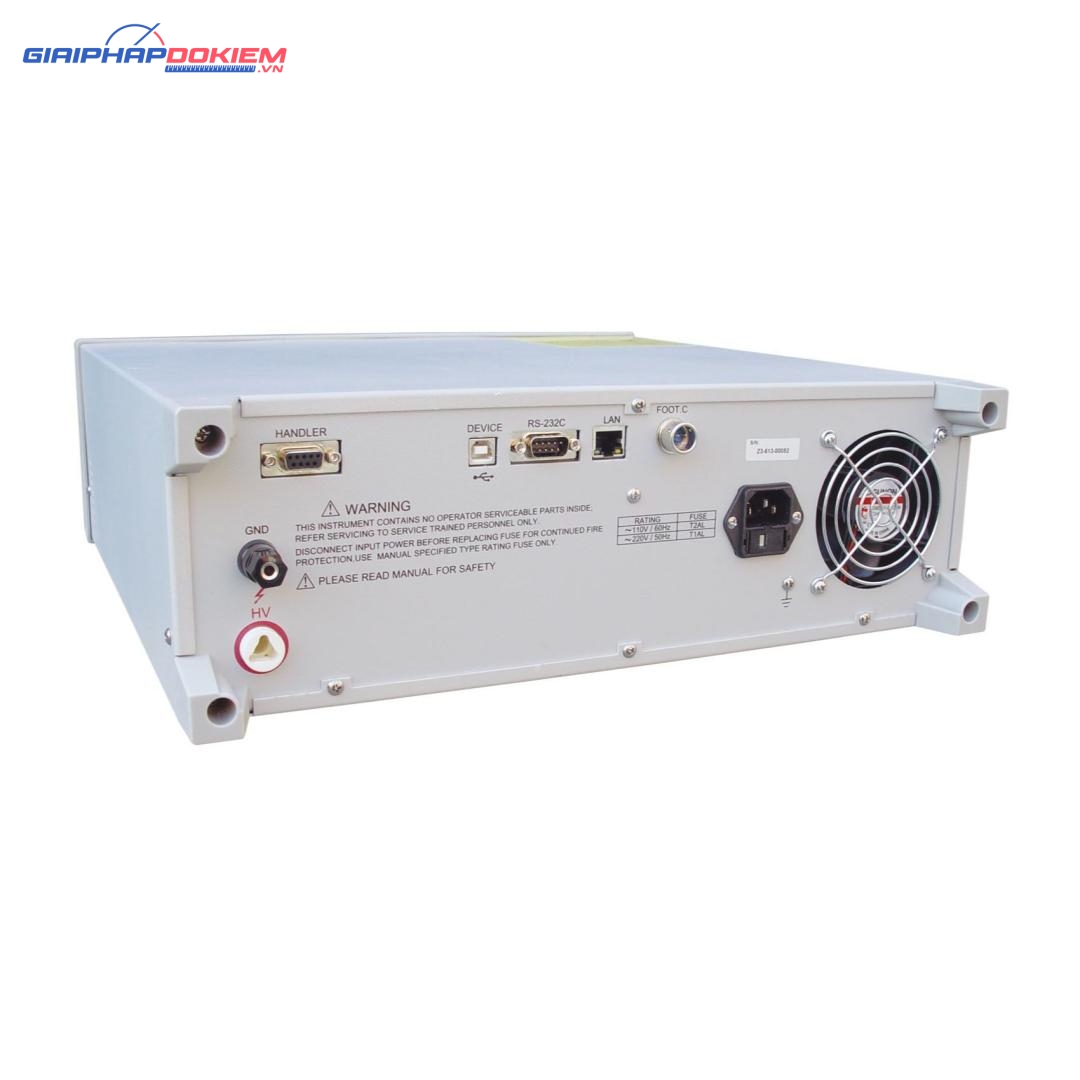

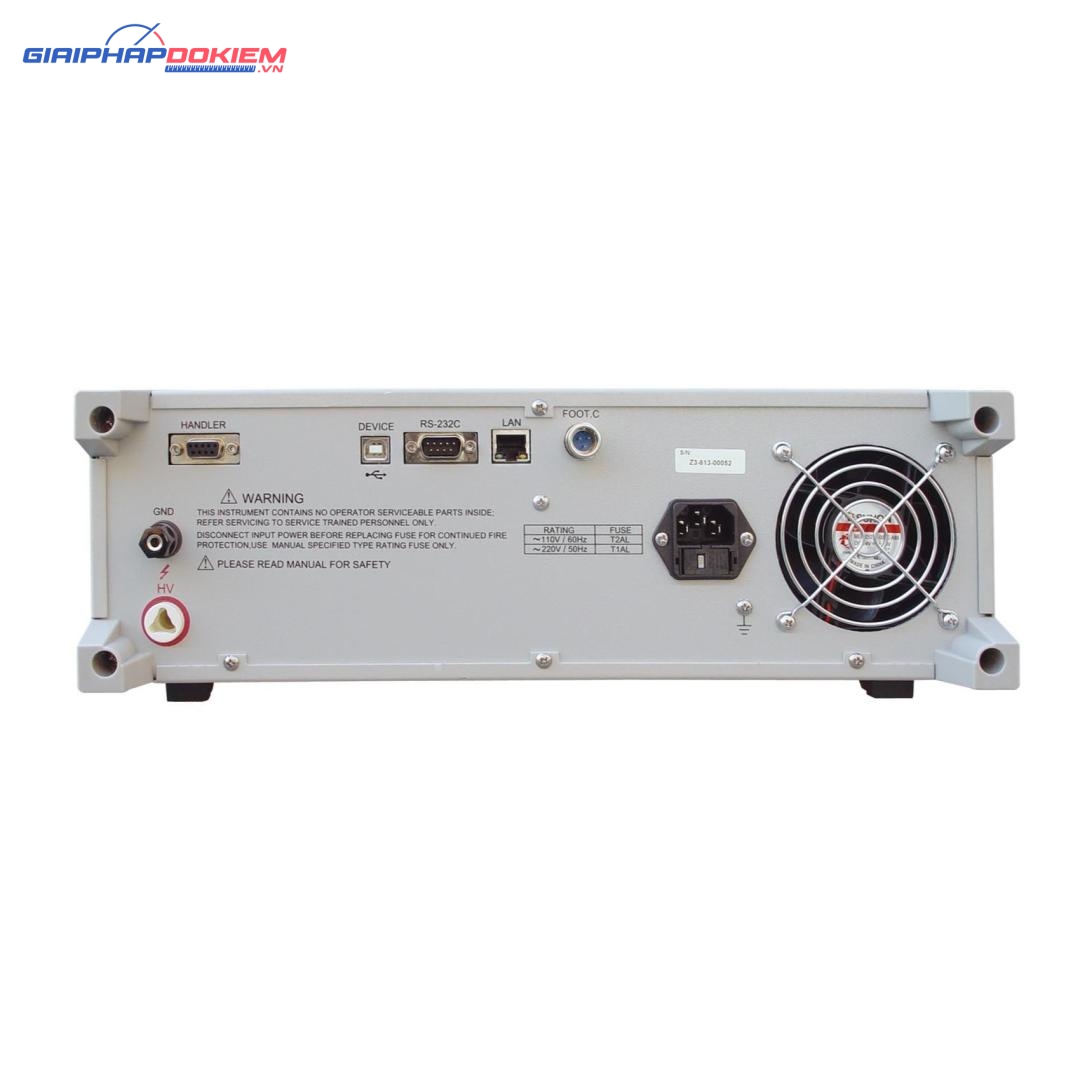

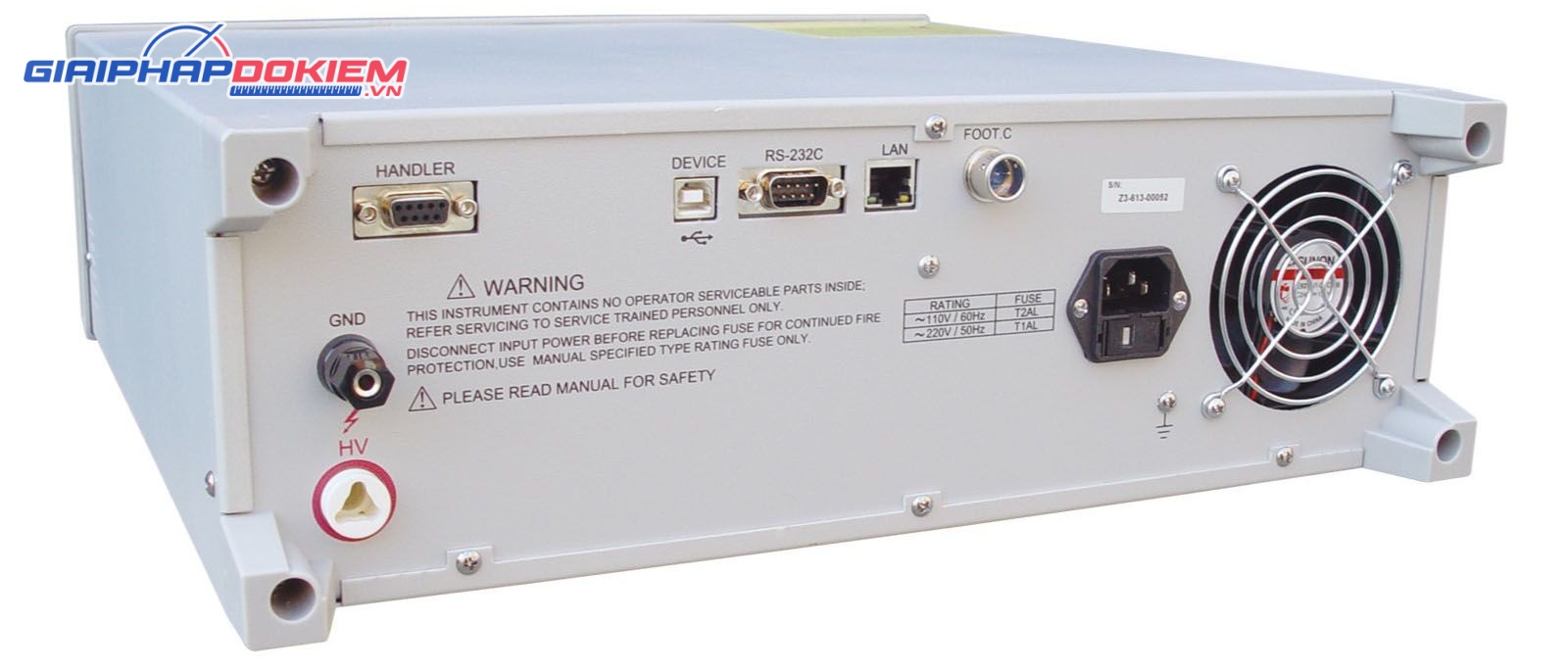

– Cổng kết nối RS232C, USB device và LAN

Thông số kỹ thuật
