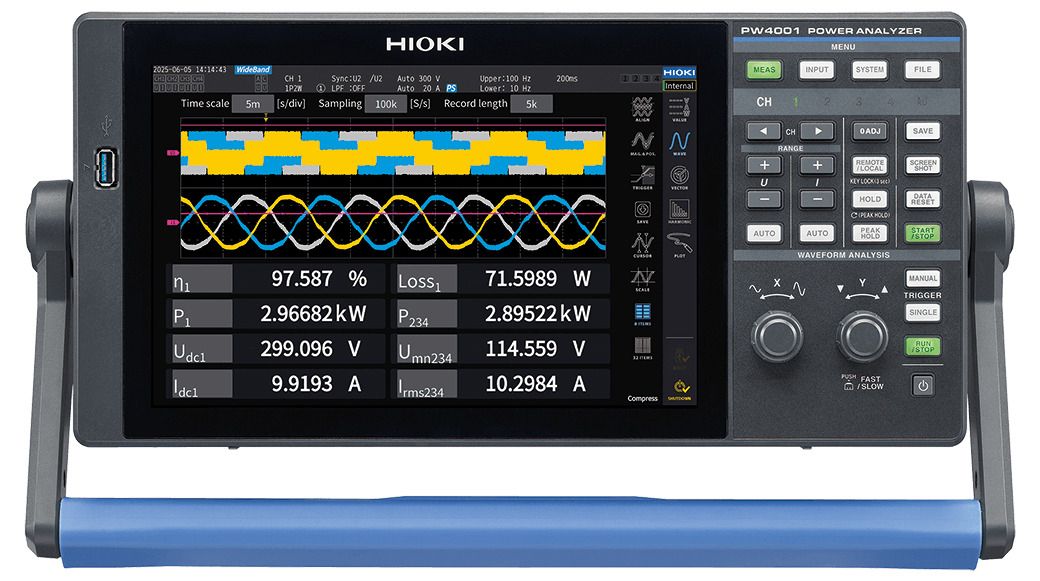

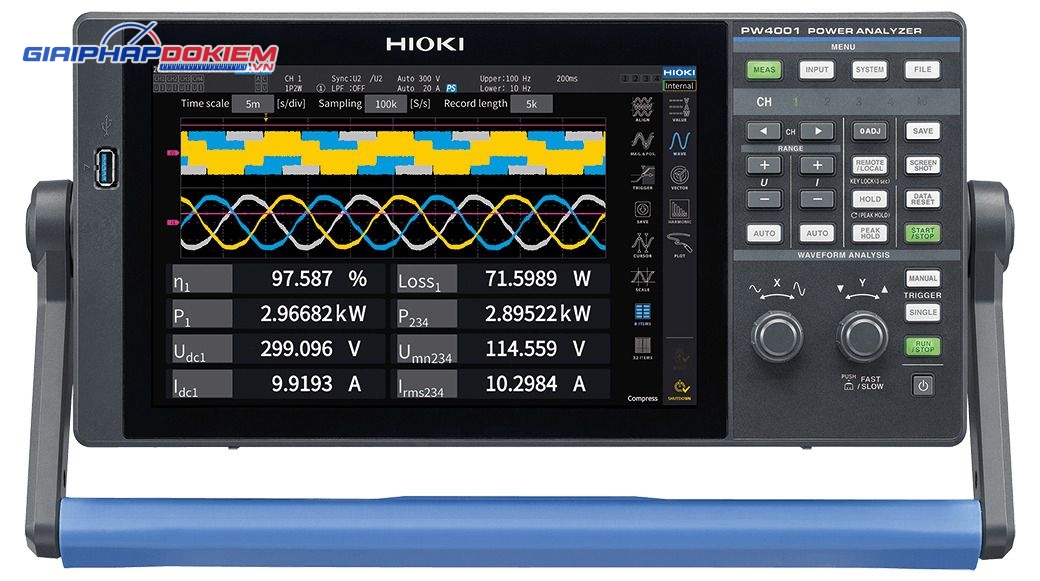

Thiết Bị Phân Tích Công Suất Hioki PW4001-03
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm
Thiết Bị Phân Tích Công Suất Hioki PW4001-03
Hioki PW4001-03 là hệ thống đo công suất dạng module, cho phép người dùng cấu hình tối đa 6 kênh đầu vào. Thiết bị này nổi bật với khả năng đo lường đồng thời cả dòng điện một chiều (DC) và xoay chiều (AC) với băng thông cực rộng, giúp đánh giá chính xác hiệu suất chuyển đổi của các bộ biến đổi công suất.
Ứng dụng chính: Kiểm tra hiệu suất biến tần sử dụng linh kiện SiC/GaN, đánh giá trạm sạc xe điện, và phân tích tổn thất trong hệ thống điện mặt trời.
Khả năng đồng bộ: Có thể kết nối nhiều máy PW4001 để mở rộng số kênh đo lên đáng kể.
Đặc Điểm Nổi Bật
- Thiết bị có tốc độ lấy mẫu 16 bit tại 2.5 MHz, cập nhật dữ liệu nhanh 1 ms/10 ms/50 ms/200 ms, và hỗ trợ phân tích hài bậc cao cùng đầu vào CAN.
- PW4001-03 tập trung vào motor analysis với waveform output, hoạt động ổn định ở nhiệt độ -20°C đến +50°C, phù hợp môi trường thực địa khắc nghiệt.
- Hỗ trợ kết nối LAN/Modbus và đầu vào điện áp trực tiếp 1500 VDC cho kiểm tra linh hoạt.
Thông số kỹ thuật:
| Đường đo | Điện một pha 2 dây, điện một pha 3 dây, điện ba pha 3 dây, điện ba pha 4 dây | |||||
|---|---|---|---|---|---|---|
| Số lượng kênh | 4 (4 điện áp, 4 dòng điện, cách ly giữa mỗi kênh) | |||||
| Băng thông tần số đo | Dòng điện một chiều, 0,1 Hz đến 600 kHz | |||||
| Lấy mẫu | 16 bit, 2,5 MHz | |||||
| Tốc độ cập nhật dữ liệu | 1 ms, 10 ms, 50 ms, 200 ms | |||||
| Độ chính xác về công suất | DC, 50/60 Hz: ±0,03 % giá trị đo ± 0,01 % phạm vi / 50 kHz: ±0,40 % giá trị đo ± 0,10 % phạm vi | |||||
| Phạm vi đo điện áp | 6V, 15V, 30V, 60V, 150V, 300V, 600V, 1500V | |||||
| Phạm vi đo hiện tại | Từ 40 mA đến 2000 A (tùy thuộc vào cảm biến dòng điện) | |||||
| Thông số đo lường | Điện áp (U), dòng điện (I), công suất tác dụng (P), công suất biểu kiến (S), công suất phản kháng (Q), hệ số công suất (λ), góc pha (φ), tần số điện áp (fU), tần số dòng điện (fI), hiệu suất (η), tổn hao (Loss), hệ số gợn sóng điện áp (Urf), hệ số gợn sóng dòng điện (Irf), tích phân dòng điện (Ih), tích phân công suất (WP), điện áp đỉnh (Upk), dòng điện đỉnh (Ipk) | |||||
| Đo lường hài hòa | Chế độ băng rộng: bậc phân tích tối đa là 500 | |||||
| Ghi dạng sóng | Dung lượng ghi: tối đa 5 megabyte cho mọi dạng sóng (dòng điện, điện áp, động cơ) | |||||
| Phân tích vận động (tùy chọn) | Điện áp, mô-men xoắn, tốc độ quay, tần số, độ trượt, phân tích phổ công suất động cơ | |||||
| Chức năng tính toán | Tính toán tổn thất hiệu suất, công thức do người dùng định nghĩa, chuyển đổi delta, bù lệch pha tự động bằng cảm biến dòng điện | |||||

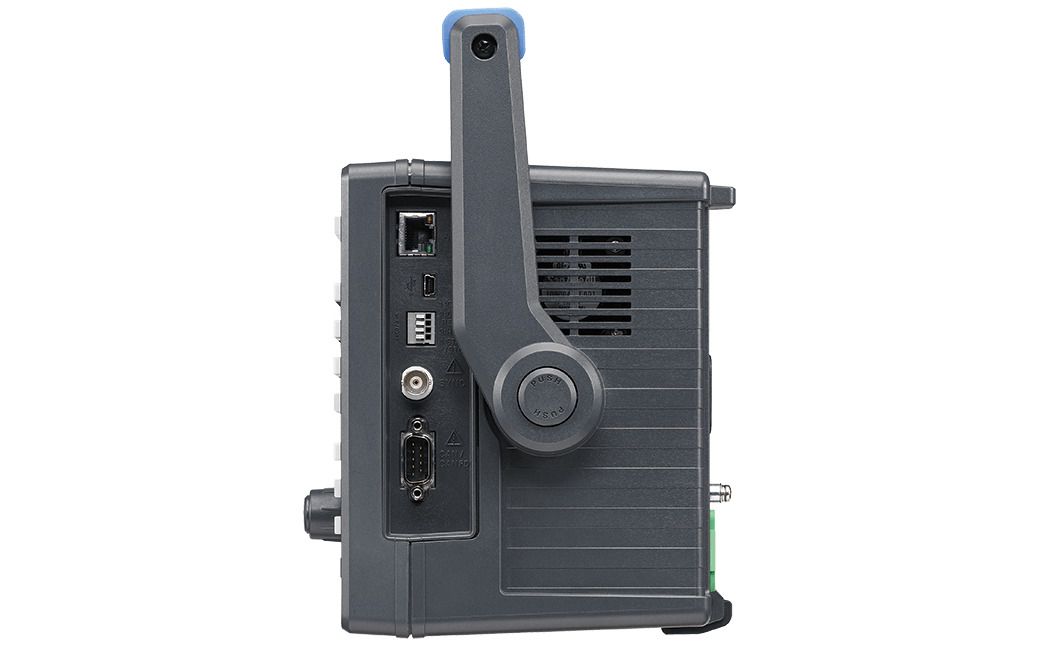

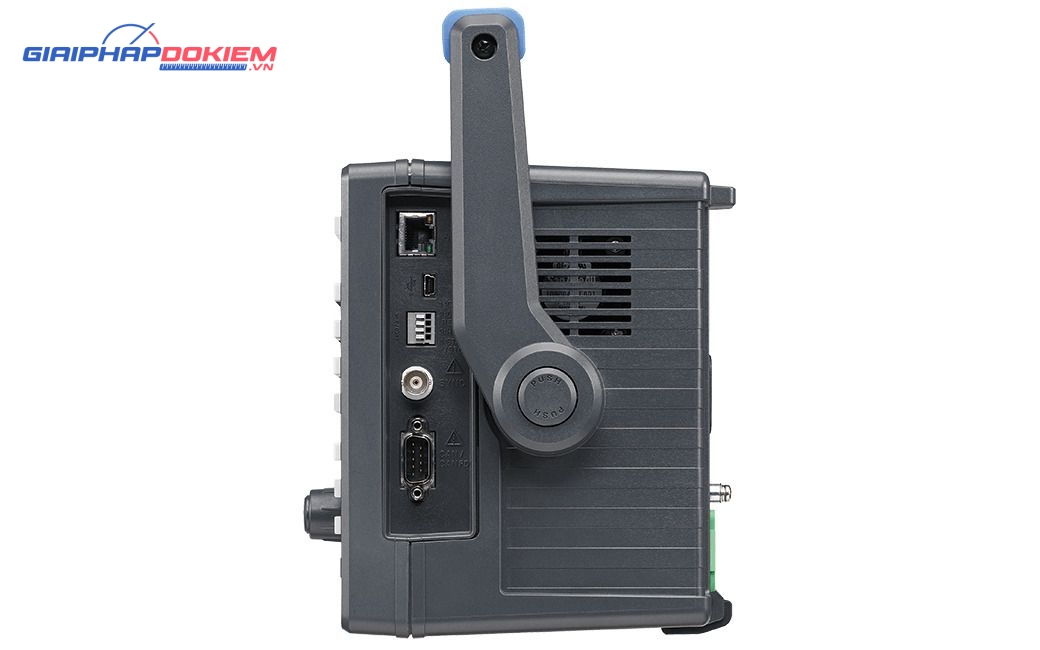

| Giao diện bên ngoài | Ổ đĩa flash USB, mạng LAN, USB (chức năng), điều khiển ngoài, đồng bộ BNC, CAN hoặc CAN FD | |||||
| Nguồn điện | Điện áp từ 100 V đến 240 V AC, từ 10,5 V đến 28 V DC | |||||
| Kích thước và trọng lượng | 361 (Rộng) × 176 (Cao) × 135 (Sâu) mm (14,21 × 6,93 × 5,31 inch), 4,6 kg (162,3 oz.) | |||||
| Phụ kiện đi kèm | Hướng dẫn khởi động ×1, dây nguồn ×1, cáp USB ×1, đầu nối D-sub ×1 (PW4001-02, PW4001-05), đầu nối nguồn DC (PW4001-04, -05) | |||||
Ứng Dụng Thực Tế
- Hioki PW4001-03 lý tưởng cho kiểm tra chứng nhận ô tô theo WLTP/SAE J1634, đánh giá hiệu suất biến tần, động cơ và hệ thống lưu trữ năng lượng (ESS).
- Phù hợp lắp đặt linh hoạt trong buồng lạnh, dây chuyền sản xuất hoặc thử nghiệm thực địa tại Việt Nam, đảm bảo chất lượng sản xuất hàng loạt.
Mã số sản phẩm (Mã đặt hàng)
| PW4001-01 | |
|---|---|
| PW4001-02 | Đầu ra D/A |
| PW4001-03 | Phân tích vận động |
| PW4001-04 | Nguồn điện bên ngoài |
| PW4001-05 | Ngõ ra D/A, Phân tích động cơ, Nguồn điện ngoài |
