Cách Đo Điện Trở Nhiệt Bằng Đồng Hồ Vạn Năng Chi Tiết, Đầy Đủ

Điện trở nhiệt là một trong những linh kiện điện tử quan trọng trong mạch điện của một số thiết bị điện dân dụng và công nghiệp. Chính vì thế, bạn cần hiểu rõ cách đo điện trở nhiệt để đáp ứng các yêu cầu kiểm tra và sửa chữa khi thiết bị điện có vấn đề. Nếu bạn đang băn khoăn không biết nên bắt đầu từ đâu, bài viết này sẽ cung cấp cho bạn hướng dẫn chi tiết cách kiểm tra điện trở nhiệt bằng đồng hồ vạn năng chi tiết, đây đủ. Qua đó, giúp bạn tự tin làm chủ mọi phép đo và kiểm tra điện trở nhiệt chính xác.

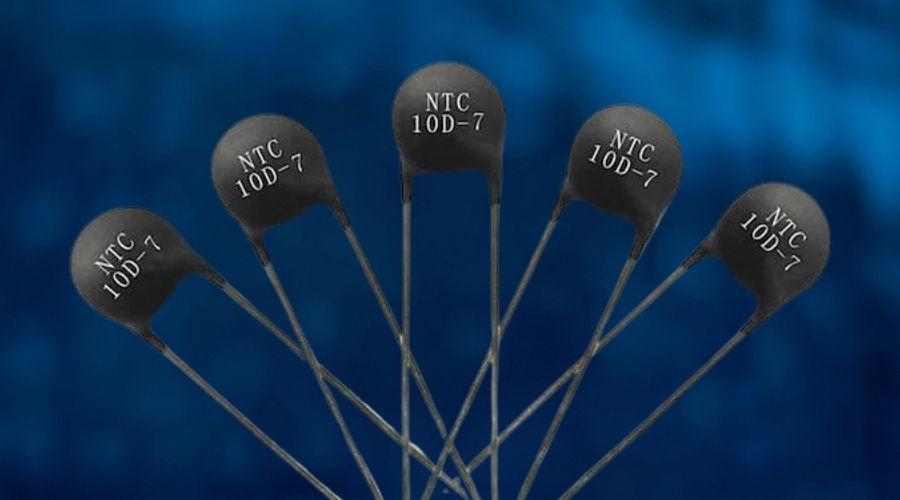

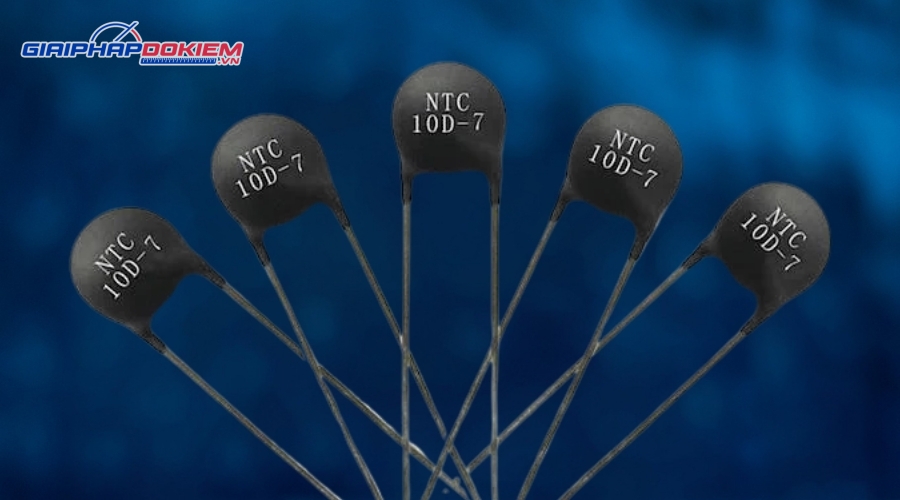

Điện Trở Nhiệt Là Gì? Tổng Quan Về Điện Trở Nhiệt

Điện trở nhiệt là một loại điện trở đặc biệt, kết hợp giữa nhiệt độ và điện trở, giá trị điện trở của chúng có thể thay đổi rõ rệt khi nhiệt độ thay đổi. Công dụng của điện trở nhiệt là cảm biến đo và kiểm soát nhiệt độ trong các thiết bị điện, điện tử và công nghiệp. Bên cạnh đó, cảm biến nhiệt còn có chức năng bảo vệ quá dòng, điều chỉnh nhiệt độ, đo lưu lượng chất lỏng hoặc khí và bù nhiệt.

Điện trở nhiệt chủ yếu hoạt động dựa trên nguyên lý điện cơ bản là thay đổi tính chất điện của vật liệu bán dẫn hoặc kim loại khi nhiệt độ thay đổi. Từ đó, chúng được phân chia thành hai loại chính là:

• Điện trở nhiệt có hệ số dương (PTC): Khi nhiệt độ tăng lên, giá trị điện trở của nó cũng tăng lên, bảo vệ mạch điện của cách thiết bị/hệ thống điện khỏi các hiện tượng quá dòng, tự điều chỉnh nhiệt độ và làm nóng.
• Điện trở nhiệt có hệ số âm (NTC): Ngược lại với PTC, khi nhiệt độ tăng lên, giá trị điện trở của nó sẽ giảm xuống, giúp kiểm soát nhiệt độ chính xác của các thiết bị điện có độ nhạy cao.

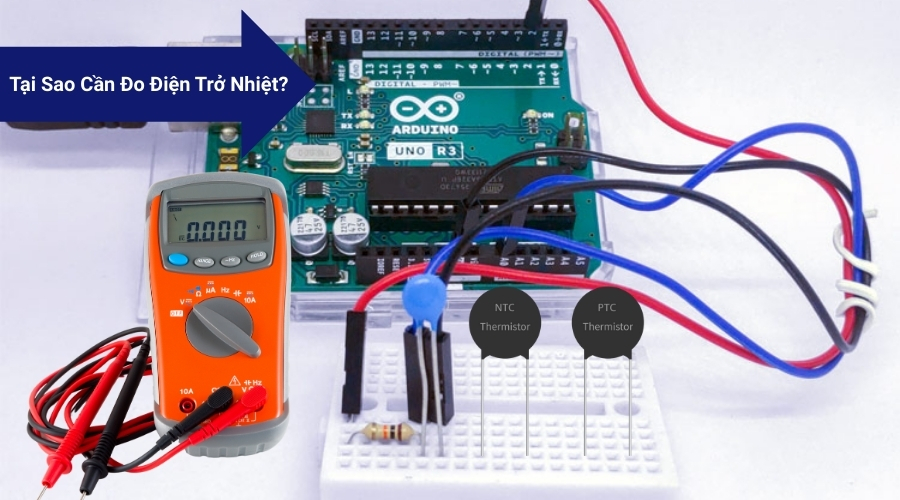

Tại Sao Cần Đo Điện Trở Nhiệt?

Trong lĩnh vực đo lường và kiểm tra chính xác, việc đo điện trở nhiệt là một bước quan trọng nhằm đảm bảo các thiết bị điện, điện tử và hệ thống điện công nghiệp vận hành ổn định, an toàn. Dưới đây là những lý do cụ thể tại sao cần đo điện trở nhiệt:

• Kiểm tra tình trạng hoạt động của cảm biến nhiệt độ: Đo lường và kiểm soát nhiệt độ trong nhiều thiết bị như lò hơi, tủ lạnh, điều hòa, nồi cơm điện, hệ thống HVAC,… Nếu điện trở nhiệt bị hỏng hoặc sai số, thiết bị điện sẽ hoạt động không chính xác, thậm chí là gây hư hỏng và giảm hiệu suất hoạt động.
• Phát hiện và phòng ngừa sự cố: Đo điện trở nhiệt thường xuyên, định kỳ sẽ giúp phát hiện sớm các dấu hiệu bất thường như tăng/giảm giá trị điện trở ngoài dải cho phép, từ đó kịp thời có phương án thay thế hoặc sửa chữa để tránh các sự cố nghiêm trọng, giảm tỷ lệ hư hỏng và tiết kiệm chi phí bảo trì, mua sắm lớn.
• Đảm bảo độ chính xác trong đo lường và điều khiển: Điện trở nhiệt trong các hệ thống đo lường, điều khiển nhiệt độ thường có độ nhạy rất cao, chính vì thế việc theo dõi điện trở nhiệt thường xuyên sẽ giúp các hệ thống này luôn hoạt động ổn định, chính xác và tuân thủ đúng yêu cầu kỹ thuật điện trong công nghiệp hoặc dân dụng.
• Tối ưu hiệu suất và kéo dài tuổi thọ thiết bị: Đảm bảo các thiết bị điện được vận hành trong điều kiện tối ưu, tránh các vấn đề quá nhiệt hoặc ngoài dải nhiệt độ cho phép, từ đó nâng cao hiệu suất và tuổi thọ thiết bị.

Qua đây, chúng ta không thể phủ nhận tầm quan trọng thiết yếu của việc đo lường điện trở nhiệt trong quá trình vận hành và bảo trì các thiết bị điện từ dân dụng đến công nghiệp. Hơn nữa, việc hiểu rõ cách đo và phân tích giá trị điện trở nhiệt còn mở ra cơ hội nâng cao kiến thức và kỹ năng kiểm tra và sửa chữa mạch điện. Chính vì vậy, việc nắm vững quy trình và cách kiểm tra điện trở nhiệt bằng đồng hồ vạn năng là điều vô cùng cần thiết và hữu ích cho những ai quan tâm, làm việc trong lĩnh vực này.

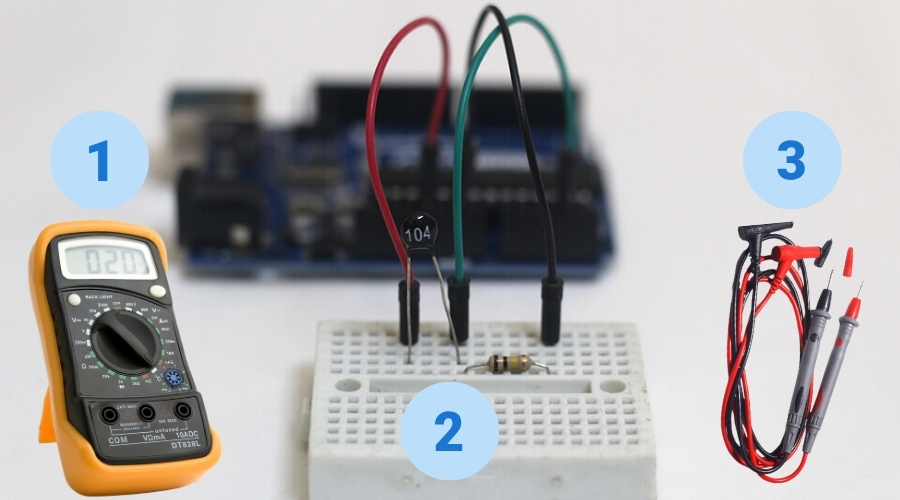

Các Dụng Cụ Cần Thiết Để Đo Điện Trở Nhiệt

Để thực hiện phép đo điện trở nhiệt bằng đồng hồ vạn năng chính xác, nhanh chóng và đảm bảo an toàn tuyệt đối, trước tiên bạn cần chuẩn bị đầy đủ, sẵn sàng các dụng cụ cần thiết dưới đây:

• Đồng hồ vạn năng: Đây là thiết bị đo lường điện đa năng chính xác, chuyên dụng để đo điện trở cho thiết bị và linh kiện điện. Một số model đồng hồ vạn năng chất lượng cao, đán tin cậy phổ biến như Hioki DT4256, Kyoritsu 1020R, Sanwa CD800a, Fluke 15B+,… Tất cả các sản phẩm này đều đáp ứng tốt nhu cầu đo điện trở nhiệt.
• Dây đo: Là công cụ không thể thiếu trong mọi phép đo điện, thường đi kèm với đồng hồ vạn năng, dùng để kết nối trực tiếp với điện trở nhiệt để thực hiện phép đo điện trở bằng đồng hồ vạn năng.
• Nguồn nhiệt (tùy chọn): Để kiểm tra sự thay đổi giá trị điện trở khi nhiệt độ thay đổi, giúp xác định điện trở nhiệt còn sống hay đã hỏng.
• Kẹp cá sấu hoặc kẹp đo: Hỗ trợ giữ chắc que đo vào chân linh kiện, đặc biệt hữu ích khi cần đo nhiều lần hoặc đo trong môi trường công nghiệp.
• Găng tay cách điện (khuyến nghị): Để đảm bảo an toàn khi thao tác với các thiết bị điện.

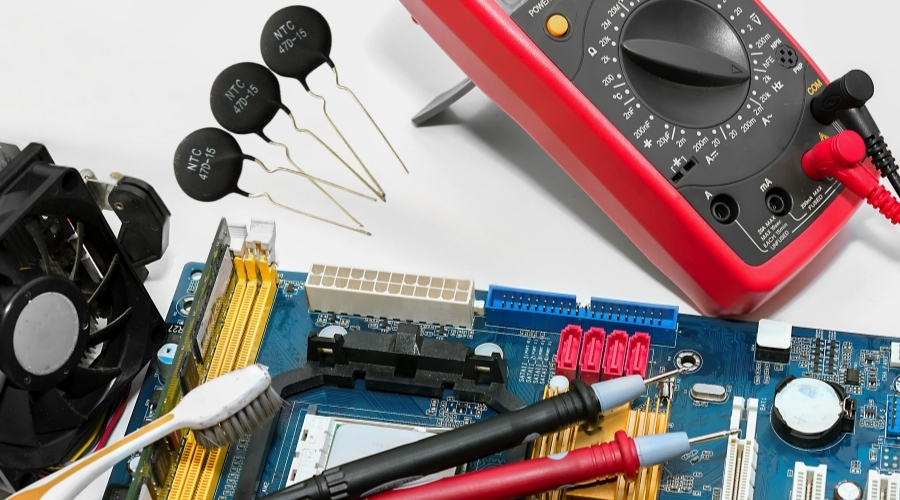

Hướng Dẫn Chi Tiết Cách Kiểm Tra Điện Trở Nhiệt Bằng Đồng Hồ Vạn Năng

Sau khi đã chuẩn bị sẵn sàng, đầy đủ các dụng cụ cần thiết để đo điện trở nhiệt, bước tiếp theo chúng ta sẽ cùng tiến hành đo trực tiếp giá trị điện trở nhiệt bằng đồng hồ vạn năng lần lượt theo các bước hướng dẫn dưới đây:

• Bước 1: Cắm que đo màu đen vào cổng COM và que đo màu đỏ vào cổng đo điện áp, điện trở, dòng điện trên đồng hồ vạn năng.
• Bước 2: Chọn thang đo điện trở phù hợp bằng cách xoay núm chọn chức năng của đồng hồ vạn năng về thang đo điện trở (ký hiệu Ω) và chọn thang đo tương ứng lớn hơn hoặc bằng giá trị định mức tối đa của điện trở.
• Bước 3: Đặt hai đầu que đo tiếp xúc trực tiếp với hai chân của điện trở nhiệt.
• Bước 4: Quan sát và đọc kết quả giá trị điện trở ở nhiệt độ phòng được hiển thị trên màn hình đồng hồ vạn năng.
• Bước 5: Sử dụng nguồn nhiệt để làm nóng điện trở nhiệt trong vài giây. Sau đó tiến hành đo lại và quan sát sự thay đổi giá trị điện trở trên đồng hồ. Đối với:
  • Điện trở nhiệt PTC: Giá trị điện trở tăng khi nhiệt độ tăng.
  • Điện trở nhiệt NTC: Giá trị điện trở giảm khi nhiệt độ tăng.
  • Trường hợp giá trị điện trở không thay đổi: Có thể điện trở nhiệt đã bị hỏng và cần thay thế.

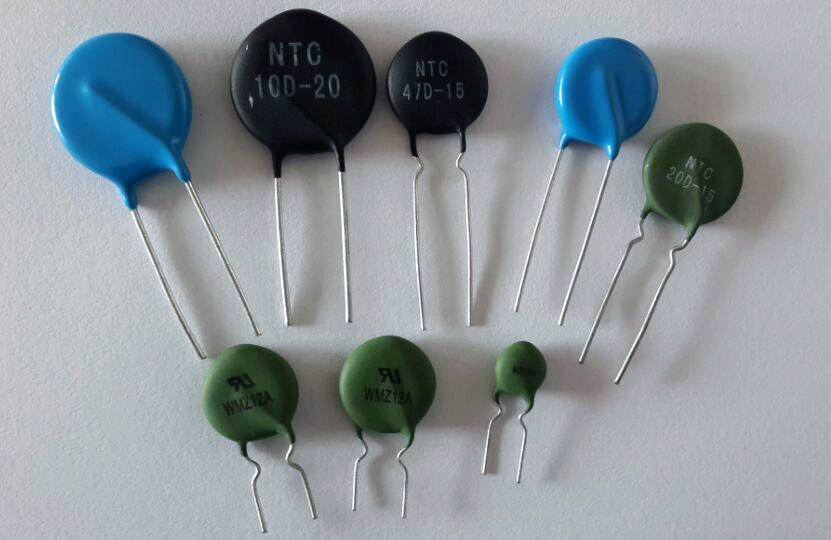

Cách Nhận Biết Điện Trở Nhiệt Còn Sống Hay Đã Hỏng

Kết quả của cách đo điện trở nhiệt bằng đồng hồ vạn năng cũng giúp bạn xác định được điện trở nhiệt còn sống hay đã hỏng. Cụ thể khi đo điện trở nhiệt ở nhiệt độ phòng, nếu giá trị đo được gần với giá trị định mức do nhà sản xuất cung cấp (thường là ở 25°C) thì điện trở nhiệt còn có khả năng vẫn còn tốt. Ngược lại, trường hợp giá trị đo được là 0 (ngắn mạch) hoặc vô cực (hở mạch), chứng tỏ điện trở nhiệt đã bị hỏng.

Cách 2 là kiểm tra sự thay đổi điện trở dưới tác động của nhiệt, nếu giá trị điện trở thay đổi (tăng/giảm) theo đúng bản chất của điện trở đó (PTC/NTC) thì điện trở nhiệt vẫn còn đang hoạt động bình thường. Trường hợp nếu không thay đổi hoặc thay đổi bất thường thì rất có thể linh kiện này đã bị hỏng và cần thay thế ngay để đảm bảo hiệu quả hoạt động và tránh ảnh hưởng đến tổng thể mạch điện.

Những Lưu Ý Quan Trọng Khi Đo Điện Trở Nhiệt

Bên cạnh việc thành thạo quy trình cách đo điện trở nhiệt bằng đồng hồ vạn năng chính xác và hiểu biết được cách xác định điện trở nhiệt còn sống hay chết. Bạn cần nắm được các lưu ý quan trọng dưới đây khi đo điện trở nhiệt để đảm bảo kết quả đo điện trở nhiệt chính xác, an toàn và phản ánh đúng tình trạng hoạt động của linh kiện này:

• Ngắt nguồn điện trước khi thực hiện bất cứ thao tác gì với thiết bị điện bao gồm tháo dỡ, kiểm tra,…
• Tháo điện trở nhiệt ra khỏi mạch điện để đảm bảo kết quả đo không bị ảnh hưởng, sai số do các linh kiện điện tử khác trong mạch điện.
• Đảm bảo các que đo tiếp xúc tốt với các chân của điện trở, tuy nhiên không cần tác động quá mạnh để tránh làm gãy.
• Không chạm tay vào các bộ phận dẫn điện khi đo, vì nhiệt độ cơ thể có thể ảnh hưởng đến kết quả đo và tránh nguy cơ bị điện giật.
• Đo ở nhiệt độ môi trường tiêu chuẩn để kết quả đo sát với giá trị thực tế, dễ dàng kiểm soát.

Ngoài những lưu ý chính trên đây, khi thực hiện cách đo điện trở nhiệt bằng đồng hồ vạn năng bạn nên xả hết điện còn trong tụ và không để nguồn nhiệt tiếp xúc trực tiếp quá lâu tránh làm hỏng linh kiện. Bên cạnh đó, để đảm bảo kết quả đo điện trở nhiệt chính xác và đáng tin cậy thì việc lựa chọn được một thiết bị đồng hồ vạn năng chất lượng và đảm bảo là điều không thể thiếu.
