Cách Đo Điện Trở Sống Hay Chết Đơn Giản Bằng Đồng Hồ Vạn Năng

Đối với những ai đã tiếp xúc và làm việc trong lĩnh vực điện – điện tử thì đã không còn xa lạ gì với cách đo điện trở sống hay chết bằng đồng hồ vạn năng chính xác. Đồng thời, việc xác định trạng thái hoạt động của điện trở còn giúp bạn tiết kiệm thời gian, chi phí lắp đặt, sửa chữa, mà còn đảm bảo an toàn cho thiết bị điện tử trong quá trình sử dụng. Chính vì thế, trong bài viết này, Giải Pháp Đo Kiểm sẽ cung cấp cho bạn hướng dẫn cách kiểm tra điện trở sống hay chết với đồng hồ vạn năng đơn giản, chính xác nhất.

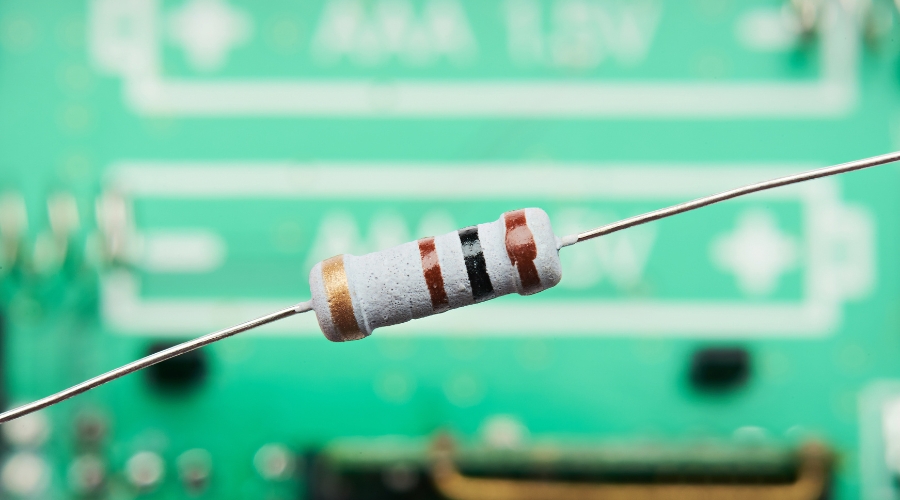

Giới Thiệu Về Điện Trở & Tầm Quan Trọng Của Việc Kiểm Tra Điện Trở

Trước khi đi vào tìm hiểu trực tiếp cách đo điện trở sống hay chết, hãy cùng Giải Pháp Đo Kiểm điểm qua khái niệm điện trở là gì và tầm quan trọng của việc đo lường điện trở. Đây là những kiến thức nền tảng quan trọng giúp bạn dễ dàng làm chủ và thực hiện các thao tác đúng yêu cầu kỹ thuật.

Điện trở có tên gọi tiếng anh là Resistor, là một linh kiện điện tử cơ bản trong mạch điện của các thiết bị điện – điện tử từ dân dụng đến công nghiệp. Chức năng chính của điện trở là cản trở dòng điện, điều chỉnh điện áp và dòng điện trong mạch, từ đó giúp thiết bị điện hoạt động hiệu quả và ổn định hơn trong suốt quá trình sử dụng. Trên thực tế, giá trị điện trở càng lớn thì biểu thị khả năng cản trở dòng điện càng cao, chính vì thế việc đo lường và kiểm tra điện trở là rất quan trọng với những lý do dưới đây:

• Bảo trì, sửa chữa và đảm bảo an toàn cho hệ thống điện, thiết bị điện tử.
• Đảm bảo mạch điện hoạt động đúng chức năng của nó.
• Phát hiện sớm các vấn đề hư hỏng, từ đó có biện pháp sửa chữa hoặc thay thế kịp thời.
• …

Nói chung, điện trở là một phần cơ bản và thiết yếu trong mọi mạch điện – từ, việc chủ động kiểm tra định kỳ là chìa khóa quan trọng giúp bạn vận hành các thiết bị, hệ thống điện hiệu quả, an toàn và bền bỉ theo thời gian. Vậy khi nào cần kiểm tra điện trở sống hay chết?

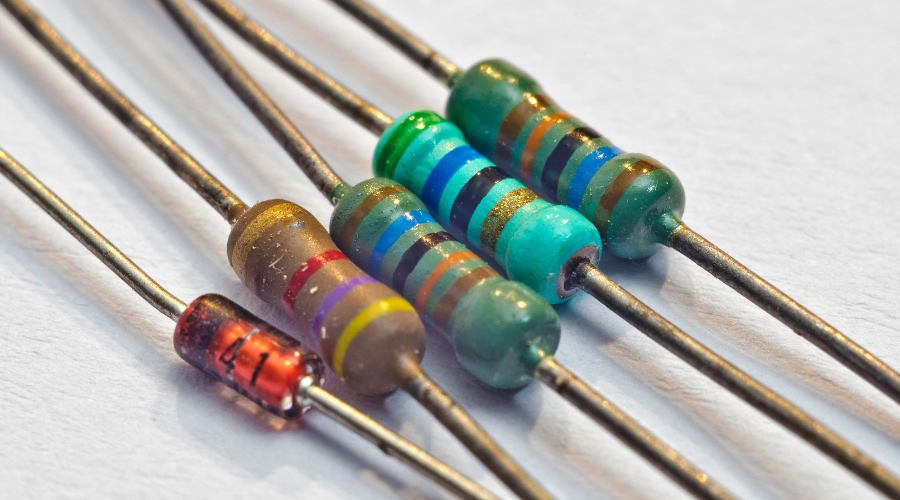

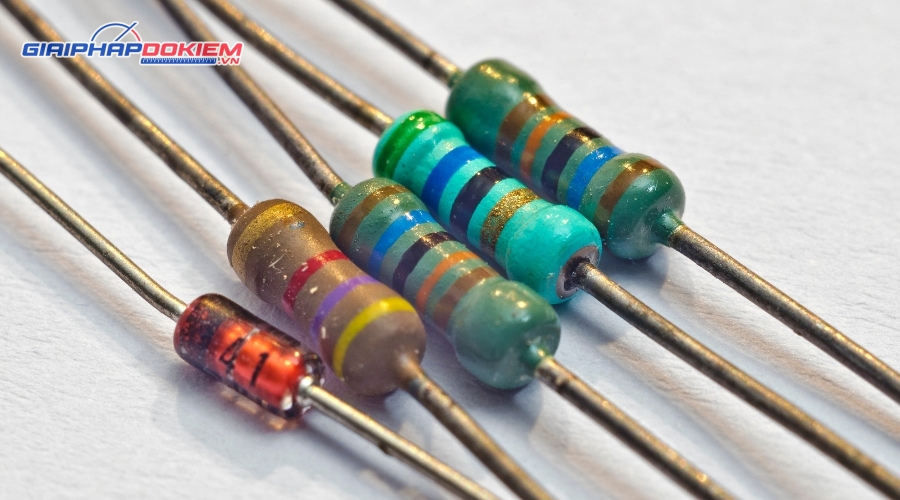

Khi Nào Cần Kiểm Tra Điện Trở Sống Hay Chết?

Nếu xuất hiện một trong các dấu hiệu dưới đây thì bạn nên tiến hành kiểm tra tình trạng hoạt động của điện trở:

• Thiết bị điện tử hoạt động bất thường hoặc không hoạt động, không lên nguồn, hoạt động chập chờn hoặc có dấu hiệu lỗi,…
• Phát hiện có dấu hiệu vật lý bất thường trên điện trở, bị cháy, đen, nứt vỡ hoặc có dấu hiệu đóng than,…
• Bảo trì, bảo dưỡng định kỳ hệ thống điện, phát hiện sớm các linh kiện hỏng hóc, ngăn ngừa sự cố lớn và đảm bảo thiết bị vận hành ổn định, an toàn.
• Thay thế hoặc sửa chữa linh kiện trong mạch, xác định chính xác linh kiện bị hỏng, tránh thay thế không cần thiết.
• Đo kiểm các thông số kỹ thuật của mạch điện, đảm bảo giá trị điện trở thực tế nằm trong phạm vi sai số cho phép so với thông số ghi trên linh kiện, giúp mạch hoạt động đúng thiết kế.

Công đoạn này không chỉ là thao tác quan trọng giúp bạn xác định nguyên nhân khiến mạch điện bị hư hỏng, mà còn góp phần đảm bảo an toàn, duy trì hiệu suất hoạt động và tăng tuổi thọ cho các thiết bị điện tử.

Chuẩn Bị Dụng Cụ Và Thiết Bị Đo Cần Thiết

Để đảm bảo kết quả cách đo điện trở còn sống hay chết chính xác và an toàn, bạn cần chuẩn bị đầy đủ các dụng cụ cần thiết dưới đây:

• Đồng hồ vạn năng: Sử dụng đồng hồ vạn năng có độ chính xác cao, dễ thao tác và đọc kết quả. Trước khi đo, bạn hãy kiểm tra pin của đồng hồ để đảm bảo pin còn hoạt động để tránh sai số khi đo và gián đoạn trong lúc đo.
• Dây đo: Đi kèm với mỗi chiếc đồng hồ vạn năng bao gồm hai dây đo, cắm que đo màu đen cào cổng COM, que đỏ cắm vào cổng V/Ω và cũng không quên kiểm tra và vệ sinh sạch sẽ đầu dò của que đo.
• Các dụng cụ hỗ trợ: Bao gồm kìm, tua vít, nhíp và các dụng cụ hỗ trợ khác để lấy con trở ra khỏi mạch điện một cách an toàn và nhanh chóng. Đồng thời, sau khi lấy con trở ra khỏi mạch điện hãy tiến hành tra cứu giá trị định mức của con trở dựa trên bảng tham chiếu giá trị điện trở.
• Thiết bị an toàn: như găng tay cách điện, kính bảo hộ,… để phòng tránh nguy cơ điện giật.
• Kiểm tra an toàn điện: Điều quan trọng nhất khi đo điện trở đó chính là ngắt nguồn điện trước khi thực hiện để đảm bảo an toàn cho người thực hiện và thiết bị điện.

Phân Biệt Điện Trở Sống & Điện Trở Chết

Việc phân biệt được điện trở sống hay chết quyết định rất lớn đến hiệu suất hoạt động, sửa chữa và an toàn cho toàn bộ thiết bị, hệ thống điện. Bởi vì, việc xác định được tình trạng hoạt động của điện trở là bước kiểm tra cơ bản nhưng cực kỳ quan trọng trong quy trình bảo trì, sửa chữa các thiết bị điện tử. Tuy nhiên, không phải ai cũng nhận biết được dấu hiệu hay cách kiểm tra điện trở một cách chính xác.

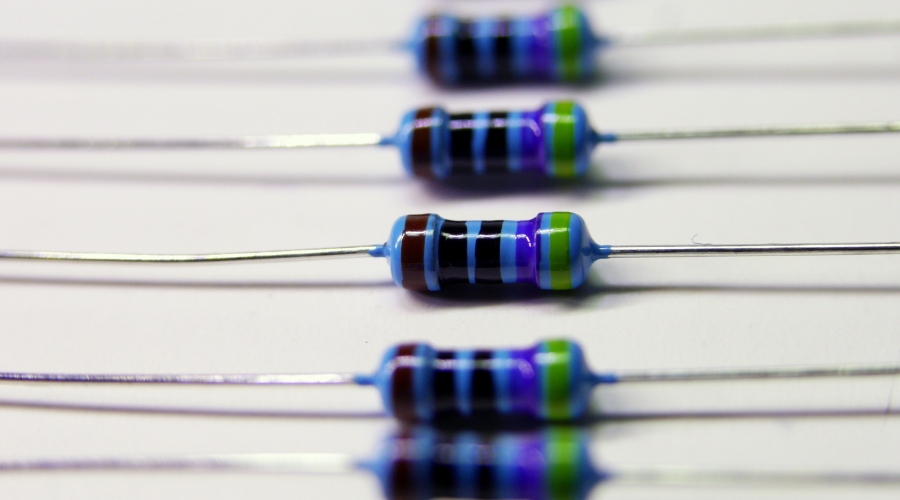

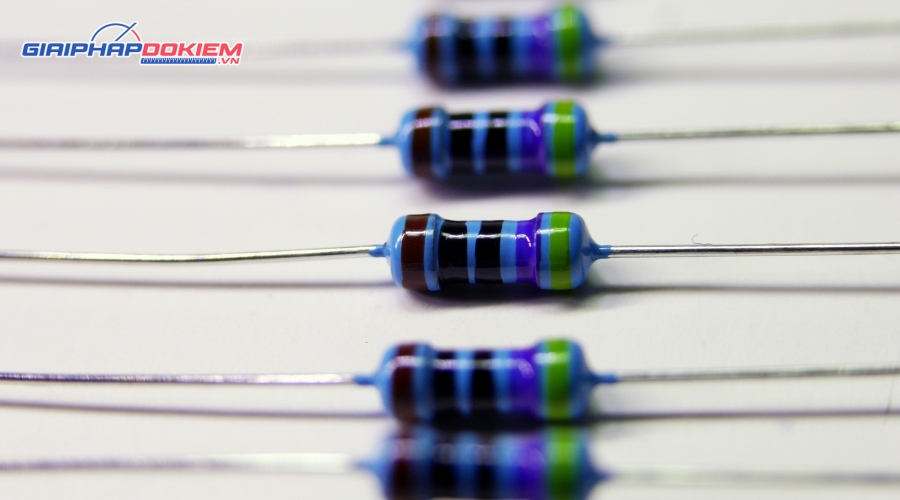

Thế nào là điện trở sống?

Điện trở sống là điện trở còn hoạt động tốt và giá trị điện trở thực tế đo được của chúng còn nằm trong phạm vi dung sai cho phép. Khi quan sát bằng mắt thường hoặc kiểm tra bằng đồng hồ vạn năng, chúng ta có thể dễ dàng nhận biết điện trở sống sẽ cho ra giá trị hợp lý, phù hợp với thông số kỹ thuật và không có dấu hiệu cháy, nứt vỡ hoặc đổi màu trên bề mặt linh kiện.

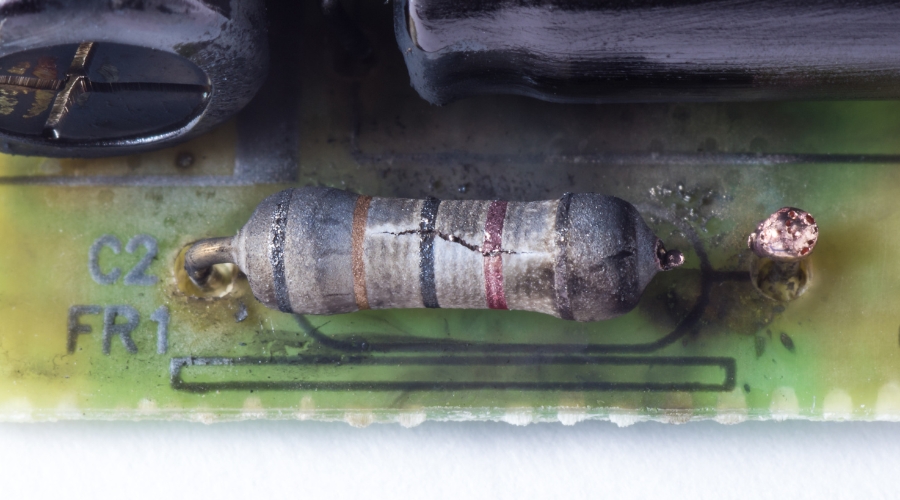

Thế nào là điện trở chết?

Điện trở chết là điện trở đã mất chức năng và không còn có thể kiểm soát được dòng điện trong mạch. Thông thường điện trở chết thường có hai trường hợp:

• Đứt mạch (hở mạch): Khi đo giá trị điện trở thường hiển thị giá trị rất lớn (OL, vô cực), chứng tỏ điện trở không còn dẫn điện.
• Chập mạch (ngắn mạch): Giá trị điện trở đo được thường gần bằng 0Ω, tức là điện trở không còn cản trở dòng điện, có thể gây nguy hiểm cho mạch điện.

Các nguyên nhân khiến điện trở bị hỏng

Dưới đây là các nguyên nhân chính, thường gặp khiến điện trở bị hỏng, bạn cần lưu ý để tránh phạm phải các sai lầm này:

• Thiết bị điện hoạt động quá tải hoặc quá dòng dẫn đến điện trở bị hỏng.
• Nhiệt độ làm việc quá cao, dẫn đến đẩy nhanh quá trình lão hóa vật liệu, làm thay đổi cấu trúc bên trong điện trở, từ đó làm giảm tuổi thọ hoặc gây hư hỏng lớn.
• Điện áp đầu vào không phù hợp, xuất hiện các hiện tượng phóng điện, chập mạch hoặc cháy điện trở.
• Ảnh hưởng của môi trường gây ăn mòn lớp dẫn điện hoặc các tiếp điểm, làm tăng điện trở hoặc gây hở mạch.
• Trong quá trình lắp đặt, vận chuyển hoặc sử dụng không đúng cách có thể làm đứt chân điện trở, nứt vỡ thân, hỏng mối hàn hoặc làm rơi ra các bộ phận bên trong.
• Khi sử dụng trong một thời gian dài có thể làm thay đổi cấu trúc vật liệu dẫn lão hóa và hư hỏng điện trở.
• Điện phân và oxy hóa trên bề mặt hoặc bên trong làm hỏng lớp màng điện trở.
• Các khuyết tật trong quá trình sản xuất, hàn linh kiện không đúng kỹ thuật hoặc mối hàn bị oxy hóa,…

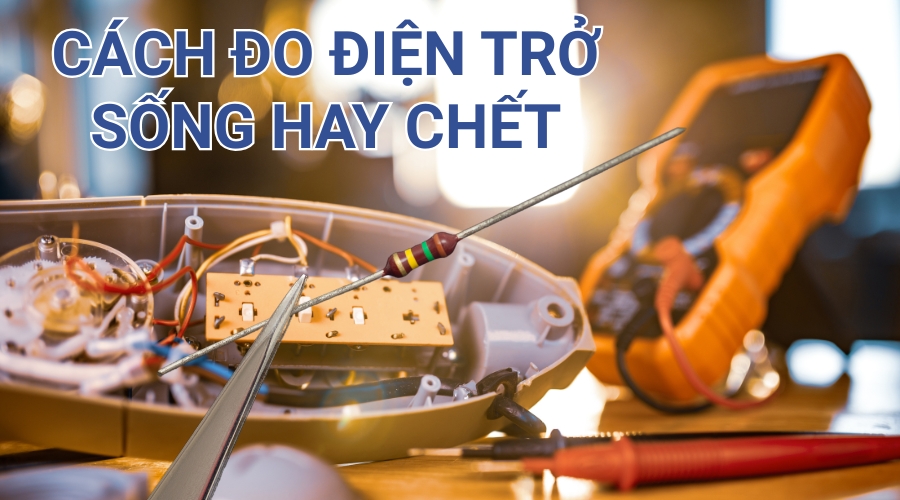

Cách Đo Điện Trở Sống Hay Chết Bằng Đồng Hồ Vạn Năng

Cách đo điện trở sống hay chết bằng đồng hồ vạn năng là phương pháp phổ biến, dễ thực hiện và cho kết quả chính xác nhất để xác định chuẩn xác linh kiện còn hoạt động hay đã hỏng. Dưới đây là hướng dẫn chi tiết các bước thực hiện:

Các bước chuẩn bị trước khi đo

Để đảm bảo an toàn và mang đến hiệu quả đo điện trở sống hay chết bằng đồng hồ vạn năng chính xác nhất, trước tiên hãy tiến hành chuẩn bị kỹ lưỡng các công đoạn dưới đây:

1. Ngắt hoàn toàn nguồn điện trong mạch hoặc thiết bị có chứa điện trở cần kiểm tra để đảm bảo an toàn và độ chính xác của kết quả đo.

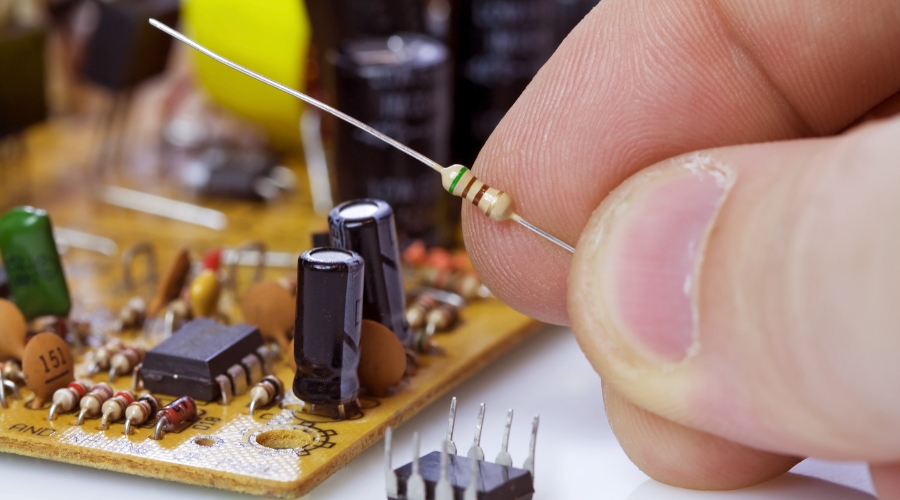

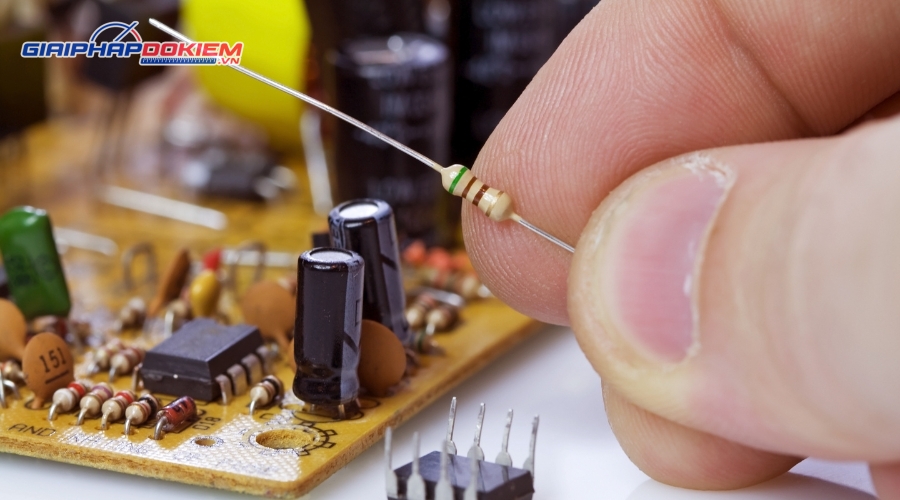

2. Hãy tháo điện trở ra khỏi mạch để tránh kết quả đo bị ảnh hưởng bởi các linh kiện khác trong mạch.
3. Kiểm tra pin và que đo của đồng hồ vạn năng bằng đảm bảo tiếp xúc tốt và hoạt động ổn định.

Các bước thực hiện đo điện trở

Dưới đây là cách đo điện trở sống hay chết bằng đồng hồ vạn năng chính xác, nhanh chóng, tiện lợi:

• Bước 1: Thiết lập đồng hồ đo
  • Chọn chế độ đo điện trở và thang đo phù hợp: Chuyển núm vặn về chế độ đo điện trở, được ký hiệu Ω và dừng lại tại thang đo phù hợp với điện trở cần đo.
  • Cắm que đo vào đồng hồ: Cắm que đo đúng vị trí: Que đen vào cổng COM, que đỏ vào cổng V/Ω.
• Bước 2: Tiến hành đo
  • Đặt hai que đo vào hai đầu của điện trở.
  • Đọc giá trị hiển thị trên màn hình (với đồng hồ số) hoặc thang đo (với đồng hồ vạn năng kim)
• Bước 3: Phân tích kết quả đo
  • Nếu giá trị đo được gần bằng với giá trị danh định ghi trên thân điện trở → Điện trở còn sống và hoạt động bình thường.
  • Nếu đồng hồ hiển thị OL hoặc ∞ hay một giá trị rất lớn → Điện trở đã bị đứt mạch, chết.
  • Nếu đồng hồ hiển thị 0Ω hoặc giá trị rất nhỏ → Điện trở đã bị ngắn mạch, chết.

Một số lưu ý khi đo điện trở

• Không đo điện trở khi mạch đang cấp điện để tránh làm hỏng đồng hồ và cho kết quả sai.
• Khi đo điện trở nhỏ (<10Ω): Đảm bảo que đo tiếp xúc tốt với chân linh kiện để tránh sai số.
• Khi đo điện trở lớn (>10kΩ): Không chạm tay vào hai que đo trong lúc đo để tránh giật điện và ảnh hưởng kết quả.
• Nên đo lại nhiều lần để đảm bảo kết quả khách quan, chính xác nhất.

Xem thêm: Hướng dẫn cách đo điện trở bằng đồng hồ vạn năng đơn giản và hiệu quả tại đây.

Một Số Lỗi Thường Gặp Khi Đo Điện Trở Và Cách Khắc Phục

Đối với những người mới hoặc thậm chí là những thợ điện đã có kinh nghiệm, đôi khi cũng có thể mắc phải một số lỗi cơ bản do chủ quan hoặc khách quan khi đo điện trở. Dưới đây là một số lỗi thường gặp khi đo điện trở bạn cần nắm và cách khắc phục chúng:

1. Chọn sai thang đo hoặc chế độ đo

• Biểu hiện: Không đo được giá trị điện trở, đồng hồ báo sai số, nhảy số loạn xạ hoặc thậm chí là gây hỏng đồng hồ vạn năng.
• Cách khắc phục: Kiểm tra lại kỹ lưỡng đã chọn đúng chức năng đo điện trở Ω và chọn thang đo phù hợp. Trường hợp không biết chính xác thang đo, hãy bắt đầu từ thang đo lớn nhất và giảm dần cho đến khi thấy kết quả qua các lần đo gần bằng nhau.

Tham khảo: Ý Nghĩa Các Ký Hiệu Trên Đồng Hồ Vạn Năng Số Và Kim

2. Đồng hồ vạn năng không lên nguồn hoặc không đo được

• Biểu hiện: Màn hình không hiển thị, kim không di chuyển, không có kết quả đo.
• Cách khắc phục: Kiểm tra lại tổng thể đồng hồ bao gồm pin, cầu chì và vệ sinh sạch sẽ bên trong đồng hồ. Nếu đã thử hết mọi cách mà đồng hồ vẫn không thể đo được hãy mang đến trung tâm bảo hành để được kiểm tra và khắc phục kịp thời.

3. Kết quả đo không ổn định, nhảy số hoặc sai số lớn

• Biểu hiện: Giá trị đo điện trở thay đổi liên tục, không ổn định hoặc sai lệch nhiều so với thực tế.
• Cách khắc phục: Trước tiên, đảm bảo mạch điện đã được ngắt nguồn điện hoàn toàn và vệ sinh que đo, kiểm tra và thay pin nếu cần. Nếu vấn đề là nằm ở đồng hồ vạn năng, hãy đem đồng hồ vạn năng đi hiệu chuẩn định kỳ để đảm bảo độ chính xác và hạn chế sai số.

4. Đo điện trở trong mạch phức tạp hoặc không tháo linh kiện ra khỏi mạch

• Biểu hiện: Kết quả đo điện trở không đúng, thường thấp hơn giá trị thực tế.
• Cách khắc phục: Nên tháo điện trở ra khỏi mạch điện trước khi đo hoặc đo điện trở trước khi lắp ráp vào mạch điện.

5. Đồng hồ vạn năng bị cháy hoặc hỏng linh kiện

• Biểu hiện: Đồng hồ không đo được, có mùi khét, sờ thấy nóng.
• Cách khắc phục: Ngưng sử dụng để kiểm tra và thay thế linh kiện bị cháy, hoặc mang đến trung tâm sửa chữa chuyên nghiệp.
