Đại Lượng Đo Của Đồng Hồ Vạn Năng Là Gì? [Giải Đáp Ngay]

Đại lượng đo của đồng hồ vạn năng là gì? Hãy cùng Giải Pháp Đo Kiểm tìm hiểu chi tiết về các loại đại lượng mà đồng hồ vạn năng có thể có, để sử dụng rộng rãi trong sửa chữa, kiểm tra và nghiên cứu điện tử. Đồng thời, bài viết này cũng sẽ hướng dẫn đầy đủ cho bạn về cách chọn và sử dụng đúng thang đo của từng đại lượng, khai thác tối đa hiệu quả mà thiết bị này mang lại. Từ đó giúp bạn có cái nhìn toàn diện và chuẩn xác nhất về thiết bị đo lường điện đa năng này.

[Câu Hỏi Trắc Nghiệm] Đồng Hồ Đo Điện Không Đo Được Đại Lượng Nào?

A. Cường độ dòng điện

B. Hiệu điện thế

C. Công suất

D. Điện trở

Câu trả lời: C. Công suất

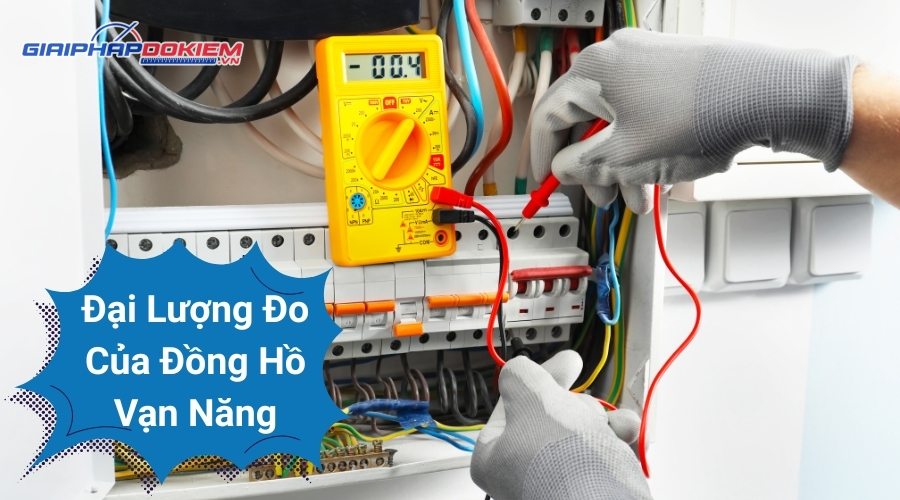

Đại Lượng Đo Của Đồng Hồ Vạn Năng Là Gì?

Đại lượng đo của đồng hồ vạn năng được định nghĩa là các thông số điện mà thiết bị này có thể đo kiểm được trong một thiết bị hoặc mạch điện. Các đại lượng đo phổ biến trong của một chiếc đồng hồ vạn năng có thể kể đến như là điện áp, dòng điện (DC và AC), điện trở, tần số, điện dung, nhiệt độ, kiểm tra thông mạch, diode và transistor. Không những thế, đồng hồ vạn năng còn cung cấp nhiều dải đo khác nhau trong một đại lượng đo, giúp việc đo kiểm dòng điện trở nên đa dạng và phong phú hơn trong nhiều lĩnh vực, ngành nghề.

Ngoài ra, một số sản phẩm đồng hồ vạn năng cao cấp như của thương hiệu Hioki còn hỗ trợ công việc kiểm tra linh kiện điện tử phức tạp với độ chính xác cao. Chính vì vậy, việc hiểu được các đại lượng đo của đồng hồ vạn năng sẽ giúp cho người dùng sử dụng thiết bị một cách hiệu quả và đảm bảo an toàn khi làm việc với các dòng điện nguy hiểm. Tiếp theo, hãy cùng Giải Pháp Đo Kiểm khám phá cụ thể các đại lượng đo của một chiếc đồng hồ vạn năng để đáp ứng công việc đo kiểm điện-điện tử.

Các Đại Lượng Đo Cơ Bản Mà Mọi Đồng Hồ Vạn Năng Đều Có

Các đại lượng đo điện cơ bản của đồng hồ vạn năng là những chức năng cốt lõi, nền tảng đã tạo nên thiết bị này. Dưới đây là các đại lượng (thông số) luôn luôn có ở trong bất kỳ một thiết bị đồng hồ VOM, kể cả đồng hồ vạn năng kim cổ điển đến loại điện tử hiện đại:

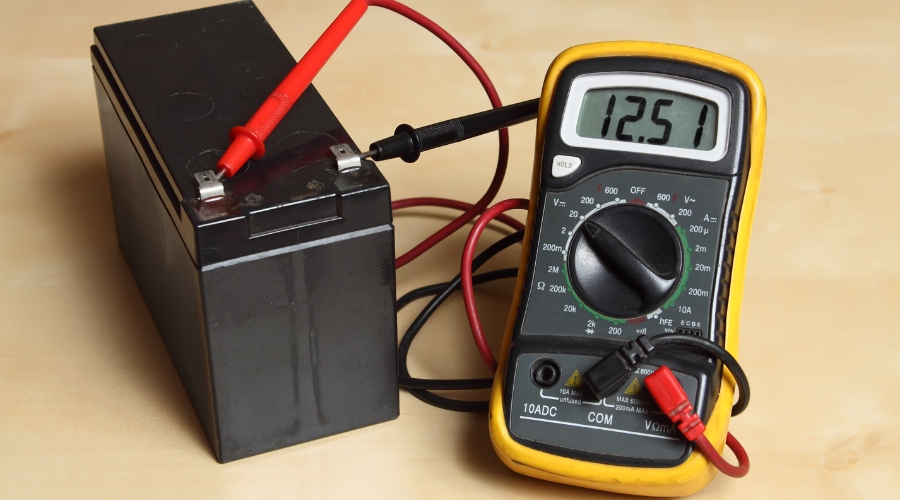

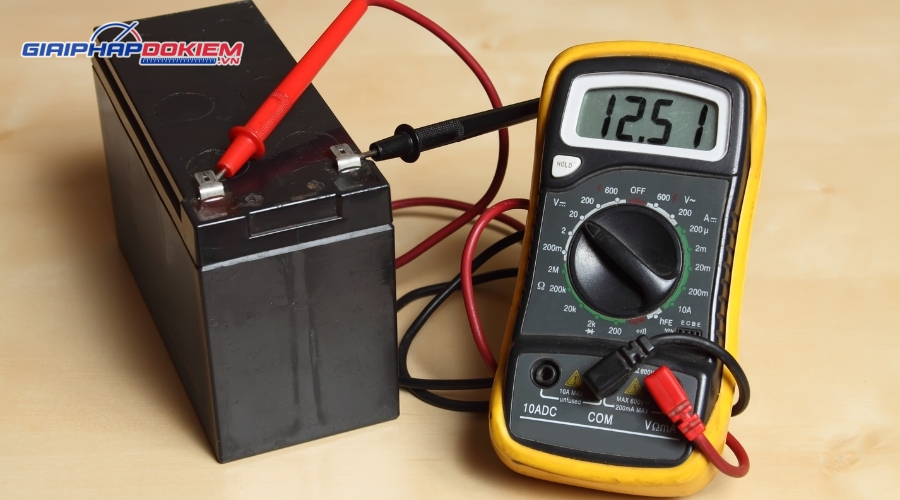

1. Đo điện áp

Điện áp là đại lượng điện được sử dụng nhiều nhất của một thiết bị đồng hồ vạn năng, biểu thị cho sự chênh lệch hiệu điện thế giữa hai điểm trong một mạch điện. Đại lượng đo điện áp trên đồng hồ vạn năng thường được ký hiệu là V và bao gồm hai loại sau đâu:

• Điện áp một chiều (DCV, V⎓): Dùng để đo điện áp của nguồn điện có cực dương (+) và âm (-) cố định. Đại lượng đo điện áp trên đồng hồ vạn năng thường được sử dụng để đo điện áp của pin (1.5V, 9V), ắc quy xe máy (12V), nguồn sạc điện thoại (adapter),…
• Điện áp xoay chiều (ACV, V∼): Dùng để đo giá trị điện áp được tạo ra từ các nguồn điện xoay chiều có dòng điện thay đổi chiều liên tục theo chu kỳ. Đây là một trong những thang đo quan trọng nhất và phổ biến của đồng hồ vạn năng, để kiểm tra lưới điện, ổ cắm, thiết bị điện,… từ dân dụng đến công nghiệp.

Thông qua kết quả đo điện áp sẽ giúp cho người dùng dễ dàng đánh giá chính xác tình trạng hoạt động của mạch điện hay thiết bị cần đo. Bên cạnh đó, còn giúp đảm bảo sự an toàn điện, cũng như là hỗ trợ cho các công việc sửa chữa, lắp đặt và bảo dưỡng điện.

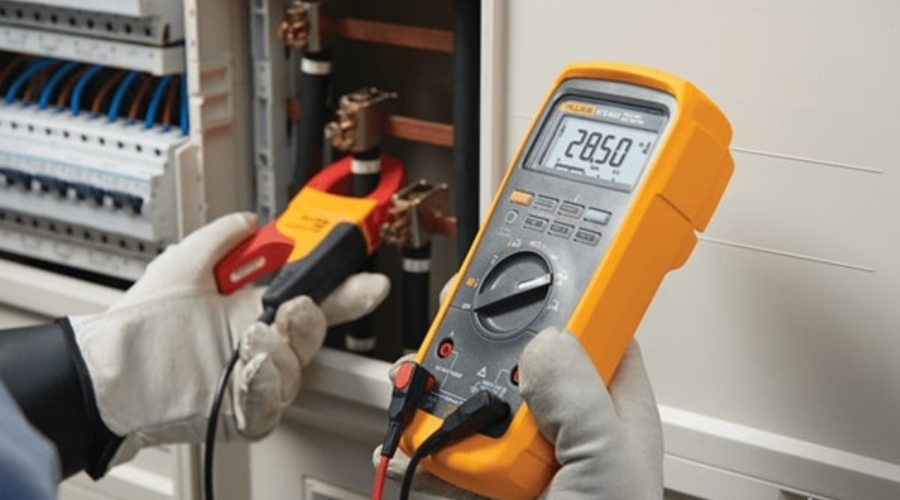

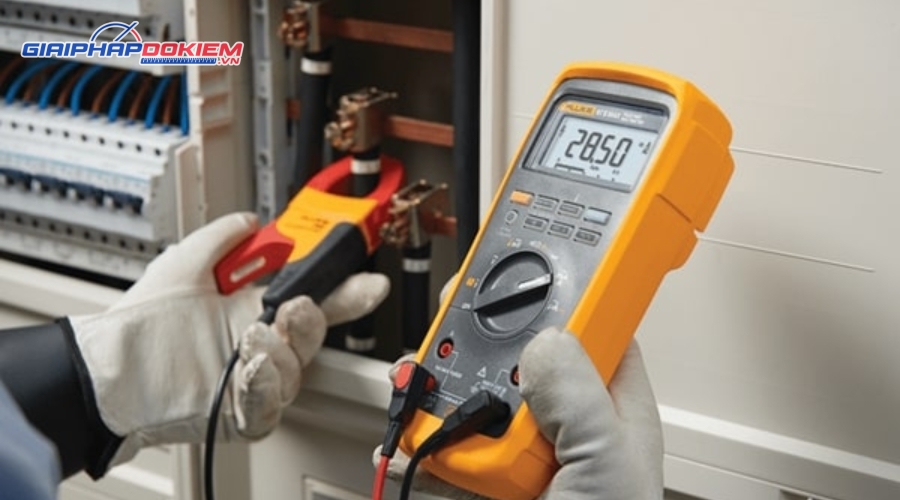

2. Đo cường độ dòng điện

Cường độ dòng điện là một trong ba đại lượng đo điện cơ bản của một chiếc đồng hồ vạn năng bên cạnh điện áp và điện trở, thường được ký hiệu là A (Ampe). Giá trị cường độ dòng điện đo lường được cho thấy lượng điện tích dịch chuyển qua dây dẫn trong một đơn vị thời gian. Tương tự như điện áp, đồng hồ vạn năng cũng được thiết kế để đo lường chính xác dòng điện một chiều và xoay chiều, trong đó:

• Đo dòng điện một chiều (DCA, A⎓): Dùng để đo lường giá trị dòng điện trong các mạch điện tử và mạch sử dụng pin.
• Đo đòng điện xoay chiều (ACA, A~): Dùng để đo lường dòng điện tiêu thụ của các thiết bị hoặc hệ thống điện xoay chiều phổ biến.

Để đo đảm bảo kết quả đo lường cường độ dòng điện chính xác bằng đồng hồ vạn năng, bạn cần phải mắc nối tiếp đồng hồ với mạch điện cần đo. Đồng thời, cách kết nối que đo khi đo cường độ dòng điện cũng khác với các đại lượng còn lại. Que đo màu đen vẫn cắm vào cổng COM, nhưng que đo màu đỏ sẽ cắm vào cổng mA/µA cho dòng nhỏ và cổng 10A cho dòng lớn. Lưu ý quan trọng, nếu cắm sai cổng này sẽ có thể dẫn đến cháy cầu chì bên trong đồng hồ.

Kết quả đo cường độ dòng điện sẽ giúp bạn xác định được thiết bị có hoạt động đúng tải hay không, phát hiện rò rỉ, quá tải và hỗ trợ kiểm tra, bảo dưỡng hệ thống điện một cách an toàn và chính xác.

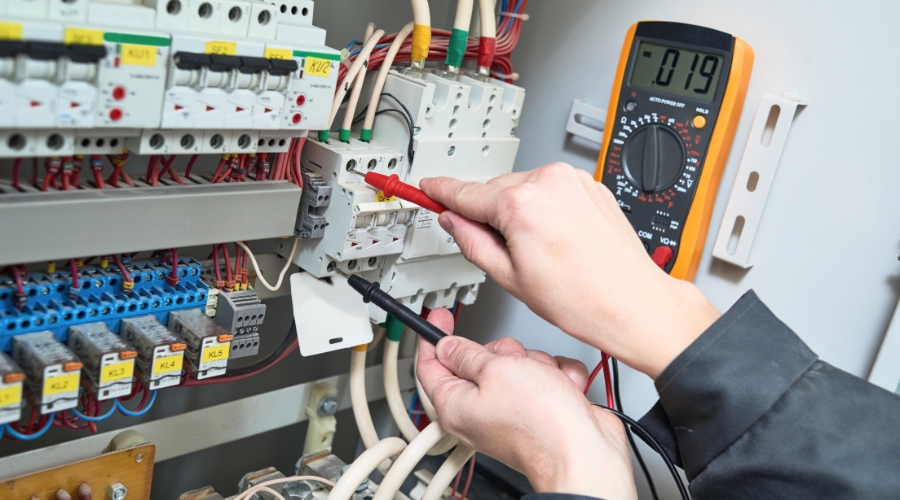

3. Đo điện trở

Đại lượng đo điện trở trên đồng hồ vạn năng được thiết kế để kiểm tra chất lượng dây dẫn, tình trạng tiếp xúc mạch, hoặc xác định hư hỏng ở các linh kiện điện tử. Bởi vì, điện trở là đại lượng đặc trưng cho khả năng cản trở dòng điện của vật liệu hay linh kiện. Đây là một trong những phép đo quan trọng, giúp chuẩn đoán chính xác, sửa chữa kịp thời và bảo dưỡng các thiết bị điện luôn hoạt động ổn định an toàn.

Lưu ý khi đo điện trở, cần tắt nguồn điện của thiết bị hoặc tháo linh kiện ra khỏi mạch điện để đảm bảo kết quả đo chính xác nhất.

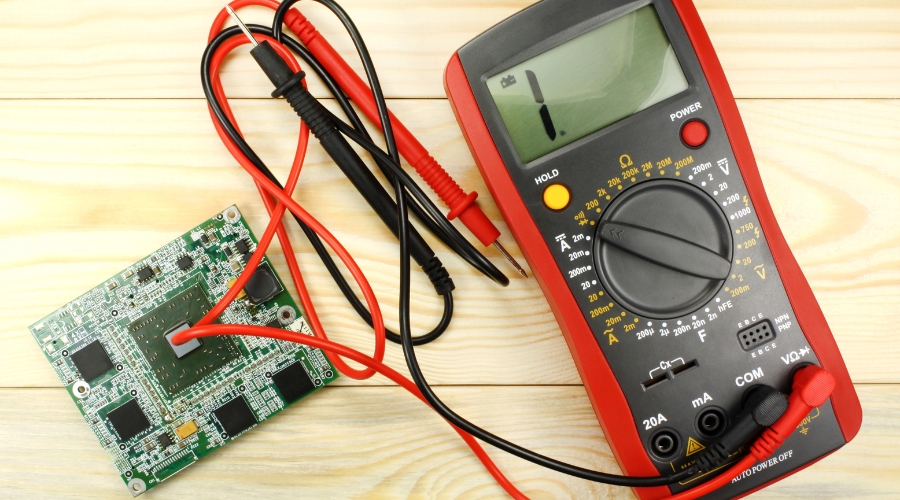

4. Đo thông mạch

Đo thông mạch là đại lượng cơ bản không thể thiếu của đồng hồ vạn năng, giúp người dùng nhanh chóng xác định mạch điện có xảy ra bất kỳ sự cố nào gây đứt gãy, rò rỉ điện ra bên ngoài. Về bản chất, tính năng đo thông mạch là một dạng đặc biệt của phép đo điện trở. Đồng hồ vạn năng được trang bị còi báo động rất tiện lợi để phát ra tiếng “bíp” khi phát hiện thông mạch.

Trên thực thế, chức năng thông mạch thường được sử dụng để kiểm tra dây điện có bị đứt ngầm không, cầu chì có bị cháy không hay dò tìm các đường mạch trên bo mạch in.

Các Đại Lượng Đo Nâng Cao Ở Đồng Hồ Vạn Năng Hiện Đại

Ngày nay, dưới sự tiến bộ vượt bậc của khoa học và công nghệ, dẫn đến sự ra đời của các thiết bị đồng hồ vạn năng kỹ thuật số tiên tiến, hiện đại. Các dòng sản phẩm này được ứng dụng các tính năng và công nghệ hiện đại để tích hợp thêm rất nhiều đại lượng đo điện hữu ích khác, giúp tối ưu hóa quá trình đo điện nhanh chóng, chính xác chỉ với một thiết bị cầm tay nhỏ gọn.

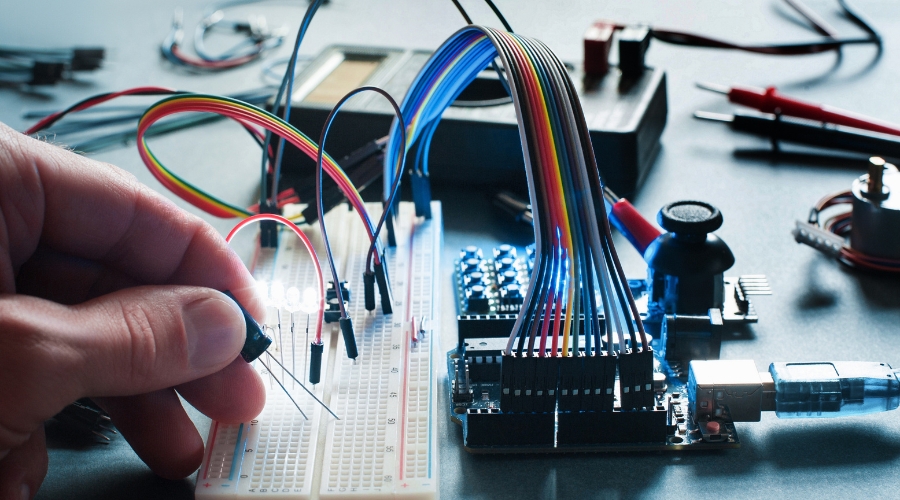

5. Đo tụ điện

Tụ điện là một trong những linh kiện điện tử quan trọng nhất của các thiết bị di động hiện đại ngày nay, có nhiệm vụ tích trữ năng lượng dưới dạng điện trường, từ đó giúp thiết bị hoạt động bình thường mà không cần kết nối điện trực tiếp. Đại lượng đo tụ điện trên đồng hồ vạn năng thường được kí hiệu là C và đơn vị đo là F, hỗ trợ người dùng xác định chính xác giá trị điện dung thực tế của tụ so với thông số kỹ thuật.

Quá trình này giúp kiểm tra tụ điện có tình trạng suy giảm dung lượng, hỏng hóc hoặc chập mạch khi xảy ra sự cố, hư hỏng.

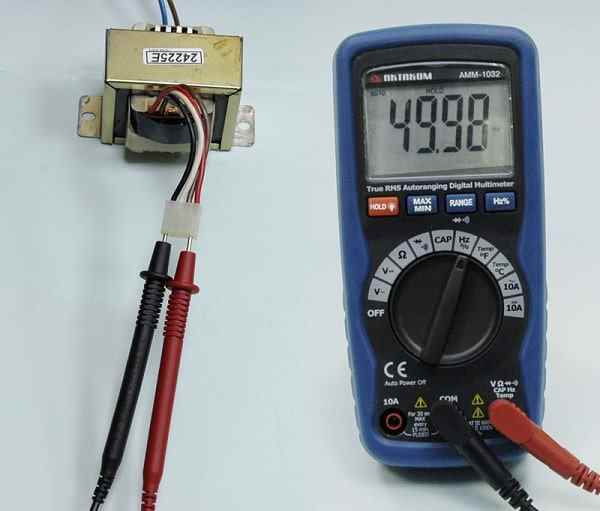

6. Đo tần số

Tần số là đại diện cho số lần dao động của dòng điện xoay chiều trong một giây, thường được ký hiệu là f và có đơn vị đo là Hz. Các sản phẩm đồng hồ vạn năng kỹ thuật số hiện đại được trang bị đại lượng đo tần số nhằm kiểm tra độ ổn định của nguồn điện xoay chiều hoặc tín hiệu điện tử. Nói cách khác, việc đo lường tần số của các thiết bị và hệ thống điện giúp kiểm tra nguồn điện có đáp ứng tiêu chuẩn đã đưa ra hay không (thông thường là 50Hz).

Đồng thời, đại lượng này còn phục vụ các phép đo điện chuyên dụng trong các ứng dụng và công việc khác nhau.

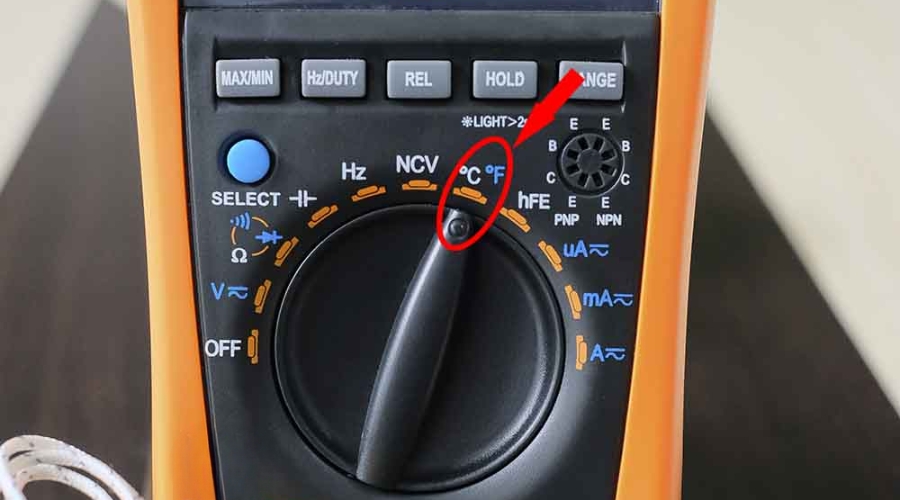

7. Đo nhiệt độ

Đại lượng đo nhiệt độ của đồng hồ vạn năng nhằm kiểm tra nhiệt độ linh kiện điện tử, thiết bị điện hoặc bề mặt vật liệu một cách nhanh chóng chính xác trong quá trình sử dụng. Nhờ có hệ thống cảm biến nhiệt hiện đại và có độ nhạy cao, đồng hồ vạn năng mang đến sự thuận tiện và đáng tin cậy hơn của các kết quả đo nhiệt độ. Từ đó giúp đánh giá hiệu suất hoạt động của hệ thống điện một cách khách quan và toàn diện hơn, trong quá trình bảo dưỡng và sửa chữa thiết bị, hệ thống điện.

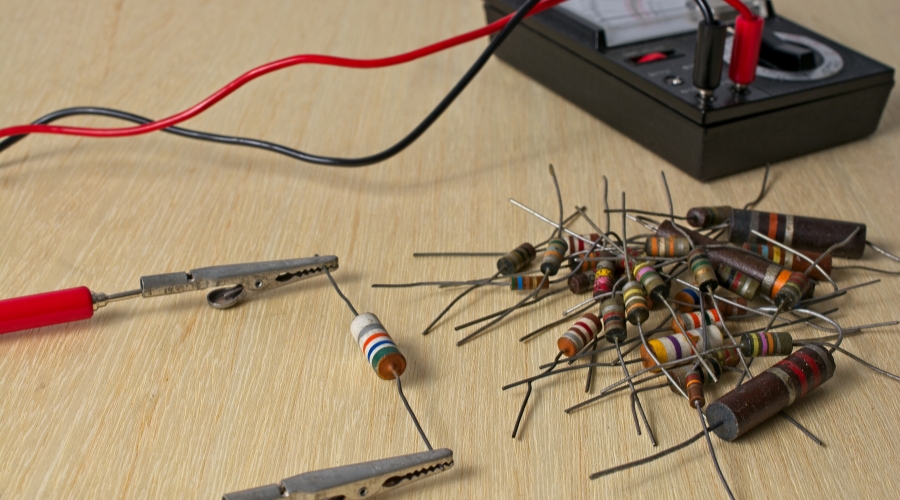

8. Kiểm tra Diode và Transistor

Diode và Transistor là hai linh kiện điện tử bán dẫn thiết yếu trong mạch điện của một số thiết bị điện và tưởng chừng như không liên quan gì đến quá trình đo kiểm dòng điện. Chính vì vậy, đây là các tính năng chuyên dụng được tích hợp để phục vụ cho các công việc kiểm tra và sửa chữa thiết bị điện có các linh kiện bán dẫn. Đại lượng đo diode giúp người dùng nhanh chóng linh kiện còn tốt hay đã bị chập đứt, trong khi đó đại lượng đo transistor hỗ trợ người dùng trong rất nhiều các công đoạn như phân biệt cực, kiểm tra hệ số khuếch đại, phát hiện lỗi,…

Bảng Tổng Hợp Ký Hiệu Các Đại Lượng Đo Của Đồng Hồ Vạn Năng

Để giúp bạn dễ dàng nhận biết và phân biệt được các đại lượng đo của đồng hồ vạn năng, hãy cùng tìm hiểu các ký hiệu đặc trưng của chúng trên đồng hồ vạn năng:

Đọc thêm: Ý Nghĩa Các Ký Hiệu Trên Đồng Hồ Vạn Năng Số Và Kim

Cách Chọn Đúng Thang Đo Cho Từng Đại Lượng

Việc chọn đúng thang khi sử dụng đồng hồ vạn năng là một yêu cầu bắt buộc để đảm bảo an toàn cho người và thiết bị trong quá trình sử dụng là ưu tiên hàng đầu. Ngoài ra, điều này còn giúp mang đến kết quả đo chính xác nhất với giá trị thực tế, hạn chế tối thiểu sai số do phạm vi đo quá rộng hoặc quá hẹp. Dưới đây là hướng dẫn chi tiết cách chọn thang đo phù hợp cho các đại lượng đo của đồng hồ vạn năng:

• Chọn thang đo điện áp (AC/DC): Chọn thang đo điện áp cao hơn mức điện áp dự kiến cần đo.
• Chọn thang đo dòng điện (AC/DC): Chọn thang đo dòng điện cao hơn giá trị dòng điện dự kiến cần đo.
• Chọn thang đo điện trở: Chọn thang đo phù hợp với độ lớn của điện trở cần đo. Nếu không biết chính xác trị số, hãy bắt đầu từ thang đo cao nhất và giảm dần cho đến khi kết quả rõ ràng và ổn định nhất.
• Chọn thang tần số, điện dung, nhiệt độ: Chọn đúng thang đo tương ứng trên đồng hồ vạn năng. Một số model thường có các nút hoặc chế độ riêng cho từng đại lượng này.

Nhìn chung, khi lựa chọn thang đo cho các đại lượng đo của đồng hồ vạn năng bạn cần lưu ý một số tiêu chí quan trọng sau đây:

• Luôn bắt đầu với thang đo cao nhất khi không chắc chắn.
• Tránh chuyển đổi thang đo khi đồng hồ vẫn đang đo mạch có điện để bảo vệ thiết bị khỏi các sự cố chập mạch, dẫn đến cháy nổ.
• Đọc kỹ hướng dẫn sử dụng để biết cách chuyển đổi thang đo chính xác nhất theo từng dòng máy và thương hiệu.

Các Lưu Ý Và Mẹo Sử Dụng Đồng Hồ Vạn Năng Hiệu Quả

Bên cạnh việc lựa chọn đúng thang đo cho từng loại đại lượng đo của đồng hồ vạn năng, thì việc sử dụng và bảo quản đúng kỹ thuật, hiệu quả cũng góp phần đáng kể trong việc đảm bảo an toàn và nâng cao độ chính xác của các kết quả đo điện. Dưới đây là một số lưu ý và mẹo vặt giúp bạn vận hành đồng hồ vạn năng hiệu quả và mang lại những lợi ích thiết thực:

1. Kiểm tra pin và que đo trước khi sử dụng.
2. Chọn đúng chế độ và thang đo, bắt đầu từ thang đo cao nhất.
3. Không đo điện trở hoặc kiểm tra thông mạch trên mạch có điện.
4. Kết nối que đo đúng cực.
5. Tránh đo trực tiếp dòng điện lớn.
6. Giữ que đo chắc chắn và cách điện tốt.
7. Không chuyển thang đo khi đồng hồ đang đo mạch điện.
8. Bảo quản đồng hồ cẩn thận.
9. Thường xuyên kiểm tra và thay thế cầu chì.
10. Hiệu chuẩn đồng hồ vạn năng định kỳ hoặc sau khi sửa chữa, thay thế linh kiện.

Trên đây là toàn bộ nội dung xoay quanh chủ đề đại lượng của đồng hồ vạn năng, hy vọng qua bài viết này sẽ giúp bạn hiểu rõ hơn và vận hành thiết bị này một cách chính xác, hiệu quả. Để sở hữu các sản phẩm đồng hồ vạn năng chính hãng, đảm bảo chất lượng với giá cả phải chăng, cũng như chế độ bảo hành đầy đủ, hãy liên hệ ngay với Giải Pháp Đo Kiểm để được tư vấn sở hữu sản phẩm phù hợp nhất với nhu cầu sử dụng của mình.
